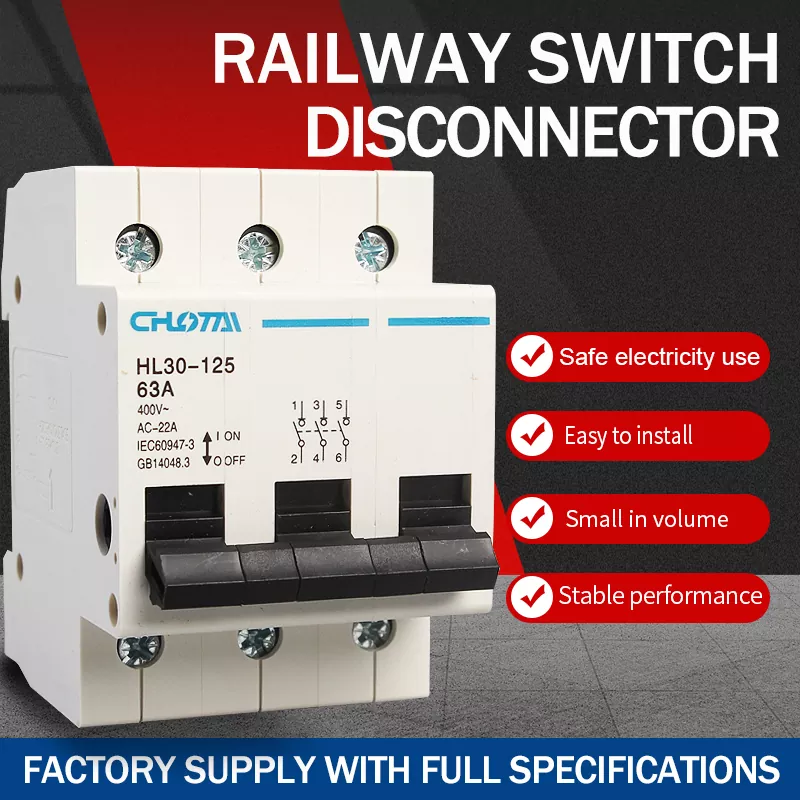

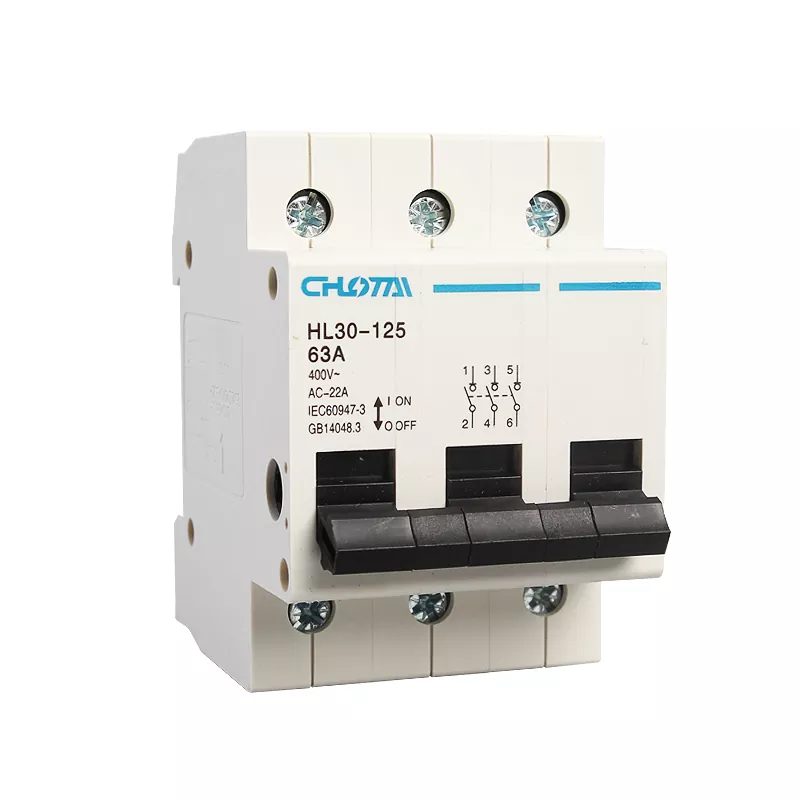

3P-napainen DIN-kiskokytkin

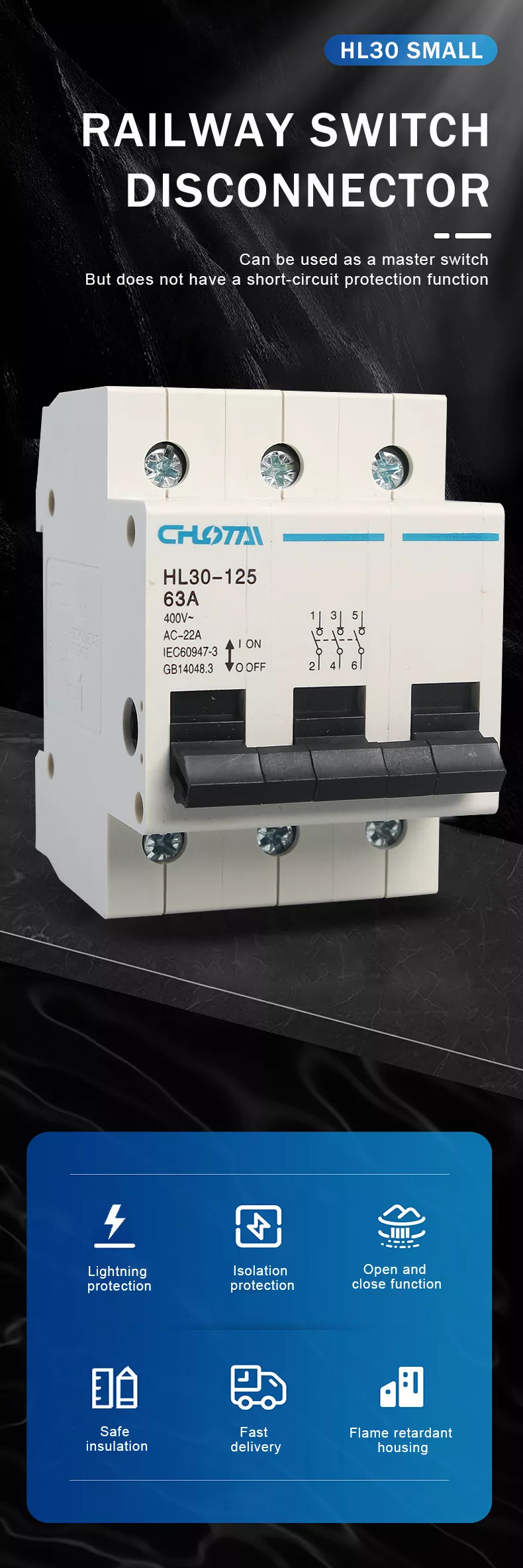

Suunniteltu 3-vaiheisiin 400 V tehojärjestelmiin, 3P-napainen DIN-kiskoerotin on korkean suorituskyvyn laite piirien eristämiseen ja ohjaukseen. Se toimii pääkytkimenä liitinyhdistelmävaihteessa mahdollistaen luotettavan eristyksen ja päälle/pois toiminnan, samalla kun se tarjoaa vuotosuojauksen (ilman oikosulkusuojausta).

Se on rakennettu tarkkuudella ja ensiluokkaisilla materiaaleilla, ja siinä on:

● Leveä D-tyyppinen kahva helpottaa käyttöä

● Suuret liittimet turvallista johdotusta varten

●Lämmössä kovettuva kotelo lisää turvallisuutta

Laajalti käytössä jakelukaapeissa, teollisuuden ohjausjärjestelmissä, rautatiesähköissä ja kaupallisessa sähkönjakelussa, se varmistaa vakaan ja turvallisen piirien hallinnan.

UUSI LAATUPÄIVITYS & KESTÄVÄMMÄN

HL30-125 erotuskytkin on laadultaan täysin paranneltu, ja tarkkuustekniikkaa sovelletaan koko tuotantoprosessin ajan – materiaalin valinnasta lopulliseen kokoonpanoon, jokainen komponentti tarkastetaan tiukasti.

Tärkeimmät kohokohdat:

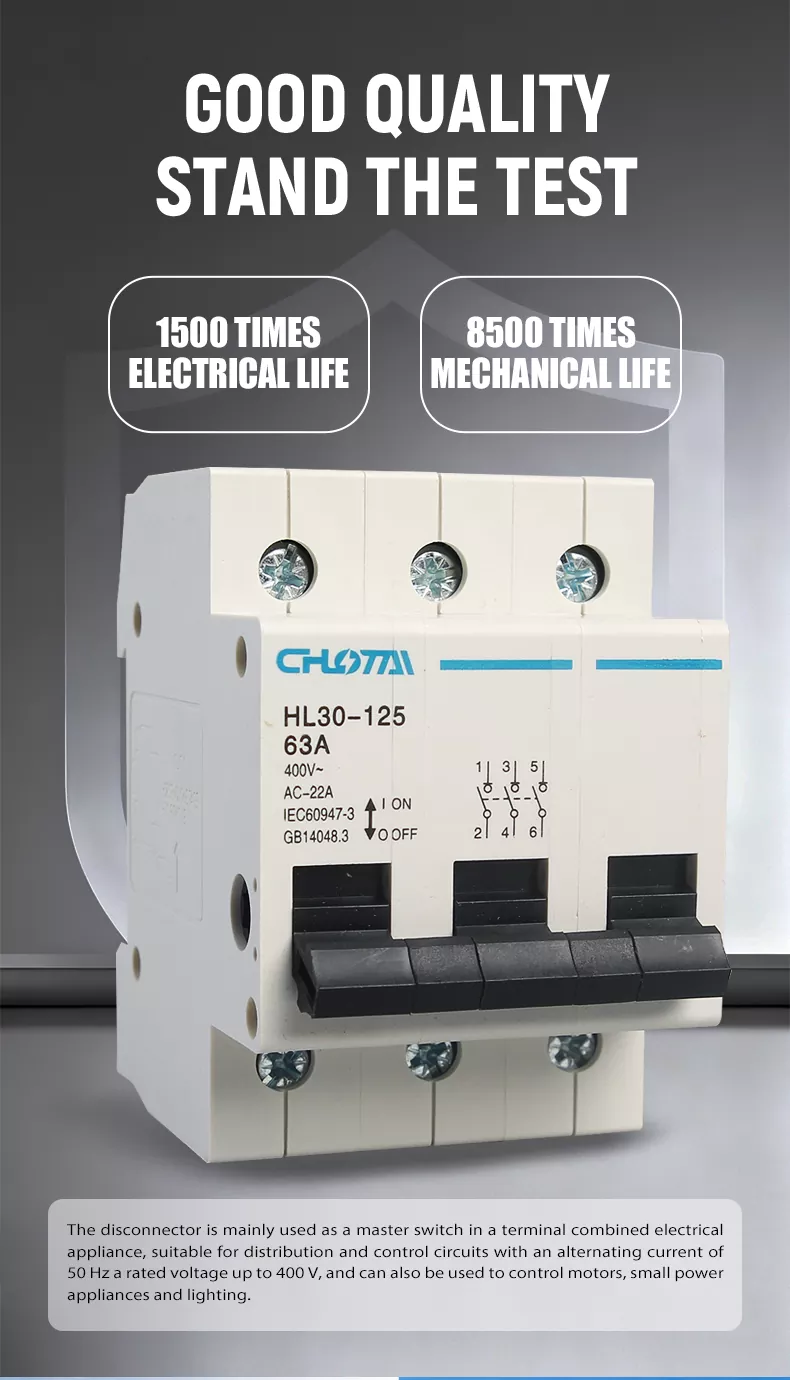

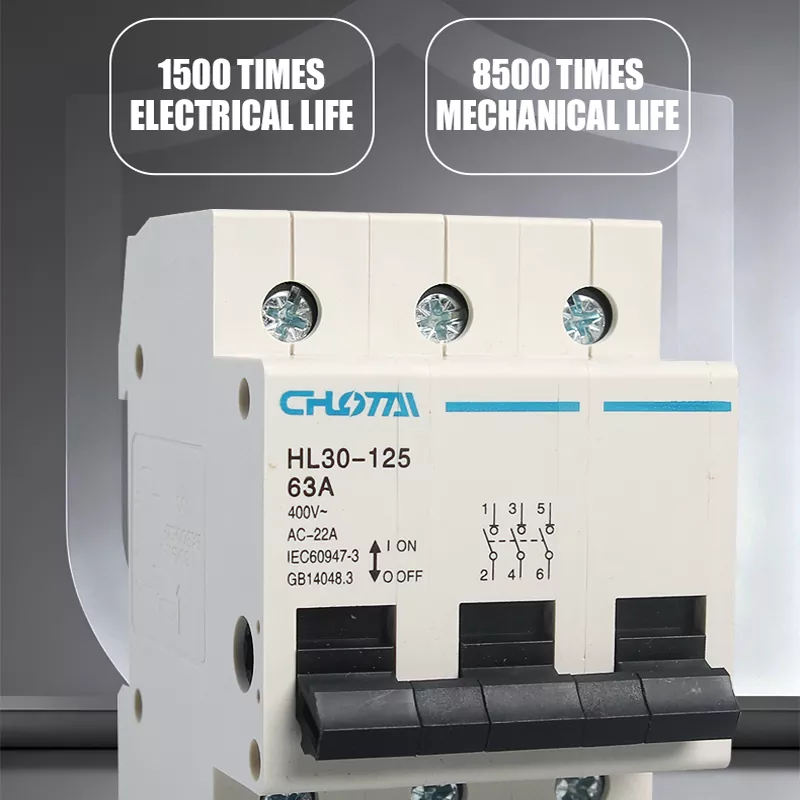

●Sähköinen käyttöikä:1500 kertaa; Mekaaninen käyttöikä:8500 kertaa

● PC:n lämpökovettuva kotelo, jolla on erinomaiset lämmön-, iskunkestävyys- ja itsestään sammuvat ominaisuudet

●Erittäin johtavat kupariliittimet vakaaseen virransiirtoon

●Jokainen yksikkö käy läpi tiukat ikääntymis-, eristys- ja mekaaniset suorituskykytestit ennen toimitusta, mikä varmistaa luotettavan pitkäaikaisen toiminnan vaativissa teollisuus- ja rautatieympäristöissä.

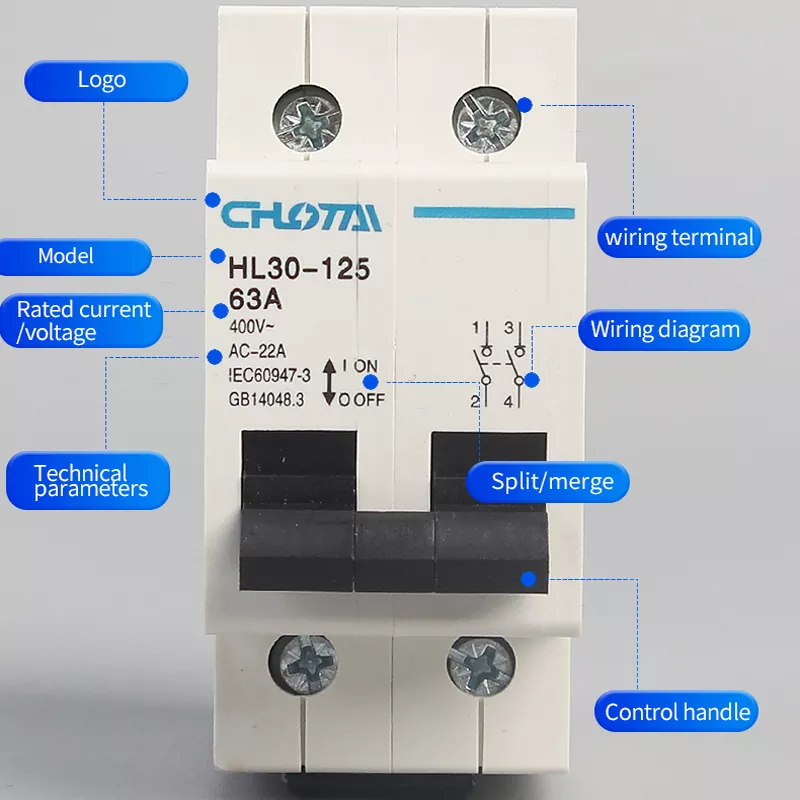

RAKENNEANALYYSI

Rautatien HL30-125-erottimessa on kompakti ja tieteellinen rakenne, joka sisältää 6 ydinkomponenttia:

1. LAAJENNETTU D-TYYPIN kahva: Ergonominen kaarevuus, joka vastaa ihmisten tottumuksia, parantaa käyttömukavuutta ja intuitiivista päälle/pois-ohjausta.

2. SUURI LIITÄNNÄT: Korkealaatuiset kupariliittimet estävät tehokkaasti rikkoutumisen ja vuodot varmistaen turvallisen johdotuksen ja pienen häviön.

3. LÄMPÖKUORI: PC-paloa hidastava materiaali, jolla on lämmönkestävyys, iskunkestävyys ja itsestään sammuvat ominaisuudet, jotka tarjoavat luotettava turvasuoja.

4. OHJAUKiskosolki: Kätevä, nopea ja helppo napsautuskäyttö DIN35 mm:n vakiokiskoasennukseen.

5. JOHDOTUSTERMINAALIPORTTI: Korkean johtavuuden kuparijohdotusliittimet, jotka takaavat nopean virransyötön ja vahvan ylikuormituskapasiteetin.

6. JAKO/YHDISTYSKYTKIN: Tarkka piirin jakamisen/yhdistämisen ohjaus, joka tukee joustavaa piirien hallintaa ja ylläpitoa.

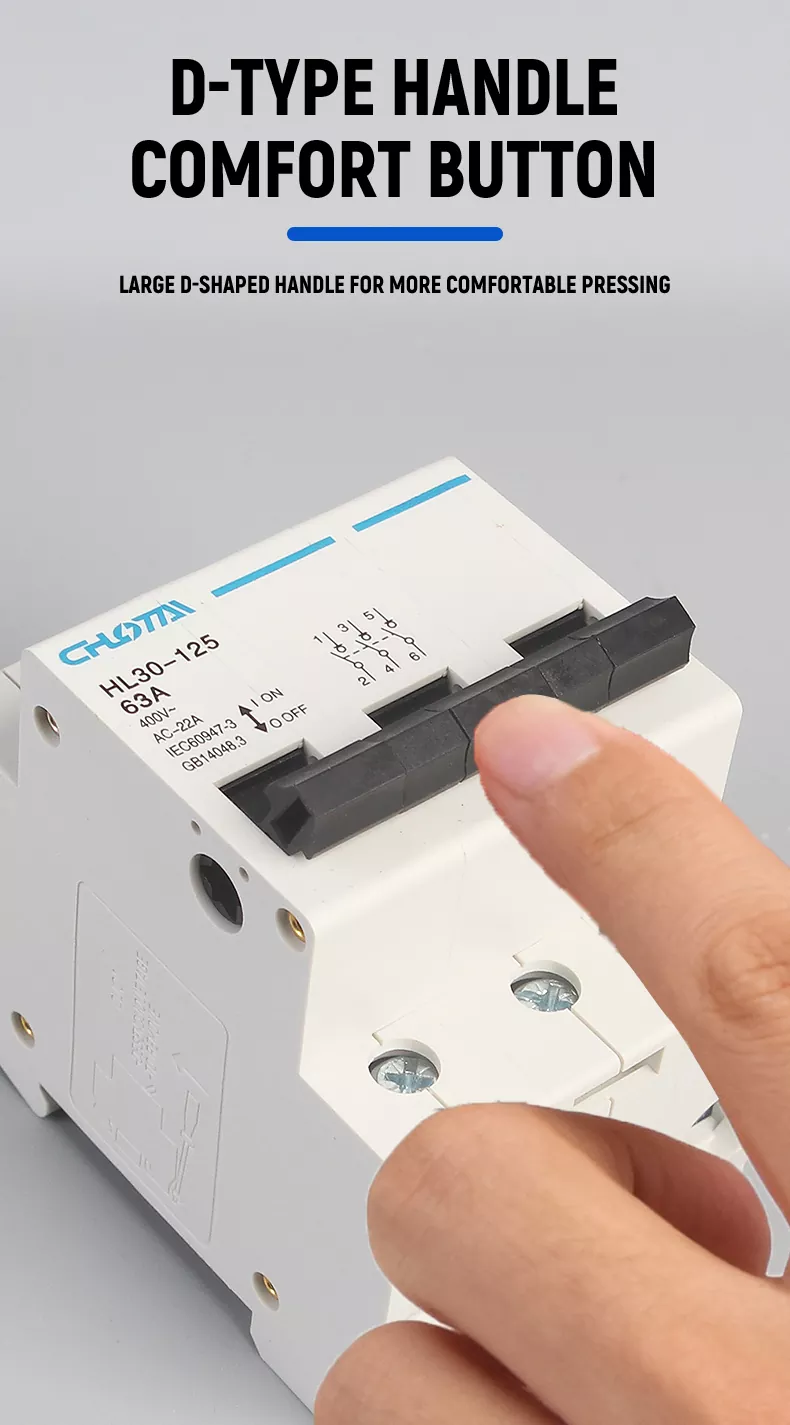

ERGONOMINEN D-TYYPIN kahva MUKAAVAAN KÄYTTÖÖN

Varustettu suurella D-muotoisella levennetyllä kahvalla, joka on suunniteltu sopimaan ihmisen toimintatottumuksiin. Kaareva kädensijan kaarevuus parantaa käyttömukavuutta ja vähentää väsymystä toistuvan vaihdon aikana. Musta erittäin vahva kahva on kulutusta kestävä ja kestävä, selkeillä on/off-merkinnöillä, mikä helpottaa käyttöä erilaisissa työympäristöissä.

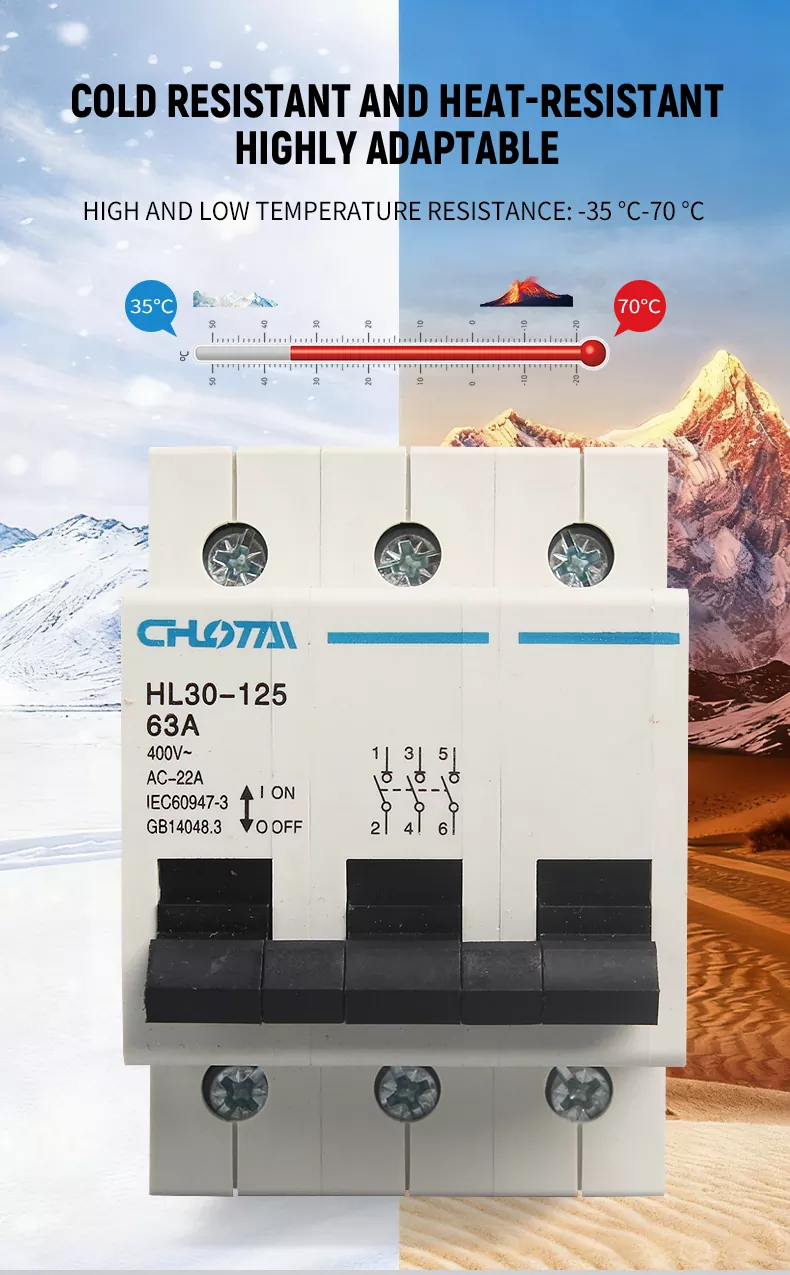

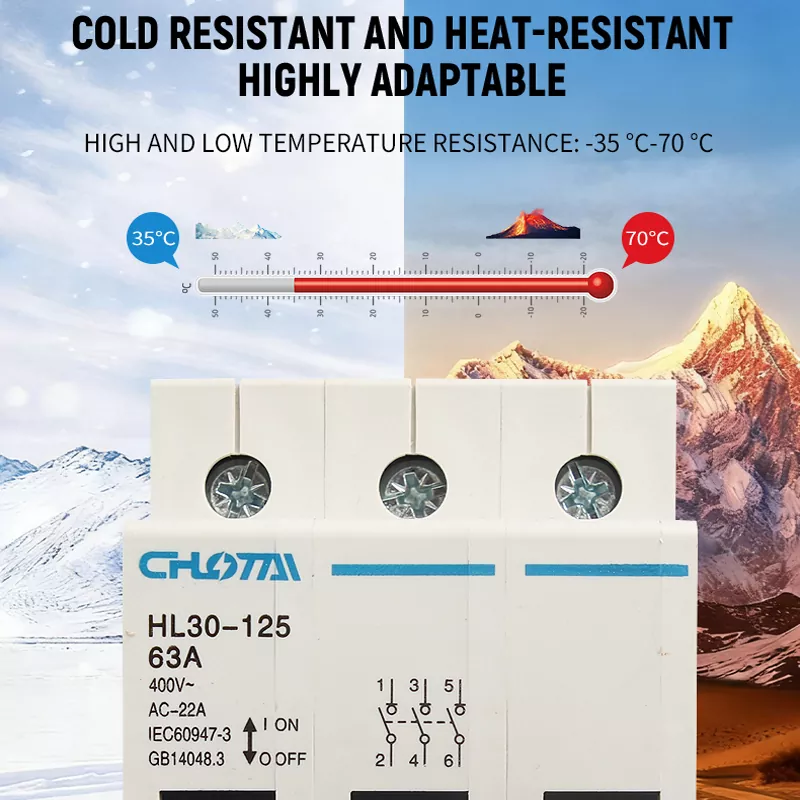

LAAJA LÄMPÖTILAN MUKAUTETTAVUUS

Erotuskytkin HL30-125 kestää erinomaisen korkean ja matalan lämpötilan käyttölämpötilan kanssa valikoimasta-35 °C - 70 °C. Se toimii vakaasti äärimmäisissä kylmissä (alppialueet) ja korkeissa lämpötiloissa (aavikko, teollisuuspajat) ympäristöissä varmistaen luotettavan eristyksen ja hallinnan suorituskyvyn kaikissa ilmasto-olosuhteissa.

TUOTTEMME VS. MUUT TUOTTEET

YDINEDUT

1.ERISTYS JA VUODOSUOJA: Luotettava piirieristys, joka estää tehokkaasti vuotovaarat ja varmistaa turvallisen virrankäytön.

2.PALKINESTÄVÄ KUORI: Erittäin luja PC-lämpökovettuva materiaali, joka estää palamista ja ehkäisee tulipaloja.

3. HELPPO ASENNUS: Vakio DIN35mm kiskoasennus, napsautussoljen muotoilu, nopea ja työkaluton asennus.

4. PITKÄ KÄYTTÖIKÄ: 1500 sähkösykliä ja 8500 mekaanista sykliä, kestävät pitkäaikaiseen käyttöön.

5.LAAJA KÄYTTÖALUE: Sopii 3-vaiheisiin 400 V järjestelmiin, käytetään pääkytkimenä liitinyhdistelmävaihteistossa.

6. YHTEENSOPIVA SERTIFIOINTI: Täyttää kansainväliset standardit IEC60947-3 ja GB14048.3, mikä takaa laadun ja turvallisuuden.

TUKEA & TULOSTA ESTÄVÄ KUORI

Kuori on valmistettu korkean suorituskyvyn PC-palamista hidastavasta lämpökovettuvasta muovista, jonka pinta on sileä ja purseeton. hienon käsittelyn jälkeen. Siinä on erinomainen lämmönkestävyys, iskunkestävyys ja itsestään sammuvat ominaisuudet, estää tehokkaasti piirien poikkeavuuksista aiheutuvat tulipalot. Materiaali on myös ikääntymistä ja korroosionkestävää, varmistaa pitkän aikavälin turvallisen käytön erilaisissa monimutkaisissa teollisuus- ja rautatieympäristöissä.

KORKEAN JOHTAVUUDEN LIITÄNNÄT JA HELPPO JOHDOTUS

Varustettu suurilla, korkean johtavuuden omaavilla kuparisilla johtoliittimillä, joissa on painelevyn kytkentälevy. Suuri liitäntätilaan mahtuu paksuja johtoja, mikä varmistaa turvallisen ja kiinteän johdotuksen, estää tehokkaasti rikkoutumisen ja vuoto. Liittimillä on vahva ylikuormituskapasiteetti, mikä vähentää tehohäviöitä ja varmistaa vakaan virransiirron.

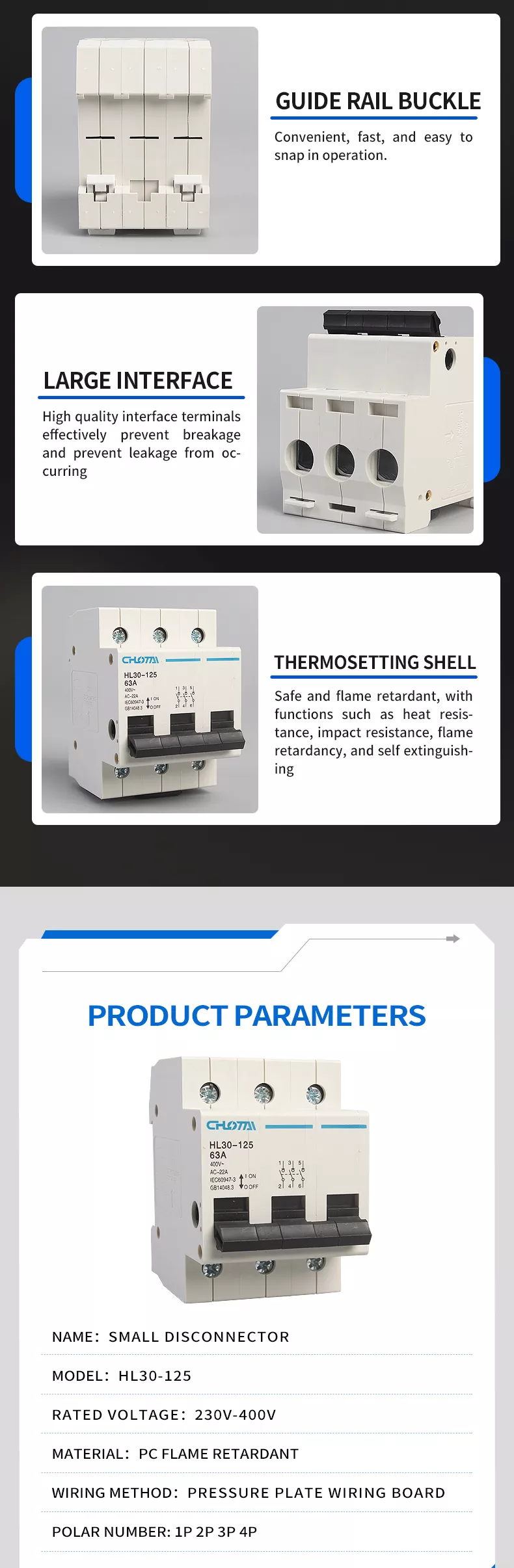

STANDARDI DIN-KISASIINNUS

Suunniteltu yleiskäyttöön DIN35 mm:n vakioohjainkiskoon, kätevällä napsautussoljella. Se on yhteensopiva kaikki vakiojakokaapit, sähköiset ohjauskotelot ja rautatielaitteet mahdollistavat nopean ja ilman työkaluja asennus ja purkaminen, sopii nopeaan käyttöön eri sähkönjakelutilanteissa.

TUOTTEEN PARAMETRIT

VALINTAOPAS

1. Kuinka valita napanumerot (P-numero)?

• 1P: Yksinapainen, 1-asento, 1 jännitteelle johdolle (ei nollajohtoa).

• 1P+N: Yksinapainen kaksinapainen, 1-asento, 1 jännitteelle + 1 nollajohtimelle.

• 2P: Kaksinapainen, 2 asentoa, 1 jännitteelle + 1 nollajohtimelle (tai 2 jännitteelle johdolle).

• 3P: Kolminapainen, 3 asentoa, 3 jännitteelle johdolle (tämä tuote, sopii 3-vaiheisiin 400 V järjestelmiin).

• 4P: Nelinapainen, 4 asentoa, 3 jännitteelle + 1 nollajohtimelle.

2. Kuinka valita virta?

Yhdistä erokytkimen virran arvo kuparilangan poikkileikkaukseen ja lataa teho ylikuumenemisen välttämiseksi laitevaurioita. Katso alla oleva taulukko:

Huomautus: Katkaisimen on sovitettava johto ja sähkövirta ylikuumenemisen välttämiseksi, liitin palaminen tai laitevika.

LAAJAN KÄYTETTY

HL30-125 3P-rautakatkaisijaamme käytetään laajalti:

• RAUTATIEJÄRJESTELMÄT: Rautatien opasteiden ohjaus, veturien voimanjakelu ja asemien sähköjärjestelmät.

• TEOLLISUUSLAITTEET: Tehdaspajan moottorin ohjaus, jakelukaapin pääkytkin ja tuotantolinjan tehonsäätö.

• KAUPALLISET RAKENNUKSET: Toimistorakennuksen, ostoskeskuksen ja hotellin sähkönjakelun pääkytkin.

• ASUNTOTEKNIIKKA: Korkean asunnon jakelurasia, monivaiheinen virtalähteen ohjaus.

• TERMINAALIN Yhdistelmävaihde: Pääkytkin liitinyhdistelmän sähkölaitteissa, mikä varmistaa turvallisen piirin eristyksen.

FAQ

1. MIKÄ ON TÄMÄN 3P HL30-125 ERITTIMEN PÄÄTOIMINTO?

Sitä käytetään pääasiassa apääkytkin terminaalin yhdistelmävaihteessa, mikä tarjoaa luotettavaneristyssuojaus , vuotosuojaus, ja piirin päälle/pois ohjaus. Siinä ei ole oikosulkusuojaustoimintoa, ja se soveltuu 50 Hz AC teholle järjestelmät 400 V asti, käytetään jakelupiireissä, moottorin ohjauksessa ja pienten sähkölaitteiden valaistusjärjestelmissä.

2. MITÄ OVAT TÄMÄN TUOTTEEN TÄRKEIMMÄT TEKNISET TIEDOT?

Tämä on 3P 63A -malli, jonka nimellisjännite on 400 V~, sähköinen käyttöikä 1500 kertaa, mekaaninen käyttöikä 8500 kertaa, ja käyttölämpötila-alue -35°C - 70°C. Se tukee 1P/2P/3P/4P valinnaisia ​​napanumeroita.

3. MITÄ ASENNUSMENETELMÄT SE OTTAA?

Se tukeeDIN35mm vakiokiskokiinnitys napsautussoljella. Asennus on nopeaa, työkalutonta ja yhteensopiva kaikkien standardijakelujen kanssa kaapit ja sähkölaitteet.

4. ONKO SILLÄ VUOTO- JA SUKOMANSUOJAUSTOIMINTOJA?

Kyllä, se on varustettu sisäänrakennetullavuotosuojaus jaukkossuojaus toimintoja, jotka suojaavat virtapiirejä tehokkaasti vuotovaaroilta ja salaman aiheuttamilta ylijännitevaurioilta.

5. MISTÄ MATERIAALISTA KUORI ON VALMISTU JA MITÄ SITÄ OVAT EDUT?

Kuori on valmistettuPC palosuojattu lämpökovettuva muovi, jossa on lämmönkestävyys, iskunkestävyys, palonestokyky ja itsestään sammuvia ominaisuuksia. Se on myös ikääntymistä estävä ja korroosionkestävä, mikä takaa pitkän aikavälin turvallisen käytön ankarissa ympäristöissä.

6. MITÄ SERTIFIOINTIA TÄLLÄ TUOTTEELLA ON?

Erottimemme HL30-125 on vaatimusten mukainenIEC60947-3 jaGB14048.3 kansainväliset standardit takaavat laadun, turvallisuuden ja luotettavuuden maailmanlaajuisilla markkinoilla.
