Kuinka valita DIN-kiskon energiamittari kaupallisiin ja teollisiin projekteihin?

DIN-kiskoenergiamittarin valintaan kuuluu muutakin kuin nimellisjännitteen tarkistaminen tai jakelukaappiin sopivan mallin valinta. Liikerakennusten, teollisuuslaitosten ja sähkölaitteiden valmistajien kohdalla oikean mittarin tulee vastata sähköjärjestelmää, mittausvaatimuksia, asennustilaa ja mahdollisia etävalvontasuunnitelmia.

Eton Electric tarjoaa yksivaiheisia ja kolmivaiheisia kiskoon asennettavia mittalaitteita pienjännitteisen virranjakelun ja energian mittaukseen. Sen tuotevalikoimaan kuuluu kompakteja mittareita yksivaiheisiin piireihin ja kolmivaiheisia malleja sovelluksiin, jotka vaativat laajempaa sähkövalvontaa. Näiden vaihtoehtojen erojen ymmärtäminen voi auttaa projektiinsinöörejä, paneelirakentajia ja sähkölaitteiden jakelijoita tekemään tietoisempia ostopäätöksiä.

Miksi DIN-kiskon energiamittareita käytetään kaupallisissa ja teollisissa projekteissa

DIN-kiskoenergiamittari mittaa sähkönkulutusta ja voi mallista riippuen näyttää myös jännitteen, virran, tehon, taajuuden tai muita sähköisiä parametreja. Sen kompakti asennusrakenne mahdollistaa sen asennuksen jakokaappien, kytkentäkaappien ja ohjauskaappien sisälle ilman, että vaaditaan samaa paneelin katkaisujärjestelyä, jota monet perinteiset paneelimittarit käyttävät.

Kaupallisille ja teollisille käyttäjille tämä malli tarjoaa useita käytännön etuja.

Kaappitilan tehokas käyttö

Tila on usein rajallinen jakelupaneeleissa, jotka sisältävät katkaisijoita, kontaktoreita, suojalaitteita ja muita sähkökomponentteja. Kompakti DIN-kiskomittari voidaan integroida olemassa olevaan layoutiin, kun kiskotilaa ja johtoväliä on riittävästi.

Kätevä piiritason energianmittaus

Valituille piireille voidaan asentaa erilliset mittarit sähkönkulutuksen seuraamiseksi laitteiden, tuotantoalueiden, vuokrayksiköiden tai liiketilojen mukaan. Tämä auttaa kiinteistöpäälliköitä tunnistamaan, missä energiaa käytetään, ja vertailla kulutusta rakennuksen tai toiminnan eri osissa.

Yksinkertaistettu asennus ja huolto

Vakioasennus DIN-kiskoon helpottaa mittarin sijoittamista yhteensopiviin jakelulaitteisiin. Varsinainen asennusprosessi riippuu edelleen mittarin liitinjärjestelystä, nimellisvirrasta, kytkentäkaaviosta ja sovellettavista sähkömääräyksistä.

Tuki energianvalvontajärjestelmille

Joissakin malleissa on tiedonsiirtoliitännät mittaustietojen siirtämiseksi ulkoisiin valvontalaitteisiin. Jos tiedon etäkeräystä vaaditaan, ostajien tulee vahvistaa käytettävissä oleva liitäntä, protokolla, kytkentätapa ja rekisterikokoonpano ennen tilaamista.

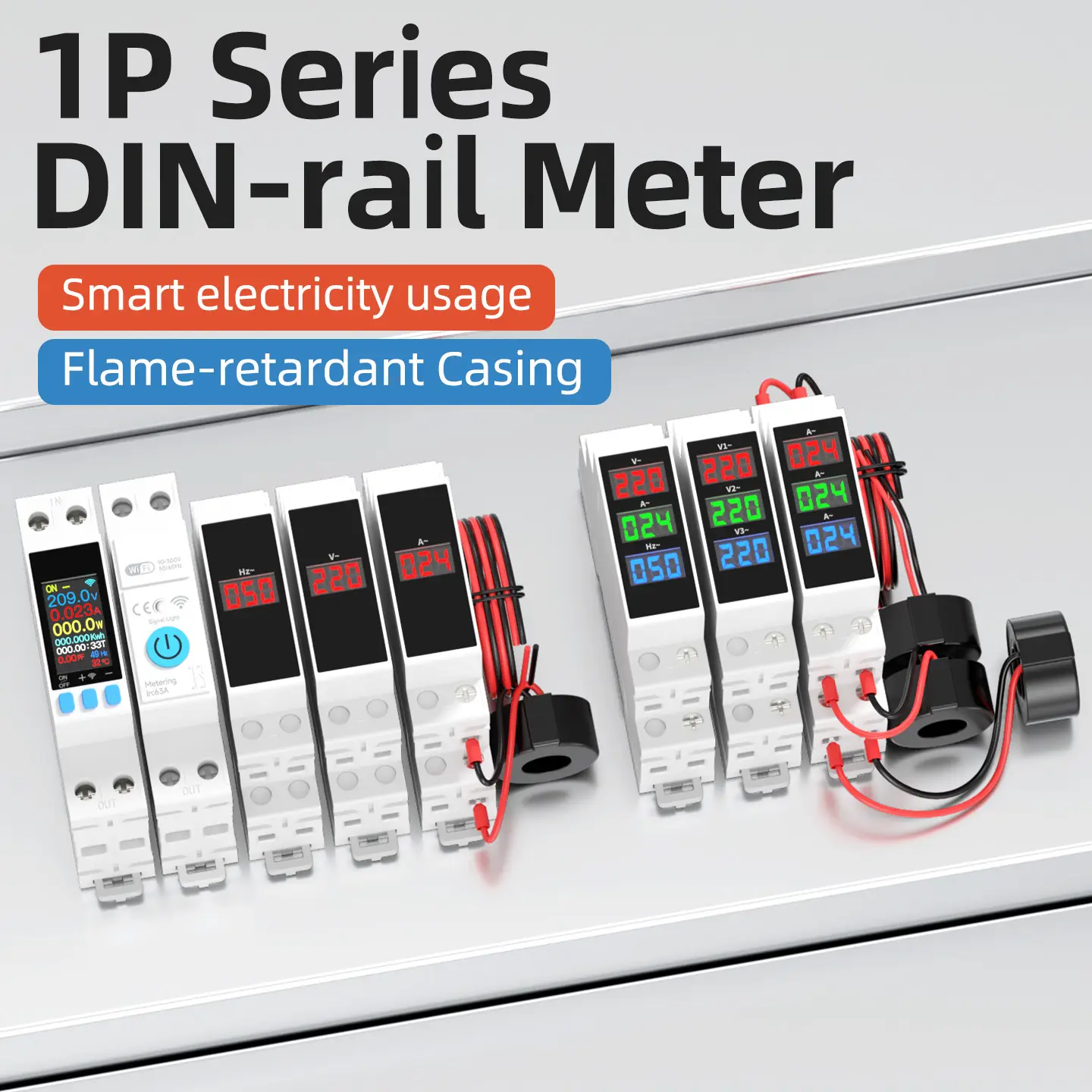

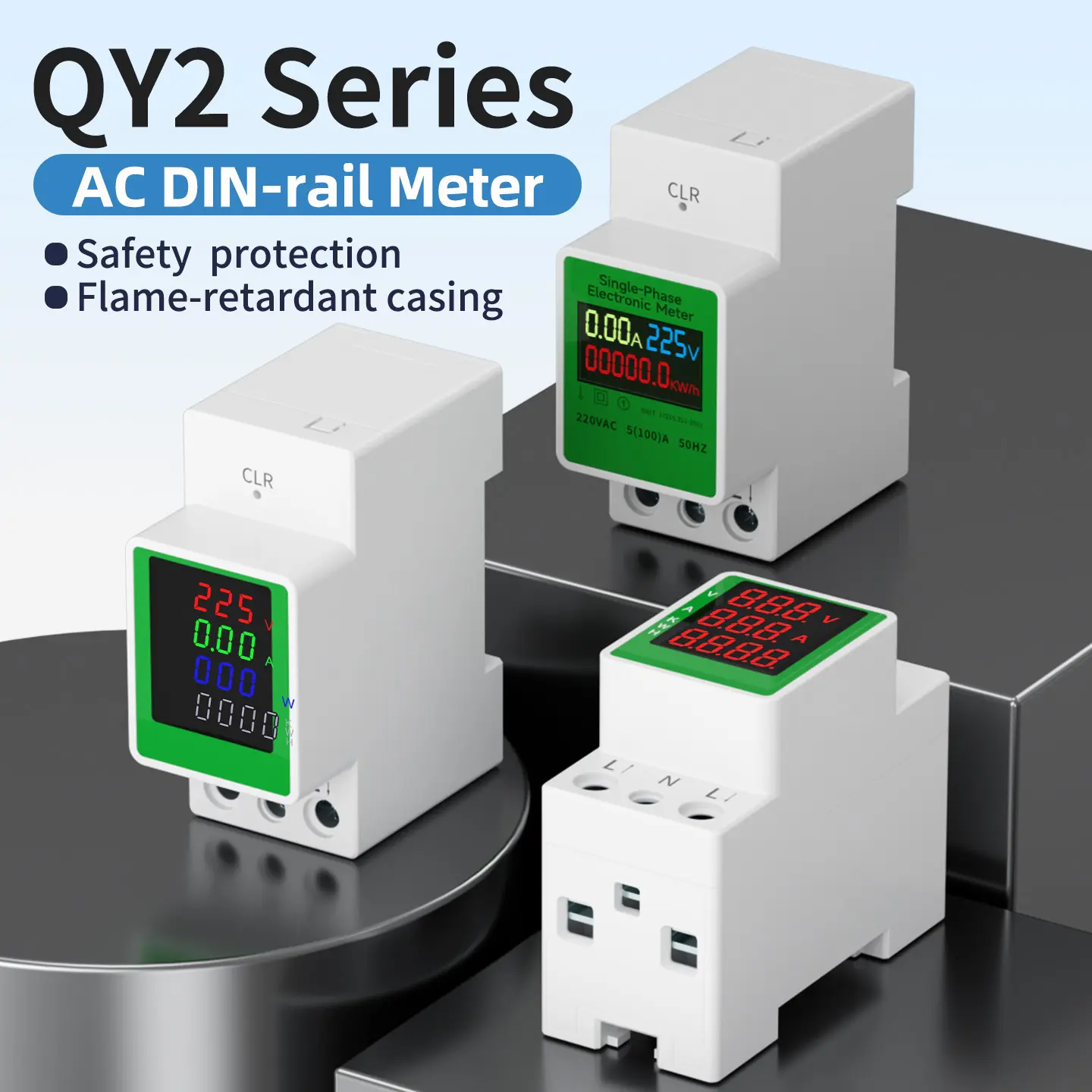

Projekteihin, jotka vaativat kompaktin energiamittauksen, EtoninKiskoon kiinnitettävä mittauslaitevalikoima tarjoaa lähtökohdan sopivien yksivaiheisten ja kolmivaiheisten mallien vertailuun.

Yksivaiheiset vs. kolmivaiheiset DIN-kiskon energiamittarit

Yksi ensimmäisistä päätöksistä on, käytetäänkö mittaria yksivaiheisessa vai kolmivaiheisessa sähköjärjestelmässä. Oikea valinta riippuu todellisesta syöttöjärjestelystä ja mitattavasta piiristä, ei pelkästään rakennuksen koosta.

Yksivaiheinen mittari soveltuu usein yksittäisen liikkeen, asunnon tai yksivaiheisen laitepiirin valvontaan. Esimerkiksi isännöitsijä voi käyttää erillisiä mittareita eri vuokrayksiköiden sähkönkulutuksen kirjaamiseen.

Kolmivaiheinen mittari on yleensä tarkoituksenmukaisempi, kun valvotaan kolmivaiheista jakelupiiriä tai teollisuuslaitteita. Tehdas voi käyttää sitä energiankulutuksen mittaamiseen tuotantolinjalla, konepajan jakelukeskuksella tai muulla valitulla kuormalla.

Kolmivaiheinen mittari ei kuitenkaan automaattisesti sovellu jokaiseen kolmivaiheiseen asennukseen. Ostajan on vahvistettava, onko järjestelmässä kolmi- vai nelijohdinkokoonpano ja tukeeko valittu malli suoraa kytkentää vai vaatiiko se virtamuuntajia.

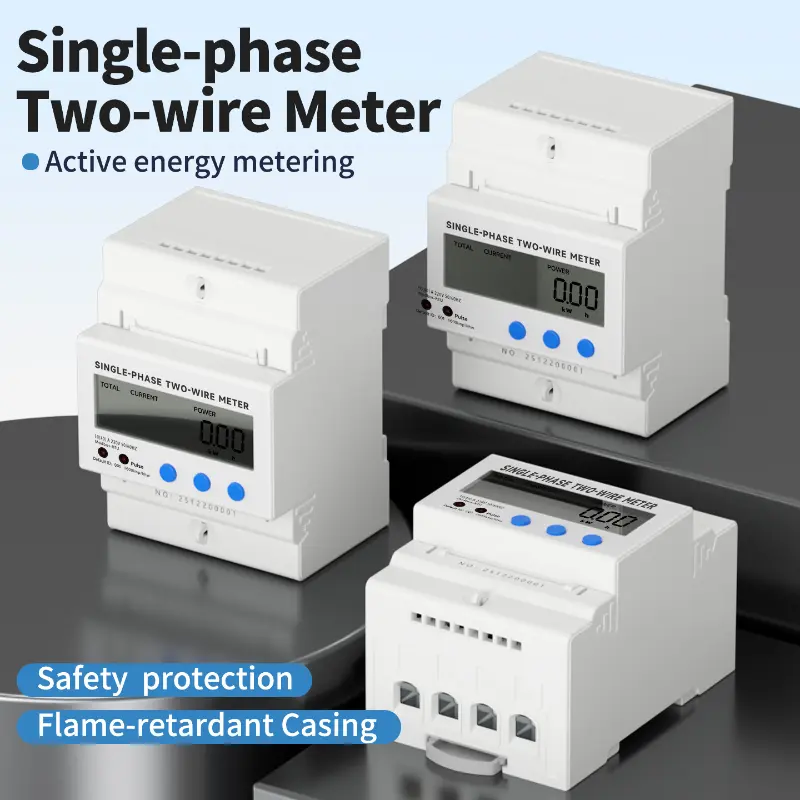

EtoninYksivaiheinen ohjauskiskon sähkömittarisarja on tarkoitettu yksivaiheisiin mittaussovelluksiin. Hankkeissa, joissa on kolmivaiheisia piirejä, ostajat voivat tarkastella saatavilla olevia malleja pääkiskoon asennettujen instrumenttien luokassa.

5 avaintekijää, jotka on tarkistettava ennen DIN-kiskon energiamittarin valintaa

1. Nimellisjännitteen ja sähköjärjestelmän yhteensopivuus

Mittarin nimellisjännitteen on vastattava sähköjärjestelmää, jossa se toimii. Ostajien tulee vahvistaa nimellinen syöttöjännite, taajuus, vaiheiden lukumäärä ja johdotuskokoonpano ennen yksittäisten mallien vertailua.

Kansainvälisissä hankkeissa tämä vaihe on erityisen tärkeä, koska sähköntoimitusten tekniset tiedot ja asennuskäytännöt vaihtelevat markkinoilla.

Älä valitse mittaria pelkästään tuotteen nimen tai yleiskuvauksen perusteella. Tarkista tarkan mallin nimellistuloarvot ja kytkentäkaavio varmistaaksesi yhteensopivuuden aiotun asennuksen kanssa.

2. Nykyinen luokitus ja yhteystapa

Tarvittava virta-alue on toinen tärkeä valintatekijä. Mittarin rakenteesta riippuen virta voidaan mitata suoran liitännän tai ulkoisen virtamuuntajan (CT) kautta.

Suoraan kytketyssä mittarissa odotetun kuormitusvirran on pysyttävä mallin määrittämien käyttörajojen sisällä. Muuntajakytketyssä mittarissa CT-suhteen ja toisiolähdön on vastattava mittarin tulovaatimuksia.

Esimerkiksi teollisuusprojekti, joka valvoo suurvirtasyöttöä, saattaa vaatia CT-kytketyn mittarin tasavirtamittaukseen tarkoitetun mittarin sijaan.

Kun pyydät tarjousta, ilmoita odotettu käyttövirta ja selvitä vaatiiko sovellus suoraa yhteyttä vai CT-pohjaista mittausta. Näin toimittaja voi suositella sopivaa kokoonpanoa.

3. Mittaustarkkuus ja vaaditut parametrit

Kaikki projektit eivät vaadi samaa mittaustarkkuutta.

Perusenergianvalvontasovellus saattaa tarvita ensisijaisesti kertynyttä energiankulutusta kilowattitunteina (kWh). Muut projektit voivat vaatia jännitettä, virtaa, aktiivista tehoa, tehokerrointa tai taajuutta piirin toimintaolosuhteiden arvioimiseksi.

Mittaustarkkuus tulee valita projektin vaatimusten ja tietojen käyttötarkoituksen mukaan. Etonin kiskoon asennettujen instrumenttien valikoimaan kuuluu malleja, joiden tarkkuusluokka on 1,0 tai 0,5 tuotteesta riippuen.

Tarkista ennen tilaamista tietyn mallin tarkkuusluokka sen sijaan, että olettaisi, että tuoteperheen jokaisella mittarilla on samat tiedot.

Laskutusta, vuokralaisen allokointia tai virallista energiaraportointia koskevien sovellusten osalta tarkista myös kohdemarkkinoiden sovellettavat mittausmääräykset ja todentamisvaatimukset.

4. Näyttö- ja viestintävaatimukset

Näyttö määrittää, kuinka käyttäjät lukevat mittauksia paikallisesti, kun taas viestintätoiminnot määrittävät, voidaanko tietoja siirtää ulkoiseen valvontajärjestelmään.

Erilliseen jakelulaatikkoon voi riittää selkeästi luettava paikallinen näyttö. Suuremmassa liikerakennuksessa tai teollisuuslaitoksessa etävalvonta voi olla hyödyllisempää, koska käyttäjät voivat kerätä lukemia useista piireistä keskeisessä paikassa.

Jotkut Etonin sähkömittaustuotteet tukevat RS485-tietoliikennettä ja Modbus-protokollia. Saatavuus riippuu valitusta tuotteesta ja mallista, joten nämä toiminnot tulee varmistaa asiaankuuluvien teknisten asiakirjojen perusteella.

Ennen kuin teet tilauksen, tarkista:

• Tarvitaanko paikallinen näyttö

• Mitkä sähköiset parametrit on näytettävä

• Tarvitaanpa RS485 tai jokin muu tiedonsiirtoliitäntä

• Tukeeko valvontaalusta mittarin tiedonsiirtoprotokollaa

• Onko rekisterikartat ja konfigurointiohjeet saatavilla

Jos projekti vaatii etävalvontaa, kannattaa varmistaa viestinnän yhteensopivuus tarjousvaiheessa sen sijaan, että havaittaisiin yhteensopivuus asennuksen jälkeen.

5. DIN-kiskon mitat ja asennusehdot

Vaikka kaksi mittaria tukevat samaa sähköjärjestelmää, niiden mitat, liitinten sijainnit ja asennusvaatimukset voivat vaihdella.

Tarkista vaadittu DIN-kiskotyyppi, moduulin leveys, kaapin syvyys, johtovälys, käyttölämpötila-alue ja kotelointiolosuhteet. Valitun mittarin tulee sopia suunniteltuun paneeliasetteluun häiritsemättä viereisiä katkaisijoita tai muita komponentteja.

Projekteissa, joissa on useita mittauspisteitä, yhtenäinen asennusmuoto voi myös yksinkertaistaa paneelien suunnittelua, kokoonpanoa ja tulevaa vaihtoa.

Etonin kiskoon asennetuissa instrumenteissa käytetään standardia DIN-kiskoasennusrakennetta. Ostajien tulee silti vahvistaa tietyn mallin mitat ja asennustiedot ennen paneeliasettelun viimeistelyä.

Mikä DIN-kiskon energiamittari sopii sovellukseesi?

Seuraavat esimerkit havainnollistavat, kuinka sovellusvaatimukset vaikuttavat tuotteen valintaan.

Nämä esimerkit ovat pikemminkin lähtökohtia kuin yleismaailmallisia määrityksiä. Lopullisen valinnan tulee perustua projektin sähköpiirustuksiin, kuormitusominaisuuksiin, mittaustavoitteisiin ja asennusvaatimuksiin.

Miksi harkita Eton Electriciä DIN-kiskon energiamittarin hankinnassa?

Ulkomaisille jakelijoille, sähköurakoitsijoille ja laitevalmistajille tuotteen valinta on vain yksi osa hankintaprosessia. Myös yhdenmukaiset tekniset tiedot, mallin saatavuus, tekninen viestintä ja toistuvien tilausten koordinointi ovat tärkeitä.

Eton Electric toimittaa kiskoon asennettavia mittauslaitteita yksi- ja kolmivaiheisiin sovelluksiin. Sen tuotetieto sisältää energian mittaukseen ja laajempaan sähkövalvontaan tarkoitettuja malleja, joiden avulla asiakkaat voivat vertailla eri kokoonpanoja saman tuoteryhmän sisällä.

B2B-hankinnassa Eton tarjoaa useita keskustelunaiheita tarjousprosessin aikana:

• Tuotevalikoima:Tunnista sopivat mallit syöttöjännitteen, virta-alueen, johdotuskokoonpanon ja mittausvaatimusten mukaan.

• Teknisten tietojen vahvistus:Tarkista ehdotetun mallin tekniset parametrit ja asennustiedot ennen tilauksen tekemistä.

• Joukkohankinta:Keskustele tukku- tai projektitilausten määristä, pakkauksista, toimitusjärjestelyistä ja uusintatilausvaatimuksista.

• OEM/ODM-vaatimukset:Varmista, ovatko mallikohtaiset räätälöidyt, merkinnät tai muut pyydetyt järjestelyt saatavilla aiottua tilausta varten.

• Tekninen tuki:Selvitä johdotus-, viestintä- ja integrointivaatimukset ennen kuin tuote liitetään suurempaan sähköjärjestelmään.

Asiakkaat voivat arvostella Etoninkiskoon asennettavat mittauslaitteetjatäydellinen tuotevalikoimalöytää sopivia vaihtoehtoja.

Mitä tietoja sinun tulee antaa, kun pyydät tarjousta?

Yksityiskohtainen kysely auttaa vähentämään tarpeettomia vaihtoja ja helpottaa sopivan mittarin löytämistä.

Kun otat yhteyttä toimittajaan, sisällytä seuraavat tiedot aina, kun ne ovat saatavilla:

1. Sovellus:Liikerakennus, tehdas, jakelukeskus, vuokramittaus tai muu käyttötarkoitus.

2. Virtajärjestelmä:Yksivaiheinen tai kolmivaiheinen, nimellisjännite, taajuus ja johdotuskokoonpano.

3. Nykyiset vaatimukset:Odotettu käyttövirta ja se, tarvitaanko suoraliitäntä vai virtamuuntaja.

4. Mittaustoiminnot:Vain energiankulutus tai lisäparametrit, kuten jännite, virta, teho ja taajuus.

5. Viestintävaatimukset:Tarvitaanko etävalvontaa, RS485- tai Modbus-yhteensopivuutta.

6. Asennusvaatimukset:DIN-kiskotyyppi, käytettävissä oleva tila ja liitin- tai johdotusasetukset.

7. Tilaustiedot:Arvioitu määrä, kohdemarkkinat, vaadittu toimitusaikataulu ja mahdolliset merkintä- tai räätälöintivaatimukset.

Jos sinulla on jo tekninen erittely, kytkentäkaavio tai vertailumalli, liitä se tiedusteluusi. Tämä tarjoaa luotettavamman perustan tuotteen valinnalle kuin pelkän mittarin pyytäminen nimen perusteella.

Jos haluat keskustella mallin saatavuudesta, teknisistä tiedoista tai massaostamisesta, käy Eton Electric'sissäLähetä kyselysivuja lähetä projektisi vaatimukset.

Oikean DIN-kiskoenergiamittarin valinta alkaa sähköjärjestelmän ja mitattavien tietojen selkeästä ymmärtämisestä. Kaupalliset ja teollisuusasiakkaat voivat vähentää valintavirheitä ja tehostaa hankintaa vahvistamalla toimituskokoonpanon, nykyisen alueen, tarkkuusvaatimukset, viestintätoiminnot ja asennusolosuhteet ennen tilaamista.
