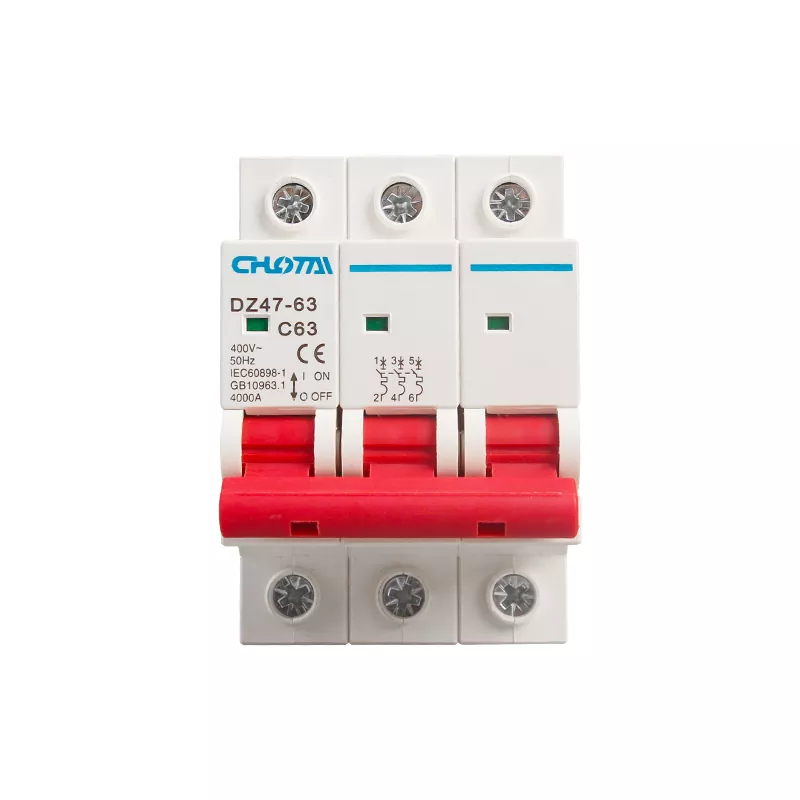

3P 63A DZ47 miniatyyri katkaisija

Eton on ammattimainen kiinalainen 3P 63A DZ47 Miniature Circuit Breaker -valmistaja ja -toimittaja, joka tarjoaa tukkutason korkean suorituskyvyn piirisuojaratkaisuja maailmanlaajuisille ostajille. Tämä 3-vaiheisiin 400 V:n tehojärjestelmiin suunniteltu katkaisija katkaisee virran automaattisesti ylikuormituksen tai oikosulkutilanteen aikana, mikä estää tehokkaasti sähkövaarat ja laitevauriot. Valmistettu ensiluokkaisesta paloa hidastavasta PC-materiaalista ja tarkkuudesta, se on kestävä rakenne, käyttäjäystävällinen käyttö ja pitkä käyttöikä. IEC60898-1 ja GB10963.1 standardien mukainen, sitä käytetään laajasti jakelukaapeissa, asuinrakennuksissa, teollisuuslaitteissa ja kaupallisissa sähköjärjestelmissä. Vakaalla laadulla, suoraan tehtaalla toimitetulla toimituksella ja OEM/ODM-tuella Eton takaa luotettavat ratkaisut bulkkihankintatarpeisiin.

UUSI LAATUPÄIVITYS & KESTÄVÄMMÄN

DZ47-63 MCB on luotettava kiinalainen valmistaja ja toimittaja ratkaisu tukkupiirien suojaustarpeisiin, joka tarjoaa parannetun laadun ja vakaan suorituskyvyn maailmanlaajuisille ostajille. Materiaalin valinnasta lopulliseen kokoonpanoon jokainen komponentti tarkastetaan tiukasti yhtenäisen turvallisuuden ja kestävyyden varmistamiseksi.

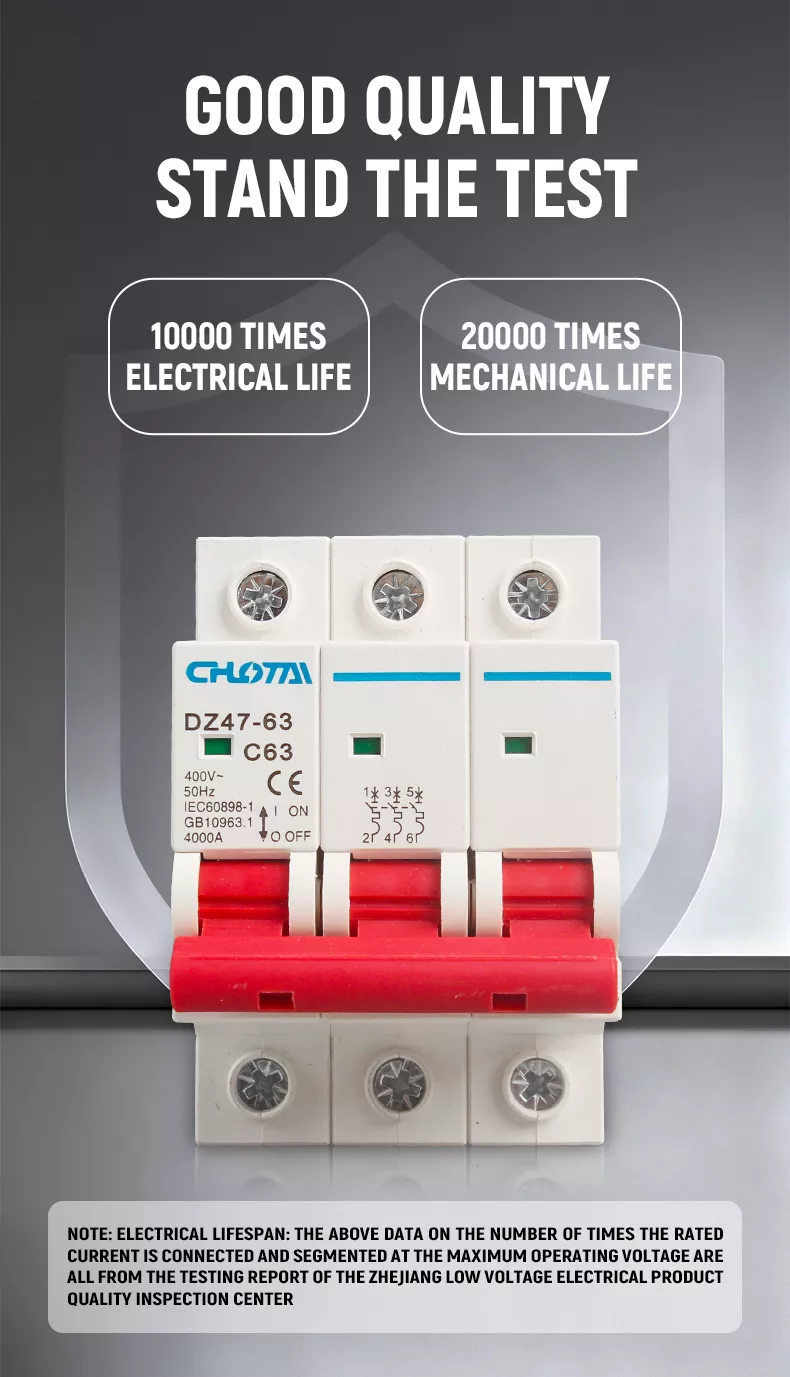

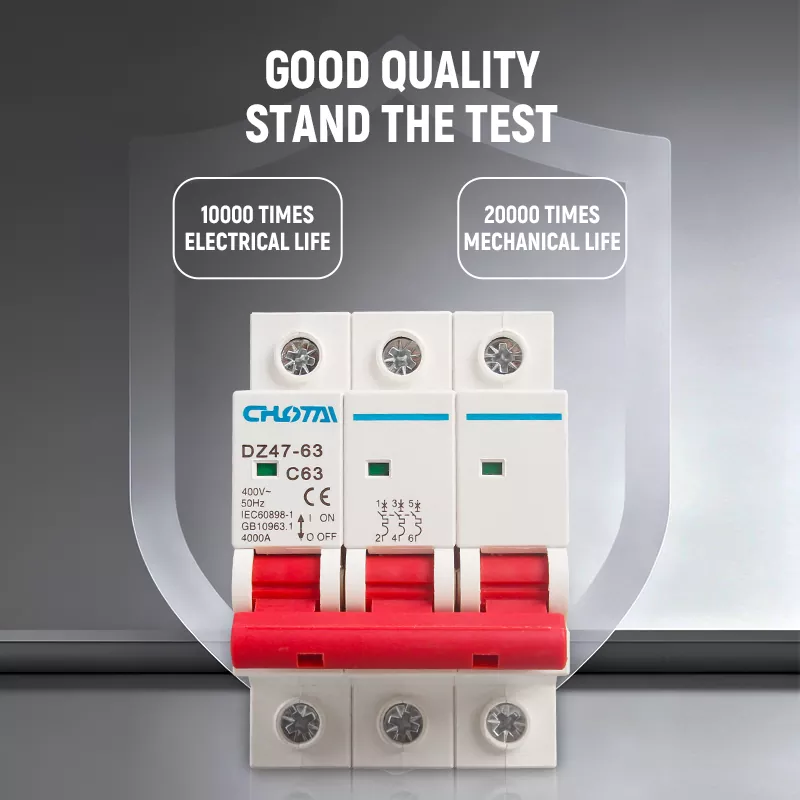

Siinä on10 000 kertaa sähköinen käyttöikäja20 000 kertaa mekaaninen käyttöikä, täysin testattu ja sertifioitu Zhejiangin pienjännitesähkötuotteiden laaduntarkastuskeskuksen toimesta. Lämpökovettuva liekkejä hidastava kuori tarjoaa erinomaisen lämmönkestävyyden, iskunkestävyyden ja itsestään sammuvan suorituskyvyn, kun taas laadukkaat kupariliittimet varmistavat vakaan johtavuuden ja tehokkaan virransiirron.

Jokaiselle yksikölle tehdään ennen toimitusta tiukat ikääntymis- ja jännitetestit, mikä varmistaa pitkän aikavälin vakaan toiminnan myös ankarissa ja vaativissa ympäristöissä. Tehdastoimituksella ja ammattimaisella OEM/ODM-tuella Eton toimittaa luotettavia DZ47-63 MCB -ratkaisuja teollisiin, kaupallisiin ja kotitaloussovelluksiin.

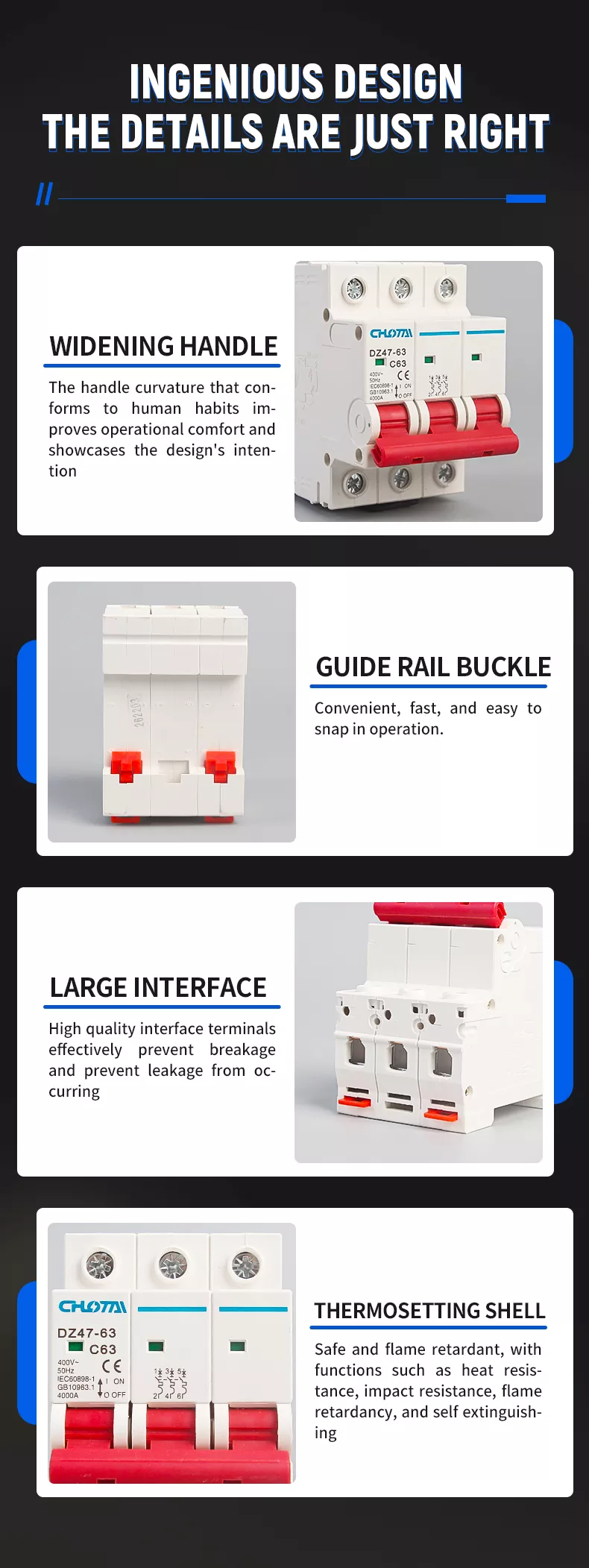

RAKENNEANALYYSI

MCB käyttää kompaktia ja tieteellistä rakennetta, jossa on 4 keskeisen suunnittelun kohokohtaa:

1. LAAJENEVA D-TYYPIN kahva: Ergonominen kaarevuus mukavaan käyttöön, helppo kytkeä päälle/pois.

2. OHJAUKiskosolki: Standard DIN35mm kiskoasennus, kätevä ja nopea pikakiinnitys.

3. SUURI LIITÄNNÄT: Laadukkaat liittimet estävät rikkoutumisen ja vuodot varmistaen näin turvallisen johdotuksen.

4. LÄMPÖKUORI: Paloa hidastava, lämmönkestävä, iskunkestävä ja itsestään sammuva maksimaalisen turvallisuuden takaamiseksi.

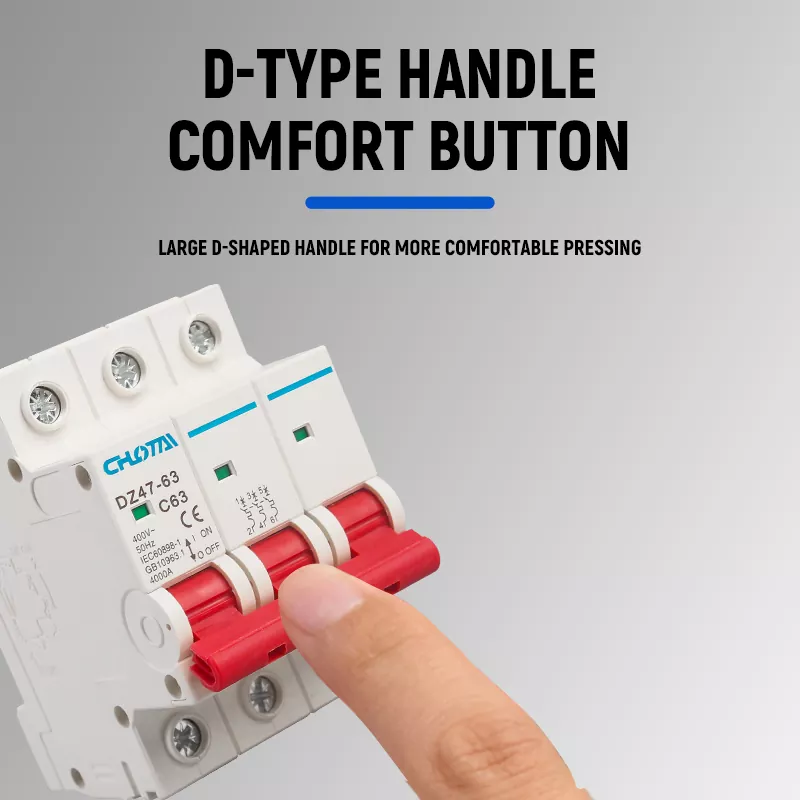

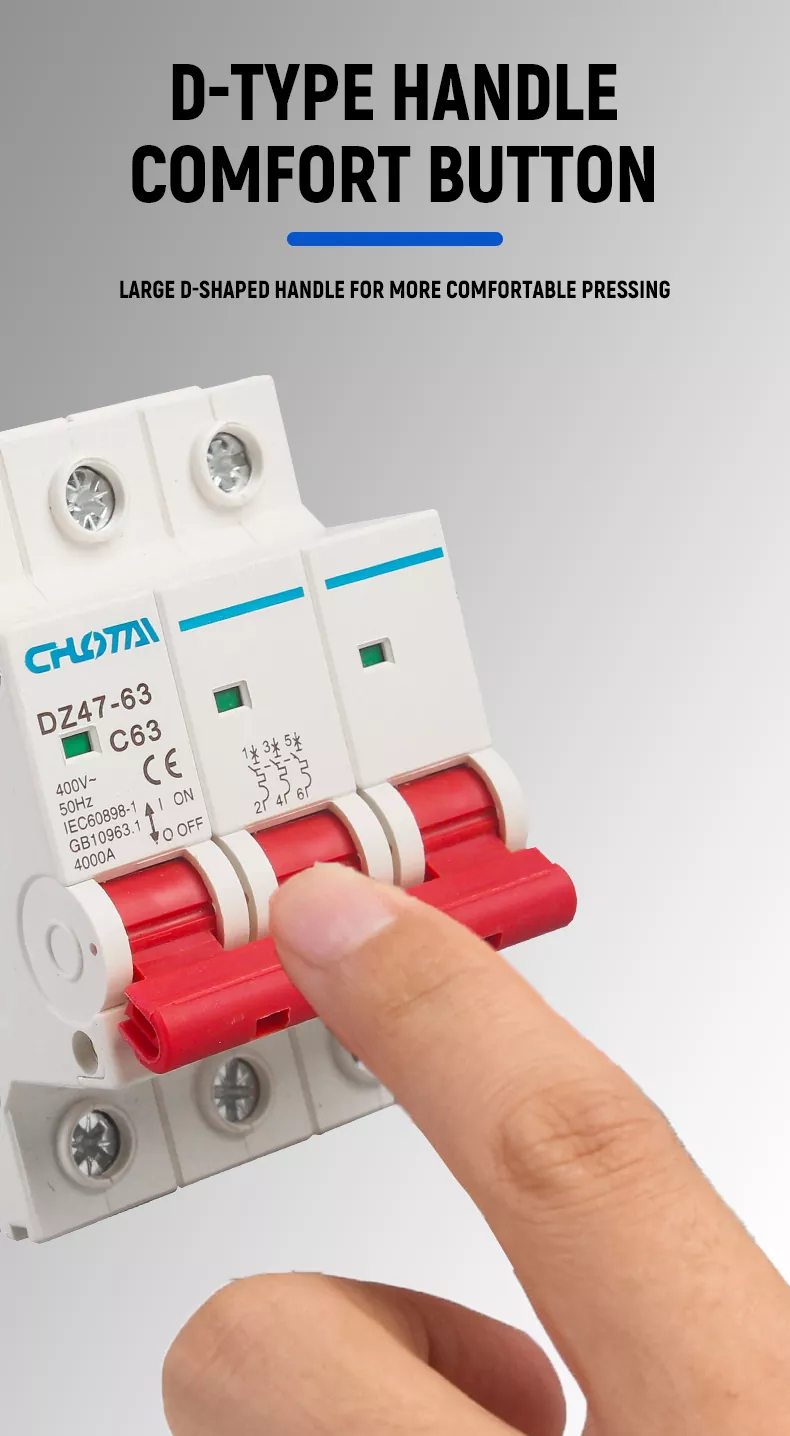

ERGONOMINEN D-TYYPIN kahva MUKAAVAAN KÄYTTÖÖN

Varustettu suurella D-muotoisella kahvalla, joka on suunniteltu sopimaan ihmisen toimintatottumuksiin. Levennetty, kaareva muotoilu tarjoaa a mukava ote, mikä vähentää toiminnan väsymistä toistuvan vaihdon aikana. Punainen näkyvä kahva takaa selkeän tilantunnistus, mikä helpottaa käyttöä myös hämärissä ympäristöissä.

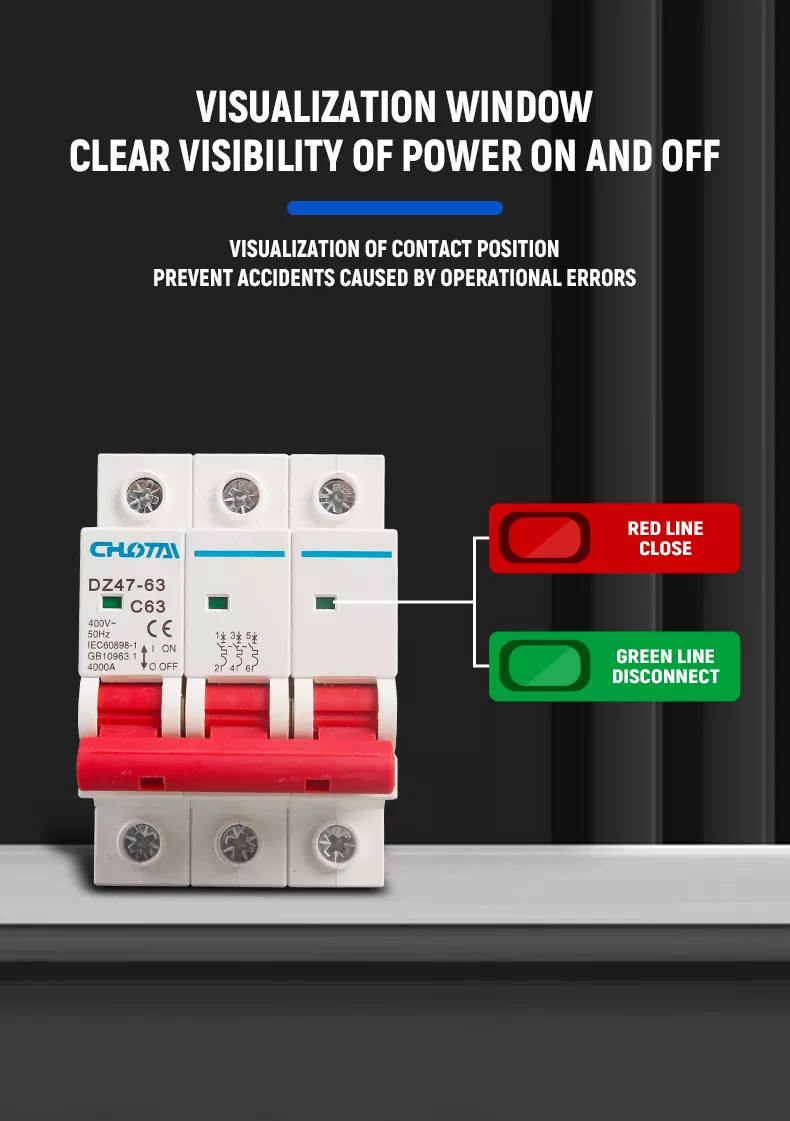

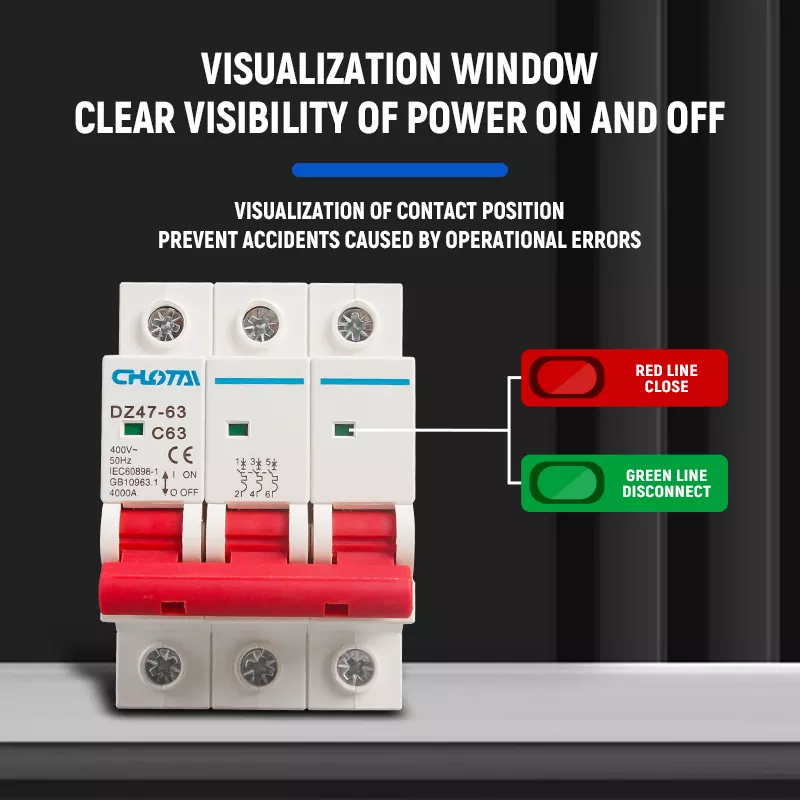

VISUALISOINTI-IKKUNA TILAN ILMOITUKSEN POISTAMISEKSI

Sisäänrakennettu visuaalisen koskettimen asentoikkuna näyttää selkeästi virran tilan: vihreä osoittaa, että piiri on päällä kytketty irti, punainen osoittaa, että piiri on suljettu. Tämä estää toimintavirheistä johtuvia onnettomuuksia, mikä mahdollistaa käyttäjät voivat välittömästi vahvistaa katkaisijan toimintatilan.

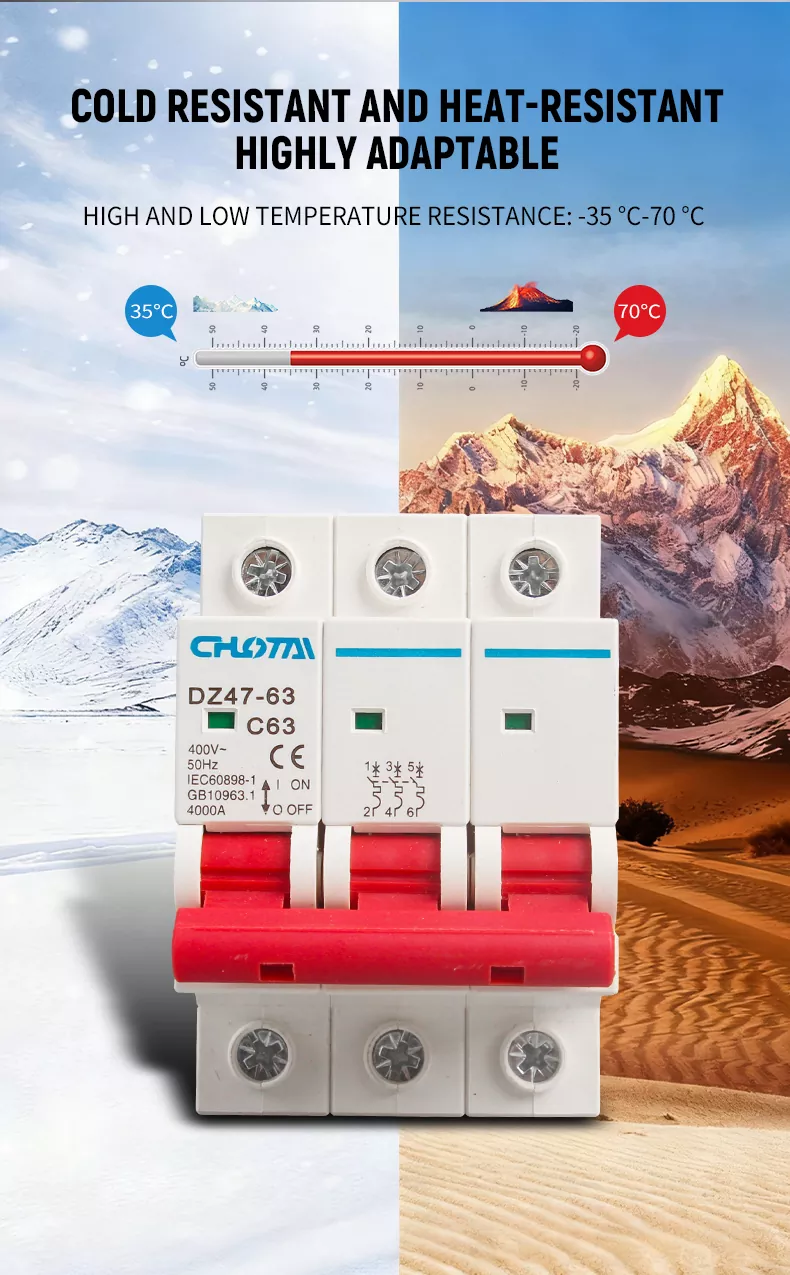

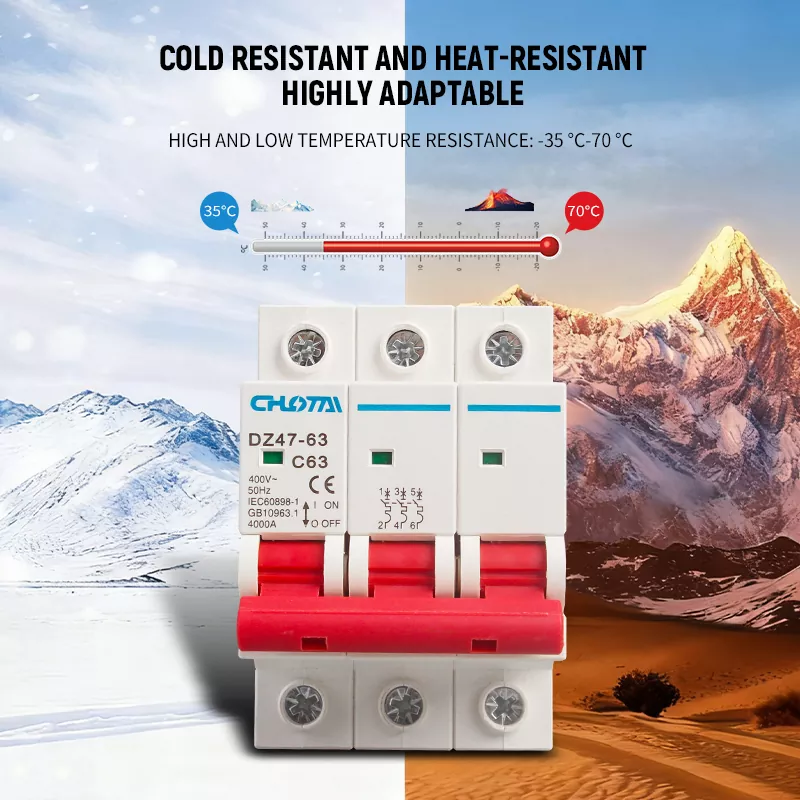

LAAJA LÄMPÖTILAN MUKAUTETTAVUUS

MCB:llä on erinomainen korkean ja matalan lämpötilan kestävyys, ja sen käyttölämpötila-alue on-35 °C - 70 °C. Se toimii vakaasti äärimmäisissä kylmissä (esim. alppialueilla) ja korkeissa lämpötiloissa (esim. aavikko, teollisuuspajat) ympäristöissä varmistaen luotettavan piirisuojauksen erilaisissa ilmasto-olosuhteissa.

TUOTTEMME VS. MUUT TUOTTEET

YDINEDUT

OIKOSULKU- JA YLIKUORMITUSSUOJA: Laukaisee automaattisesti ja katkaisee virran vikojen aikana, mikä estää sähköpalot.

TULOSTA SESTÄVÄ MATERIAALI: Lämpökovettuva kuori, jolla on erinomainen palonkestävyys, mikä takaa turvallisuuden äärimmäisissä olosuhteissa.

HELPPO ASENNUS: Vakio DIN35mm kiskoasennus, nopea snap-in asennus, yhteensopiva kaikkien jakelukaappien kanssa.

PITKÄ KÄYTTÖIKÄ: 10 000 sähkösykliä ja 20 000 mekaanista sykliä, kestävä pitkäaikaiseen käyttöön.

TYHJENNÄ TILAN ILMOITUS: Visuaalinen ikkuna reaaliaikaiseen virran tilaan, joka estää toimintavirheet.

LAAJA SOVELLETTAVUUS: 3P 63A -malli, joka soveltuu 3-vaiheisiin 400 V järjestelmiin, vastaa asuin-, liike- ja teollisuustarpeisiin.

KUUSI YDINMYYNTIKOHTAA

• YLIKUORMITUS- JA OIKOSULKUSUOJUS: Kaksoissuojaus piirien ja sähkölaitteiden suojaamiseksi.

• TULOSTA HASTAVA KUORI: Erittäin luja lämpökovettuva materiaali, lämmönkestävä, iskunkestävä ja itsestään sammuva.

• ERGONOMINEN kahva: D-tyypin levennetty muotoilu mukavaan ja vaivattomaan käyttöön.

• VISUAALINEN TILA -IKKUNA: Selkeä päälle/pois-ilmaisin eliminoi toiminnalliset riskit.

• LAAJA LÄMPÖTILAN KESTÄVYYS: -35°C - 70°C käyttöalue, soveltuu kaikkiin ympäristöihin.

• VALTUUTINEN SERTIFIOINTI: CE, CCC-sertifioitu, täyttää kansainväliset turvallisuusstandardit.

TUKEA & TULOSTA ESTÄVÄ KUORI

Kuori on valmistettu korkean suorituskyvyn lämpökovettuvasta PC-materiaalista, jolla on sileä, purseeton pinta ja erinomainen mekaaninen lujuus. Siinä on erinomainen palonesto, lämmönkestävyys, iskunkestävyys ja itsestään sammuvat ominaisuudet, jotka estävät tehokkaasti oikosulkujen ja ylikuormituksen aiheuttamia tulipaloja. Materiaali on myös ikääntymistä estävä ja korroosionkestävä, mikä takaa pitkän aikavälin turvallisen käytön erilaisissa monimutkaisissa ympäristöissä.

LAADUKKAAT LIITÄT JA HELPPO JOHDOTUS

Varustettu suurilla, korkealaatuisilla korkean johtavuuden kuparilla valmistetuilla liitäntäliittimillä. Painelevyn johdotus levyn rakenne varmistaa turvallisen, kiinteän johdotuksen ja estää tehokkaasti rikkoutumisen ja vuodot. Suuri terminaalitila mahtuu paksut johdot, mikä tekee asennuksesta helpompaa ja luotettavampaa.

STANDARDI DIN-KISASIINNUS

Suunniteltu tavalliseen DIN35 mm:n ohjauskisko-asennukseen, kätevällä napsautussoljella. Se on yhteensopiva kaikkien kanssa vakiojakokaapit, jotka mahdollistavat nopean, työkaluvapaan asennuksen ja purkamisen, sopivat nopeaan käyttöön erilaisissa sähkönjakeluskenaarioissa.

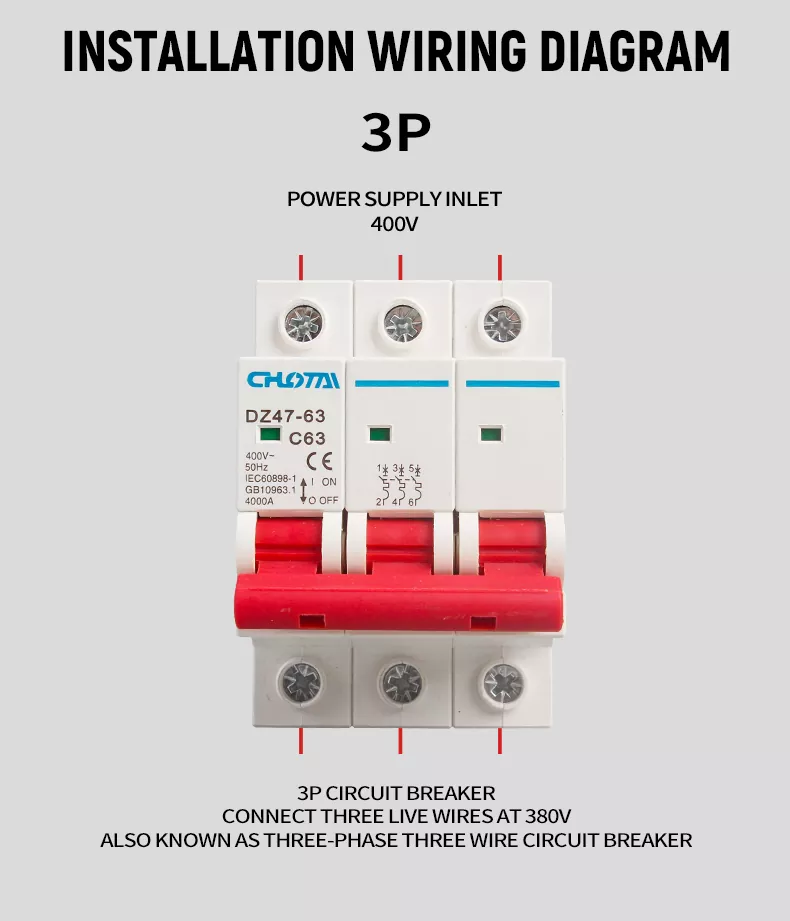

3P ASENNUSKYTKENTÄKAAVIO

Liitä 3-vaiheinen 400 V virtalähde 3P MCB:n ylempiin liittimiin.

Liitä kuorma (laitteisto) MCB:n alempiin liittimiin.

Varmista, että kaikki johdot on kiristetty tiukasti ylikuumenemisen välttämiseksi.

Varmista normaali virransyöttö kytkemällä MCB päälle.

Huomautus: Tämä 3P-katkaisija on kolmivaiheinen kolmijohdinlaite, jota käytetään kolmen jännitteellisen johdon kytkemiseen 380V/400V kolmivaiheiset sähköjärjestelmät.

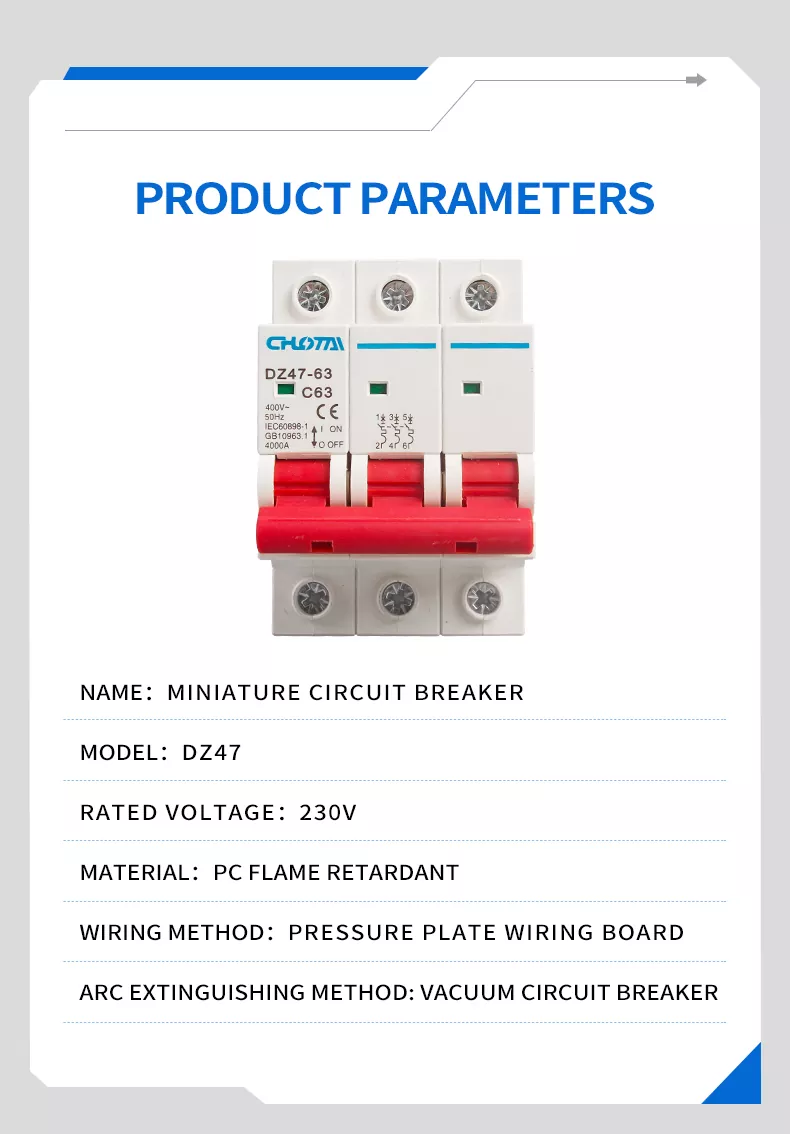

TUOTTEEN PARAMETRIT

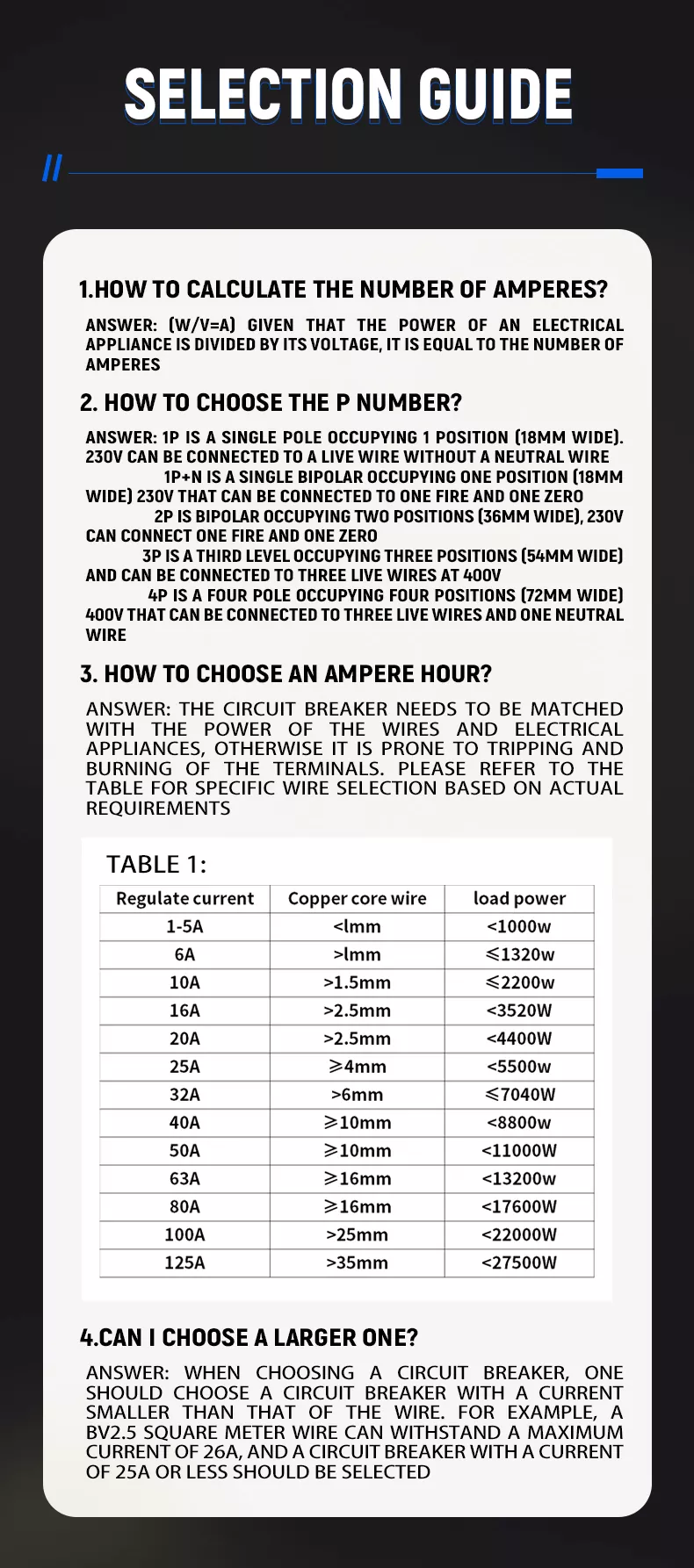

VALINTAOPAS

1. Kuinka laskea ampeerien määrä?

Kaava:Virta (A) = teho (W) / jännite (V). Laske tarvittava virta sähkölaitteidesi tehon perusteella.

2. Kuinka valita napaluku?

• 1P: Yksinapainen, 1 moduuli (18 mm leveä), vain 230 V jännitteelle (ei nollaa).

• 1P+N: 1 moduuli (18 mm leveä), 230 V jännitteelle + nollalle.

• 2P: 2 moduulia (leveys 36 mm), 230 V jännitteelle + nollalle.

• 3P: 3 moduulia (54 mm leveä), 400 V:n 3-vaiheisille jännitteisille johtimille (tämä tuote).

• 4P: 4 moduulia (72mm leveä), 400V 3-vaihe + nolla.

3. Kuinka valita ampeeriluokitus?

Yhdistä katkaisijan arvo johtoon ja laitteen tehoon, jotta vältyt kompastumisesta tai liittimen ylikuumenemisesta. Katso taulukko alla:

4. Voinko valita suuremman?

Ei. Valitse aina katkaisin, jolla on nykyinen arvopienempi kuin langan enimmäiskantokyky. Esimerkiksi 2,5 mm² BV-johto kestää enintään 26 A, joten on valittava 25 A tai pienempi katkaisija.

LAAJAN KÄYTETTY

DZ47-63 3P 63A -pienivirtakatkaisijaamme käytetään laajalti:

• ASUNTARAKENNUKSET: Kodin jakelurasia, 3-vaiheinen virtalähteen suojaus

• KAUPALLISET RAKENNUKSET: Toimistorakennus, ostoskeskuksen sähkönjakelujärjestelmä

• TEOLLISUUSLAITTEET: Tehdaspaja, tuotantolinja 3-vaiheinen tehosuoja

• JAKOKAAPIT: Sähkönjakokotelo, sähkökaappi

• UUSITUVA ENERGIA: Aurinkovoimajärjestelmä, tuulivoiman jakelu

• INFRASTRUKTUURI: Julkiset tilat, katuvalaistus, tietoliikenteen tukiasemat

FAQ

1. MIKÄ ON TÄMÄN 3P 63A DZ47 MCB:N PÄÄTOIMINTO?

Se on 3-vaiheinen piirin suojauslaite, joka tarjoaaylikuormitussuoja jaoikosulkusuojaus. Se laukeaa automaattisesti ja katkaisee virransyötön, kun piiri on ylikuormitettu tai oikosulussa, mikä estää sähköpalot ja laitevauriot sekä sähköjärjestelmän turvallisuuden varmistaminen.

2. MIKÄ ON TÄMÄN TUOTTEEN NIMIJÄNNITE JA VIRTA?

Tämä on 3P 63A -malli, jonka nimellisjännite on400V~ (sopii 3-vaiheisiin sähköjärjestelmiin) ja nimellisvirta63A, jonka katkaisukapasiteetti on 4000A.

3. MIKÄ ON ASENNUSTAPA?

Se tukeevakio DIN35mm ohjauskiskoasennus, jossa on napsautettava solki nopeaa ja helppoa asennusta varten, yhteensopiva kaikkien vakiojakokaappien kanssa.

4. MIKÄ ON KÄYTTÖLÄMPÖTILA-ALUE?

Tuotteella on erinomainen lämpötilan sopeutuvuus, ja sen käyttölämpötila-alue on-35 °C - 70 °C, sopii käytettäväksi äärimmäisen kylmissä ja korkeissa lämpötiloissa.

5. MITEN VALITSE OIKEIN KATKAISINLUOKITUS?

Laske ensin tarvittava virta käyttämällä virta = teho / jännite ja valitse sitten katkaisijan arvopienempi kuin langan enimmäiskantokyky turvallisuuden varmistamiseksi. Katso valintaoppaamme taulukosta yksityiskohtaiset yhteensovitukset.

6. MITÄ SERTIFIOINTIA TÄLLÄ TUOTTEELLA ON?

Meidän DZ47-63 MCB on ohitettuCE-sertifiointi (EU-standardien mukainen) jaCCC-sertifiointi (yhdenmukainen Kiinan kansallisten standardien kanssa) ja täyttää kansainväliset standardit IEC60898-1 ja GB10963.1.
