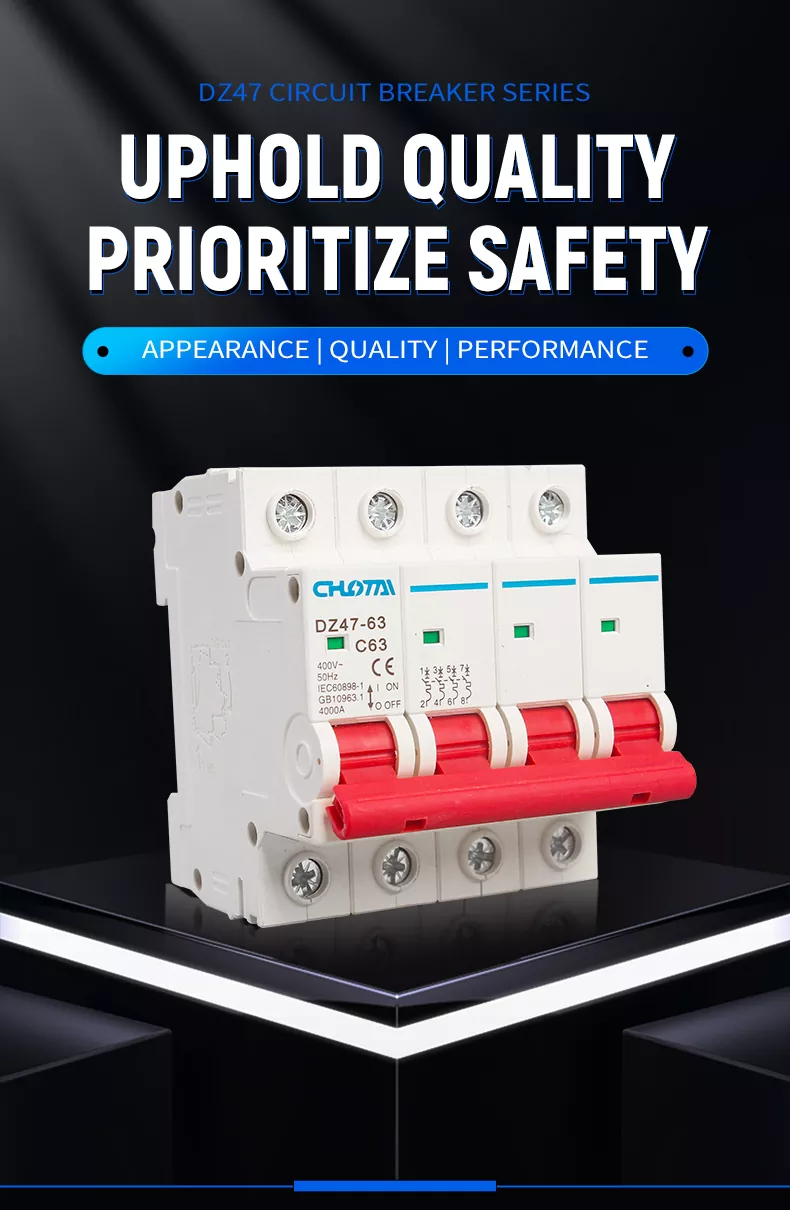

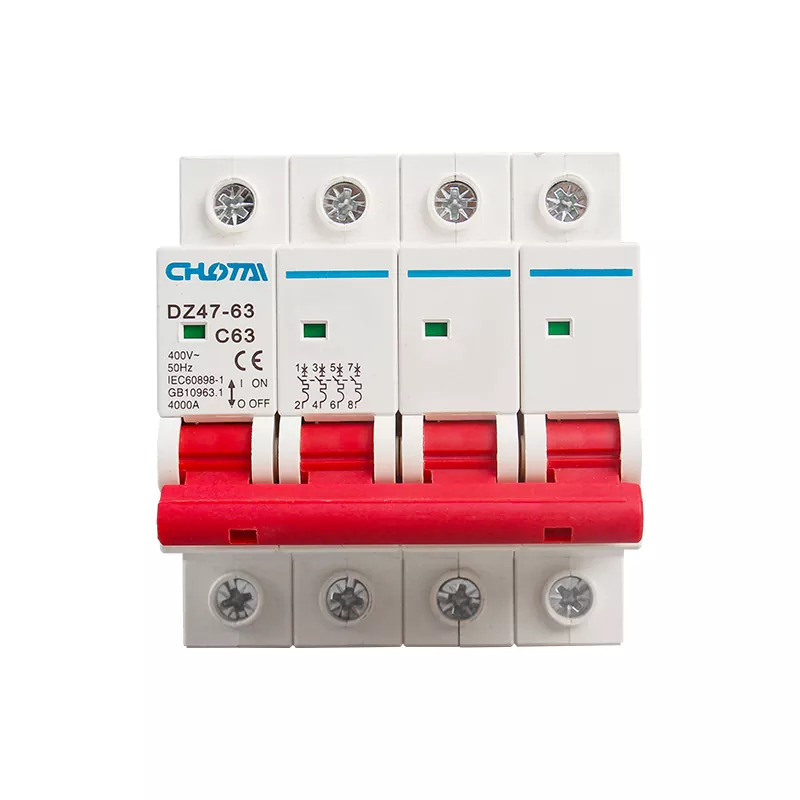

4P 63A DZ47 miniatyyri katkaisija

Meidän 4P 63A DZ47 Miniature Circuit Breaker on korkean suorituskyvyn piirin suojalaite, joka on omistettu 3-vaiheiselle 4-johtimiselle 400V sähköjärjestelmät. Se laukeaa automaattisesti katkaisemaan virran ylikuormituksen, oikosulun tai salamapiikin sattuessa, estää tehokkaasti sähköpalot ja laitevauriot. Valmistettu ensiluokkaisesta paloa hidastavasta PC-materiaalista ja tarkkuustekniikkaa, siinä on käyttäjäystävällinen muotoilu, pitkä käyttöikä ja CE/CCC-sertifiointi. Se on laajalti käytetään jakelukaapeissa, asuinrakennuksissa, teollisuuslaitteissa ja kaupallisissa sähköjärjestelmissä, varmistaen turvallinen ja luotettava sähkökäyttö.

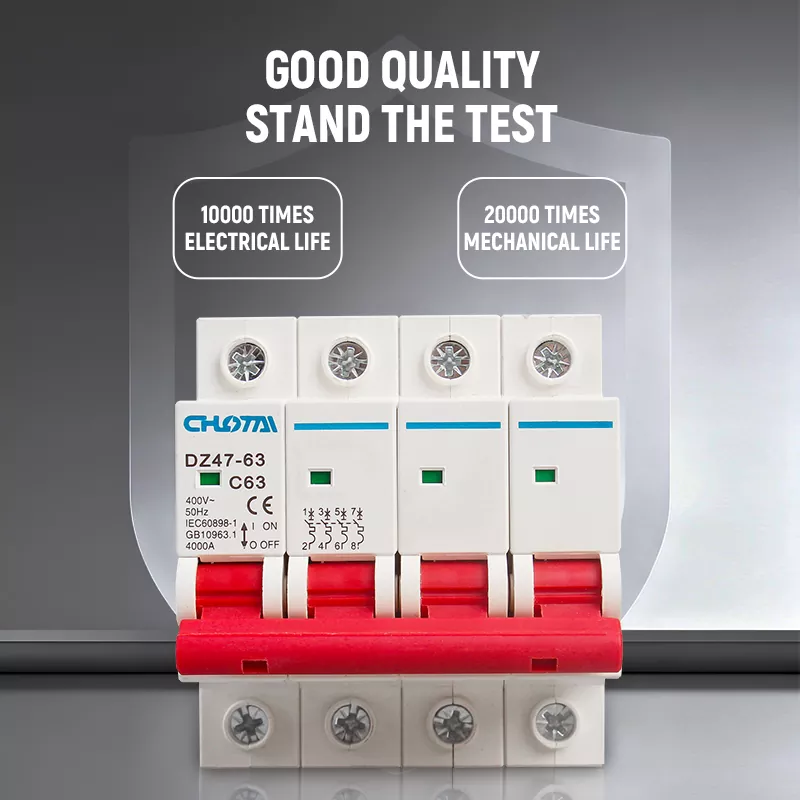

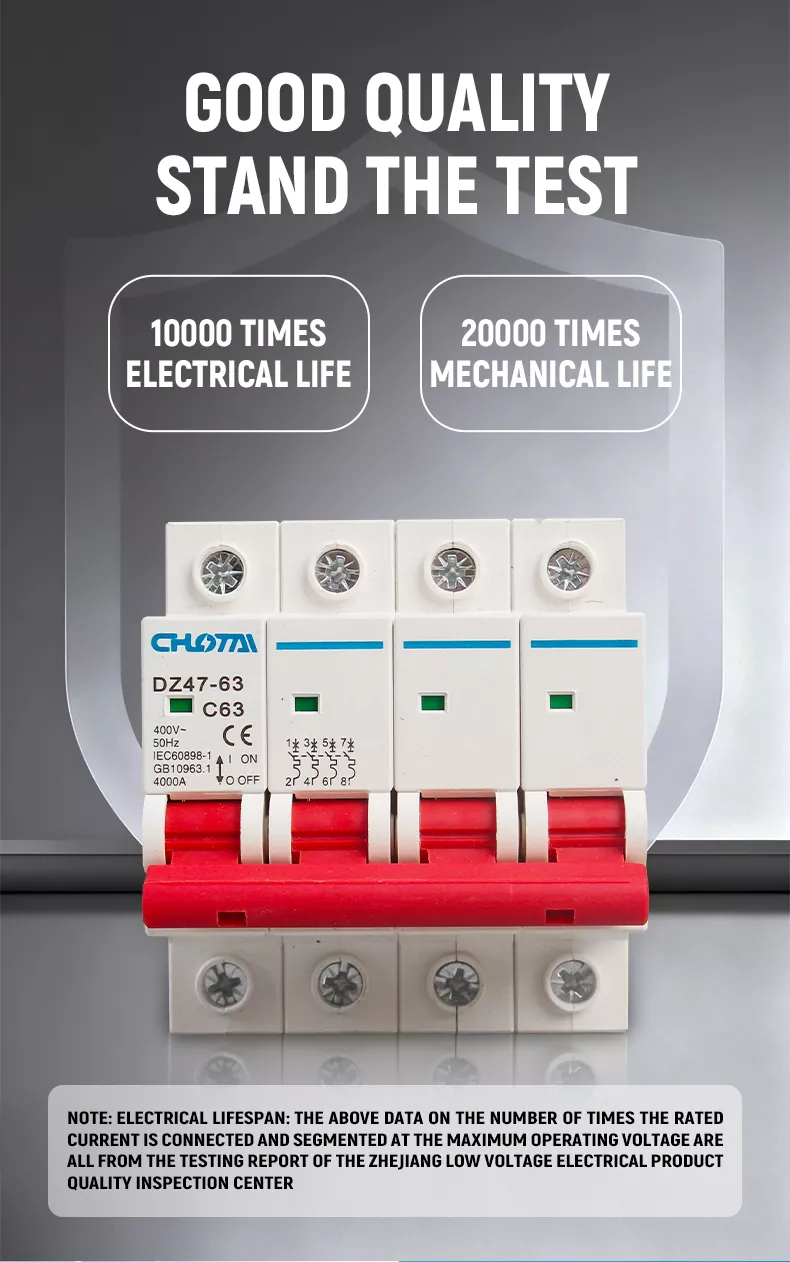

UUSI LAATUPÄIVITYS & KESTÄVÄMMÄN

DZ47-63 MCB:llemme on tehty kattavat laatupäivitykset. Materiaalivalinnasta lopulliseen kokoonpanoon, jokainen komponentti tarkastetaan tarkasti. Se ylpeilee10 000 kertaa sähköinen käyttöikä ja20 000 kertaa mekaaninen käyttöikä, Zhejiangin pienjännitesähkötuotteiden laaduntarkastuskeskuksen testaama ja sertifioima. Lämpökovettuva kuori tarjoaa erinomaisen lämmönkestävyyden, iskunkestävyyden ja itsestään sammuvan suorituskyvyn, samalla kun se on korkealaatuinen kupariliittimet takaavat vakaan johtavuuden. Jokainen tuote läpäisee tiukat ikääntymis- ja kestää jännitetestit ennen toimitus mahdollistaa pitkän aikavälin vakaan toiminnan ankarissa teollisuusympäristöissä.

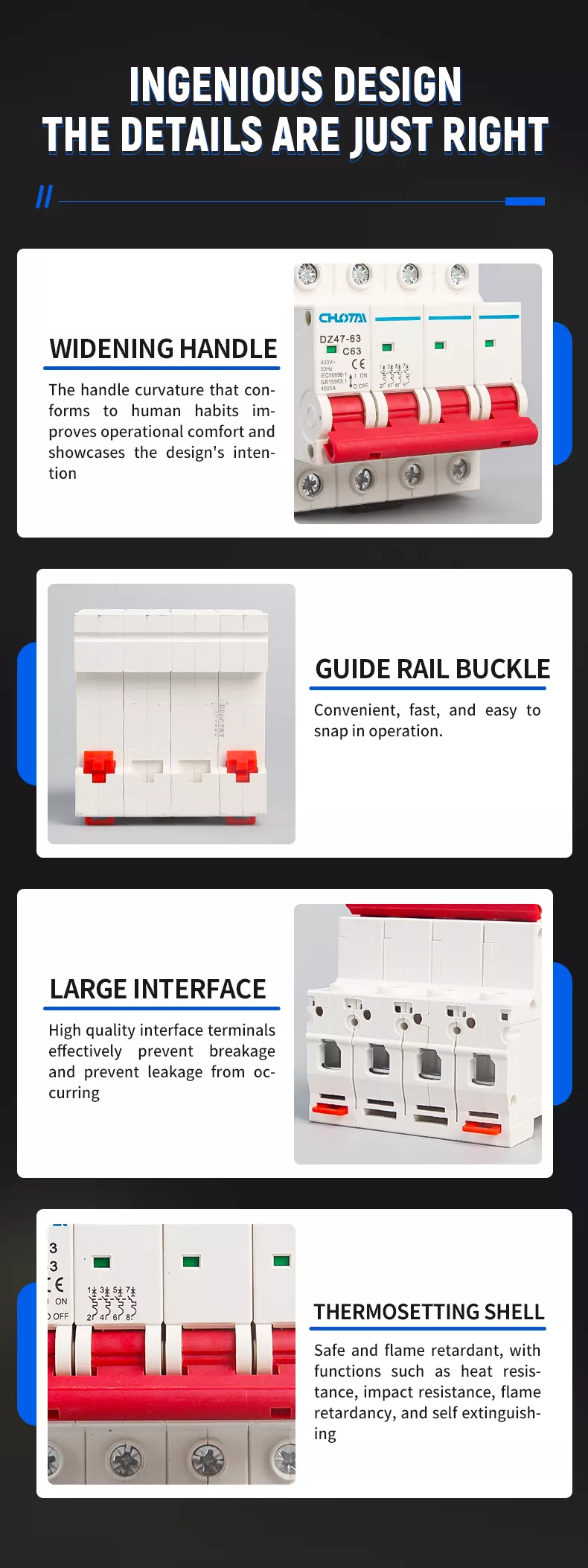

RAKENNEANALYYSI

MCB käyttää kompaktia ja tieteellistä rakennetta, jossa on 4 keskeisen suunnittelun kohokohtaa:

1. LAAJENEVA D-TYYPIN kahva: Ergonominen kaarevuus, joka vastaa ihmisten tottumuksia, parantaa käyttömukavuutta ja intuitiivista päälle/pois-ohjausta.

2. OHJAUKiskosolki: Vakio DIN35mm kiskoasennus, kätevä ja nopea snap-in asennus jakelukaappiin.

3. SUURI LIITÄNNÄT: Korkealaatuiset kupariliittimet estävät tehokkaasti rikkoutumisen ja vuodot varmistaen turvallisen johdotuksen ja pienen häviön.

4. LÄMPÖKUORI: Paloa hidastava PC-materiaali, jolla on lämmönkestävyys, iskunkestävyys ja itsestään sammuvia ominaisuuksia, jotka tarjoavat luotettava turvasuoja.

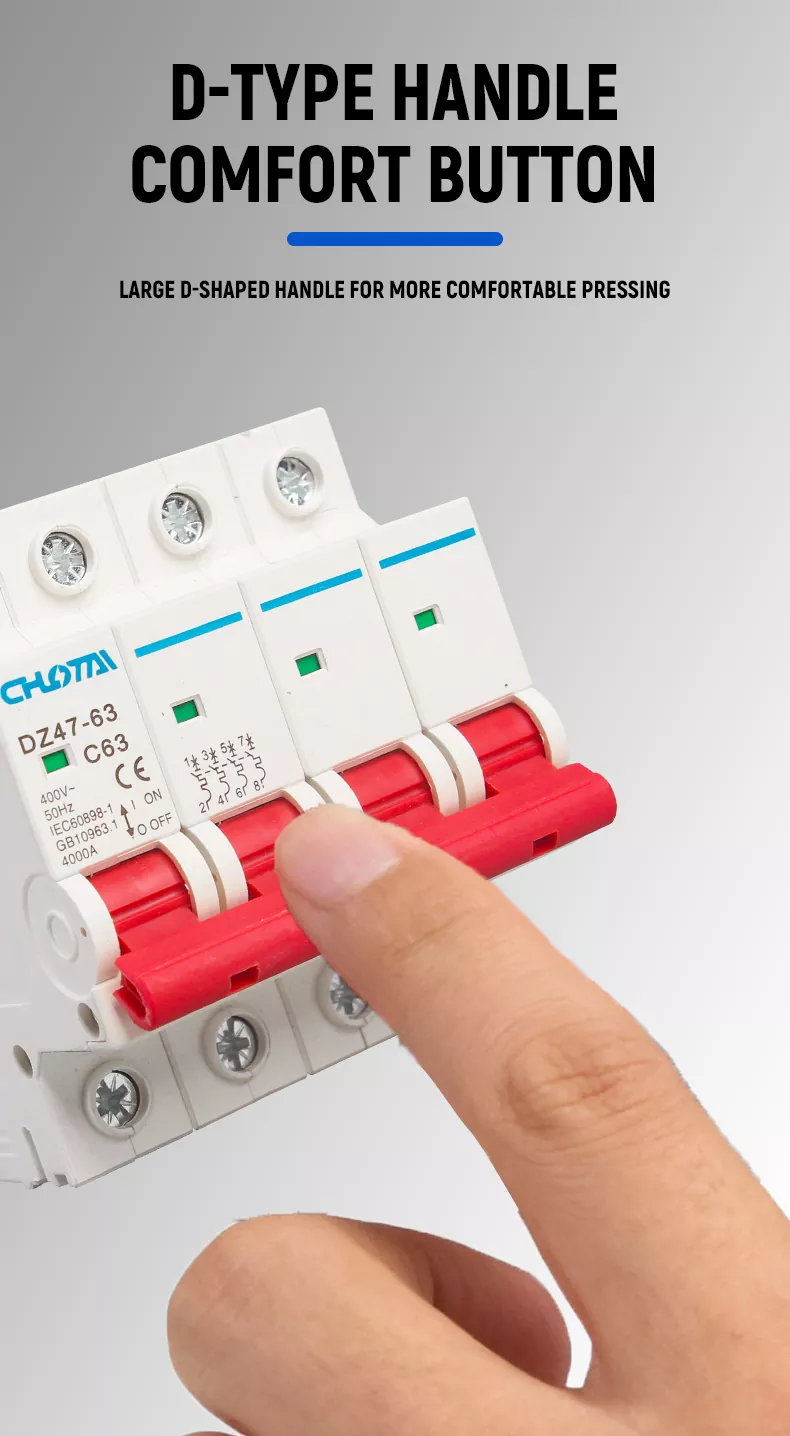

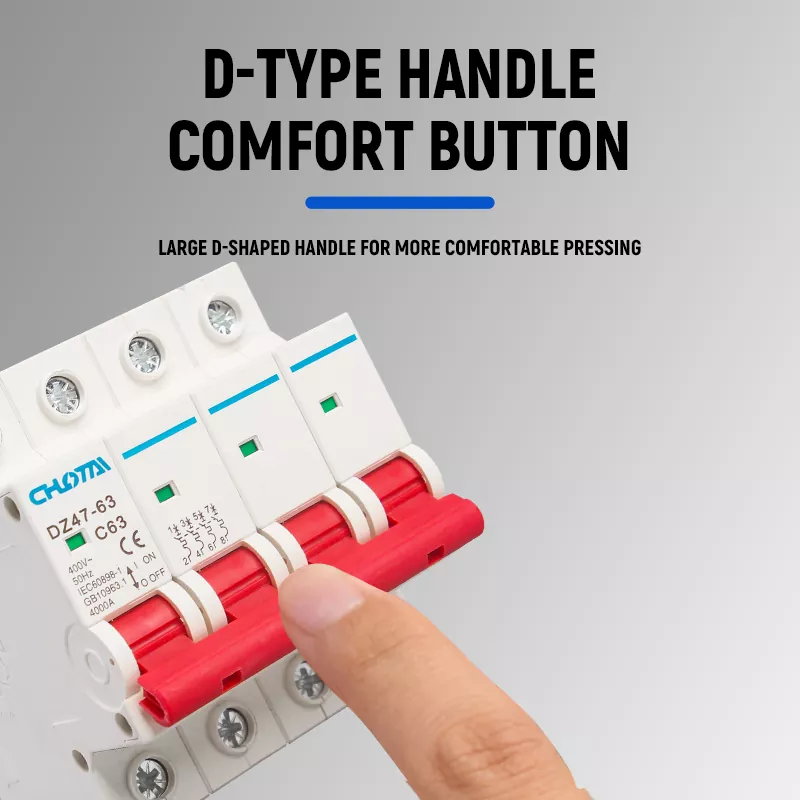

ERGONOMINEN D-TYYPIN kahva MUKAAVAAN KÄYTTÖÖN

Varustettu suurella D-muotoisella levennetyllä kahvalla, joka on suunniteltu sopimaan ihmisen toimintatottumuksiin. Kaareva kädensijan kaarevuus parantaa käyttömukavuutta ja vähentää väsymystä toistuvan vaihdon aikana. Punainen näkyvä kahva takaa selkeän tilantunnistus, mikä helpottaa käyttöä myös hämärissä ympäristöissä.

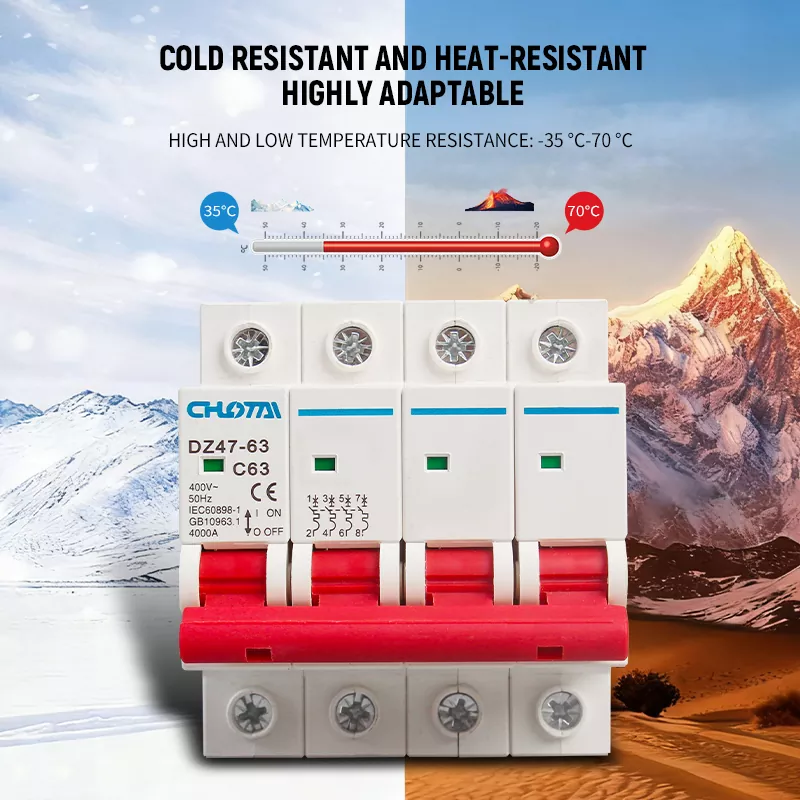

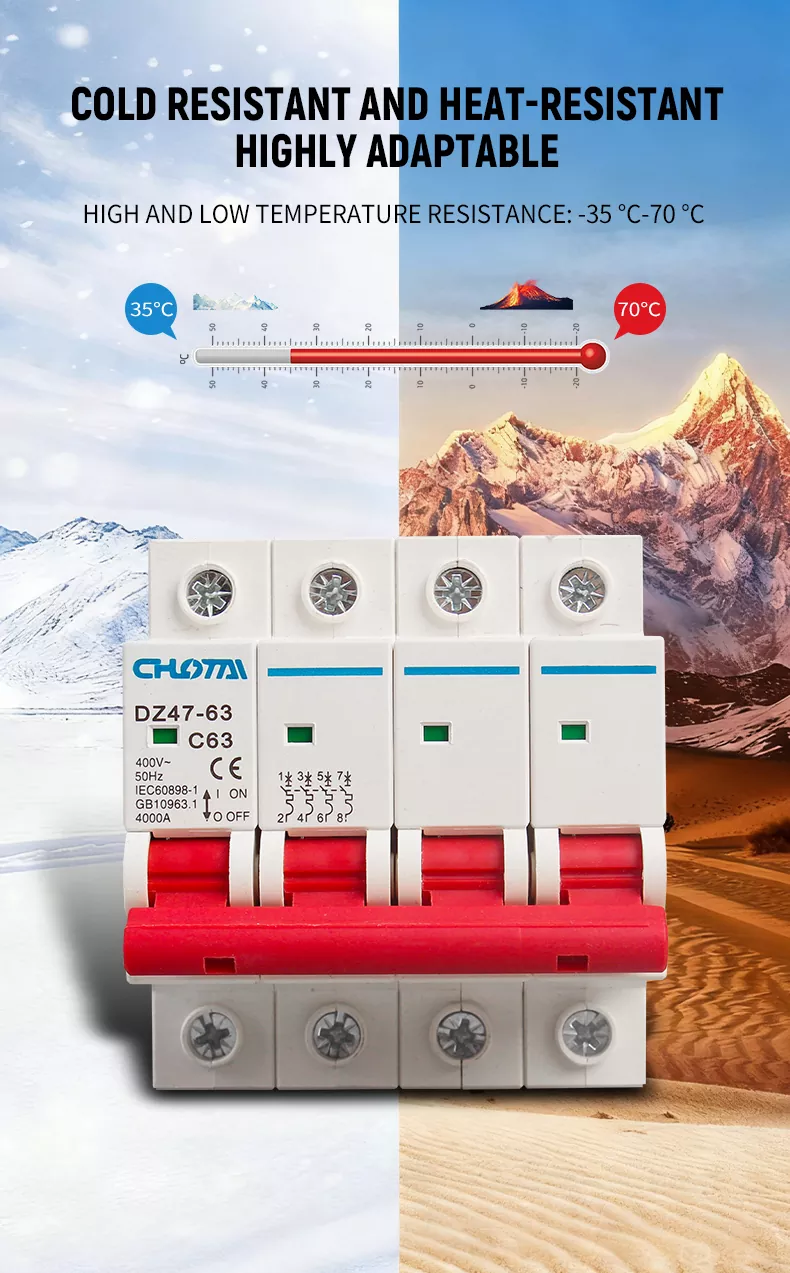

LAAJA LÄMPÖTILAN MUKAUTETTAVUUS

MCB:llä on erinomainen korkean ja matalan lämpötilan kestävyys, ja sen käyttölämpötila-alue on-35 °C - 70 °C. Se toimii vakaasti äärimmäisissä kylmissä (alppialueet) ja korkeissa lämpötiloissa (aavikko, teollisuuspajat) ympäristöissä varmistaen luotettavan piirisuojauksen erilaisissa ilmasto-olosuhteissa.

TUOTTEMME VS. MUUT TUOTTEET

KUUSI YDINMYYNTIKOHTAA

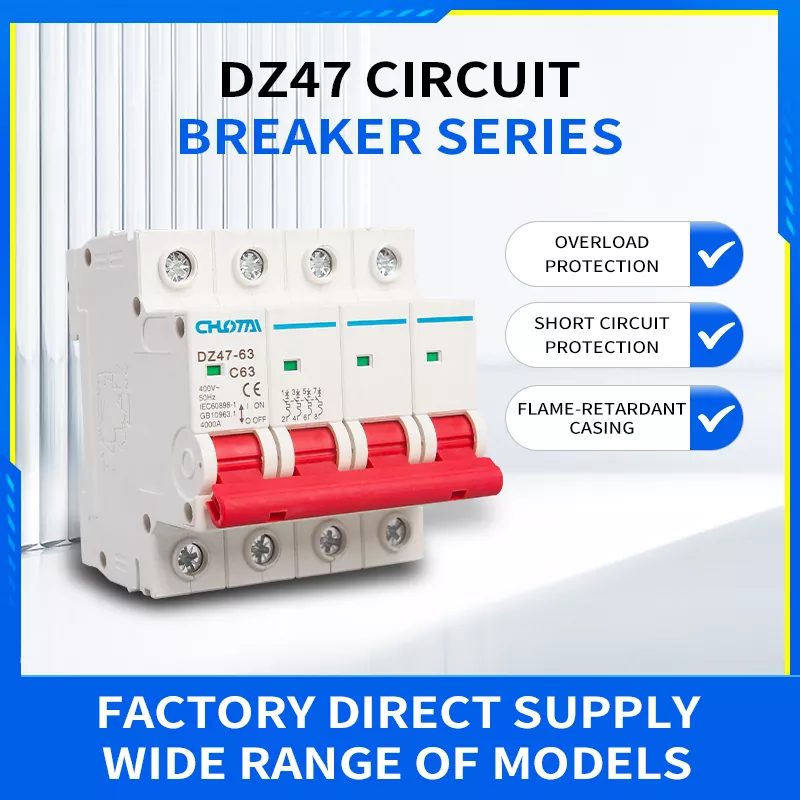

• YLIKUORMITUS- JA OIKOSULKUSUOJUS: Kaksoissuojaus piirien ja sähkölaitteiden suojaamiseksi vaurioilta.

• TULOSTA HASTAVA KUORI: Erittäin luja lämpökovettuva PC-materiaali, lämmönkestävä, iskunkestävä ja itsestään sammuva.

• ERGONOMINEN D-TYYPIN kahva: Leveä kaareva muotoilu mukavaan ja vaivattomaan käyttöön.

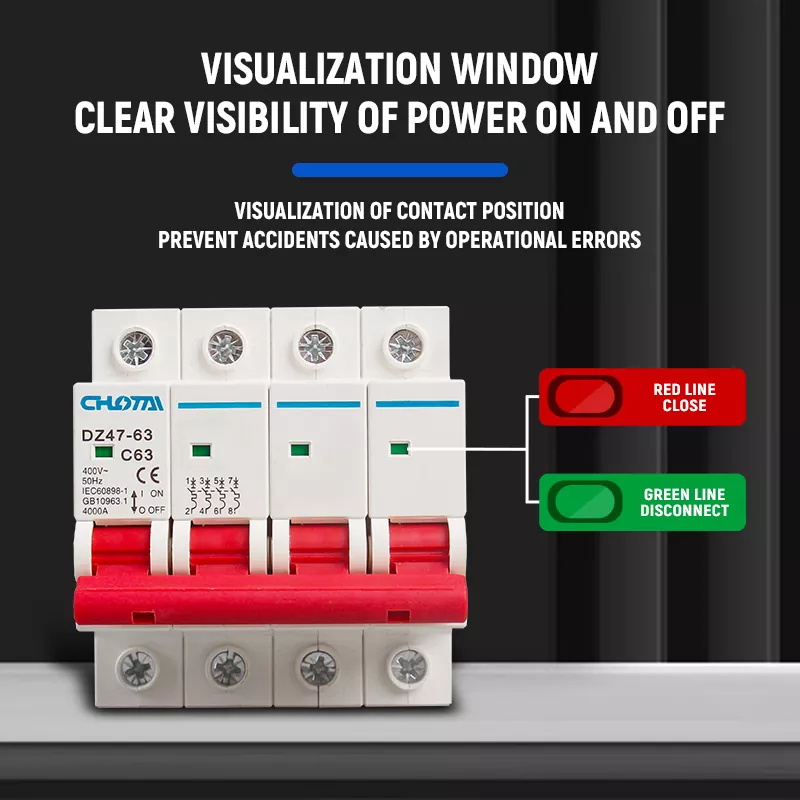

• VISUAALINEN TILA -IKKUNA: Selkeä päälle/pois-ilmaisin eliminoi käyttöriskit ja onnettomuudet.

• LAAJA LÄMPÖTILAN KESTÄVYYS: -35°C - 70°C käyttöalue, mukautuu kaikkiin ilmasto-ympäristöihin.

• VALTUUTINEN SERTIFIOINTI: CE-, CCC-sertifioitu, täyttää kansainväliset turvallisuusstandardit IEC60898-1 ja GB10963.1.

TUKEA & TULOSTA ESTÄVÄ KUORI

Kuori on valmistettu korkean suorituskyvyn lämpökovettuvasta PC-materiaalista, jolla on sileä, purseeton pinta ja erinomainen mekaaninen lujuus. Siinä on erinomainen palonesto, lämmönkestävyys, iskunkestävyys ja itsestään sammuvat ominaisuudet, jotka estävät tehokkaasti oikosulkujen ja ylikuormituksen aiheuttamia tulipaloja. Materiaali on myös ikääntymistä estävä ja korroosionkestävä, mikä takaa pitkän aikavälin turvallisen käytön erilaisissa monimutkaisissa ympäristöissä.

LAADUKKAAT LIITÄT JA HELPPO JOHDOTUS

Varustettu suurilla, korkealaatuisilla korkean johtavuuden kuparilla valmistetuilla liitäntäliittimillä. Painelevyn johdotus levyn rakenne varmistaa turvallisen, kiinteän johdotuksen ja estää tehokkaasti rikkoutumisen ja vuodot. Suuri terminaalitila mahtuu paksuja johtoja, mikä tekee asennuksesta helpompaa ja luotettavampaa sekä vahvan ylikuormituskapasiteetin ja alhaisen tehon menetys.

STANDARDI DIN-KISASIINNUS

Suunniteltu yleiskäyttöön DIN35 mm:n vakioohjainkiskoon, kätevällä napsautussoljella. Se on yhteensopiva kaikilla vakiojakokaapeilla, sähköohjauskoteloilla ja sähkönjakelujärjestelmillä, mikä mahdollistaa nopean, työkaluton asennus ja purkaminen, sopii nopeaan käyttöön eri tilanteissa.

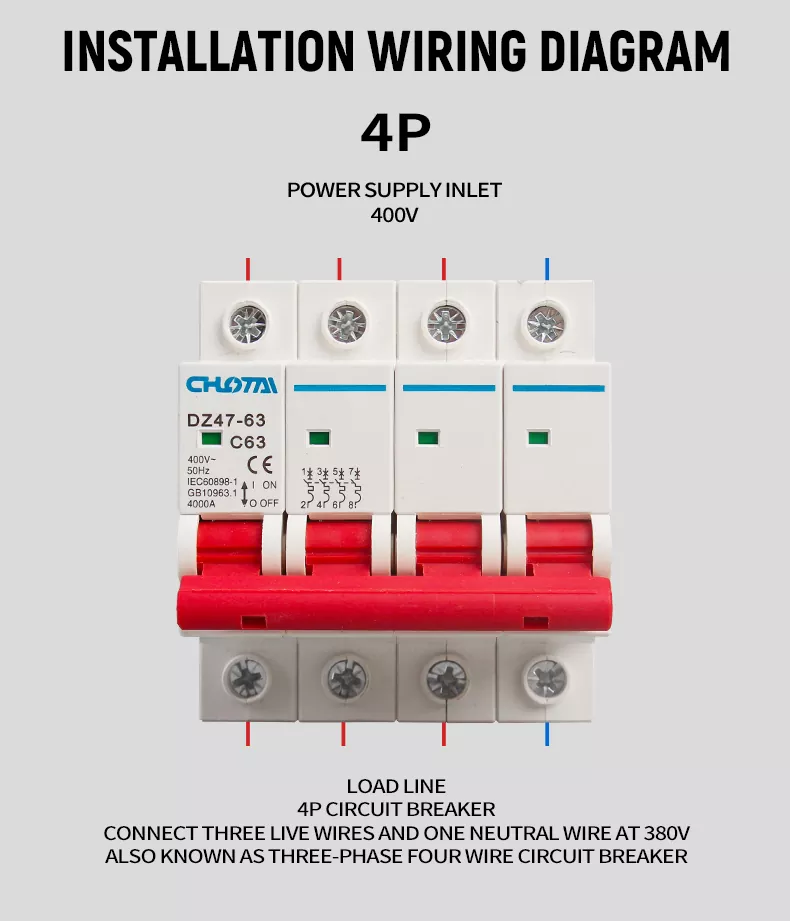

4P ASENNUSKYTKENTÄKAAVIO

Liitä 3-vaiheinen 400 V:n virtalähde (3 jännitteistä johtoa + 1 nollajohto) 4P MCB:n ylempiin liittimiin.

Liitä kuorma (laitteisto) MCB:n alempiin liittimiin, sovittamalla vaihejärjestys ja nollajohdin.

Varmista, että kaikki johdot on kiristetty tiukasti ylikuumenemisen ja löystymisen välttämiseksi.

Varmista normaali virransyöttö kytkemällä MCB päälle.

Huomautus: Tämä 4P-katkaisija on kolmivaiheinen nelijohdinlaite, jota käytetään yhdistämään kolme jännitteistä johtoa ja yksi nolla johto 380V/400V kolmivaiheisiin sähköjärjestelmiin.

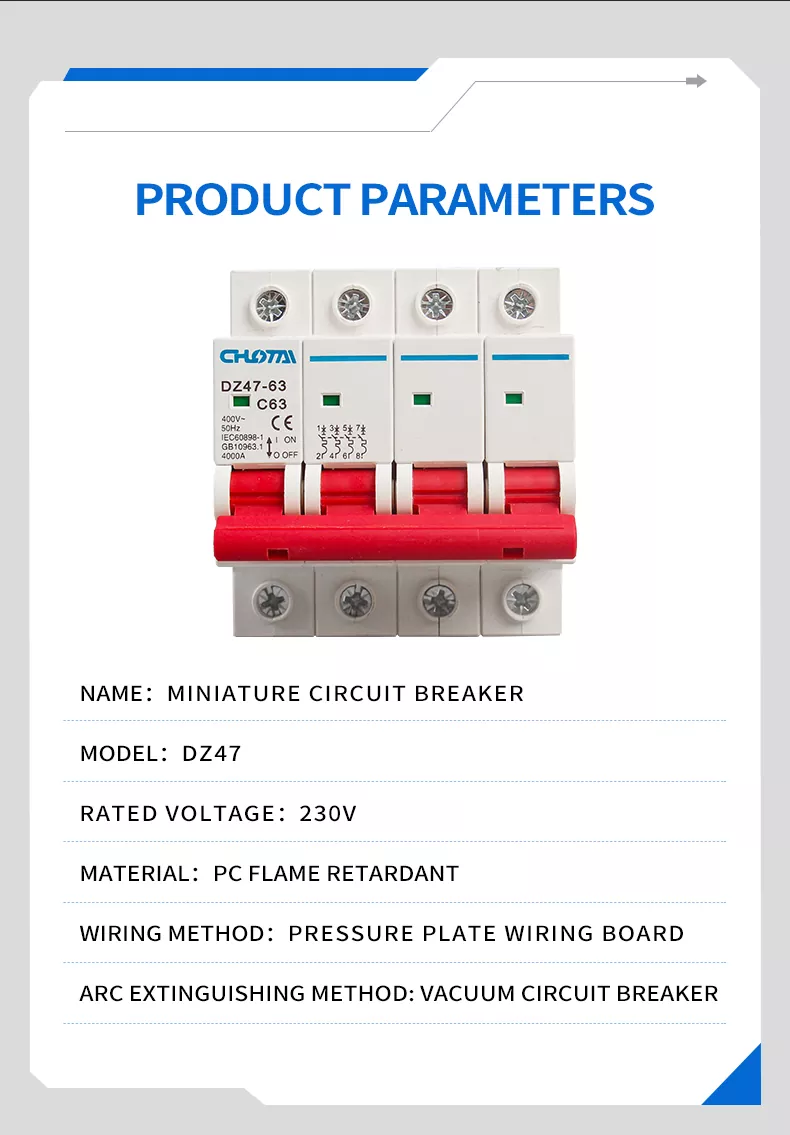

TUOTTEEN PARAMETRIT

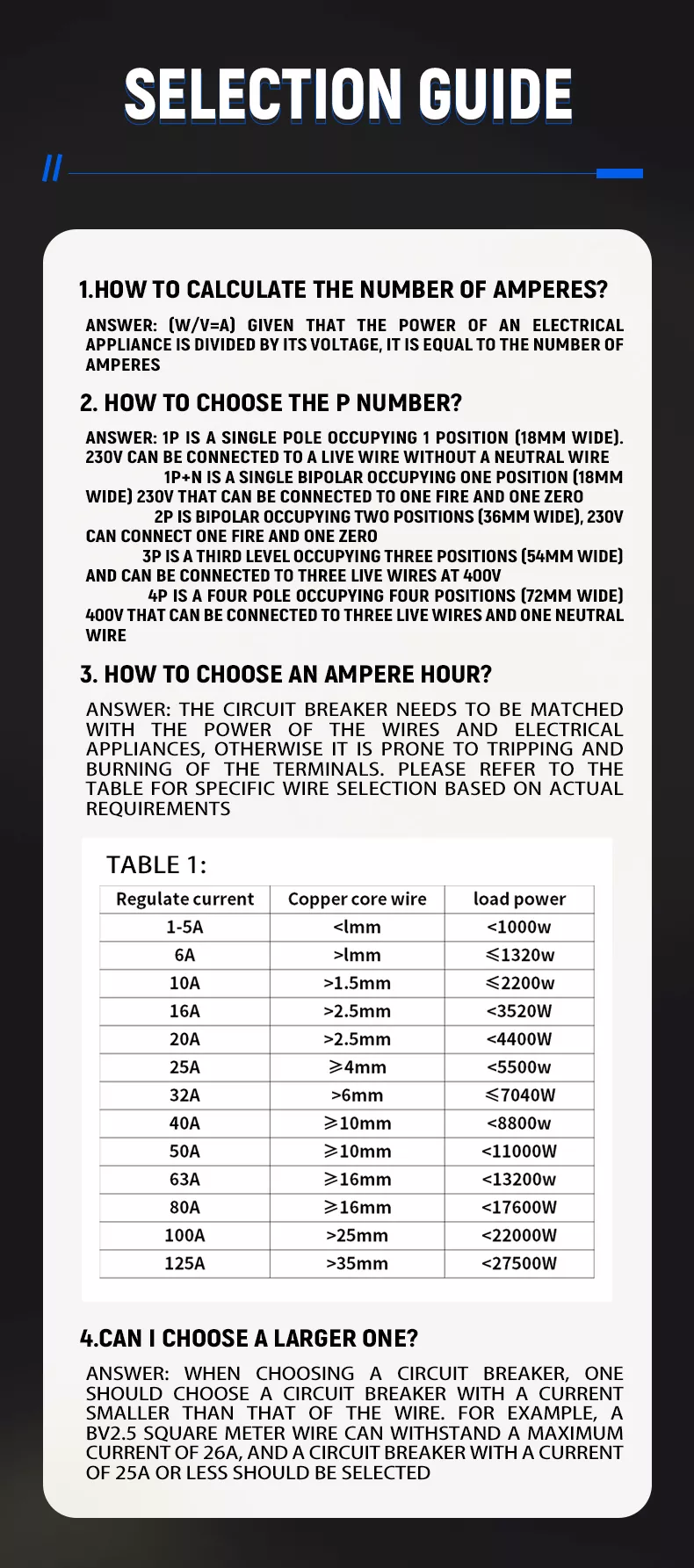

VALINTAOPAS

1. Kuinka laskea ampeerien määrä?

Kaava:Virta (A) = teho (W) / jännite (V). Laske tarvittava virta sähkölaitteidesi tehon perusteella.

2. Kuinka valita napaluku?

• 1P: Yksinapainen, 1 moduuli (18 mm leveä), vain 230 V jännitteelle (ei nollaa).

• 1P+N: 1 moduuli (18 mm leveä), 230 V jännitteelle + nollalle.

• 2P: 2 moduulia (leveys 36 mm), 230 V jännitteelle + nollalle.

• 3P: 3 moduulia (leveys 54 mm), 400 V 3-vaiheisille jännitteisille johtimille.

• 4P: 4 moduulia (leveys 72 mm), 400 V 3-vaihe + nolla (tämä tuote).

3. Kuinka valita ampeeriluokitus?

Yhdistä katkaisijan arvo johtoon ja laitteen tehoon, jotta vältyt kompastumisesta tai liittimen ylikuumenemisesta. Katso taulukko alla:

4. Voinko valita suuremman?

Ei. Valitse aina katkaisin, jolla on nykyinen arvopienempi kuin langan enimmäiskantokyky. Esimerkiksi 2,5 mm² BV-johto kestää enintään 26 A, joten on valittava 25 A tai pienempi katkaisija.

LAAJAN KÄYTETTY

4P 63A DZ47 miniatyyrikatkaisijaamme käytetään laajalti:

• ASUNTARAKENNUKSET: Kodin jakelurasia, 3-vaiheinen 4-johtiminen virtalähteen suojaus

• KAUPALLISET RAKENNUKSET: Toimistorakennus, ostoskeskus, hotellin sähkönjakelujärjestelmä

• TEOLLISUUSLAITTEET: Tehdaspaja, tuotantolinja 3-vaiheinen tehonsäätö ja suojaus

• JAKOKAAPIT: Sähkönjakelukotelo, sähkökaapin pääkytkin

• UUSITUVA ENERGIA: Aurinkovoimajärjestelmä, tuulivoiman jakelun suojaus

• INFRASTRUKTUURI: Julkiset tilat, katuvalaistus, tietoliikenteen tukiasemien tehosuojaus

FAQ

1. MIKÄ ON TÄMÄN 4P 63A DZ47 MCB:N PÄÄTOIMINTO?

Se on 3-vaiheinen 4-johtiminen piirin suojauslaite, joka tarjoaaylikuormitussuoja jaoikosulkusuojaus. Se laukeaa automaattisesti ja katkaisee virransyötön, kun piiri on ylikuormitettu tai oikosulussa, mikä estää sähköpalot ja laitevauriot varmistaen sähköjärjestelmän turvallisuuden.

2. MIKÄ ON TÄMÄN TUOTTEEN NIMIJÄNNITE JA VIRTA?

Tämä on 4P 63A -malli, jonka nimellisjännite on400V~ (sopii 3-vaiheisiin 4-johtimiin tehojärjestelmiin) ja nimellisvirralla63A, jonka katkaisukapasiteetti on 4000A.

3. MIKÄ ON ASENNUSTAPA?

Se tukeevakio DIN35mm ohjauskiskoasennus, jossa on napsautettava solki nopeaa ja helppoa asennusta varten, yhteensopiva kaikkien vakiojakokaappien kanssa.

4. MIKÄ ON KÄYTTÖLÄMPÖTILA-ALUE?

Tuotteella on erinomainen lämpötilan sopeutuvuus, ja sen käyttölämpötila-alue on-35 °C - 70 °C, sopii käytettäväksi äärimmäisen kylmissä ja korkeissa lämpötiloissa.

5. MITEN VALITSE OIKEIN KATKAISINLUOKITUS?

Laske ensin tarvittava virta käyttämällä virta = teho / jännite ja valitse sitten katkaisijan arvopienempi kuin langan enimmäiskantokyky turvallisuuden varmistamiseksi. Katso valintaoppaamme taulukosta yksityiskohtaiset yhteensovitukset.

6. MITÄ SERTIFIOINTIA TÄLLÄ TUOTTEELLA ON?

Meidän DZ47-63 MCB on ohitettuCE-sertifiointi (EU-standardien mukainen) jaCCC-sertifiointi (yhdenmukainen Kiinan kansallisten standardien kanssa) ja täyttää kansainväliset turvallisuusstandardit IEC60898-1 ja GB10963.1.
