1P 63A DZ47 miniatyyri katkaisija

Eton Electric 1P 63A DZ47 Miniature Circuit Breaker (malli DZ47-63) on korkean suorituskyvyn piiri suojalaite, joka on suunniteltu asuin-, kaupallisiin ja teollisuuden sähköjärjestelmiin. Suunniteltu tarkasti valmistus ja tiukka laadunvalvonta, se tarjoaa luotettavan ylikuormitus- ja oikosulkusuojauksen varmistaen sähköpiirien ja laitteiden turvallisuus. Laaja käyttölämpötila-alue, pitkä käyttöikä ja käyttäjäystävällinen muotoilu, se on ihanteellinen valinta jakelukoteloihin, kodin sähkönjakeluun ja teollisuusautomaatioon hankkeita.

Yrityksen esittely

Sitoutunut tarjoamaan kokonaisvaltaisia ​​palveluita teollisuusautomaation ohjaukseen. Täytä tarpeet kaikilla osa-alueilla sähköjärjestelmä tarkalla, luotettavalla, energiaa säästävällä ja ympäristöystävällisellä älykkäällä sähkönjakelulla tuotteita.

Ratkaise sähköturvallisuuteen liittyvät huolesi

Häiritsevätkö nämä sähköturvallisuusvaarat? Pienoiskatkaisijamme ratkaisee tehokkaasti yleisiä sähköriskit:

• Sähköinen ylikuormitus: Katkaisee automaattisesti virran, kun kuorma ylittää nimellisvirran, mikä estää piirin palamisen.

• Vuotovaara: Eristää vikapiirit ajoissa välttääkseen sähköiskut ja tulipaloonnettomuudet.

• Salamakatastrofi: Tarjoaa luotettavan virtapiirin suojauksen salamaniskujen aikana ja suojaa alavirran sähkölaitteita.

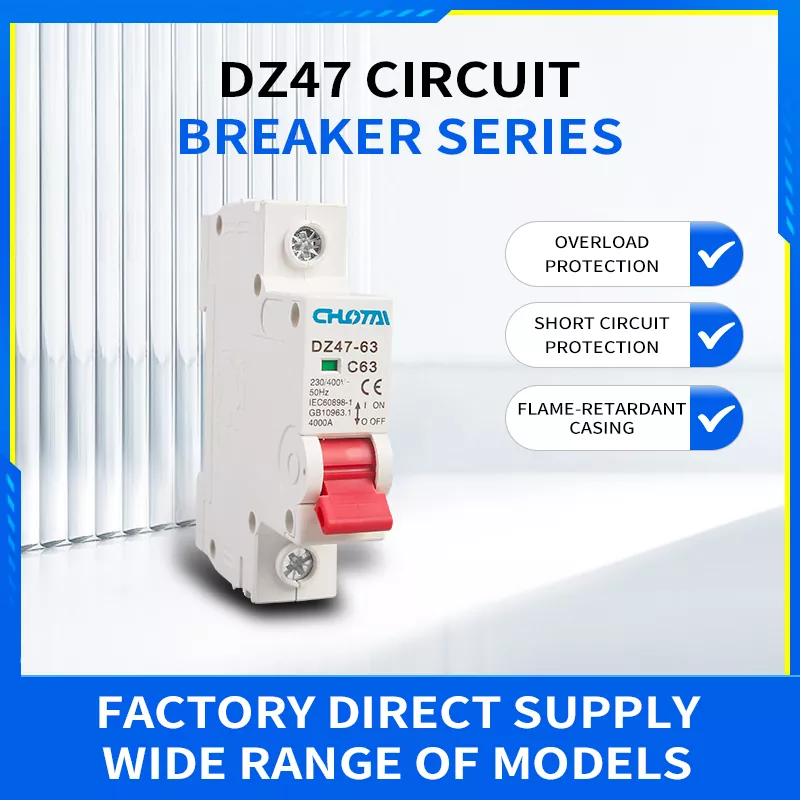

Kuusi ydinetua

Ammattimaisen tekniikan avulla katkaisijamme on varustettu 6 ydinturvatakuulla:

• Oikosulkusuojaus: Laukaisee välittömästi ja katkaisee virran oikosulun sattuessa, mikä estää palovaaran.

• Ylikuormitussuoja: Katkaisee piirin automaattisesti ylikuormitettuna, suojaa johtoja ja laitteita.

• Paloa hidastava materiaali: Korkeaa lämpötilaa kestävä, itsestään sammuva kuori, joka estää tehokkaasti tulen lähteet.

• Turvallinen sähkön käyttö: Kansainvälisten ja kansallisten standardien tiukka noudattaminen varmistaa turvallisen toiminnan.

• Tarkkuustekniikka: Huolellinen valmistusprosessi, vakaa ja luotettava suorituskyky.

• CCC-sertifiointi: Virallinen kansallinen sertifikaatti, aito tuote taatulla laadulla.

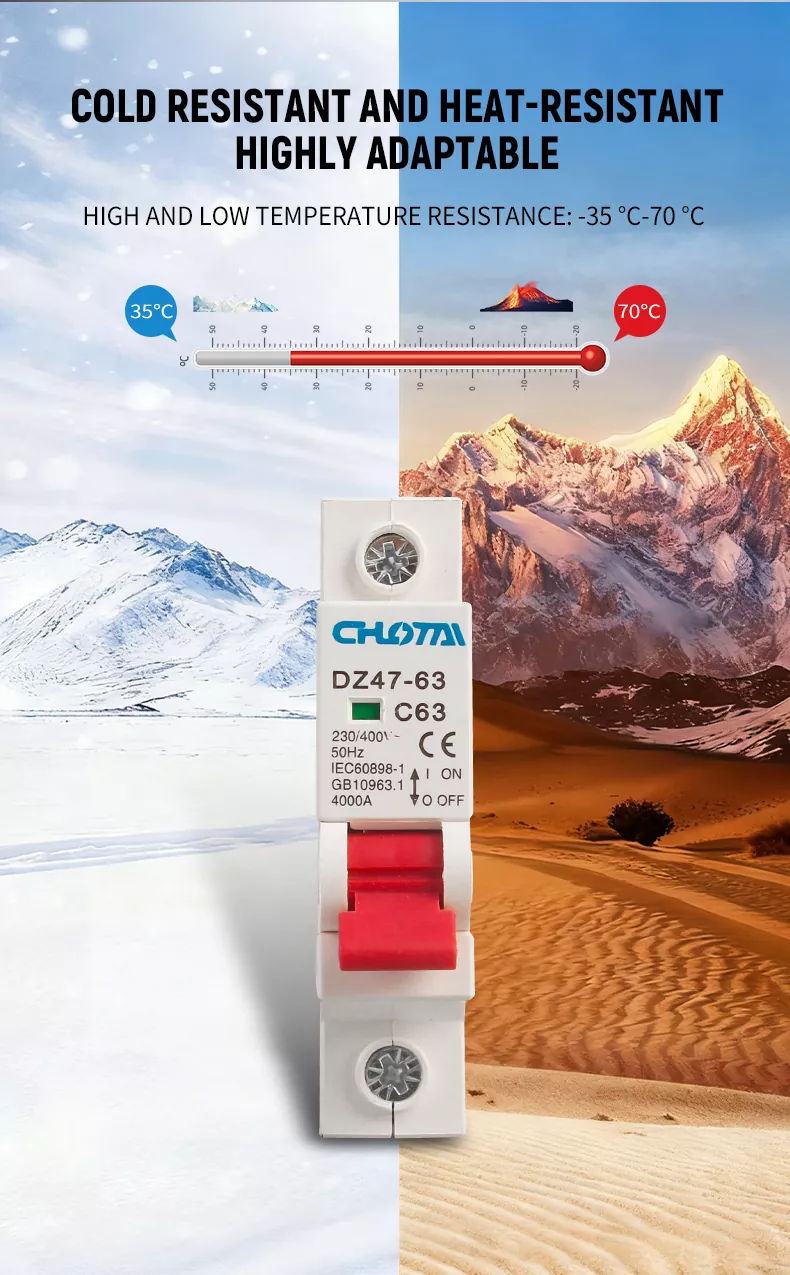

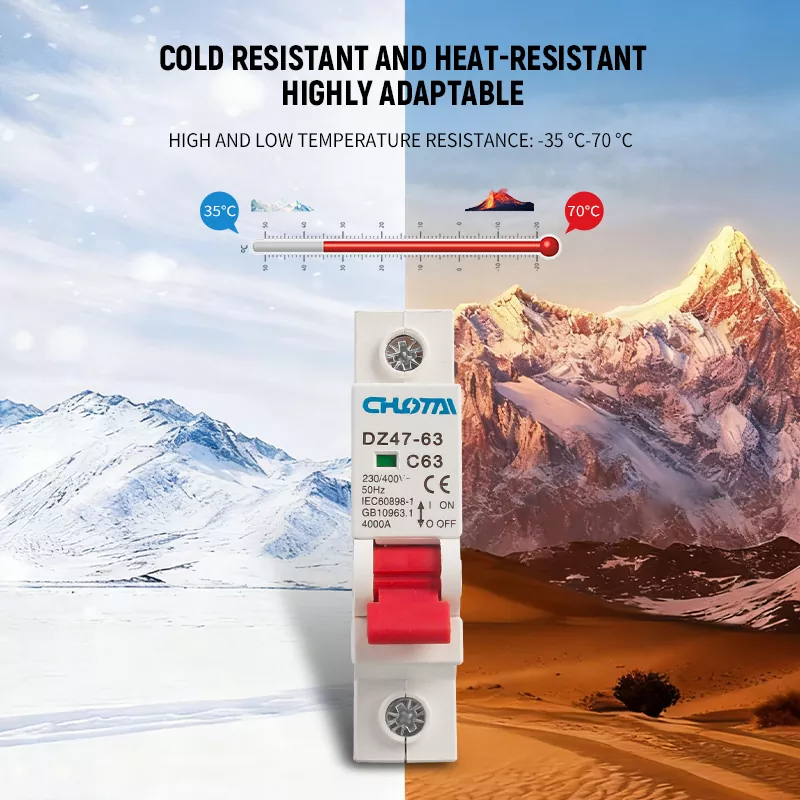

Äärimmäisen lämmönkestävyys, laaja sopeutumiskyky

Ei ole väliä äärimmäisen kylmissä tai korkeissa lämpötiloissa, se säilyttää vakaan suorituskyvyn:

• Laaja käyttölämpötila-alue: -35 ℃ - 70 ℃, sopii kylmille pohjoisille alueille ja korkean lämpötilan teollisuusympäristöihin.

• Vakaa suorituskyky: Ei vikoja tai toimintahäiriöitä äärimmäisissä lämpötiloissa, mikä takaa pitkän aikavälin luotettavan piirin suojauksen.

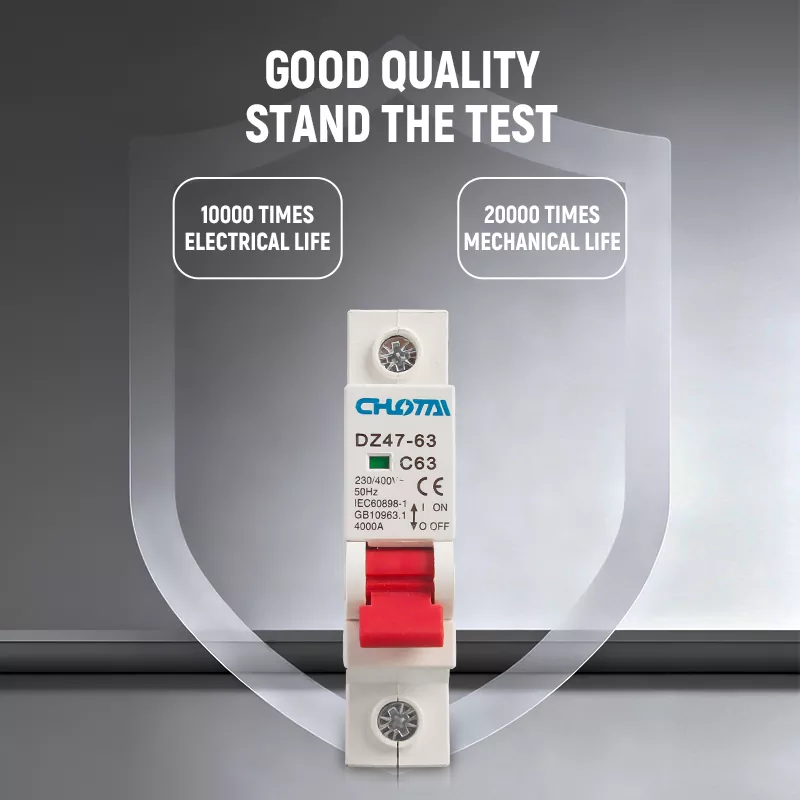

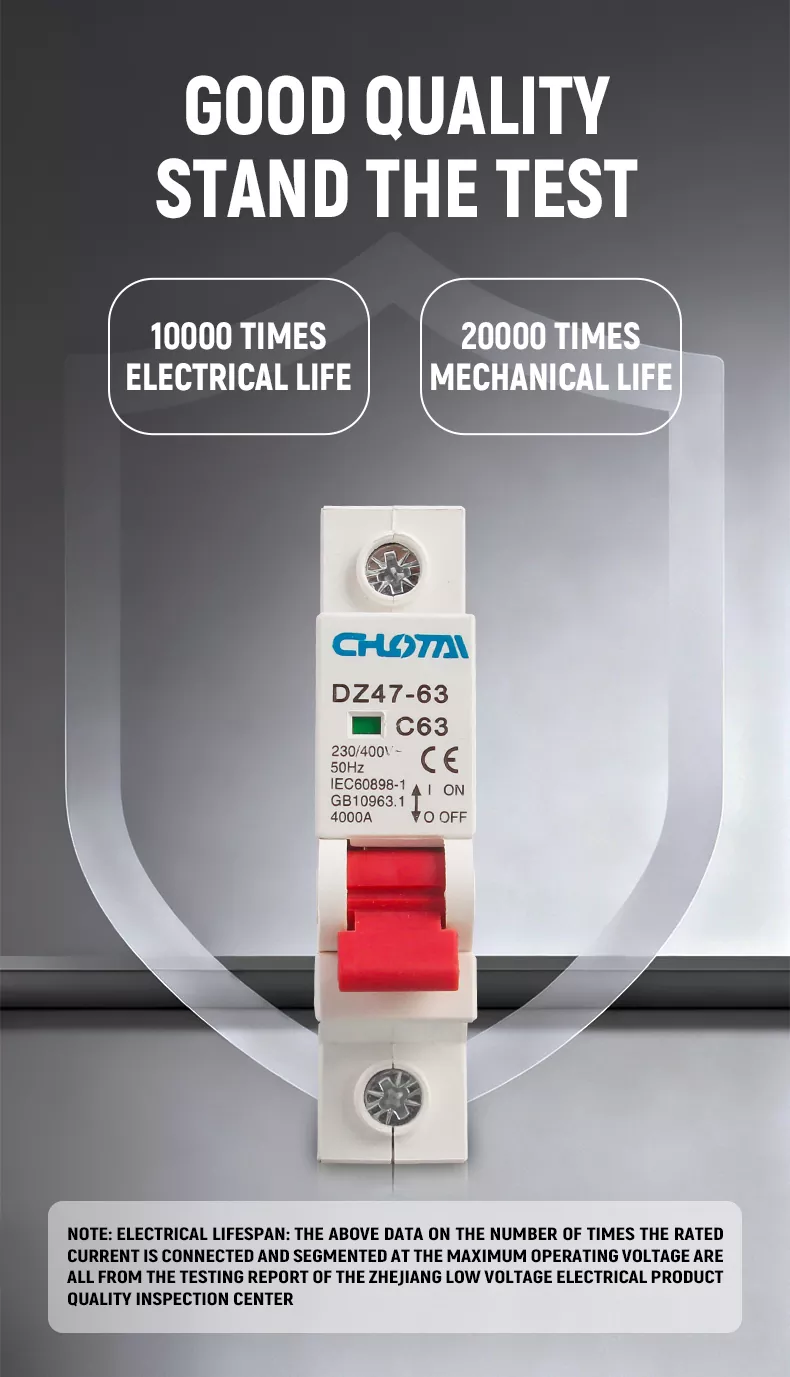

Erinomainen kestävyys, kestää ajan kokeen

Tiukka testaus takaa pitkän aikavälin vakaan käytön:

• 10000 kertaa sähköinen käyttöikä: Testannut Zhejiangin pienjännitesähkötuotteiden laaduntarkastuskeskus, vakaa suorituskyky 10 000 kertaa nimellisvirran päälle-pois maksimikäyttöjännitteellä.

• 20 000 kertaa mekaaninen käyttöikä: Tukeva sisärakenne, kestävä mekaaninen toiminta, sopii toistuviin vaihtoskenaarioihin.

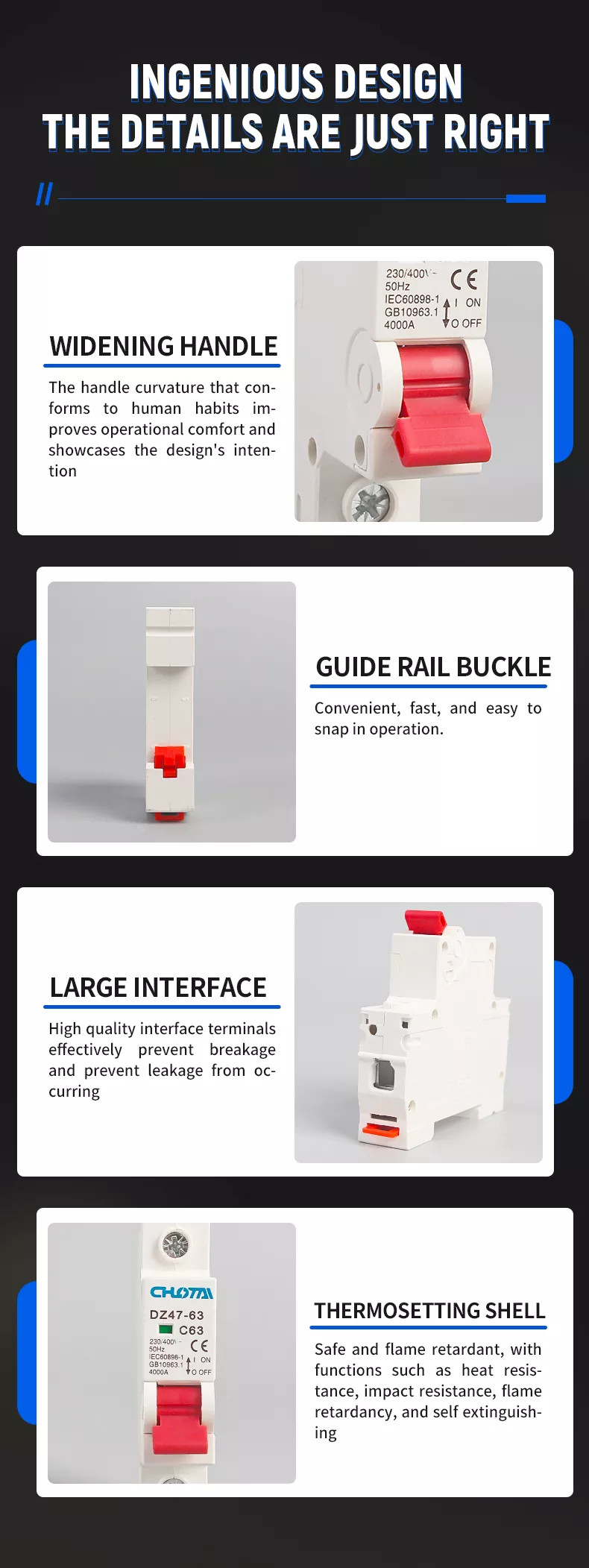

Nerokas yksityiskohtasuunnittelu

Jokainen yksityiskohta on suunniteltu käyttökokemuksen ja turvallisuuden takaamiseksi:

1. Laajentava kahva: Ergonominen kaareva kahva, mukava käyttö, helppo kytkeä päälle/pois.

2. Ohjainkiskosolki: Nopea napsautusasennus, kätevä ja nopea, sopii tavalliseen DIN-kiskoasennukseen.

3. Suuret liitäntäpäätteet: Korkealaatuiset liittimet, estävät tehokkaasti rikkoutumisen ja vuodot, varmistavat luotettavan johdotuksen.

4. Lämmössä kovettuva kuori: Turvallinen palonestoaine, lämmönkestävyys, iskunkestävyys, palonesto ja itsestään sammuvat toiminnot.

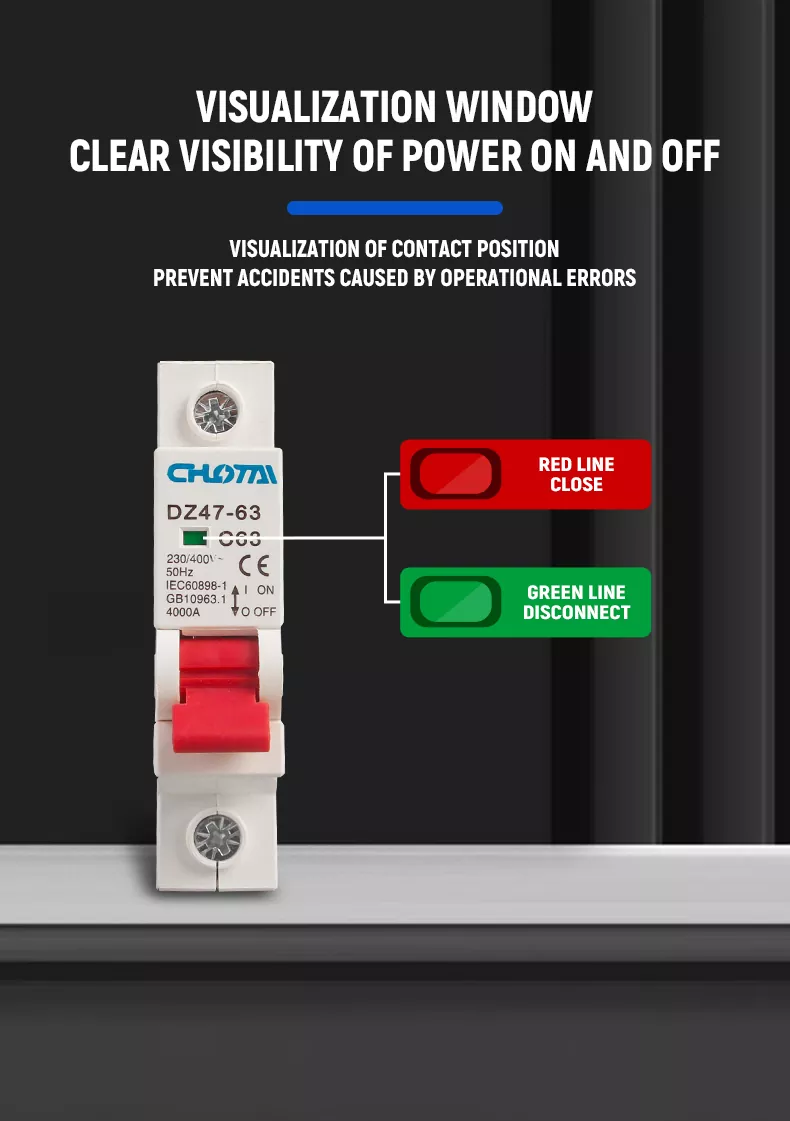

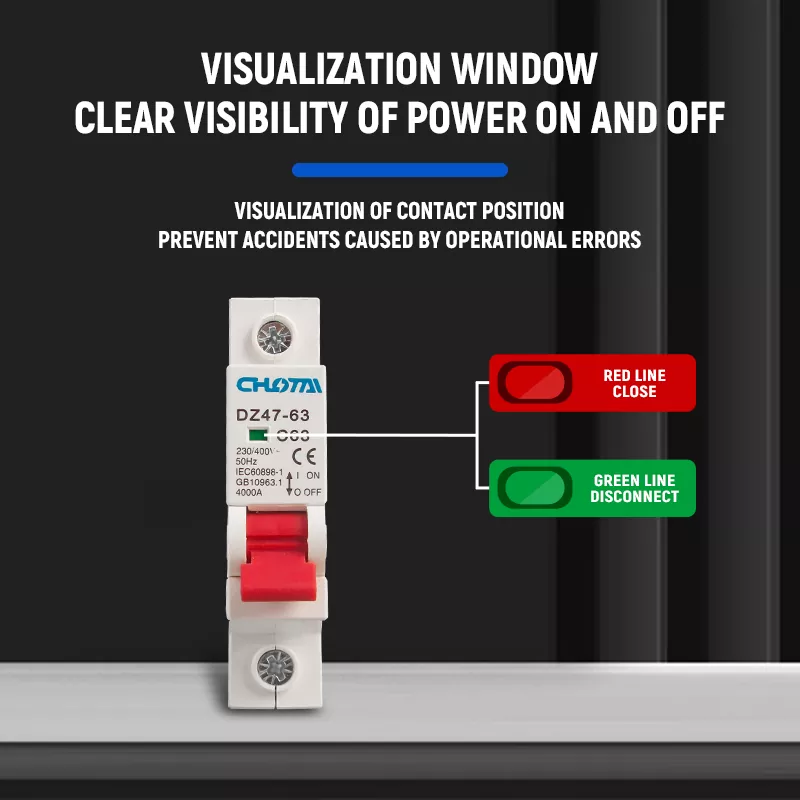

Visuaalinen tilanilmaisin, selkeä yhdellä silmäyksellä

Vältä toimintavirheet intuitiivisen tilanäytön avulla:

• Visualisointi-ikkuna: Selvä näkyvyys virran päälle/pois-tilasta.

• Punainen viiva Sulje: Punainen näyttö tarkoittaa, että piiri on kytketty (ON).

• Vihreä viiva Katkaise yhteys: Vihreä näyttö tarkoittaa, että piiri on irrotettu (OFF), mikä estää tehokkaasti käytön aiheuttamat onnettomuudet virheitä.

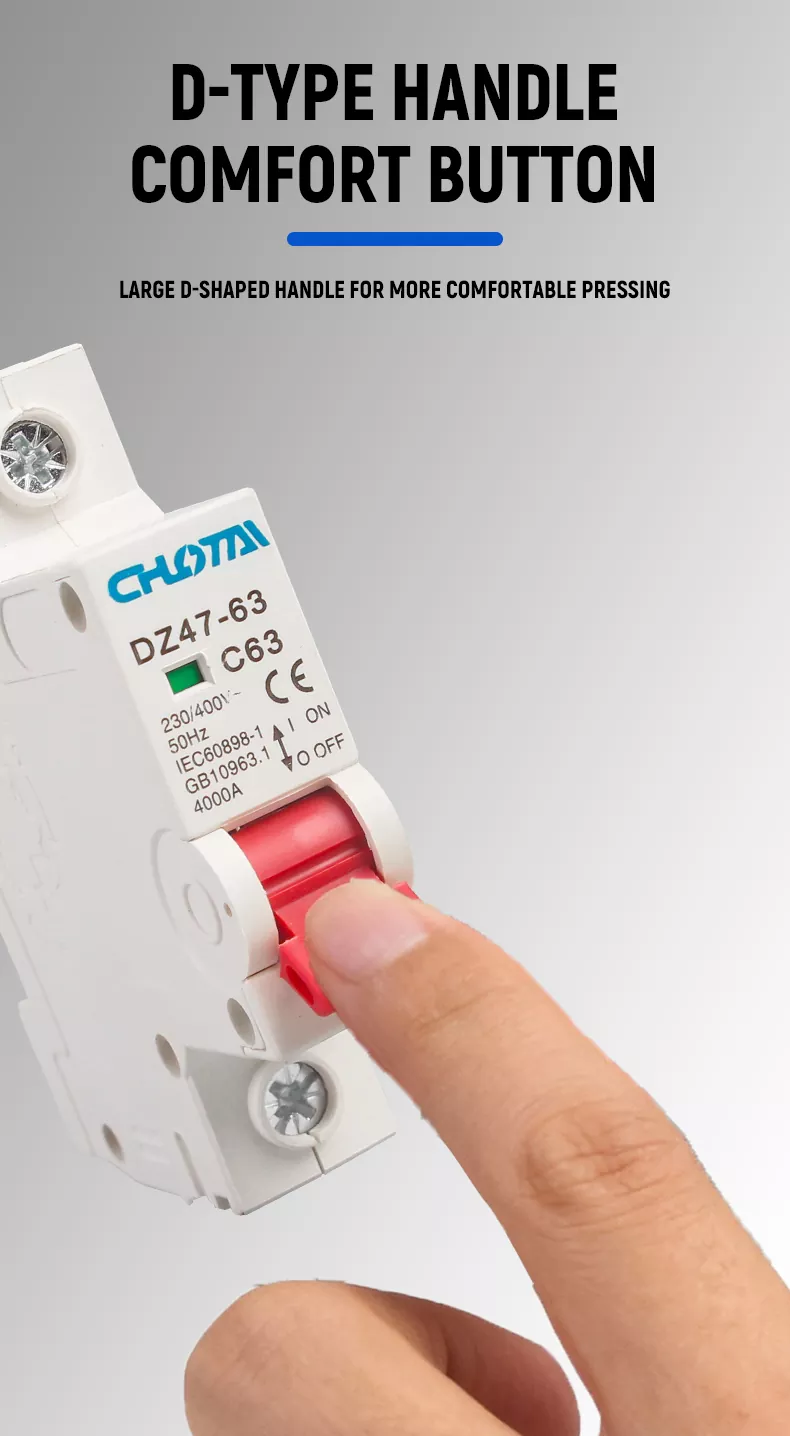

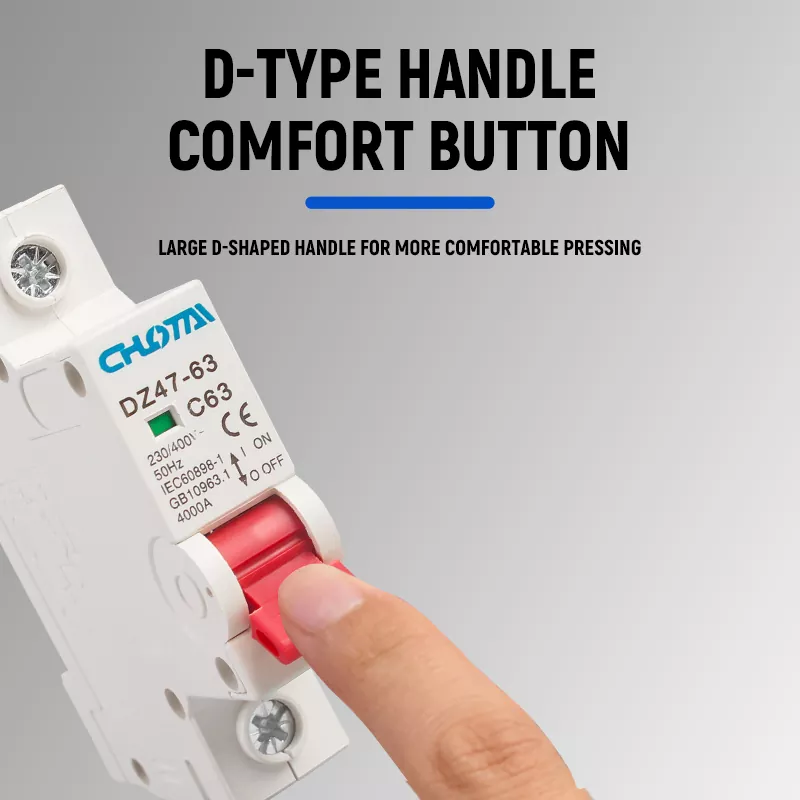

Mukava D-tyypin kädensija

Suuri D-muotoinen kahva, mukavampi puristuskokemus:

• Ergonominen muotoilu, sopii sormen säteelle, helppo käyttää jopa käsineitä käytettäessä.

• Selkeät päälle/pois-merkit, intuitiivinen käyttö, ei toimintahäiriöitä.

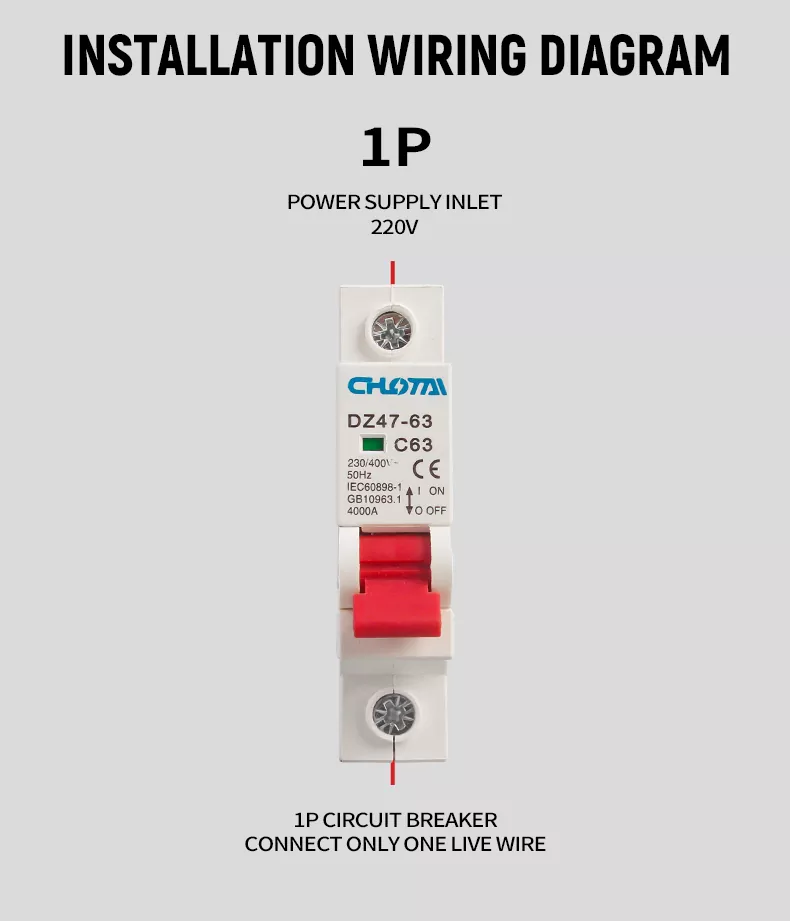

1P-asennuskytkentäkaavio

Yksinkertainen ja selkeä kytkentäopas, helppo asentaa:

• 1P katkaisija: Liitä vain yksi jännitteinen johto.

• Virtalähteen sisääntulo: 220 V jännitteellinen johto kytketty ylempään liittimeen, alempi liitin kytketty kuormaan.

• Huom: Nollajohtoa ei ole kytketty 1P-katkaisijaan, liitä se nollatankoon erikseen.

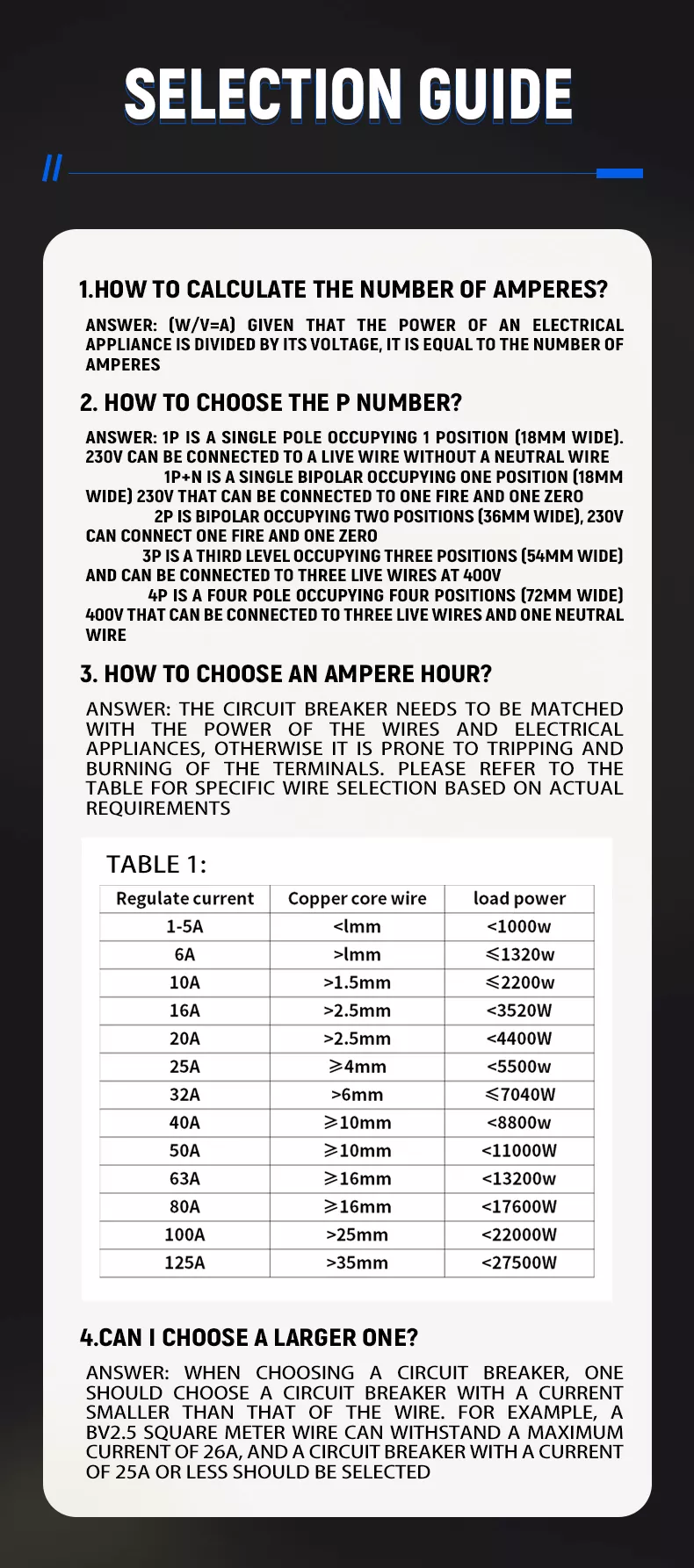

Valintaopas

1. Kuinka laskea ampeerien määrä?

Kaava:Virta (A) = teho (W) / jännite (V)

Laske tarvittava nimellisvirta sähkölaitteiden tehon ja jännitteen mukaan.

2. Kuinka valita napaluku?

3. Kuinka valita ampeeriluokitus?

Katkaisija on sovitettava johtoon ja sähkövirtaan, jotta vältytään laukaisulta tai liittimen palamiselta. Katso alla oleva taulukko johtojen valinnasta:

4. Voinko valita suuremman?

Ei. Katkaisijaa valittaessa nimellisvirran tulee olla pienempi kuin johtimen kestovirta.

Esimerkki: BV2,5 mm²:n johto kestää enintään 26 A:n virran, joten on valittava enintään 25 A:n katkaisija.

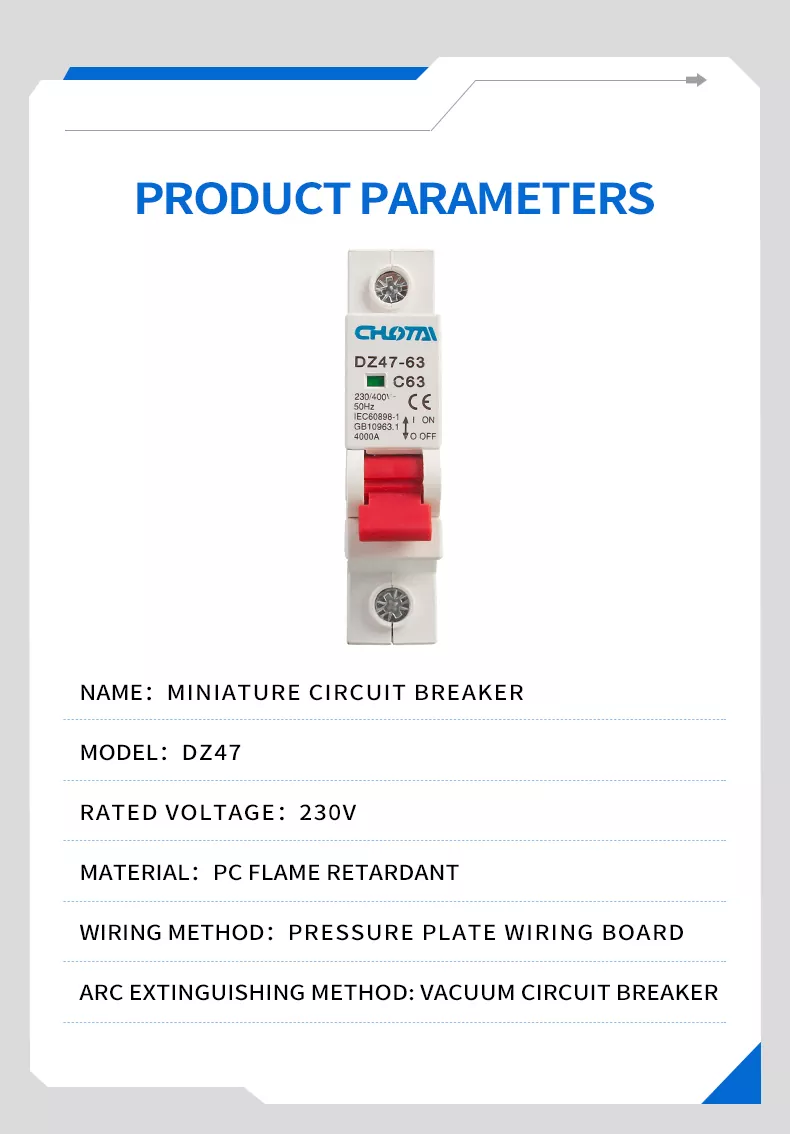

Tuoteparametrit

FAQ

Q1: Mitä eroa on 1P-, 2P-, 3P- ja 4P-katkaisimilla?

V: 1P on yhden jännitteisen johdon suojaukseen (230 V), 2P on jännitteellisen + nollajohdon suojaukseen (230 V), 3P on tarkoitettu kolmivaiheinen jännitteinen johdinsuoja (400 V), 4P on kolmivaiheinen jännitteellinen + nollajohtimien suojaus (400 V). Valitse sen mukaan piirityyppisi mukaan.

Q2: Voidaanko tätä katkaisijaa käyttää ilmastointilaitteissa/vedenlämmittimissä?

V: Kyllä. 63A 1P mallille se soveltuu suuritehoisiin piireihin, joissa on kuparijohdin ≥16mm² ja kuormitusteho <13200W, kuten kodin pääportti, suuret ilmastointilaitteet jne.

Q3: Mikä on katkaisijan käyttöikä?

V: Sillä on 10 000 kertaa sähköinen ja 20 000 kertaa mekaaninen käyttöikä normaalissa käytössä yli 10 vuotta, ja säännöllinen tarkastus on suositeltavaa.

Q4: Onko se helppo asentaa?

V: Kyllä. Se hyväksyy standardin DIN-kiskoon napsautettavan asennuksen, jossa on suuret liittimet helppoa johdotusta varten sähköasentajat ja tee-se-itse-käyttäjät.

Q5: Voiko se toimia äärimmäisen kylmissä / korkeissa lämpötiloissa?

V: Kyllä. Käyttölämpötila-alue on -35 ℃ - 70 ℃, sopii kylmille pohjoisille alueille ja korkeille lämpötiloille teollisuusympäristöissä.

K6: Mitä minun pitäisi tehdä, jos katkaisija laukeaa usein?

V: Toistuva laukaisu voi johtua ylikuormituksesta, oikosulusta tai virtapiirin vuodosta. Tarkista piirin kuormitus ja vika, poista piilotettu vaara ennen kytkimen sulkemista tai vaihda katkaisija sopivaan mitoitettuun nykyinen.
