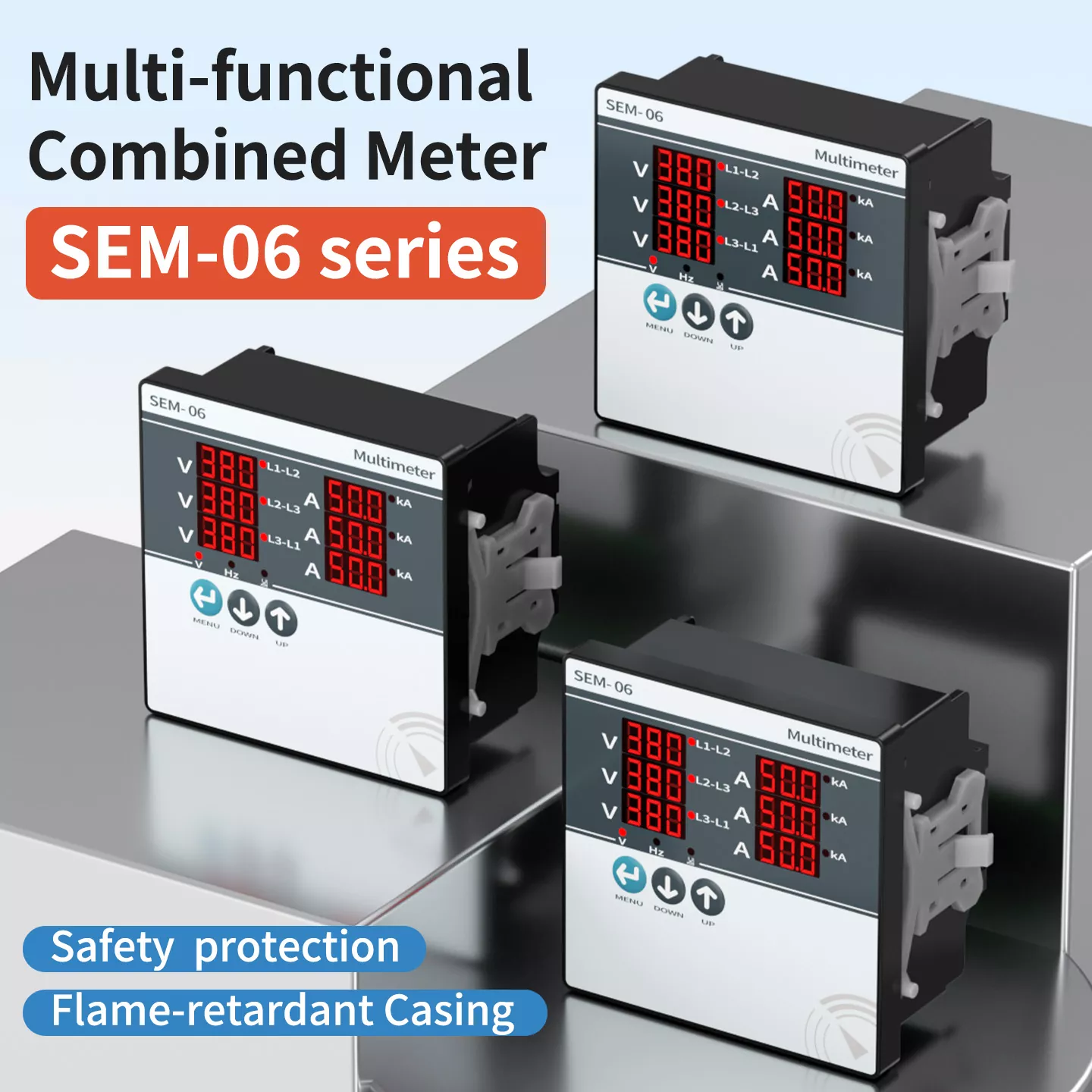

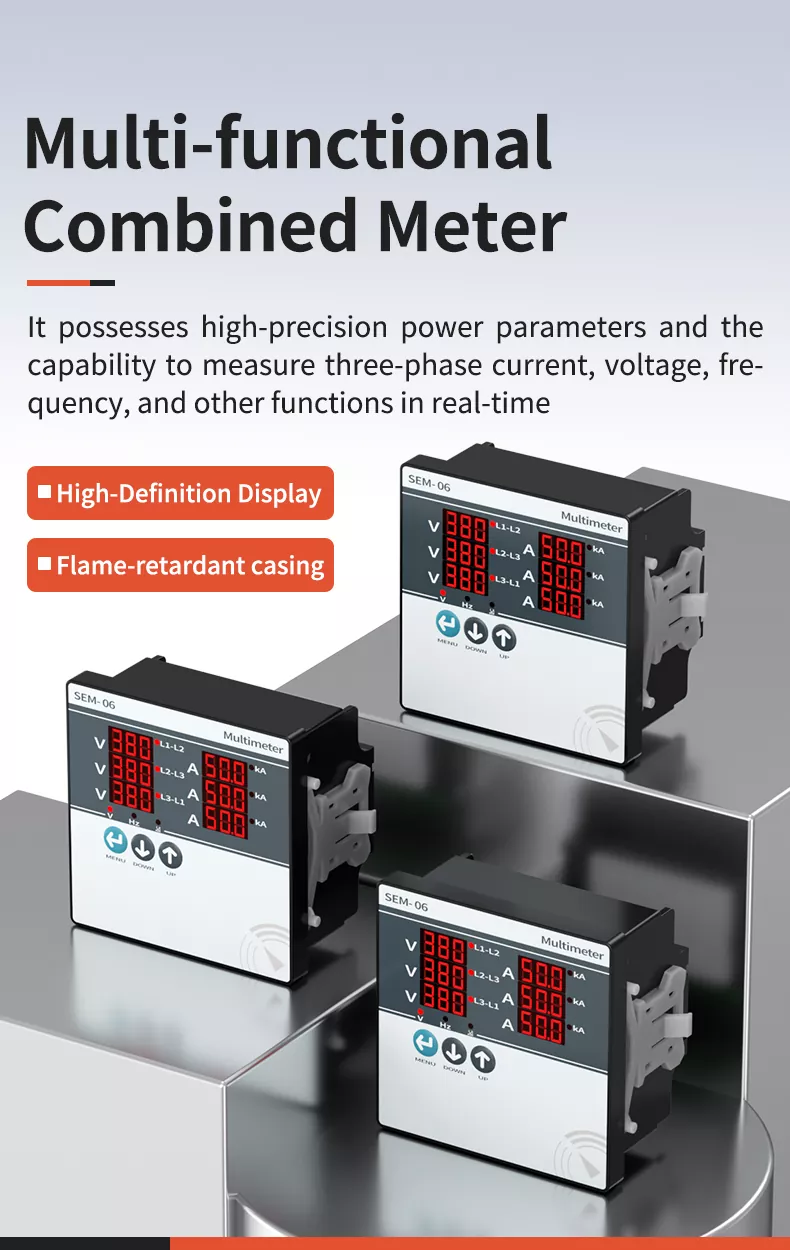

TheSEM 06 monitoiminen yhdistelmämittari by Eton on ammattitason kolmivaiheinen tehonvalvontalaite, joka on suunniteltu reaaliaikaiseen mittaukseen ja ohjaus monimutkaisissa sähköjärjestelmissä. Integroitu edistynyt SMT (Surface Mount Technology) -sirutekniikka ja integroidut piirit, se saavuttaa0,5 tason korkea tarkkuus kolmivaiheisen jännitteen, kolmivaihevirran ja taajuusarvojen reaaliaikaiseen valvontaan. Kanssa a teräväpiirto-LED-suuri näyttö, intuitiiviset ohjauspainikkeet ja tukeva palosuojattu kotelo yhdistävät tarkkuussuorituskyky ja toiminnan yksinkertaisuus. Sen napsautusasennus ja standardoidut mitat tekevät siitä sopii täydellisesti teollisuusautomaatio-, jakelukaappi- ja sähköverkon sähköasemaprojekteihin ja tarjoaa vakaan ja luotettava datatuki sähköjärjestelmän hallintaan.

Yrityksen esittely

Sitoutunut tarjoamaan kokonaisvaltaisia ​​palveluita teollisuusautomaation ohjaukseen. Täytä tarpeet kaikilla osa-alueilla sähköjärjestelmä tarkalla, luotettavalla, energiaa säästävällä ja ympäristöystävällisellä älykkäällä sähkönjakelulla tuotteita. Noudatamme tiukkaa laadunvalvontaa tutkimuksesta ja kehityksestä tuotantoon ja varmistamme, että jokainen tuote täyttää kansainväliset vaatimukset standardeja ja pyrimme olemaan luotettava kumppani voimalaiteteollisuuden globaaleille asiakkaille.

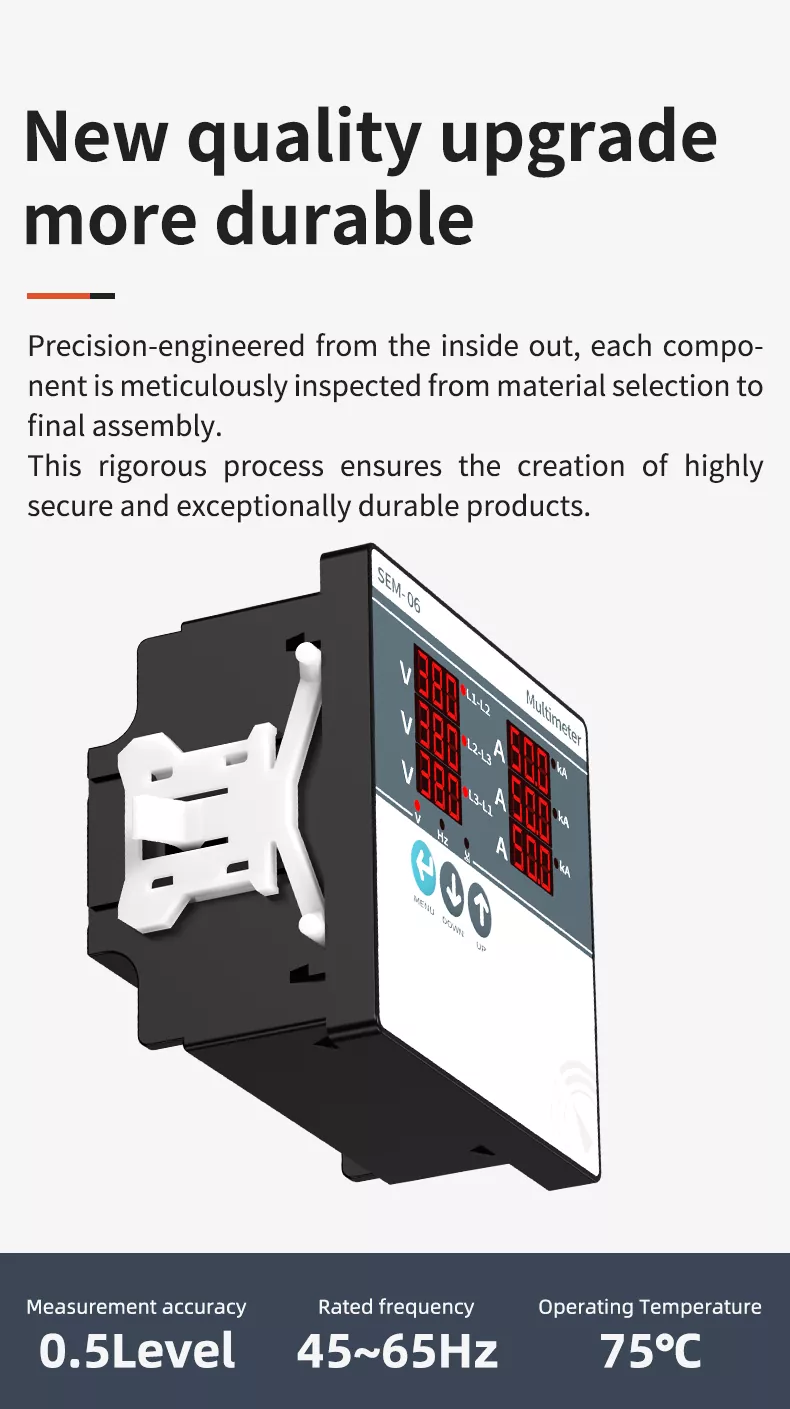

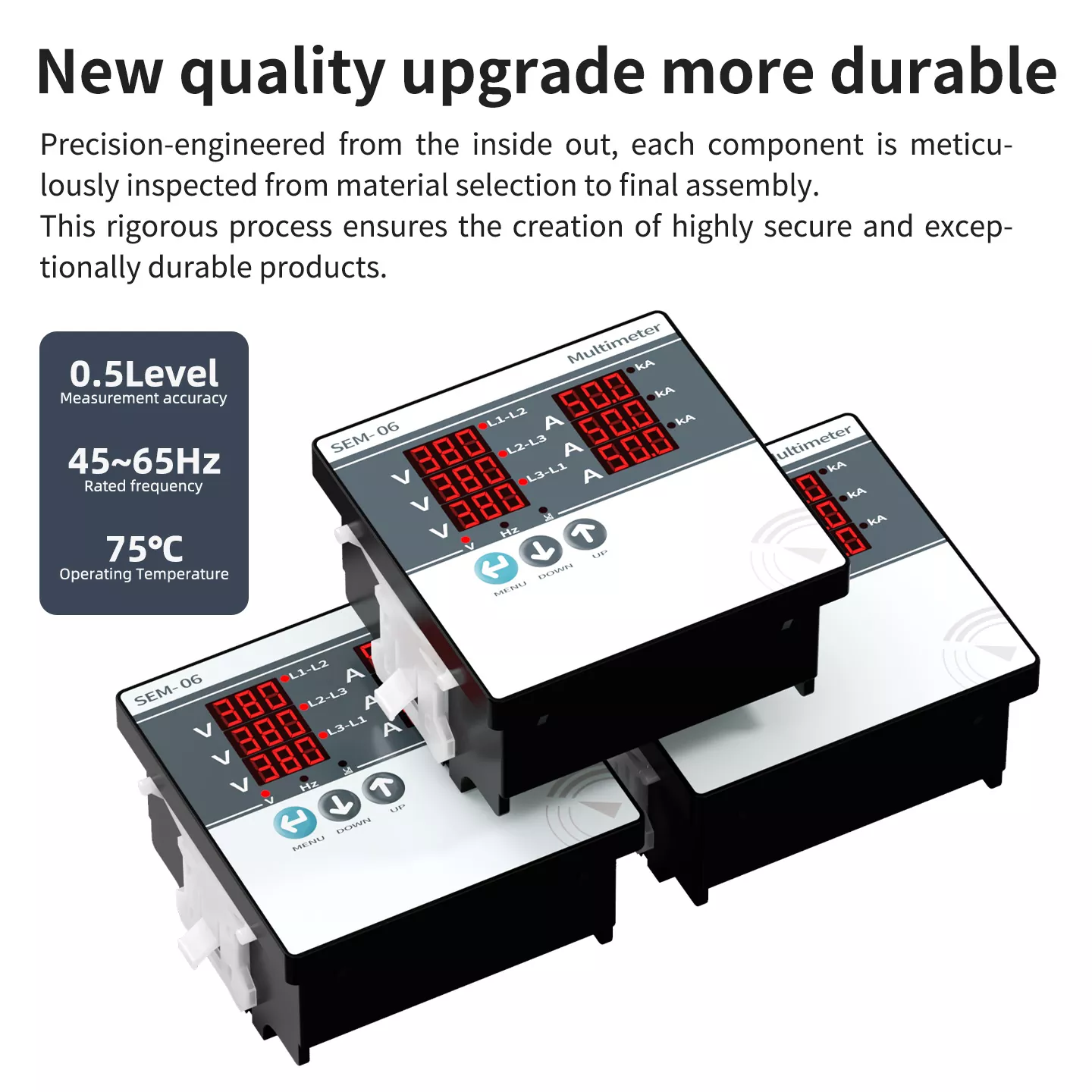

Uusi laatupäivitys ja kestävämpi

Tarkasti suunniteltu sisältä ulospäin, jokainen SEM 06 -monitoimisen yhdistelmämittarin komponentti on huolellisesti suunniteltu tarkastettu – raaka-aineen valinnasta ja komponenttien käsittelystä lopulliseen kokoonpanoon ja vanhentamistestaukseen. Tämä tiukka tuotantoprosessi eliminoi mahdolliset laaturiskit ja varmistaa, että tuote on erittäin turvallinen, korroosionkestävä ja poikkeuksellisen kestävä. Se kestää pitkäaikaista käyttöä ankarissa teollisuusympäristöissä, lyhyellä aikavälillä käyttölämpötilan sieto jopa 75°C, täyttää täysin massatilausten ja pitkän aikavälin kestävyysvaatimukset hankehakemuksia.

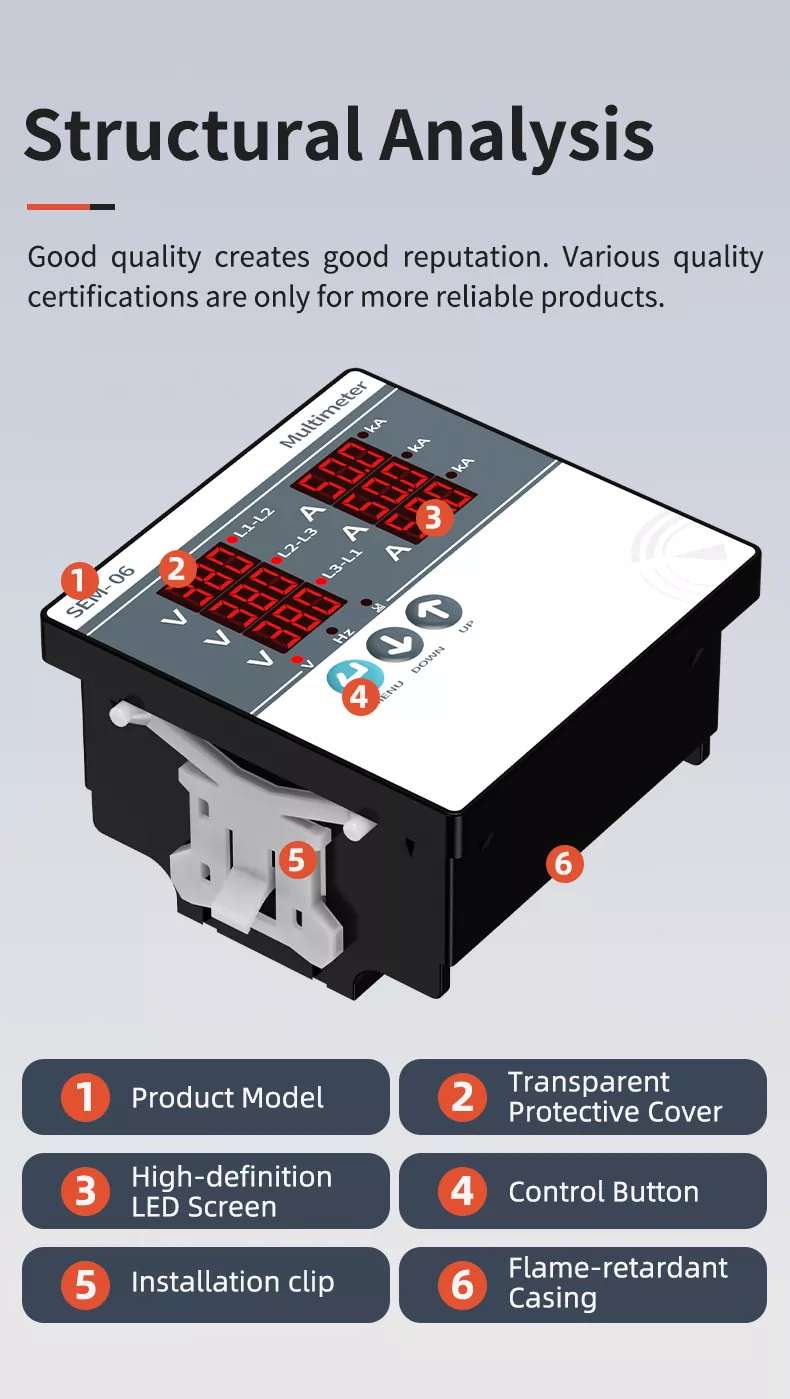

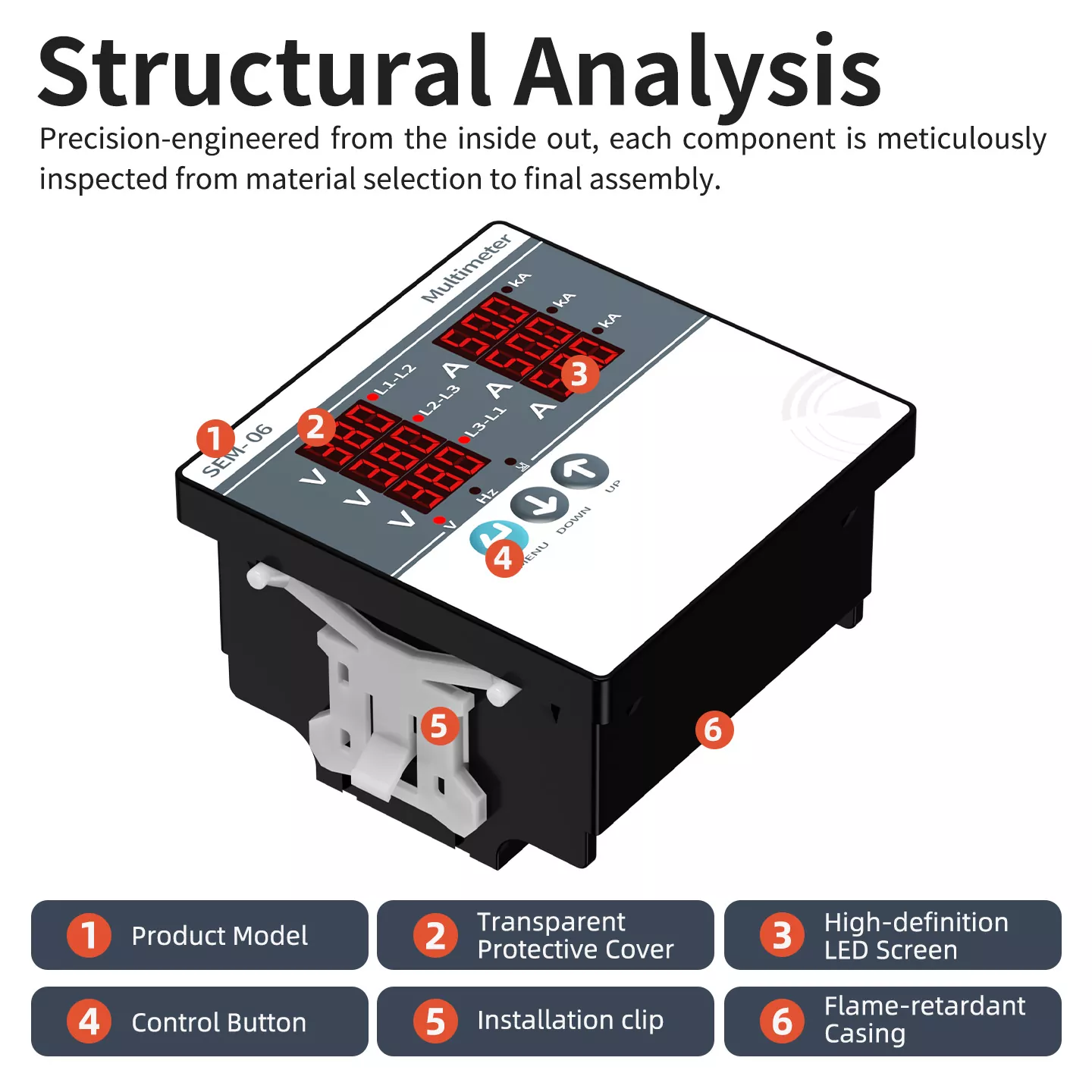

Rakenneanalyysi

SEM 06 -monitoimimittarilla on tieteellinen ja vankka rakennesuunnittelu, ja jokainen osa on optimoitu suorituskyvyn ja käytettävyyden vuoksi:

1. Tuotemallin merkki: Selkeät SEM 06 -merkinnät mahdollistavat nopean mallin tunnistamisen ja myynnin jälkeisen tuen.

2. Läpinäkyvä suojakuori: Suojaa LED-näyttöä pölyltä, öljyltä ja fyysisiltä vaurioilta ja varmistaa samalla tietojen esteettömän katselun.

3. Teräväpiirto LED-näyttö: Ydinnäyttökomponentti kolmivaiheisen jännite-, virta- ja taajuustietojen selkeään esittämiseen.

4. Ohjauspainikkeet (MENU/ALAS/YLÖS): Intuitiivinen käyttö parametrien asettamiseen, tiedonvaihtoon ja toimintojen säätöön.

5. Asennusklipsi: Snap-on-muotoilu tukevaan paneelin kiinnitykseen, mikä mahdollistaa nopean purkamisen ja huollon.

6. Paloa hidastava kotelo: Päärunkorakenne on valmistettu erittäin lujasta paloa hidastavasta ABS:stä, mikä varmistaa laitteiden yleisen turvallisuuden.

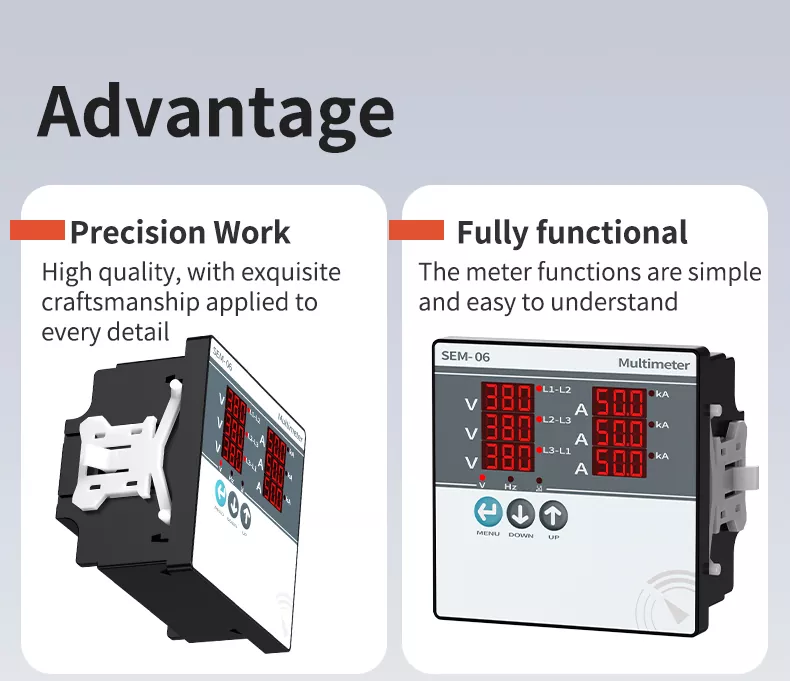

Ydin etu

1. Tarkkuustyötä: Hienoa ammattitaitoa sovelletaan jokaiseen yksityiskohtaan – sileästä, purseetta kotelon pinnasta tasaiseen juotteeseen sisäosien liitokset. Erittäin tarkka valmistusprosessi takaa vakaan suorituskyvyn ja johdonmukaisuuden laatua.

2. Täysin toimiva ja käyttäjäystävällinen: Mittari integroi kolmivaiheisen jännitteen, virran ja taajuuden mittauksen ydintoiminnot. Sen yksinkertainen painike toiminta ja selkeä tietojen luokittelu tekevät siitä helposti hallittavan myös ei-ammattimaisille käyttäjille tehokas tehoparametrien hallinta.

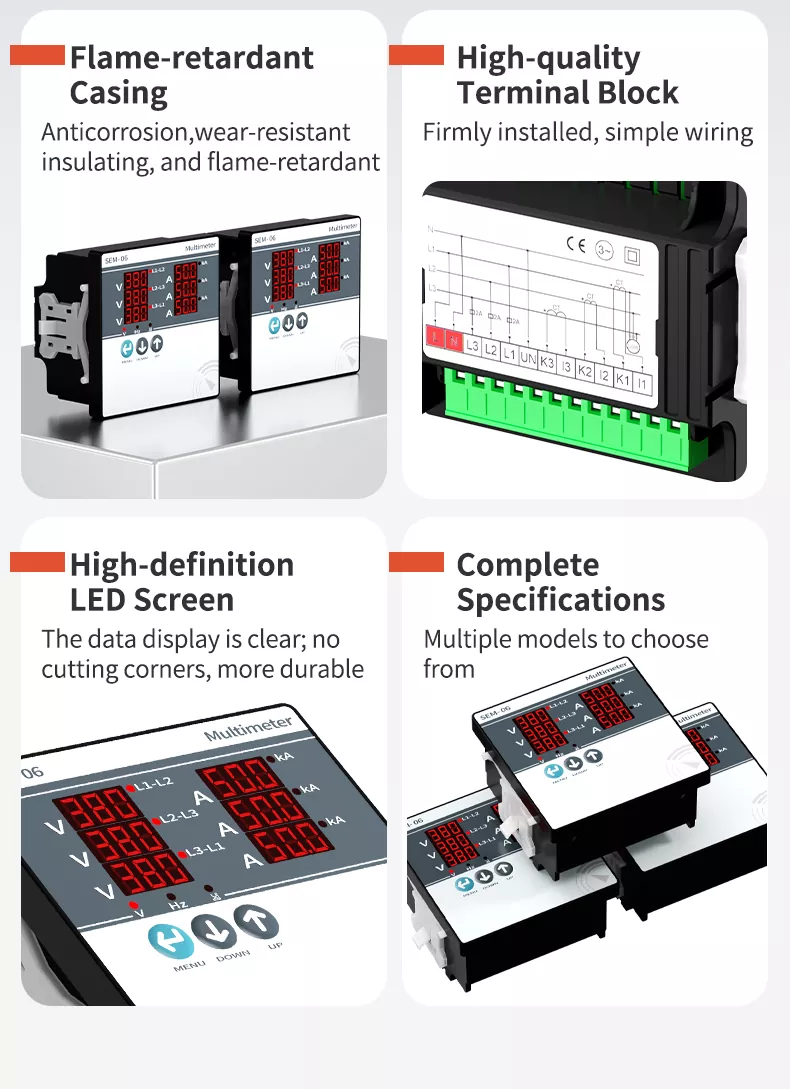

Neljä ydinmyyntipistettä

• Paloa hidastava kotelo: Valmistettu korkealaatuisesta ABS-materiaalista, se on ruosteenestävä, kulutusta kestävä, eristävä ja paloa hidastava, tehokkaasti estämään oikosulkujen tai ylikuormituksen aiheuttamat palovaarat.

• Laadukas päätelohko: Siististi järjestetyt kupariset riviliittimet, joilla on hyvä johtavuus, pieni tehohäviö ja solkityyppinen asennus kiinnitys välttäen tärinän aiheuttamaa löystymistä.

• Teräväpiirto LED-näyttö: Suurikokoinen digitaalinen näyttö, jossa 360° ei kuolleita kulmia, vahva häiriönestokyky ja selkeät tiedot esitys jopa voimakkaassa valossa tai monimutkaisissa sähkömagneettisissa ympäristöissä.

• Täydelliset tekniset tiedot: Saatavana kahdessa vakiokoossa (72 × 72 mm, 96 × 96 mm) erilaisten paneelien asennusvaatimusten mukaan. malleja erilaisiin projektitarpeisiin.

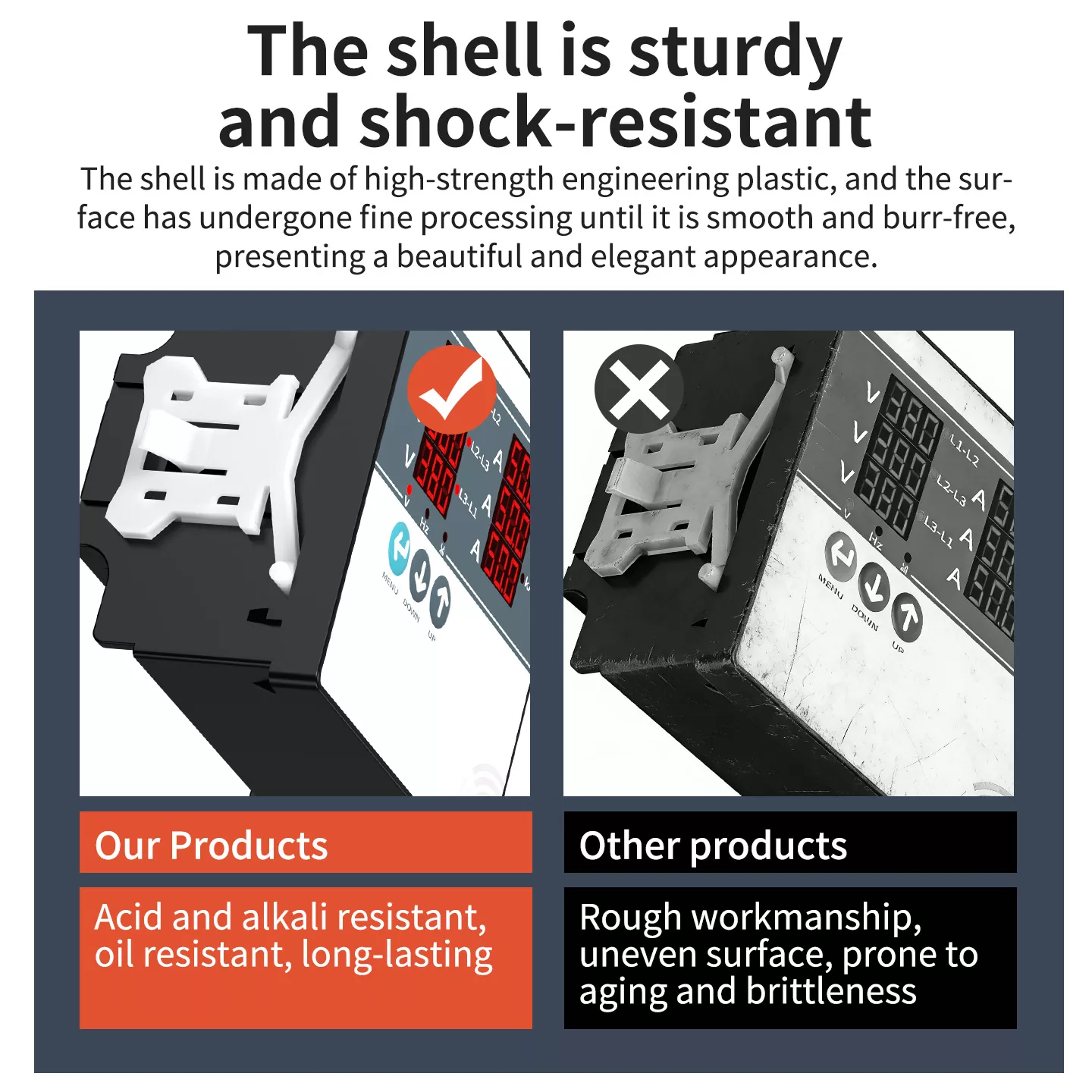

Kuori on tukeva ja iskunkestävä

SEM 06 -monitoimisen yhdistelmämittarin kotelo on valmistettu erittäin lujasta teknisestä muovista, jota käsitellään hienolla pinnankäsittelyllä sileän, jäysteetön viimeistely, jonka ulkonäkö on tyylikäs ja ammattimainen. Se ylpeilee erinomainen iskun- ja puristuskestävä suorituskyky, joka kestää mekaanista tärinää ja pieniä iskuja yleistä teollisuuskohteissa ilman rakenteellisia vaurioita tai suorituskyvyn heikkenemistä. Lisäksi materiaali on happoa ja alkalinkestävä ja öljynkestävä, mikä pidentää tehokkaasti tuotteen käyttöikää vaativassa työssä ympäristöissä.

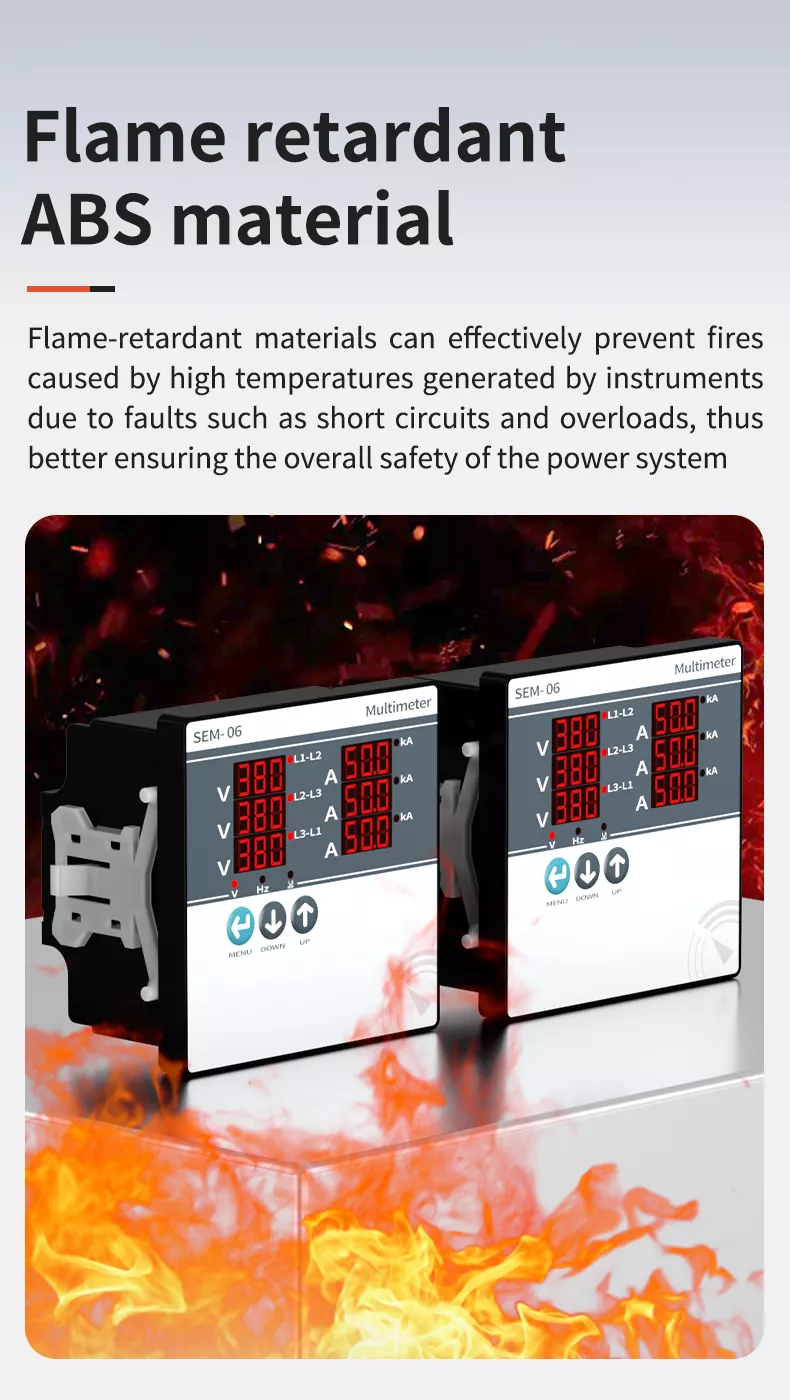

Paloa hidastava ABS-materiaali

SEM 06 -mittarin kotelo täyttää tiukat turvallisuusstandardit, sillä se käyttää korkealaatuista paloa hidastavaa ABS-tekniikkaa. Paloa hidastavat materiaalit voivat tehokkaasti estää palamista ja estää korkean aiheuttaman tulen leviämisen laitevikojen, kuten oikosulkujen ja ylikuormituksen, aiheuttamia lämpötiloja. Tämä muotoilu eliminoi pohjimmiltaan paloturvallisuusriskit, jotka tarjoavat luotettavan turvallisuustakuun koko sähköjärjestelmälle ja tekevät siitä käyttökelpoisen paloalttiissa teollisuus- ja kaupallisissa paikoissa.

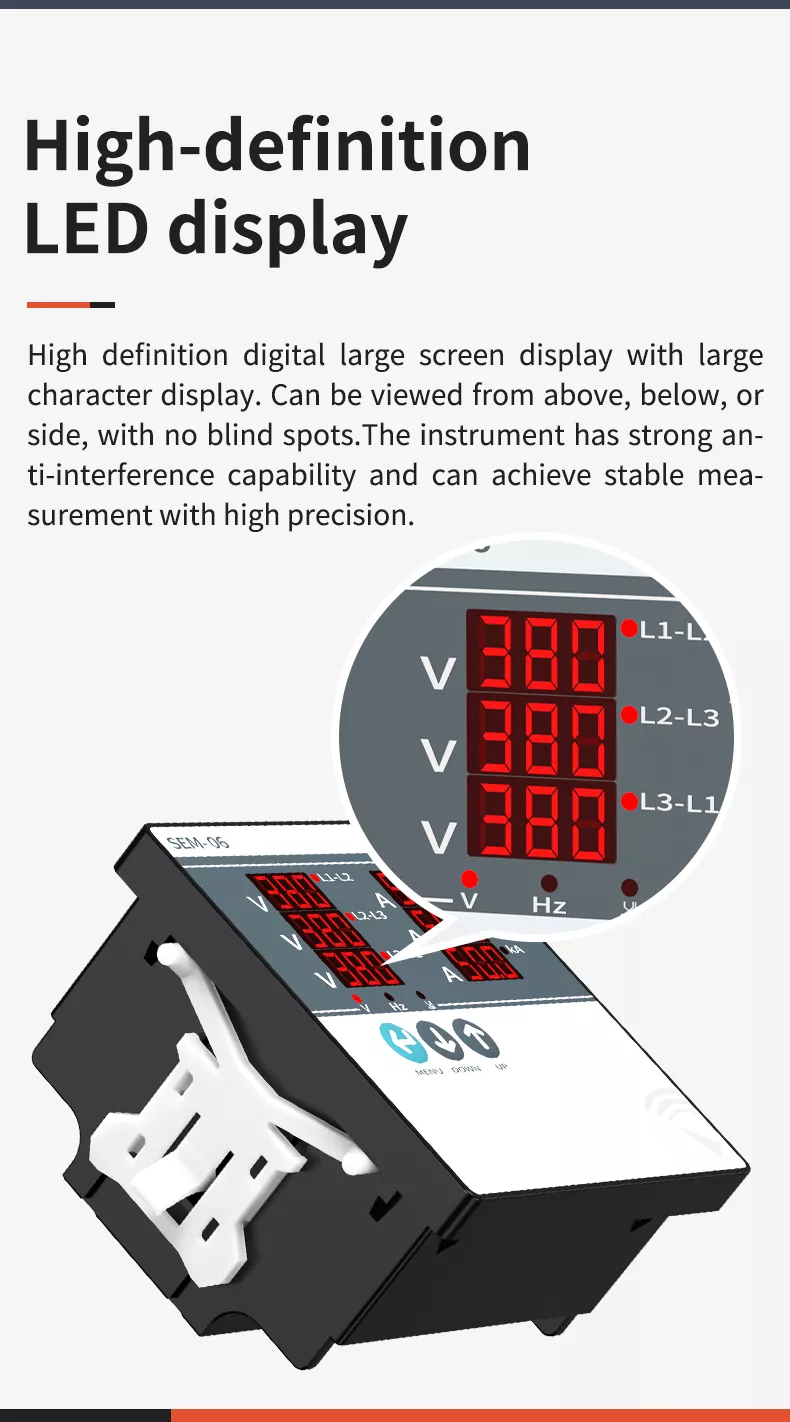

Teräväpiirto LED-näyttö

HD-digitaalisella suurella LED-näytöllä varustetussa SEM 06 -mittarissa on suuri, kirkkaan punainen merkkejä tietojen selkeää visualisointia varten. Näyttö tukee 178° täyden näkymän katselua – ei kuolleita kulmia ylhäältä, alhaalta, tai sivukulmat – varmistavat, että käyttäjät voivat lukea tiedot nopeasti ja tarkasti mistä tahansa asennosta. Laitteessa on vahva häiriönestokyky ja vakaa piirirakenne, joka kestää ympäristön sähkömagneettisia häiriöitä laitteita, joilla saavutetaan erittäin tarkka ja vakaa mittaus myös monimutkaisissa teollisuusympäristöissä.

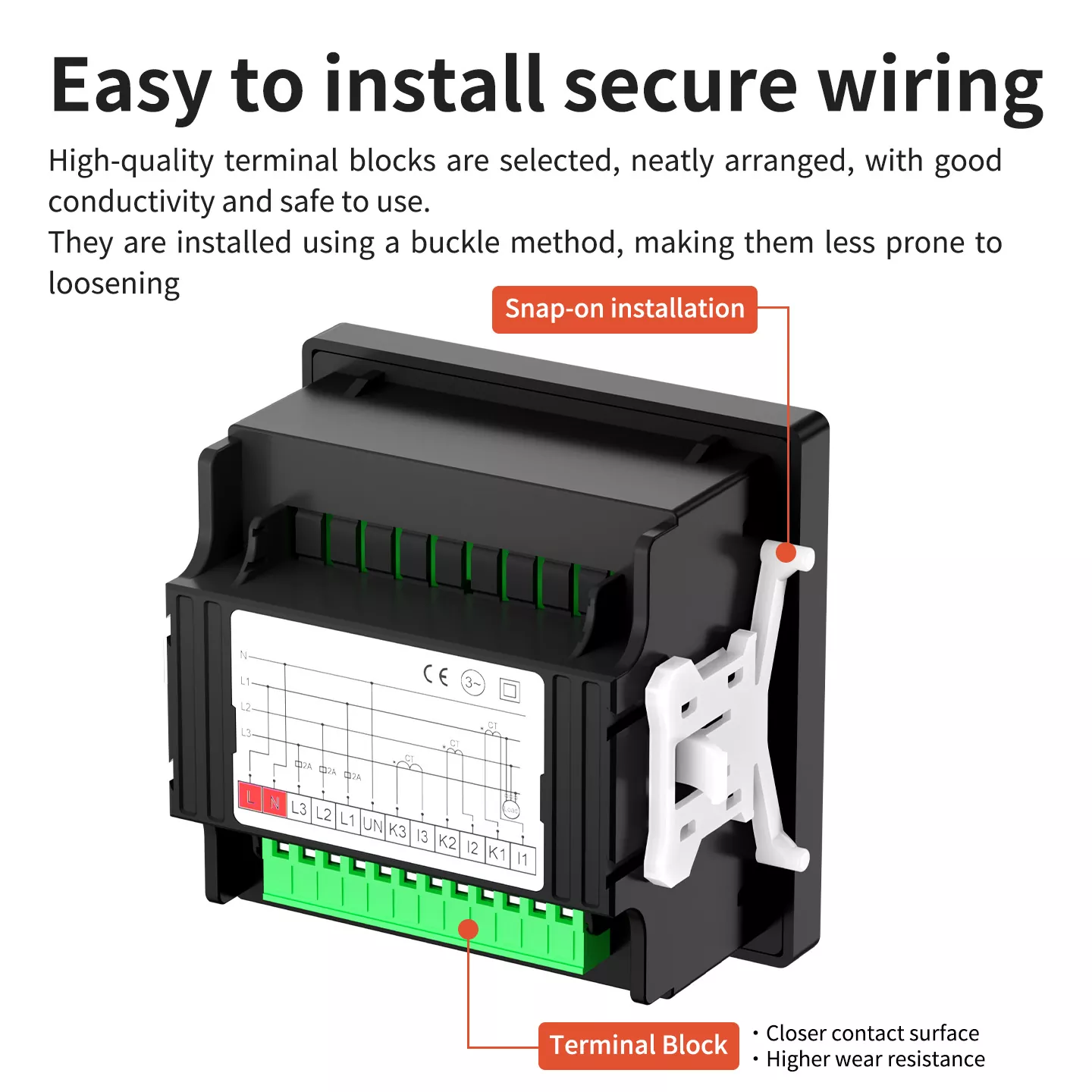

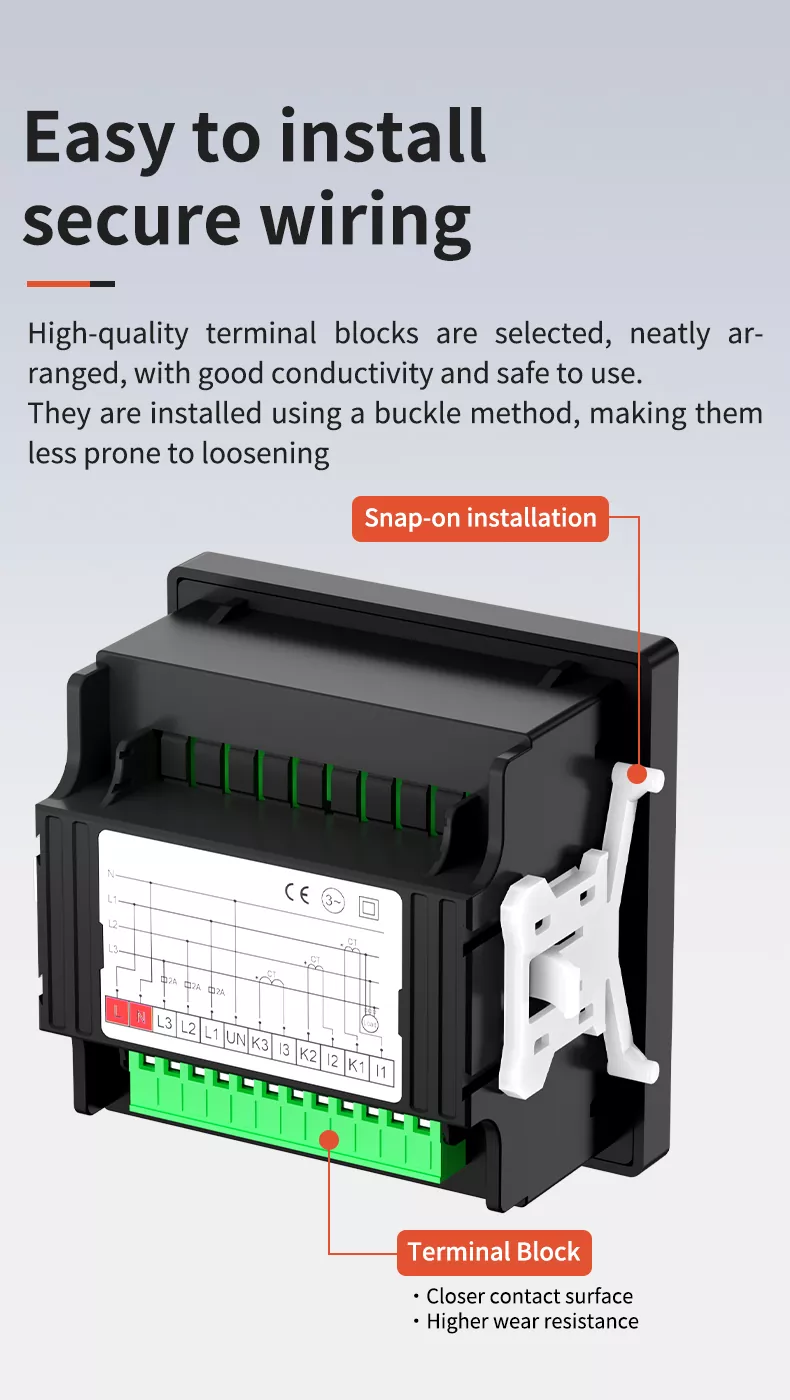

Helppo asentaa ja varma johdotus

SEM 06 monitoiminen yhdistelmämittari käyttää napsautusasennusmenetelmää, joka on tehokas ja kätevä: Aseta mittari vain paneelin etupuolelta ja kiinnitä se sisäänrakennetulla asennusklipsillä, ei monimutkaista tarvittavat työkalut. Takaosan riviliitin on valmistettu korkealaatuisesta kuparista, ja se on siististi järjestetty selkeällä johtomerkinnällä, varmistaa hyvän johtavuuden ja alhaisen kosketusvastuksen. Solkityyppinen kiinteä pääterakenne estää löystymisen pitkäkestoinen käyttö tai tärinä, välttäen johdotusviat, kuten huonot kosketukset ja oikosulut, ja varmistamalla turvallisuuden ja laitteiden vakaa toiminta.

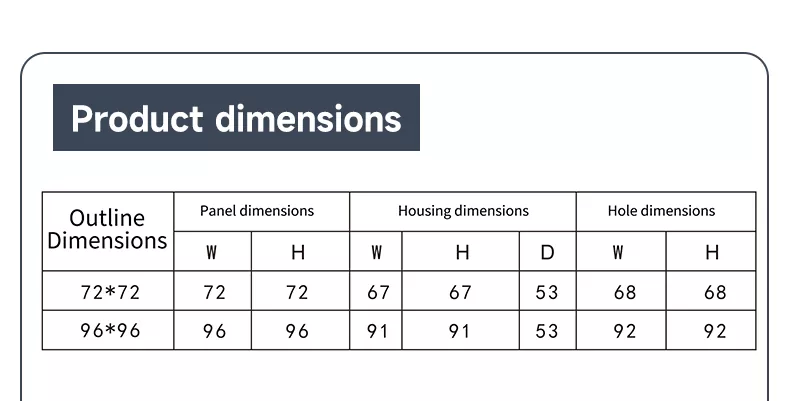

Tuotteen mitat

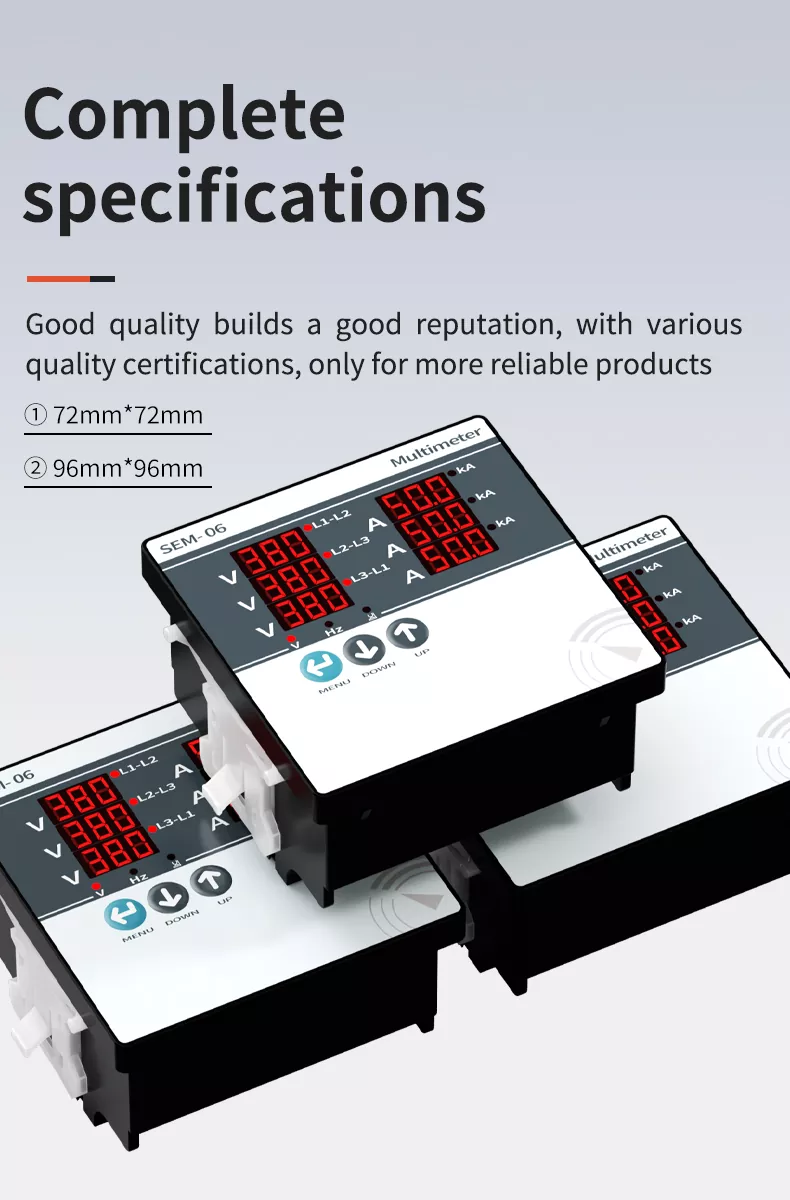

Täydelliset tekniset tiedot

Hyvä laatu rakentaa hyvää mainetta. SEM 06 monitoiminen yhdistelmämittari on läpäissyt monen osapuolen ammattilaisen tarkastukset ja saanut arvovaltaiset laatusertifikaatit. Sitä on saatavana kahdessa vakiokoossa - 72 × 72 mm ja 96 × 96 mm – yhteensopiva alan yleisimpien paneeliasennusvaatimusten kanssa. Olipa pienille ja keskikokoisia jakelukaappeja tai suuria teollisuusautomaatiolaitteita, löytyy sopiva malli, joka sopii täydellisesti vastaamaan erilaisten projektien ja asiakkaiden monipuolisiin tarpeisiin.

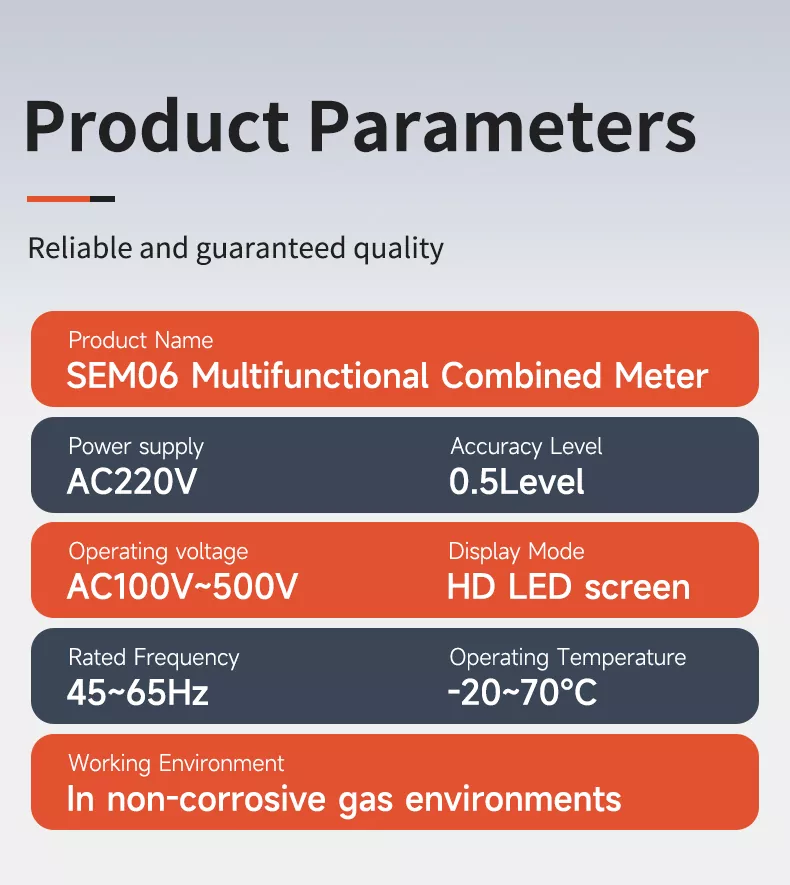

Tuoteparametrit

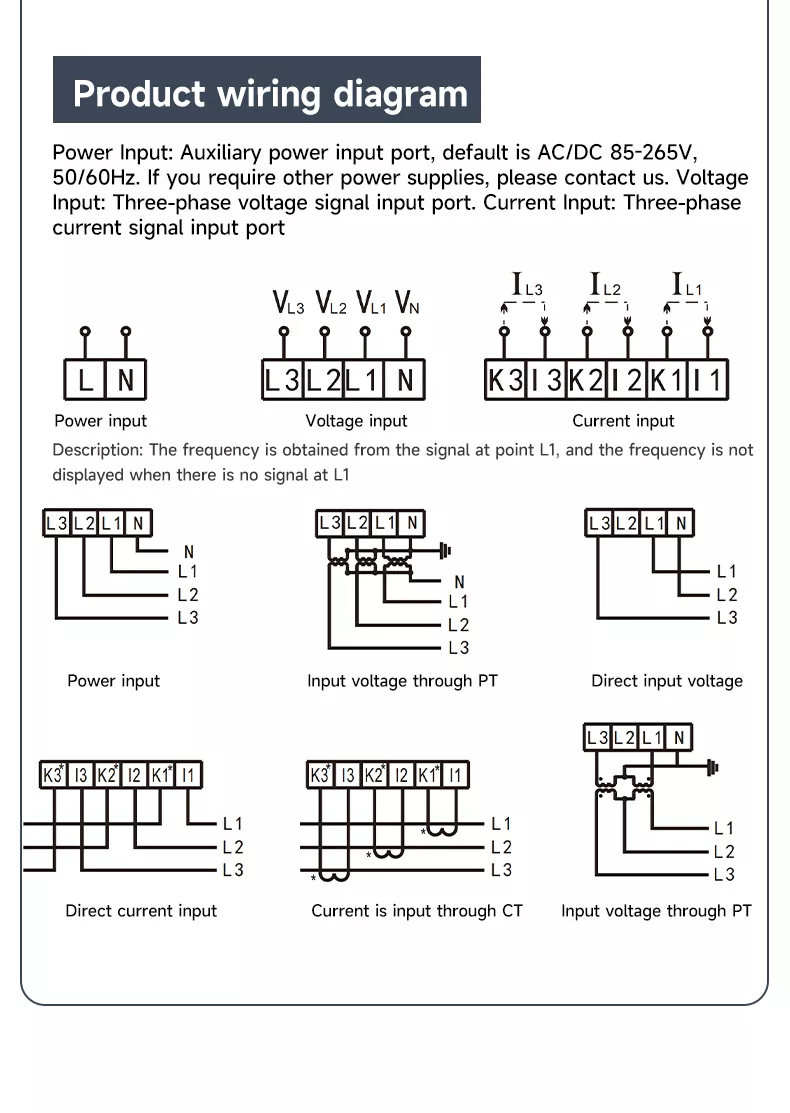

Tuotteen kytkentäkaavio

• Virransyöttö: Lisävirran syöttöportti (oletus AC/DC 85-265V, 50/60Hz); taajuussignaali saadaan L1-portista (taajuus ei näy, jos L1:llä ei ole signaalia).

• Jännitetulo: Kolmivaiheinen jännitesignaalin tuloportti, joka tukee tasajännitetuloa tai tuloa PT:n (potentiaalimuuntajan) kautta.

• Nykyinen tulo: Kolmivaiheinen virtasignaalin tuloportti, joka tukee tasavirtatuloa tai tuloa CT:n (Current Transformer) kautta.

Selkeät johtomerkinnät ja useat kytkentätavat tekevät mittarista mukautettavissa erilaisiin sähköjärjestelmän kokoonpanoihin yksinkertainen ja virheettömät johdotukset nopeaan asennukseen paikan päällä.

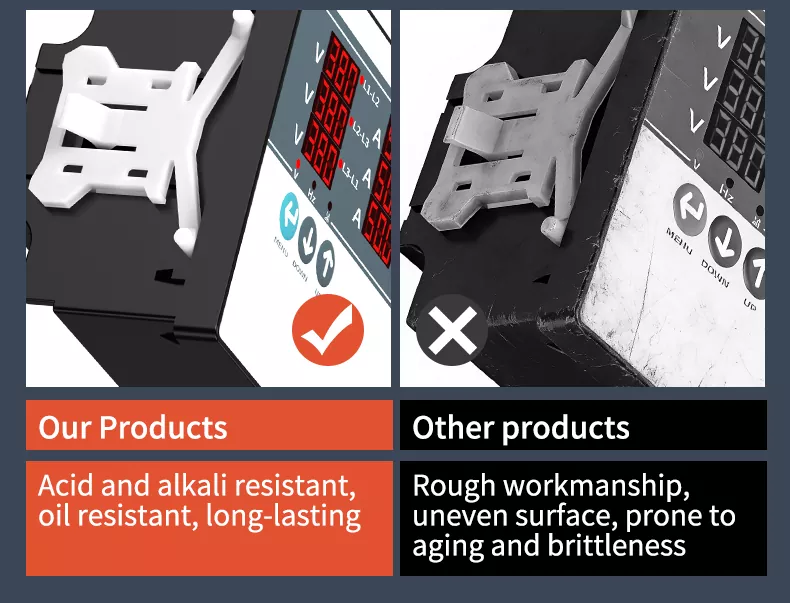

Tuotteemme vs. muut tuotteet

Virallinen sertifikaatti

SEM 06 monitoiminen yhdistetty mittari on läpäissyt monen osapuolen ammattitarkastukset, mukaan lukien Jiangsu Institute of Metrology, ja saivat arvovaltaiset sertifikaatit, kuten MA ja CNAS. Tiukka laadunvalvonta Toteutetaan koko tuotantoprosessin ajan raaka-aineiden hankinnasta valmiin tuotteen toimitukseen jokainen mittari täyttää kansalliset ja kansainväliset laatu- ja turvallisuusstandardit. Tämä luotettava laatusertifiointijärjestelmä tarjoaa vankan takuun massahankinnoille ja pitkäaikaiselle yhteistyölle globaalien asiakkaiden kanssa.

Laajalti käytetty

SEM 06 monitoiminen yhdistelmämittari on laajalti käytössä eri aloilla, jotka vaativat kolmivaiheista tehoparametria seuranta:

• Ala-asema: Sähköverkon parametrien reaaliaikainen seuranta vakaan sähkönsiirron ja -jakelun varmistamiseksi.

• Automaatiolaitteet: Teollisuusrobottien, CNC-koneiden ja muiden automatisoitujen laitteiden tehotilan valvonta vikojen estämiseksi.

• Flow-tuotanto: Tuotantolinjojen virrankulutuksen ja toimintatilan seuranta tuotannon tehokkuuden optimoimiseksi.

• Jakelukaappi: Ydinvalvontakomponentti pienjännitejakelujärjestelmiin tehtaissa ja rakennuksissa.

• Asuinrakennus: Asuinyhteisöjen kolmivaiheisen sähkönsyötön valvonta asukkaiden vakaan sähkönkäytön varmistamiseksi.

• Tavaratalo: Kauppakeskusten sähköjärjestelmän turvaaminen, hissien normaalin toiminnan, valaistuksen ja sähkölaitteet.

FAQ

1. Mitä parametreja SEM 06 monitoiminen yhdistelmämittari voi mitata?

Se voi mitata reaaliaikaisestikolmivaiheinen jännite, kolmivaihevirta ja tehotaajuus 0,5 tason korkealla tarkkuudella, joka täyttää kolmivaiheisten sähköjärjestelmien valvontatarpeet.

2. Mitä virtalähteitä mittari tukee?

Vakiovirtalähde on AC 220V, ja se tukee myös valinnaista AC/DC 85-265V lisävirtasyöttöä mukautuen erilaisiin paikan päällä oleviin virransyöttöolosuhteisiin.

3. Mitä asennuskokoja on saatavana SEM 06:lle?

Sitä on saatavana kahdessa vakiokoossa:72×72mm ja 96×96mm, jotka ovat yhteensopivia useimpien teollisuuspaneelien asennusvaatimusten kanssa.

4. Sopiiko mittari vaativiin teollisuusympäristöihin?

Kyllä. Sen kotelo on valmistettu paloa hidastavasta ABS-materiaalista, joka kestää happoa ja alkalia, kestää öljyä ja iskuja kestävyys, ja se voi toimia vakaasti ympäristöissä, joiden lämpötila vaihtelee -20 °C - 70 °C (lyhytaikaisesti jopa 75 °C).

5. Kuinka käyttää SEM 06:ta mittausparametrien vaihtamiseksi?

Voit käyttää kolmea ohjauspainiketta (MENU, DOWN, UP) etupaneelissa vaihtaaksesi jännitteen, virran ja Taajuusmittausliitännät yksinkertaisella ja intuitiivisella käytöllä.

6. Tukeeko mittari PT/CT-käyttöä suurjännitteen tai suurvirran mittausta varten?

Kyllä. Kytkentäkaavio tukee jännitteen syöttöä PT:n kautta ja virransyöttöä CT: n kautta, joten se sopii suurjännite- ja suurvirtajärjestelmän valvontaskenaariot.
