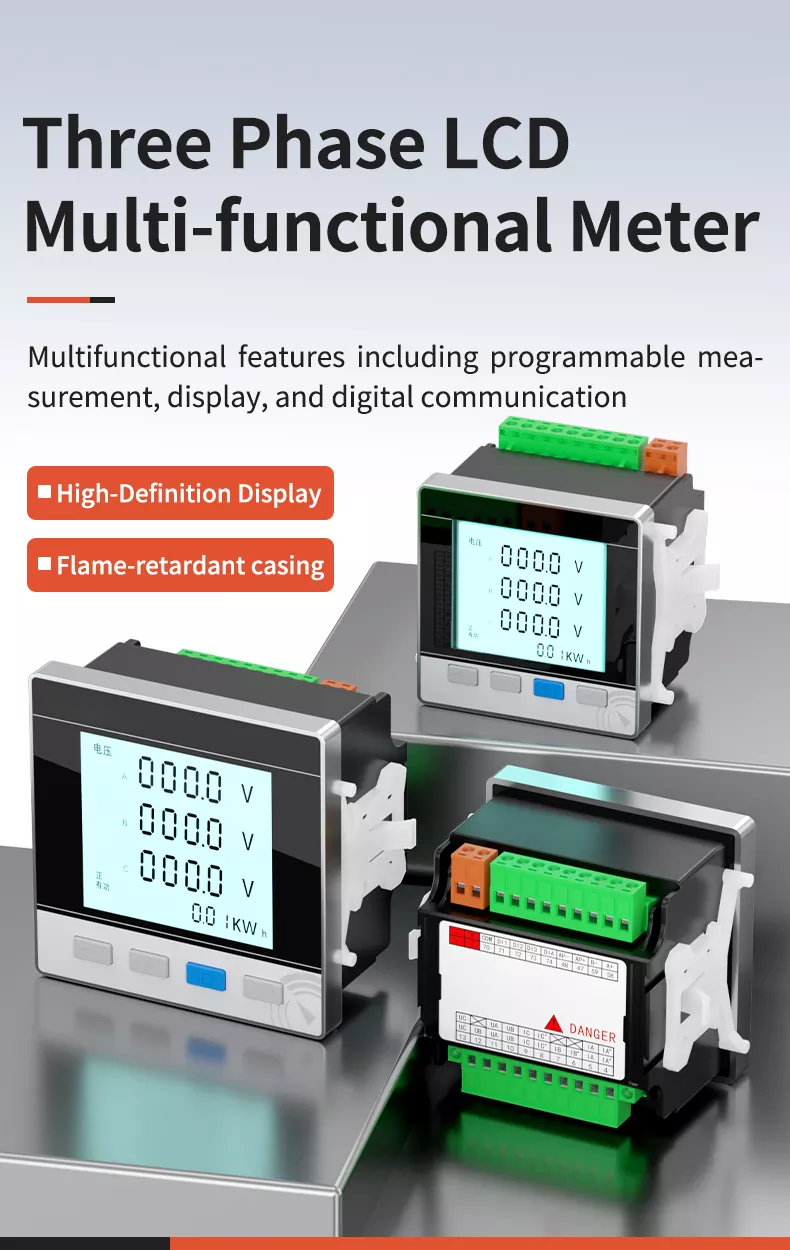

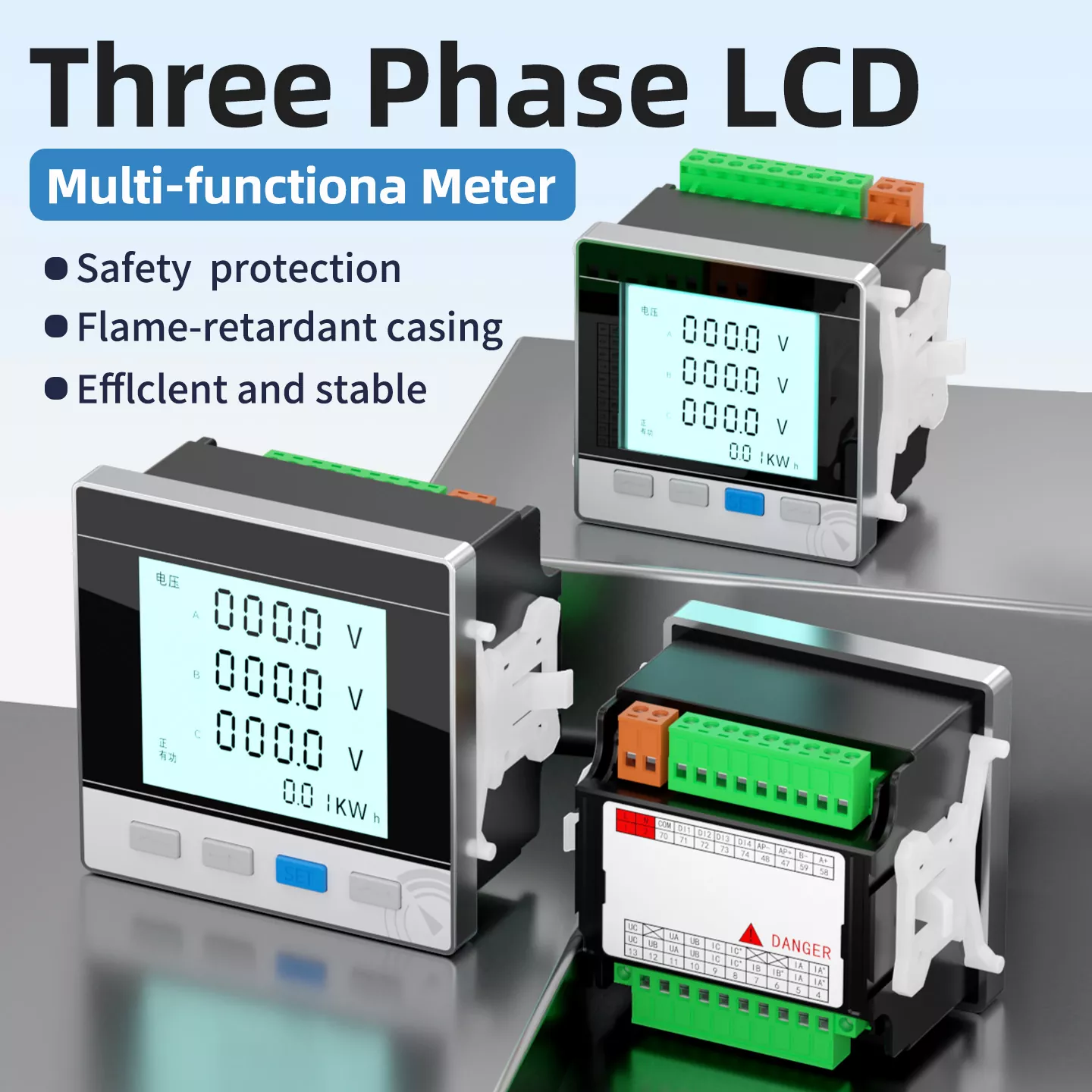

Kolmivaiheinen LCD-monitoimimittari

Kolmivaiheinen LCD-monitoimimittarimme on älykäs valvonta- ja mittauslaite, joka on suunniteltu kolmelle vaihesähköjärjestelmät. Se integroi ohjelmoitavan mittauksen, reaaliaikaisen näytön ja digitaaliset viestintätoiminnot, mahdollistaa jännitteen, virran, tehon, energian, taajuuden ja tehokertoimen kattavan seurannan. Hyväksytään tuotu korkealaatuiset lastut ja integroitu hitsaustekniikka takaavat 0,5 tason mittaustarkkuuden ja vakaan suorituskykyä. Paloa hidastava ABS-kotelo on tukeva, iskunkestävä ja korroosionkestävä, sopii pitkään pitkäaikaiseen käyttöön ankarissa teollisuusympäristöissä. Sitä käytetään laajalti teollisuusautomaatiossa, sähkönjakelussa ja energiassa hallintaskenaariot, jotka tarjoavat luotettavan tehoparametrien seurannan sähkölaitteille.

YRITYKSEN ESITTELY

Sitoutunut tarjoamaan kokonaisvaltaisia ​​palveluita teollisuusautomaation ohjaukseen. Täytä tarpeet kaikilla osa-alueilla sähköjärjestelmä tarkalla, luotettavalla, energiaa säästävällä ja ympäristöystävällisellä älykkäällä sähkönjakelulla tuotteita. Noudatamme tiukkaa laadunvalvontaa tutkimuksesta ja kehityksestä tuotantoon ja varmistamme, että jokainen tuote täyttää kansainväliset vaatimukset standardeja ja pyrimme olemaan luotettava kumppani sähkömittauslaiteteollisuuden maailmanlaajuisille asiakkaille.

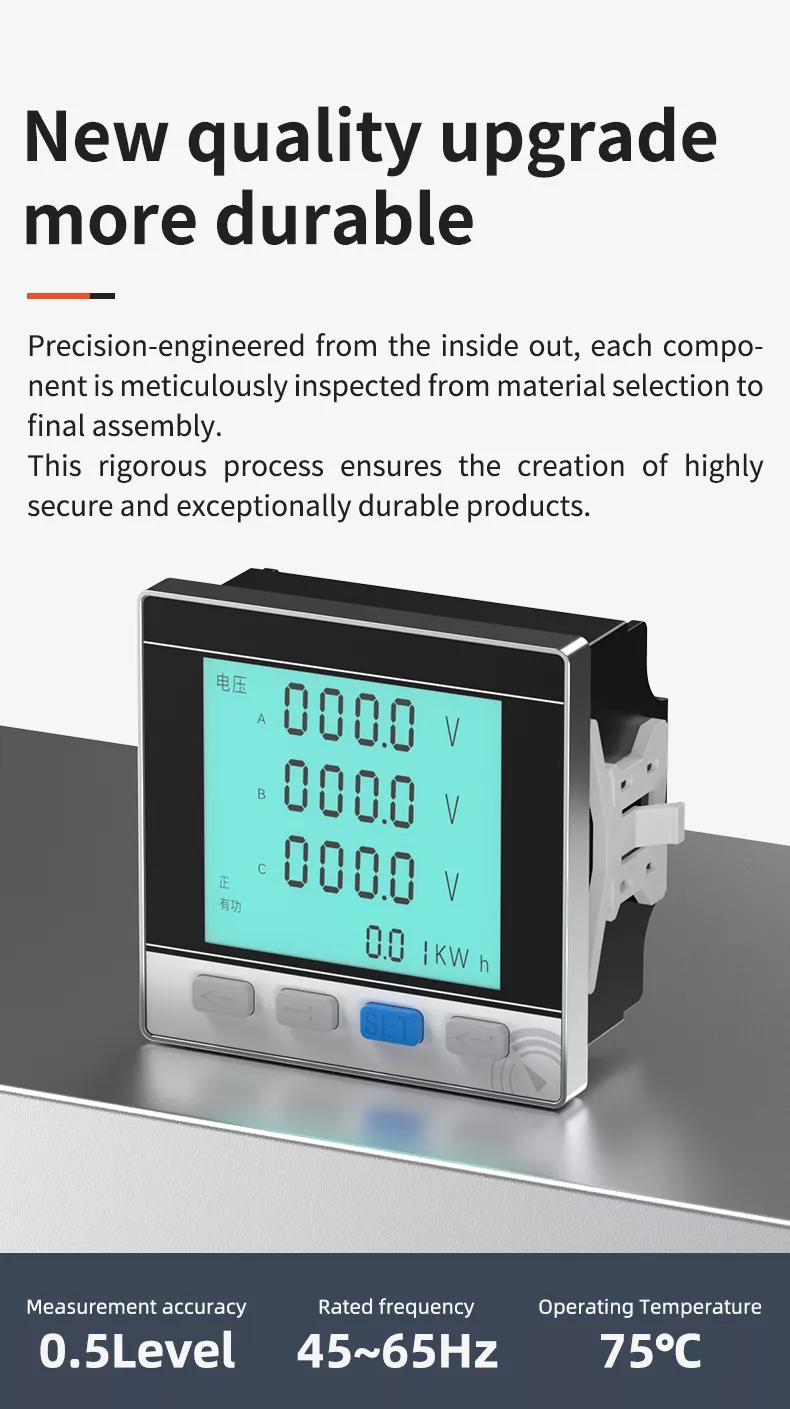

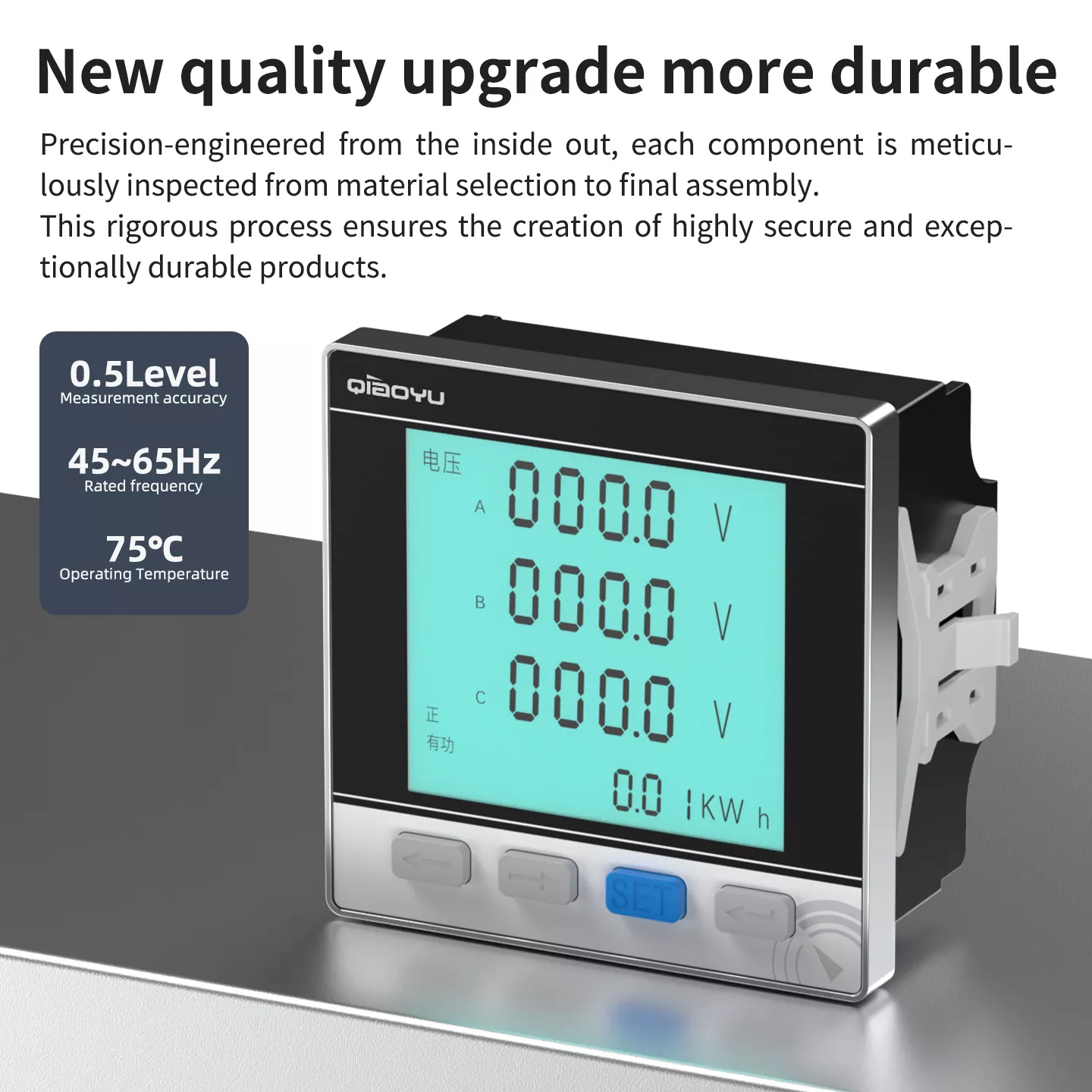

UUSI LAATUPÄIVITYS & KESTÄVÄMMÄN

Kolmivaiheinen LCD-monitoimimittarimme on läpikäynyt täyden laatupäivityksen. Tarkasti suunniteltu sisältä Jokainen komponentti tarkastetaan huolellisesti materiaalivalinnasta lopulliseen kokoonpanoon. Hyödynnämme tuotuja korkealaatuisia laadukkaat lastut ja integroitu hitsaustekniikka takaavat tarkan mittauksen ja vakaan suorituskyvyn. Kuori on tehty erittäin lujasta paloa hidastavasta ABS-materiaalista, joka on ikääntymistä estävä, korroosionkestävä, iskunkestävä ja tulenkestävä hidastava. Jokaiselle tuotteelle tehdään tiukka ikääntymistesti, tarkkuuskalibrointi ja jännitetesti ennen lähtöä tehdas. Se voi toimia vakaasti pitkään ankarissa teollisuusympäristöissä ja parantaa turvallisuutta ja pidempi käyttöikä.

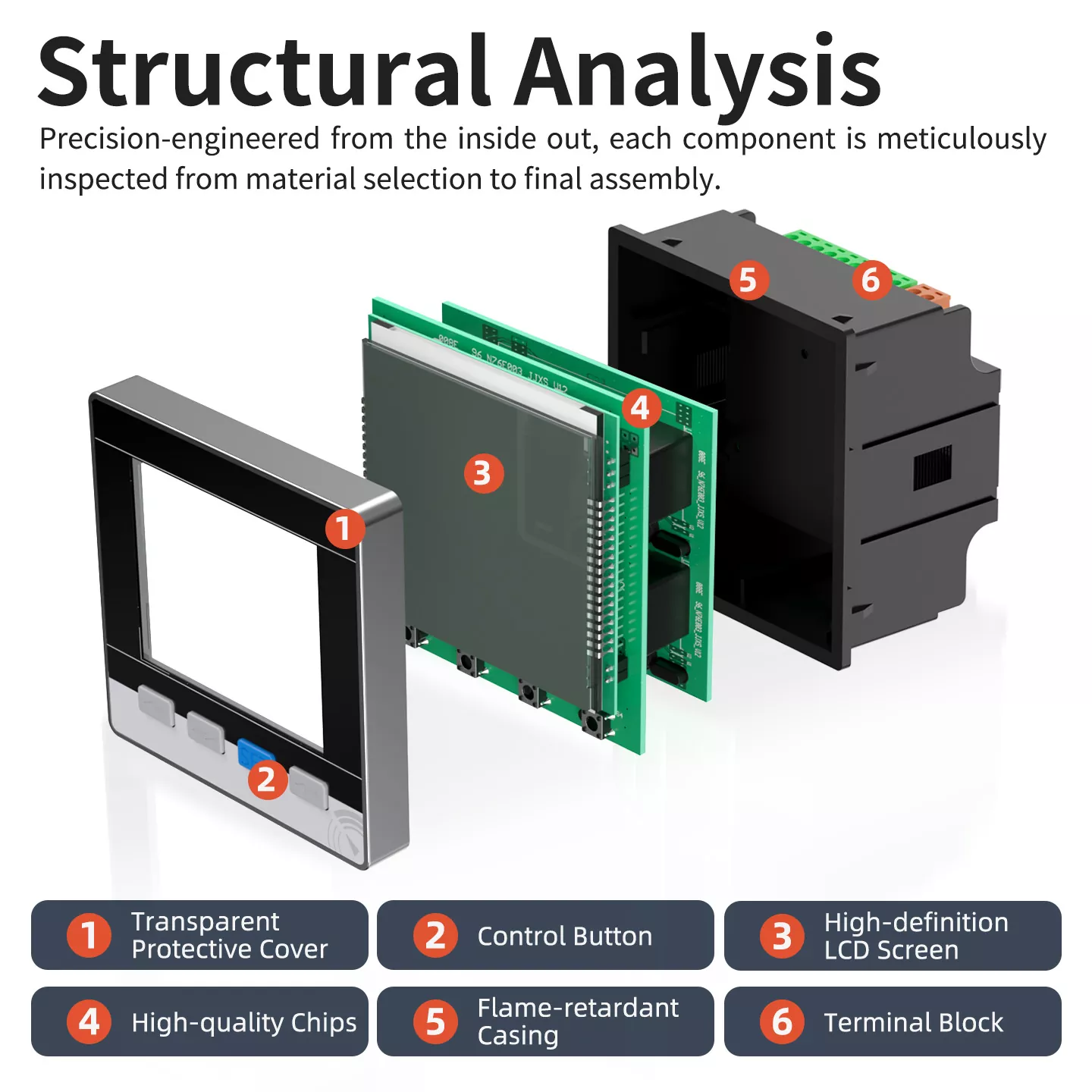

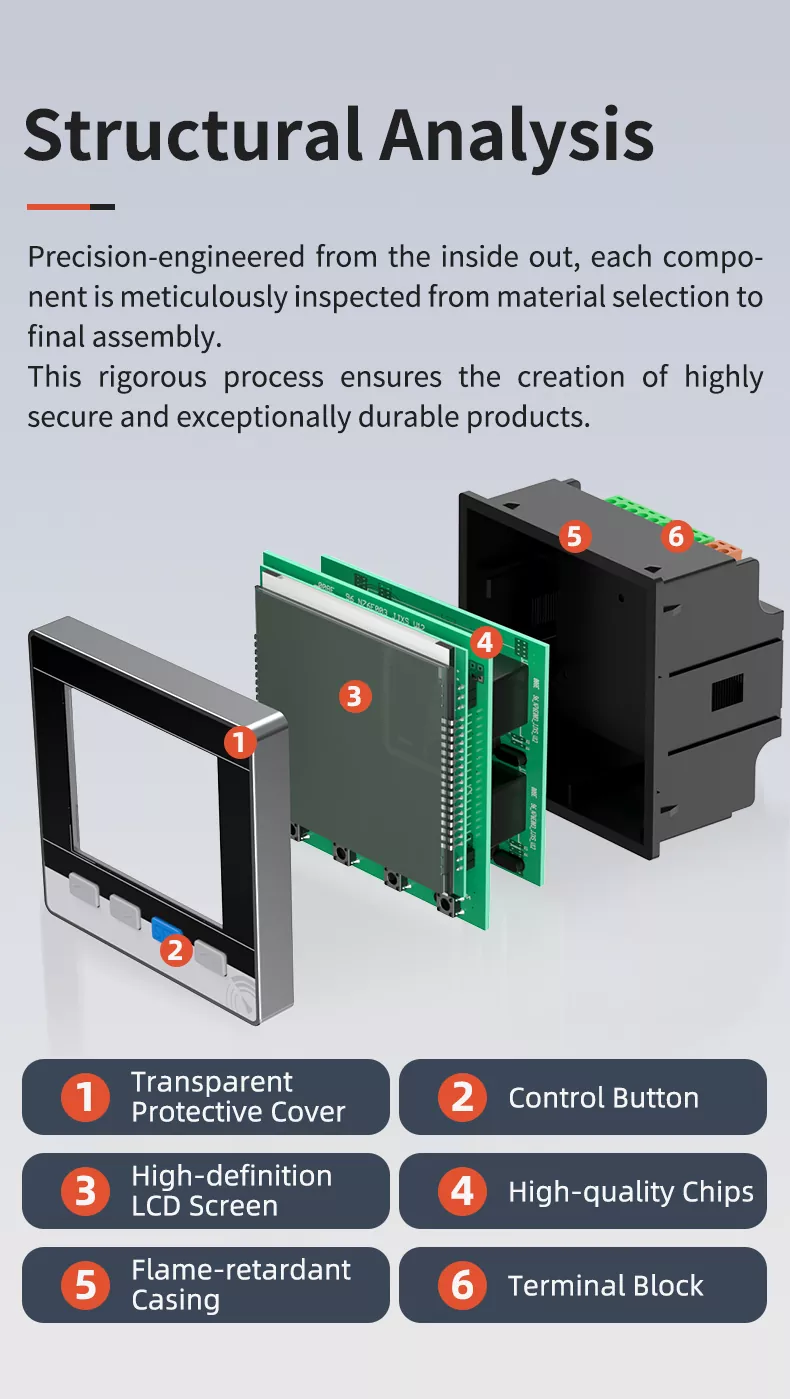

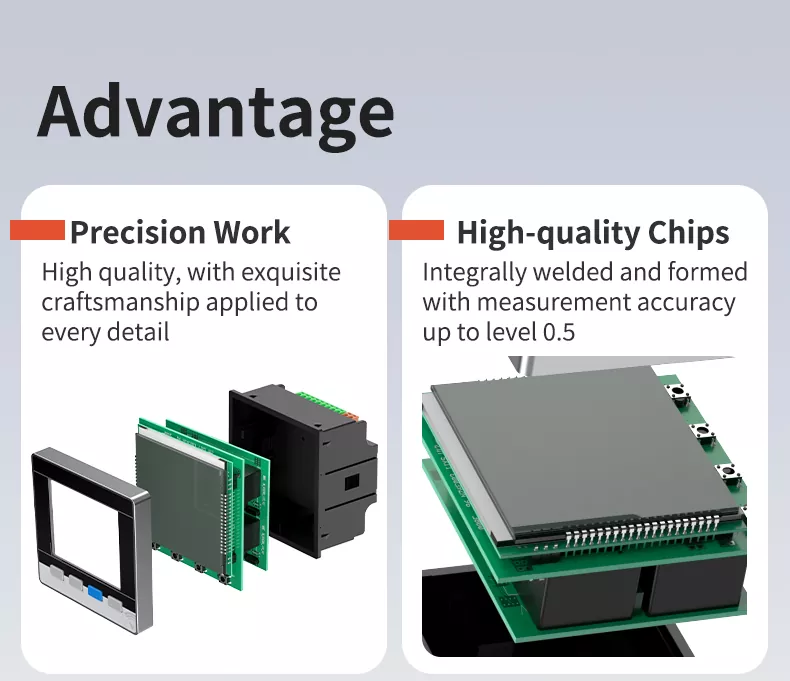

RAKENNEANALYYSI

Mittarissa on kompakti ja tieteellinen rakenne, joka sisältää 6 ydinkomponenttia:

1. LÄPINÄKYVÄ SUOJAKANSI: Suojaa näyttöä pölyltä ja fyysisiltä vaurioilta varmistaen pitkän aikavälin selkeyden.

2. OHJAUSPAINIKE: Herkkä ja reagoiva, tukee parametrien asetusta, tietokyselyä ja valikoissa liikkumista.

3. TERÄVÄÄN LCD-NÄYTTÖ: Suuri merkkinäyttö, selkeä tietojen visualisointi, vahva häiriönestokyky.

4. LAADUKKAAT SIRUt: Tuodut lastut integroidulla hitsauksella varmistavat 0,5 tason mittaustarkkuuden ja vakaan suorituskyvyn.

5. TULOSTA SESTÄVÄ KOTELO: Erittäin luja tekninen muovi, ikääntymistä estävä, korroosionkestävä, tarjoaa luotettavan suojan.

6. TERMINAL BLOCK: Korkean johtavuuden materiaali, kiinteä asennus, yksinkertainen johdotus, vahva ylikuormitus- ja kulutuskestävyys.

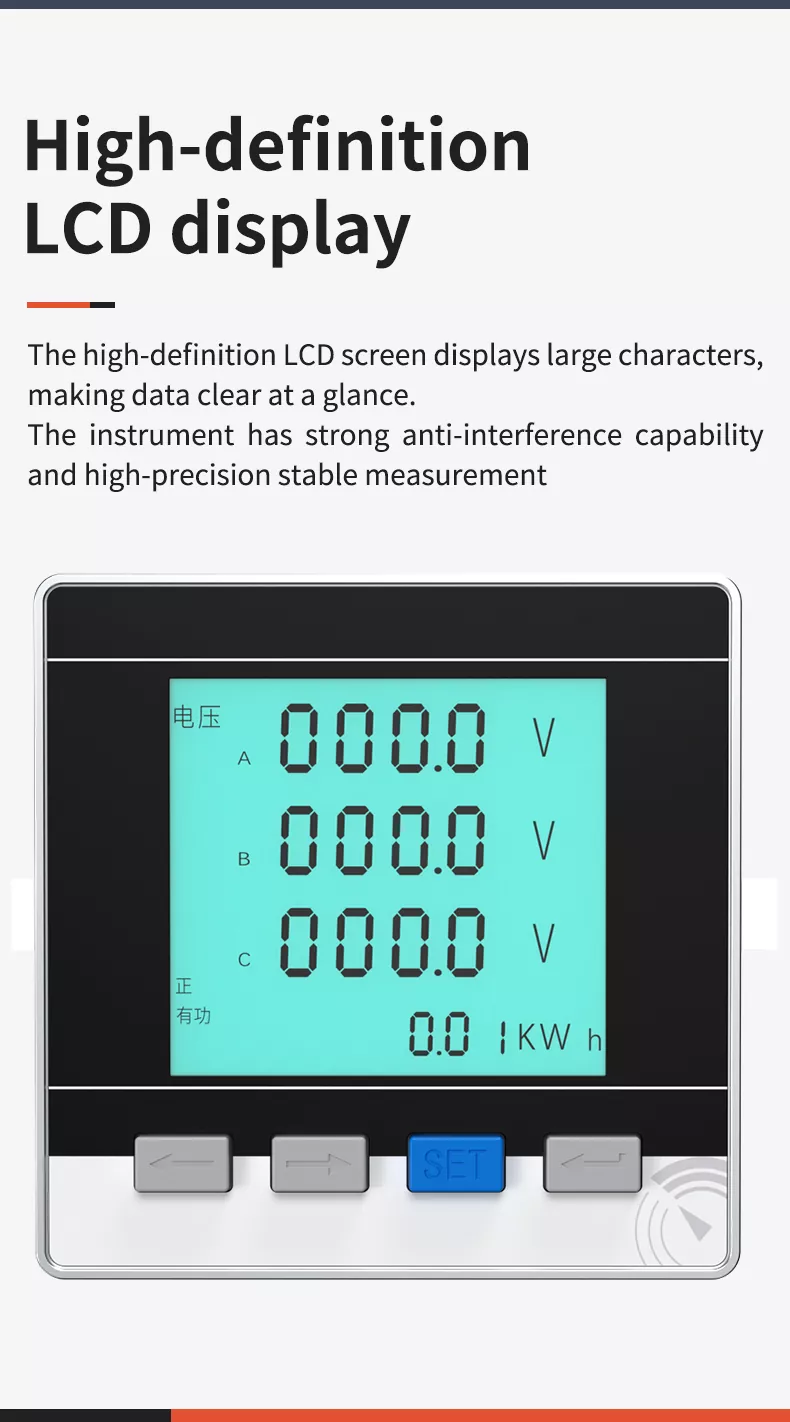

TERÄVÄÄN LCD-NÄYTTÖ

Mittarimme on varustettu teräväpiirtoisella LCD-näytöllä, jossa on suuri merkkinäyttö. Kattavat tehotiedot (jännite, virta, teho, energia jne.) on selkeä yhdellä silmäyksellä, mikä mahdollistaa helpon lukemisen eri asennuskulmista. Laitteessa on vahva häiriönestokyky ja erittäin tarkka ja vakaa mittaus, mikä varmistaa tarkan ja luotettava tehoparametrien valvonta jopa monimutkaisissa teollisuusympäristöissä.

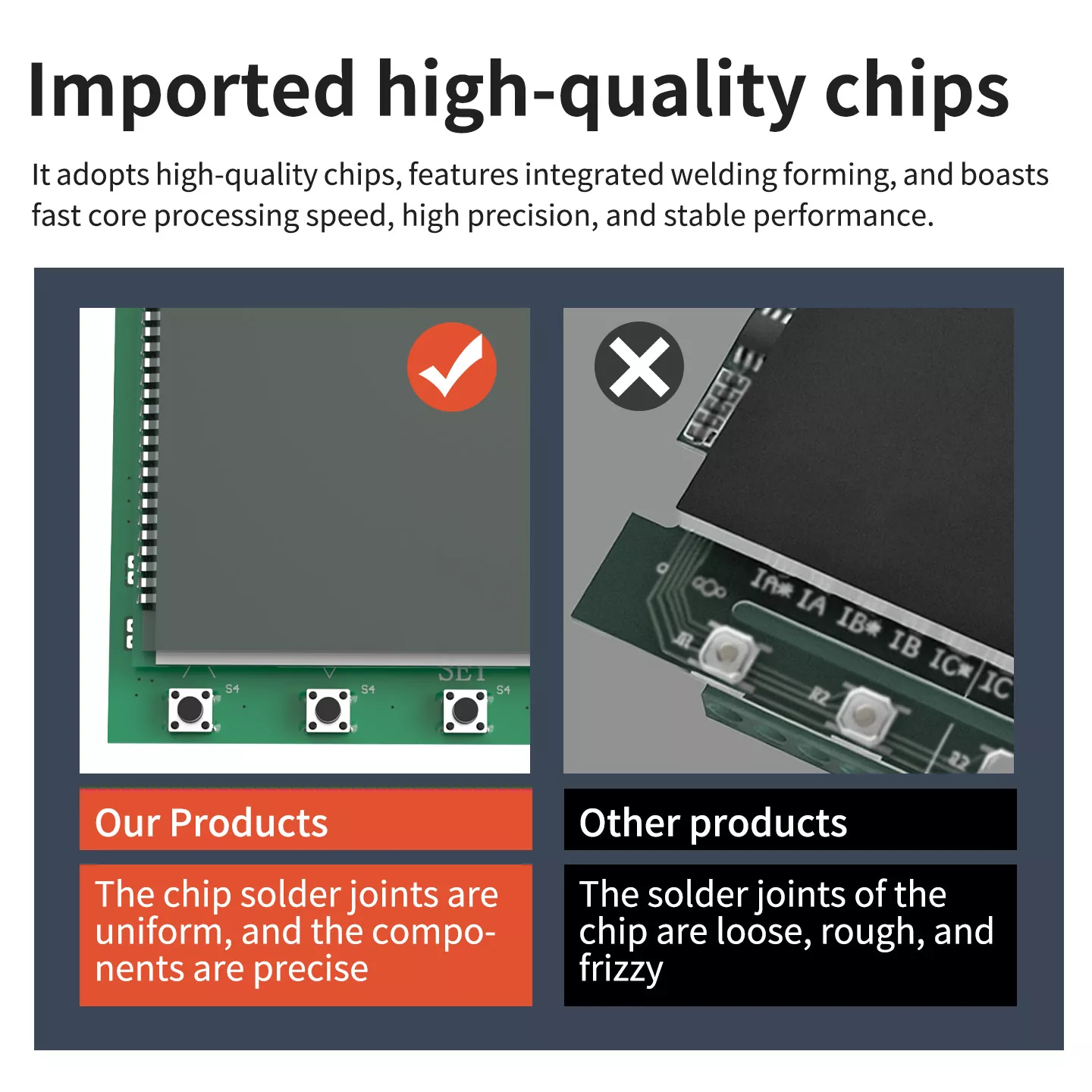

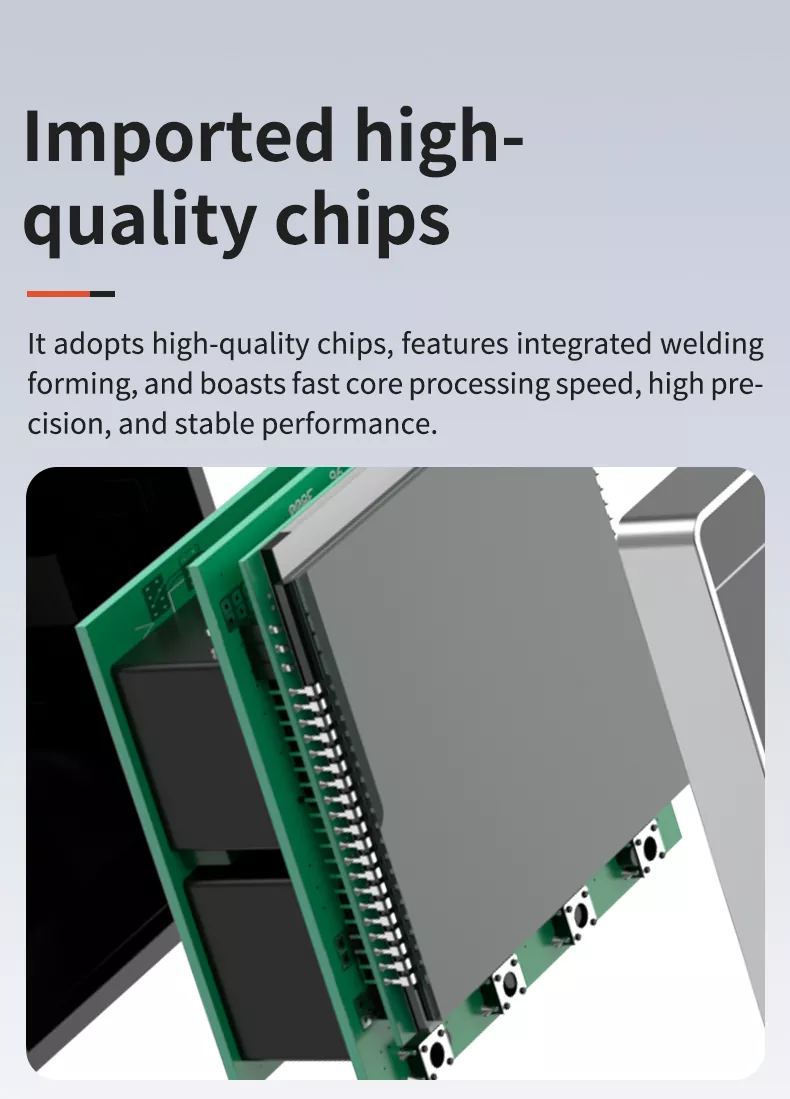

TUODUT KORKEALAADUT SIRUt

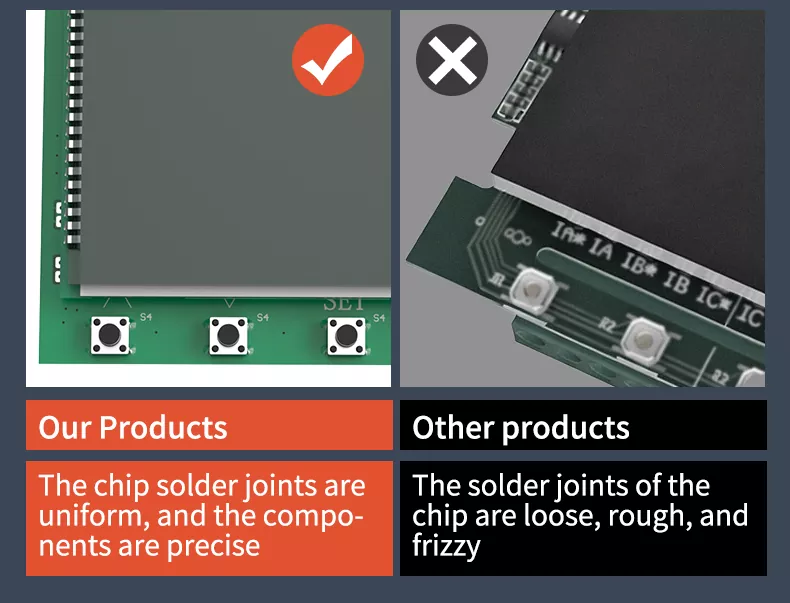

Käyttämällä tuotuja korkealaatuisia siruja ja integroitua hitsaustekniikkaa, se varmistaa nopean ytimen käsittelynopeuden, korkea tarkkuus ja vakaa suorituskyky. Mittaustarkkuus saavuttaa 0,5 tason, mikä täyttää kansainvälisen teollisuuden mittausstandardit. Muihin tuotteisiin verrattuna sirujuoteliitosemme ovat yhtenäisiä ja tarkkoja, välttäen löystymistä, karkeat ja pörröiset liitokset varmistavat mittarin pitkäaikaisen vakaan toiminnan.

TUOTTEMME VS. MUUT TUOTTEET

YDINEDUT

KORKEA TARKKUUS: 0,5 tason mittaustarkkuus, joka varmistaa kattavien tehoparametrien tarkan seurannan.

TULOSTA SESTÄVÄ KOTELO: Erittäin luja ABS-materiaali, joka estää tehokkaasti oikosulkujen ja ylikuormituksen aiheuttamat tulipalot.

HELPPO ASENNUS: Napsautuskiinnitys, useita paneelikokovaihtoehtoja, yksinkertainen johdotus, nopea käyttöönotto.

VAKAA SUORITUSKYKY: Tuodut korkealaatuiset sirut, integroitu hitsaus, vahva häiriönestokyky, sopii ankarille ympäristöissä.

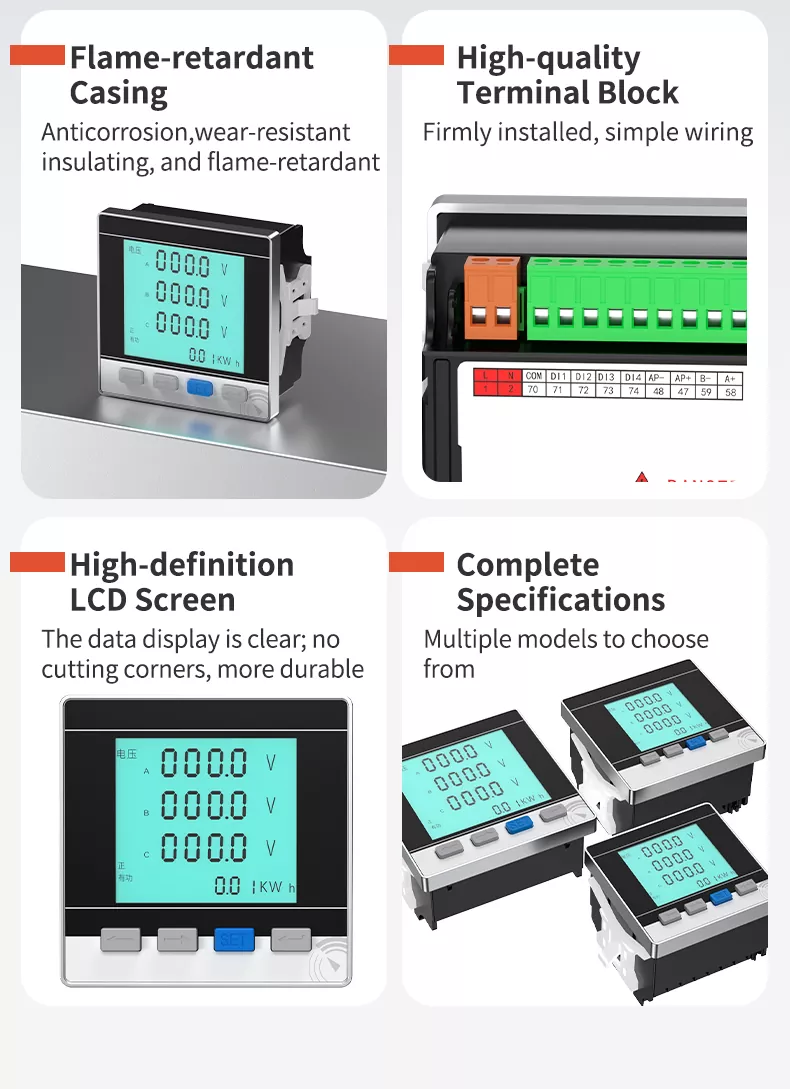

NELJÄ YDINMYYNTIKOHTIA

• TULOSTA SESTÄVÄ KOTELO: Korroosionesto, kulutusta kestävä, eristävä ja paloa hidastava, mikä varmistaa pitkän aikavälin turvallisen käytön.

• LAADUKKAINEN LIITINLOKKO: Kiinteästi asennettu, yksinkertainen johdotus, hyvä johtavuus, korkea kulutuskestävyys, mikä varmistaa turvallisen virransiirron.

• TERÄVÄÄN LCD-NÄYTTÖ: Selkeä datanäyttö, suuret merkit, ei leikkauskulmia, kestävämpi, helppolukuinen.

• TÄYDELLISET TEKNISET TIEDOT: Useita paneelikokovaihtoehtoja (72×72mm / 80×80mm / 96×96mm), jotka vastaavat erilaisten työolosuhteiden tarpeita.

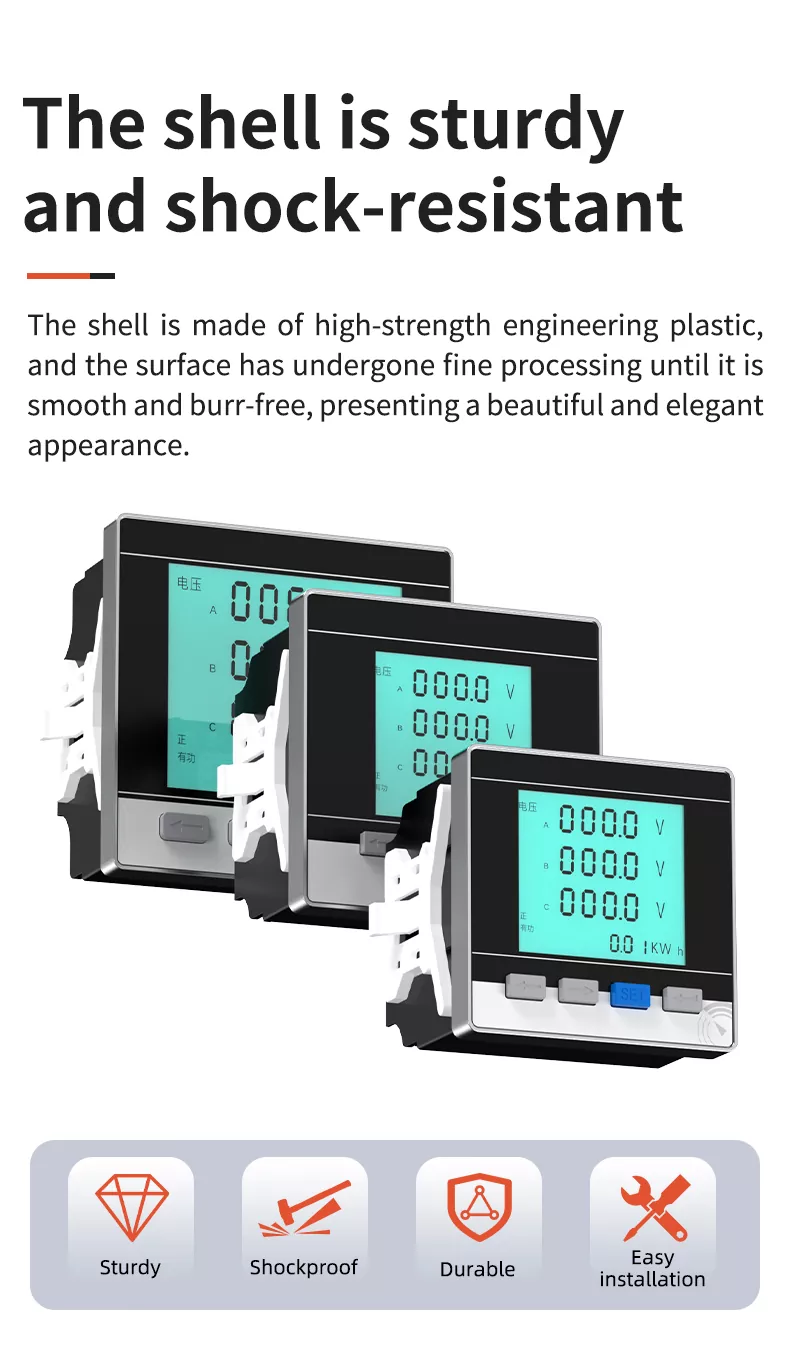

KUORI ON TUKEA JA ISKUJEN KESTÄVÄ

Kuori on valmistettu lujasta teknisestä muovista ja pinta on käsitelty hienosti siihen asti sileä ja purseeton, mikä antaa kauniin ja tyylikkään ulkonäön. Sillä on erinomainen iskunkesto ja puristus kestävyys, kestää päivittäistä törmäystä ja mekaanista tärinää, eikä se muotoile tai vahingoita. Materiaali on anti korroosiota ja ikääntymistä estävä, sopii pitkäaikaiseen vakaaseen käyttöön erilaisissa monimutkaisissa teollisuusympäristöissä käyttölämpötila-alue 20-70°C (jopa 75°C).

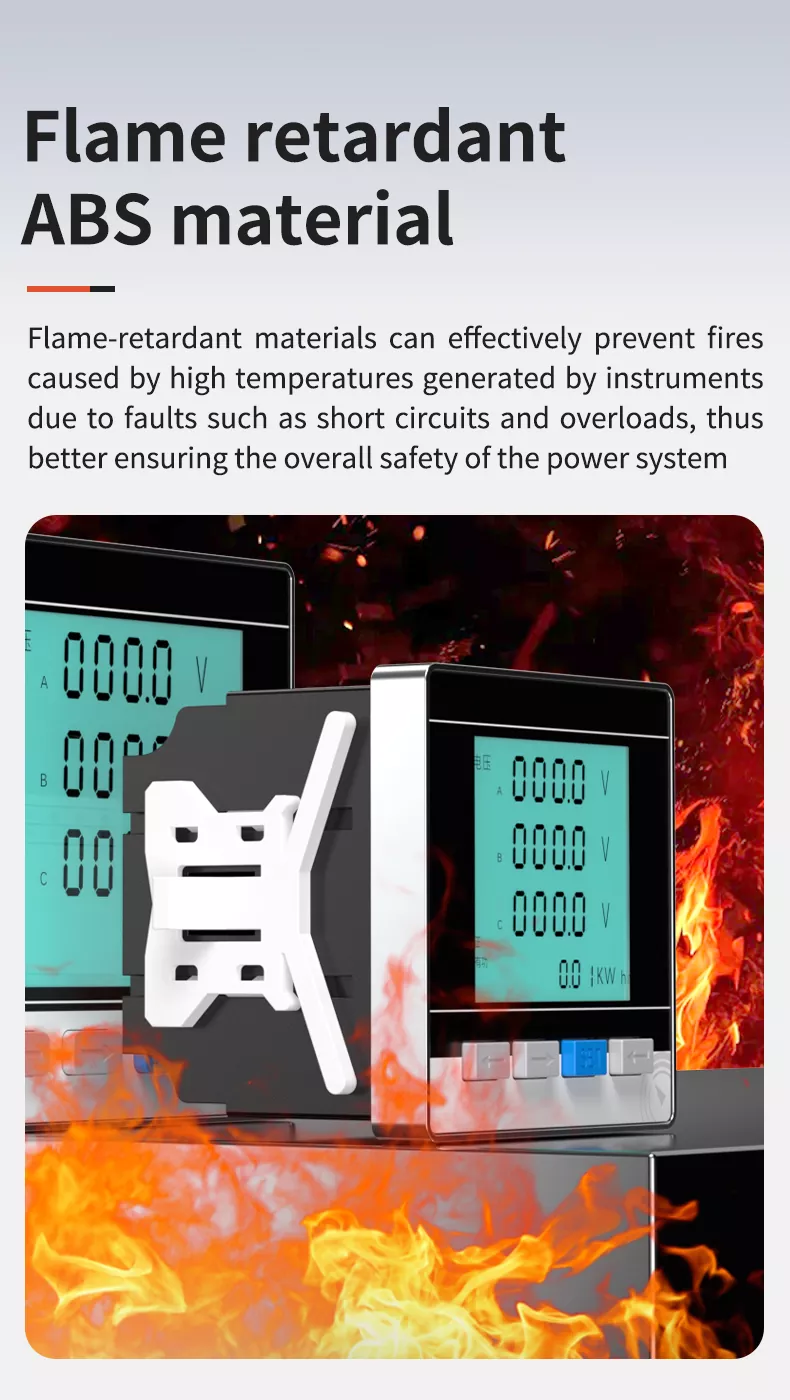

PALONESTÄVÄ ABS-MATERIAALI

Kuori käyttää korkealuokkaista paloa hidastavaa ABS-teknistä muovia, jolla on erinomainen palonestoaine ja eristysominaisuudet. Se voi tehokkaasti estää palamisen ja estää korkeiden lämpötilojen aiheuttamat tulipalot vioista, kuten oikosulkuista ja ylikuormituksista johtuvilla instrumenteilla, varmistaen siten paremmin laitteen yleisen turvallisuuden sähköjärjestelmä. Materiaali on myös korroosiota ja ikääntymistä estävää ja pitkäikäinen.

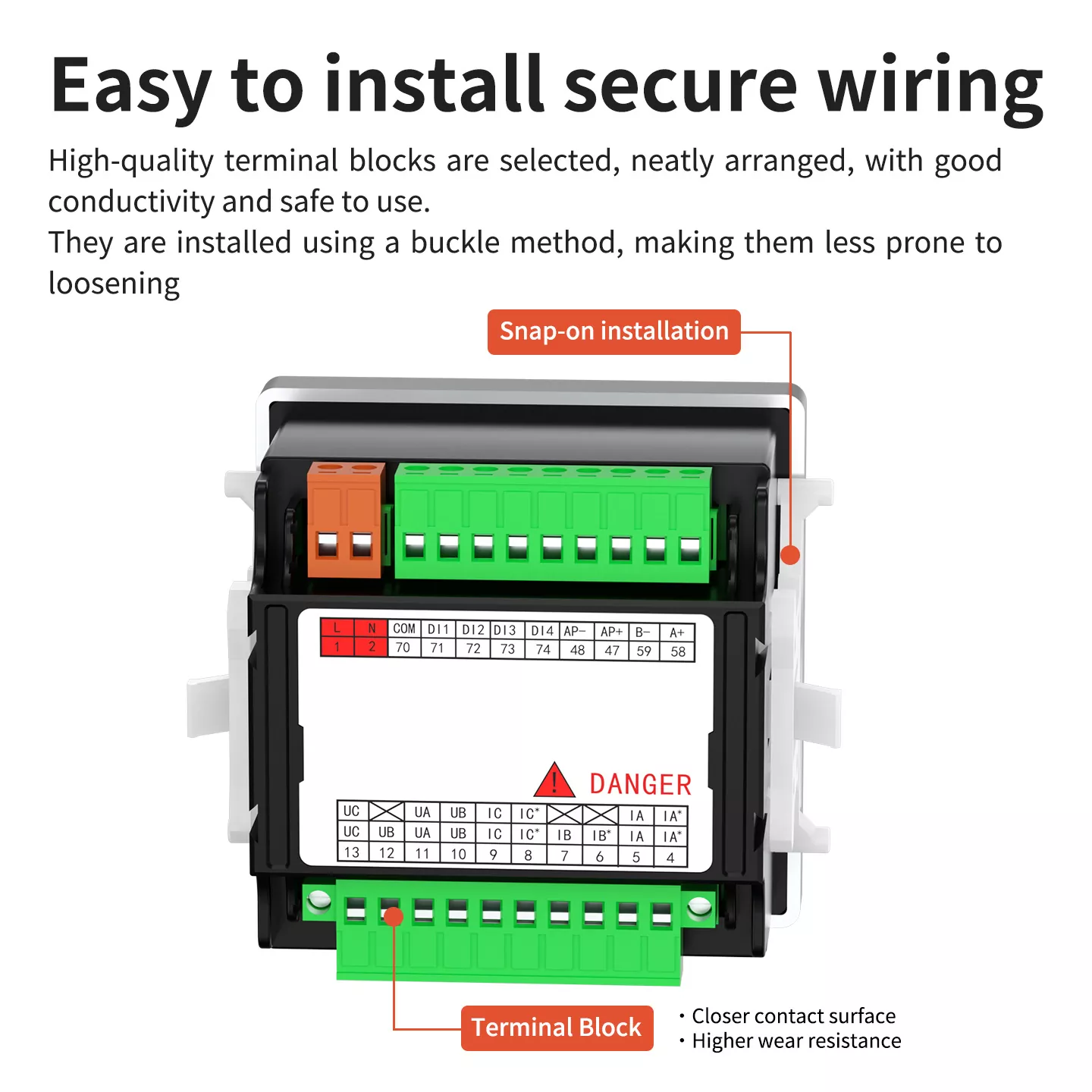

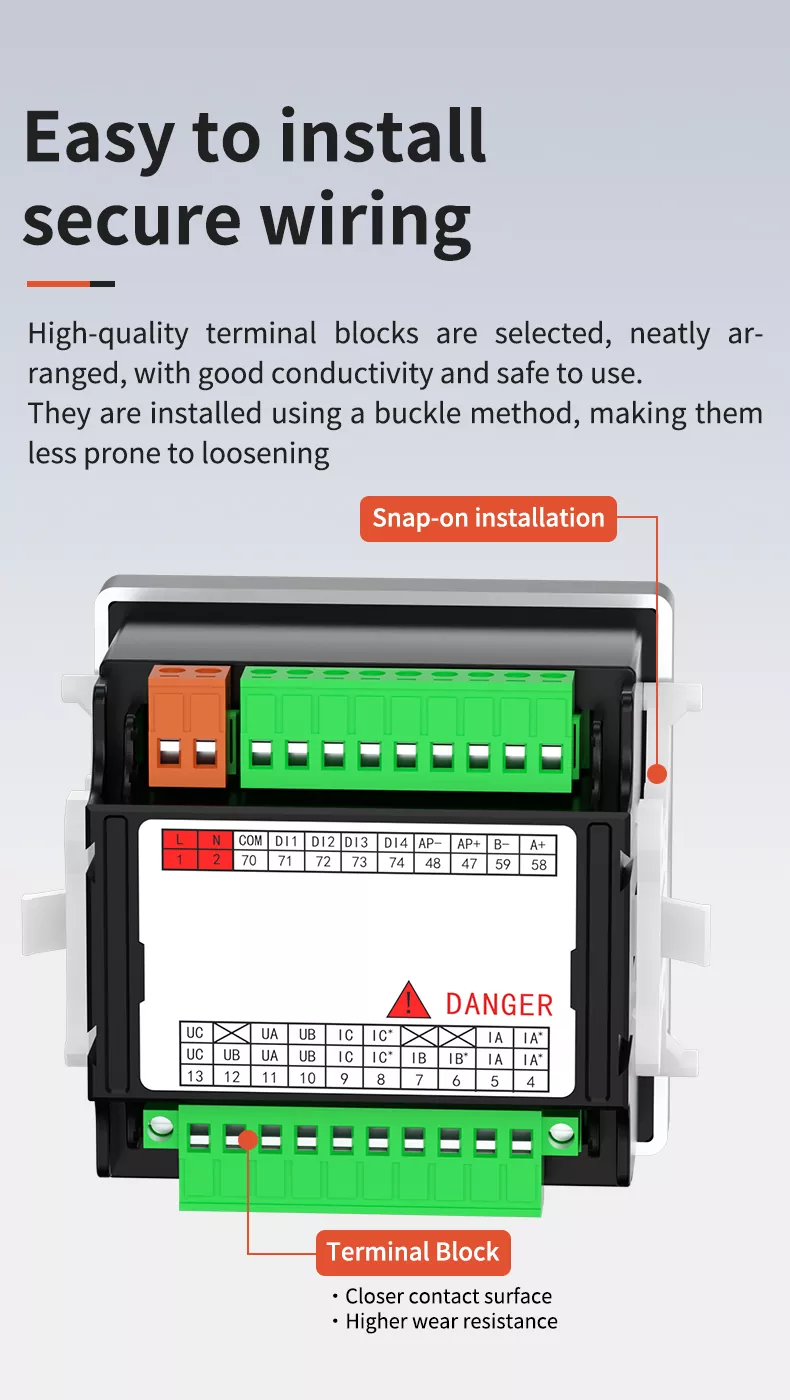

HELPPO ASENTAA JA TURVAA JOHDOTUS

Mittari on nopea asentaa, mikä on yksinkertaista ja nopeaa, eikä monimutkaisia ​​työkaluja tarvita. Aseta mittari sisään paneelin aukko ja kiinnitä mukana toimitetuilla kiinnikkeillä. Laadukkaat riviliittimet on järjestetty siististi, hyvä johtavuus ja turvallinen käyttää. Päätteen asettelu on selkeä, standardoidulla merkinnällä, tehokkaasti välttävä väärä johdotus. Se on yhteensopiva erilaisten jakelukaappien ja sähkölaitteiden kanssa, sopii nopeaan käyttöön eri skenaarioissa.

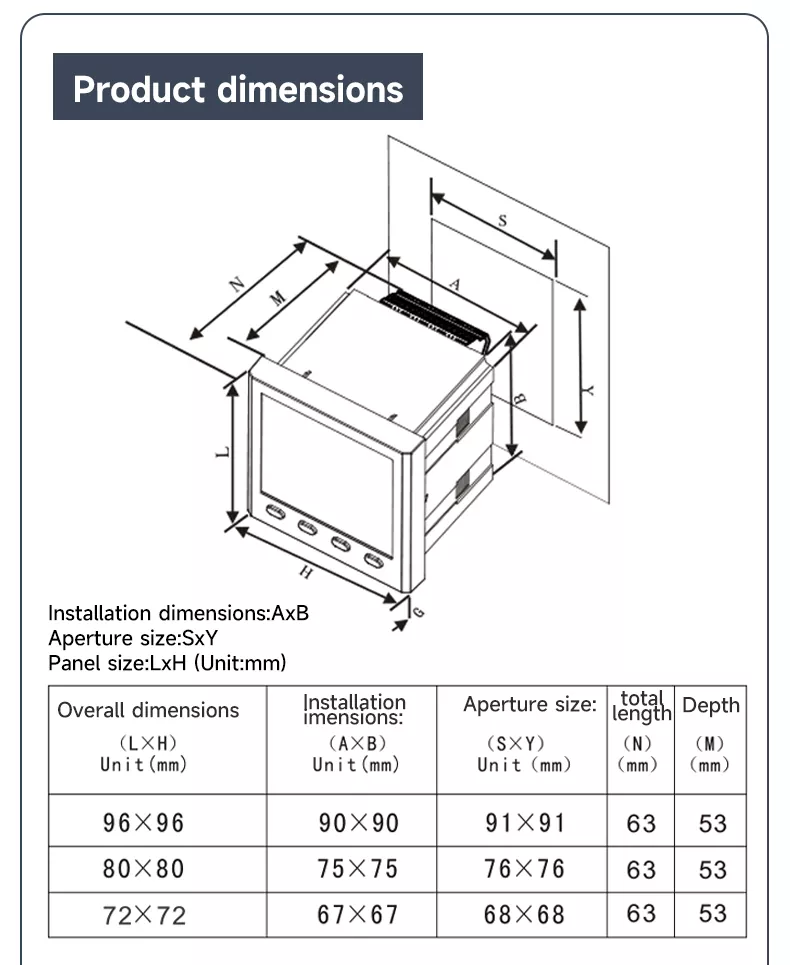

TUOTTEEN MITAT

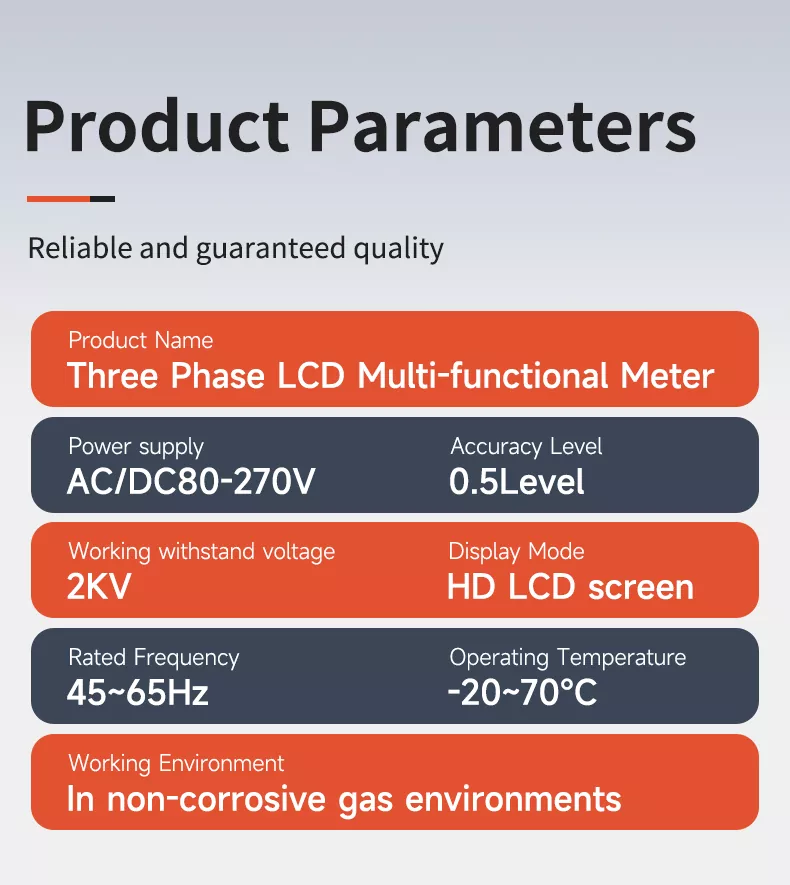

TUOTTEEN PARAMETRIT

KÄYTTÖKAAVIO JA OHJEET

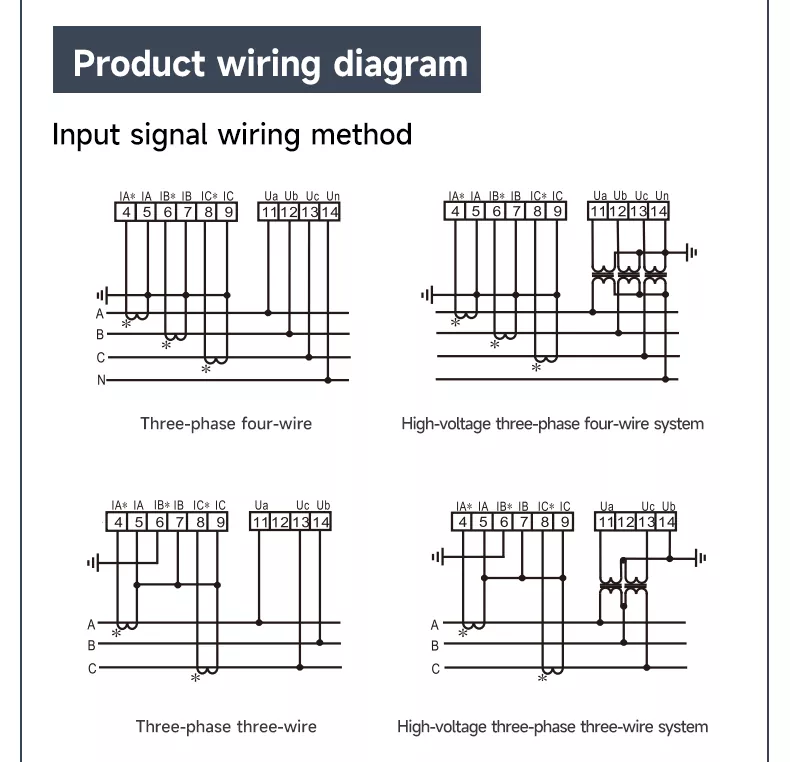

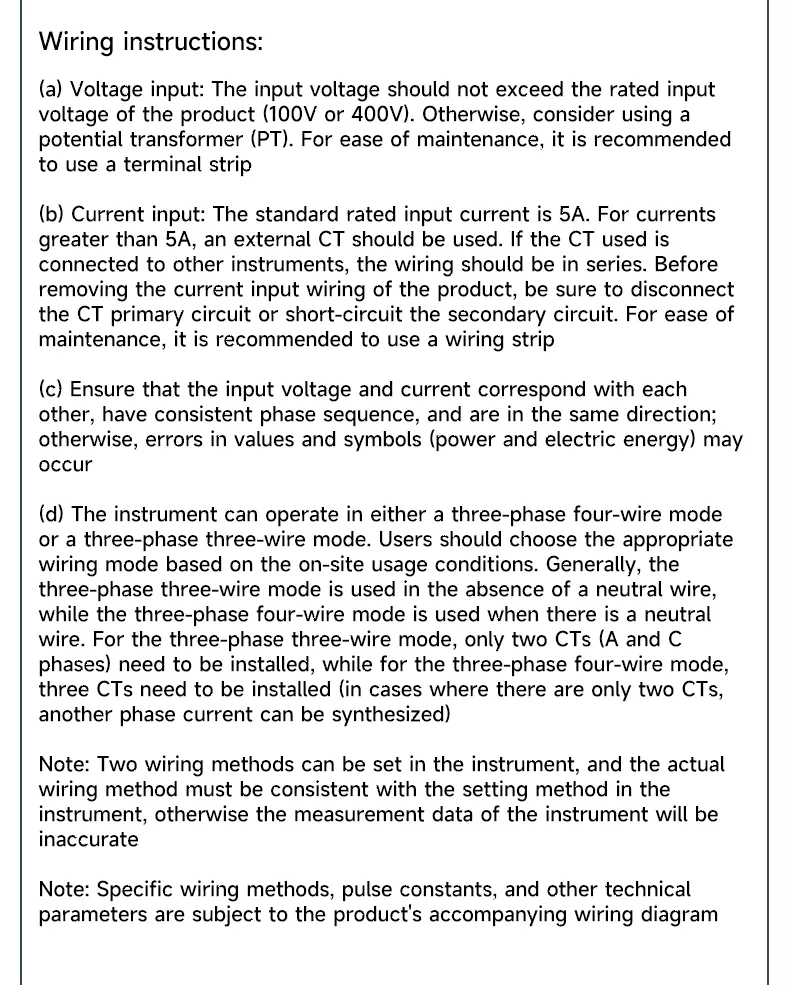

JOHDOTUSOHJEET

7. JÄNNITETULO: Tulojännite ei saa ylittää nimellistulojännitettä (100V tai 400V). Muussa tapauksessa harkitse potentiaalin käyttöä muuntaja (PT).

8. NYKYINEN TULO: Vakionimellistulovirta on 5A. Jos virrat ovat yli 5 A, tulee käyttää ulkoista CT:tä. Varmista CT toisiopiirit ovat oikosulussa ennen johdotuksen poistamista.

9. VAIHEJÄRJESTELMÄ: Varmista, että tulojännite ja virta vastaavat toisiaan, niillä on johdonmukainen vaihejärjestys ja että ne ovat samaan suuntaan.

10. KÄYTTÖTILAT: Tukee sekä kolmivaiheisia kolmijohtimia että kolmivaiheisia nelijohtimia; aseta mittarin tila vastaavaksi varsinainen johdotus.

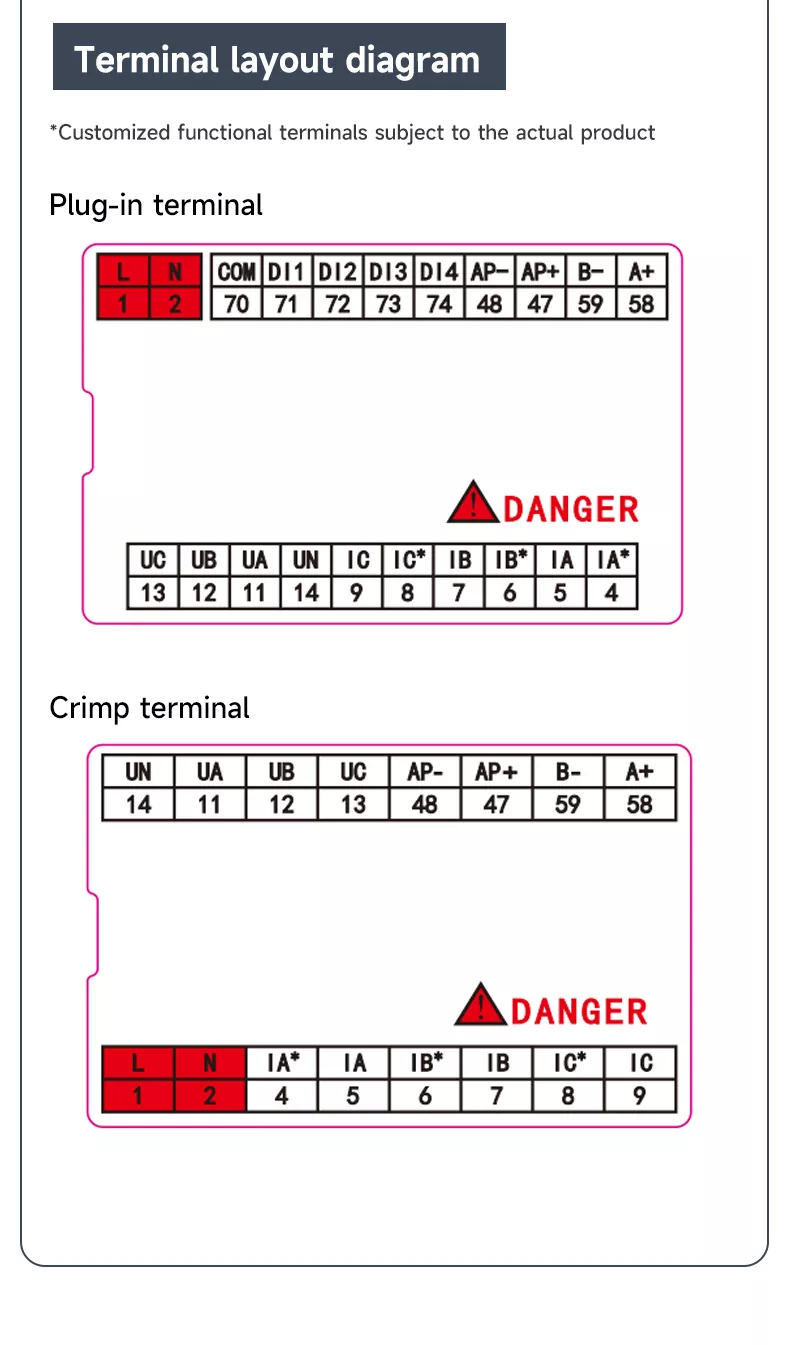

TERMINAALIN ASETTELU

• KYTKE TERMINAALI: Sisältää L/N tehotulon, DI/DO digitaalisen I/O:n, RS485-tiedonsiirron (A+/B ) ja jännite-/virtatulot (UA/UB/UC/UN, IA/IB/IC).

• RIMITUSTERMINAALI: Optimoitu suoraa johdotusta varten, selkeästi merkityillä teho-, tiedonsiirto- ja mittausliittimillä.

VALTUUTINEN SERTIFIOINTI

Kolmivaiheinen LCD-monitoimimittarimme on läpäissyt ammattimaisen laboratoriotestauksen ja -sertifioinnin kansallisia ja kansainvälisiä alan standardeja. Koko tuotantoprosessi toteuttaa tiukkaa laadunvalvontaa, mukaan lukien tarkkuuskalibrointi, kestojännitetesti, ikääntymistesti ja muut linkit, jotka varmistavat tarkkuuden, turvallisuuden ja kunkin tuotteen vakautta. Virallinen sertifiointi antaa vahvan takuun maailmanlaajuisille asiakkaille hankintoja ja pitkäaikaista yhteistyötä.

LAAJAN KÄYTETTY

Kolmivaiheista LCD-monitoimimittariamme käytetään laajalti:

• SÄHKÖASEMA: Reaaliaikainen tehonvalvonta ja energianhallinta

• AUTOMAATIOLAITTEET: Teollisuuden prosessien ohjaus ja tehoparametrien valvonta

• FLOW TUOTANTO: Tehtaan energiankulutuksen seuranta ja hallinta

• JAKELUKAAPPI: Pienjännitejakelujärjestelmän kuormituksen valvonta

• ASUNTARAKENNUS: Huoneistokompleksin sähkönkäytön hallinta

• TAVARATALO: Liikerakennusten tehonmittaus ja valvonta

FAQ

1. MIKÄ ON TÄMÄN TUOTTEEN PÄÄTOIMINTO?

Sitä käytetään pääasiassa kolmen vaiheen tehoparametrien kattavaan seurantaan, mukaan lukien jännite, virta, teho, energia, taajuus ja tehokerroin ohjelmoitavilla mittaus-, näyttö- ja digitaalisilla viestintätoiminnoilla.

2. MIKÄ ON MITTAUSTARKKUUS?

Se ottaa käyttöön 0,5 tason korkean tarkkuuden, joka täyttää kansainväliset teollisuusmittausstandardit ja varmistaa tarkan ja luotettava tehoparametrien valvonta.

3. MITÄ PANEELIKOOT ON SAATAVILLA?

Tarjoamme kolme vakiopaneelikokoa: 72 × 72 mm, 80 × 80 mm ja 96 × 96 mm ja vastaavat asennusaukot. erilaisia kaapin suunnittelutarpeita.

4. MIKÄ ON ASENNUSTAPA?

Se tukee napsautuspaneeliasennusta, yksinkertaista asennusta ja purkamista, sopii erilaisiin jakeluihin kaapit ja sähkölaitteet.

5. TUKEAKKO SE ETTÄVIESTINTÄ?

Kyllä, siinä on RS485-portti Modbus RTU -protokollalla saumattoman integroinnin SCADA- ja energianhallintaan järjestelmät, jotka mahdollistavat etävalvonnan ja tiedonkeruun.

6. MIKÄ ON KÄYTTÖLÄMPÖTILA-ALUE?

Tuote voi toimia vakaasti 20–70 °C:ssa (jopa 75 °C) ja sopii erilaisiin sisä- ja ulkokäyttöön ympäristöissä.
