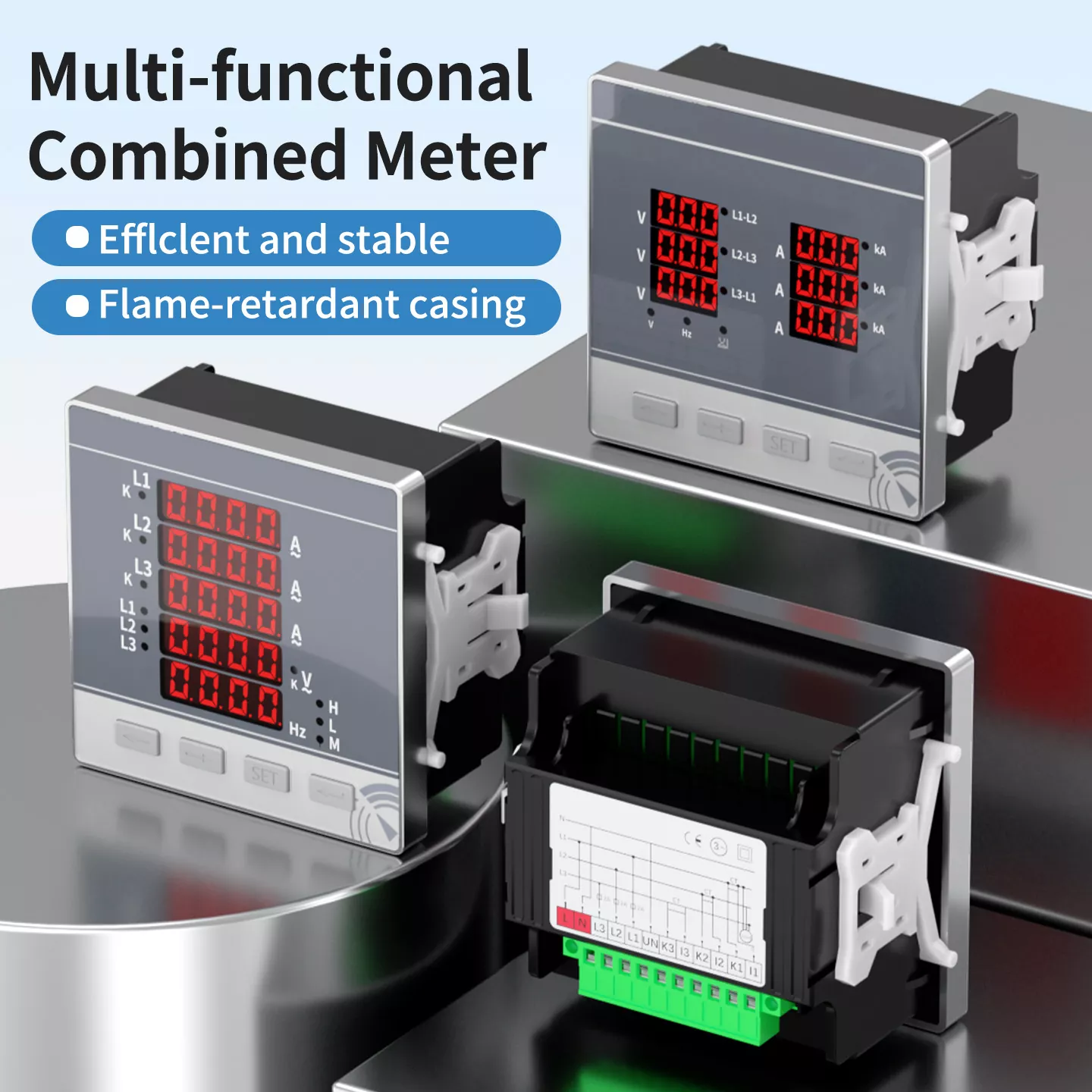

Em-06 monitoiminen yhdistelmämittari

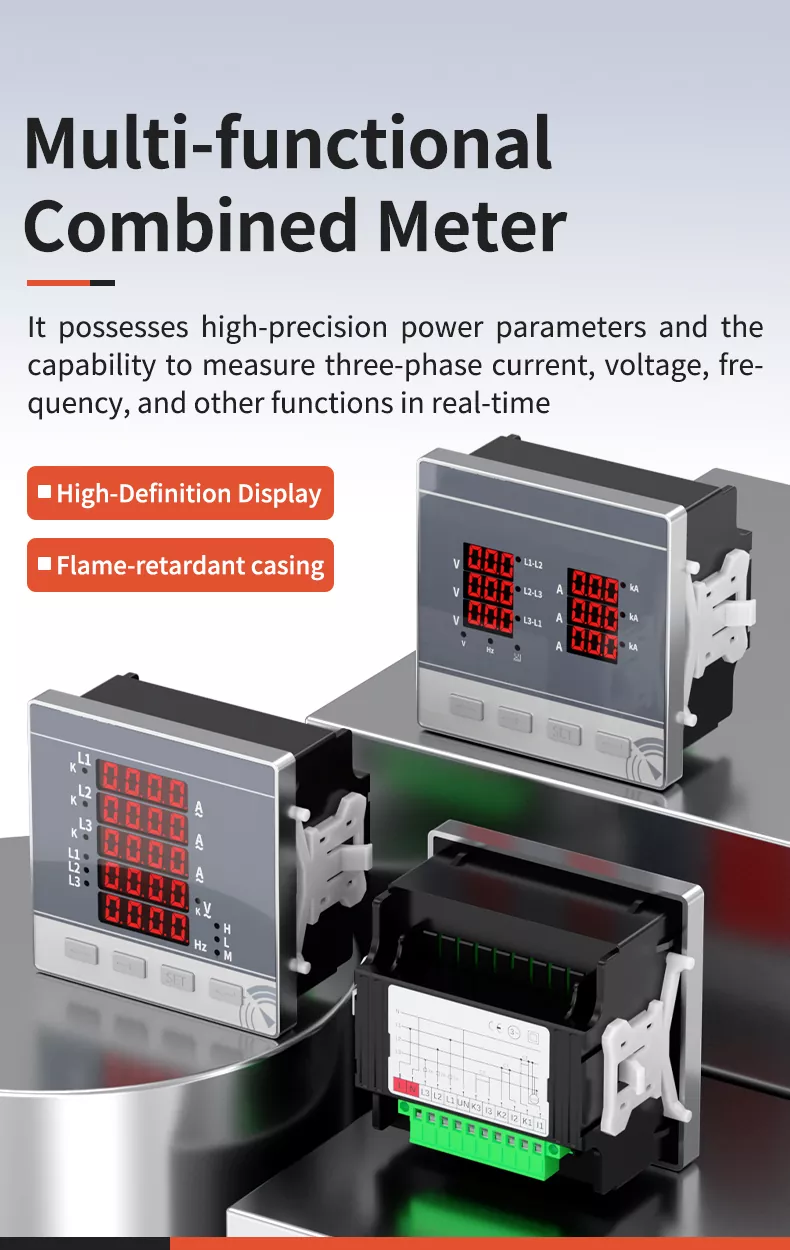

Tämä Eton Em-06 monitoiminen yhdistelmämittari on paneeliin asennettu tehonvalvontalaite, joka on suunniteltu nykyaikaiseen kolmivaiheiseen sähköjärjestelmät. Se integroi erittäin tarkat mittaussirut ja korkealaatuiset riviliittimet mahdollistaen reaaliaikaisen käytön kolmivaihevirran, jännitteen, taajuuden ja muiden keskeisten parametrien valvonta 0,5 tason tarkkuudella. Napsauttamalla paneelien asennus ja selkeät kytkentäkaaviot, se yksinkertaistaa asennusta joukkohankintakäyttäjille, kun taas paloa hidastava kotelo ja kestävä rakenne takaavat pitkän aikavälin turvallisen toiminnan teollisuudessa ja kaupassa ympäristöissä.

TUOTTEEN PARAMETRI (TEKNISET TIEDOT)

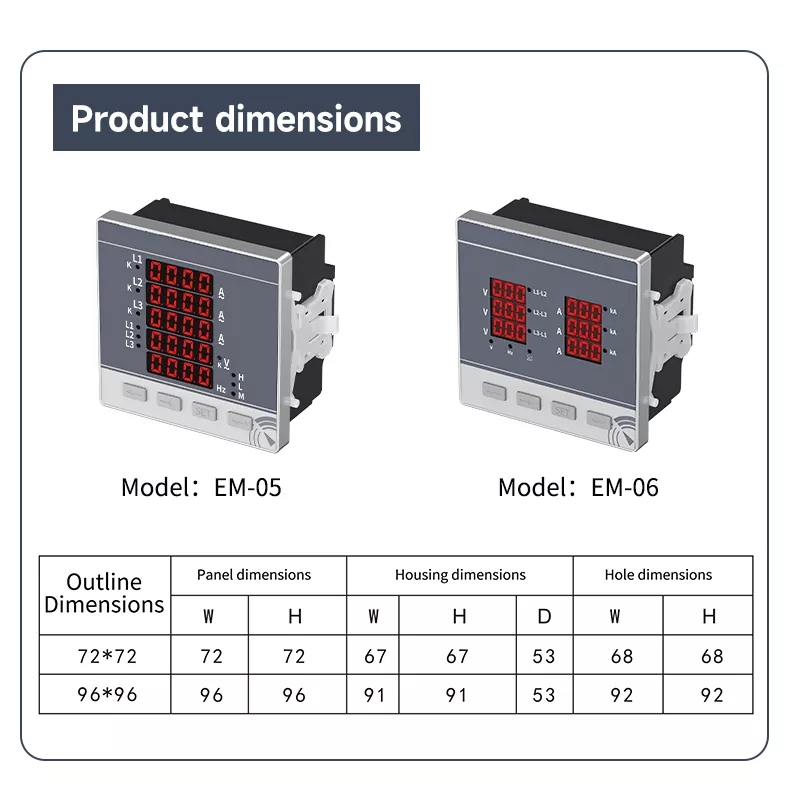

Tuotteen mitat

Ydinparametrit

TUOTTEEN OMINAISUUDET JA SOVELLUS

Ydinominaisuudet

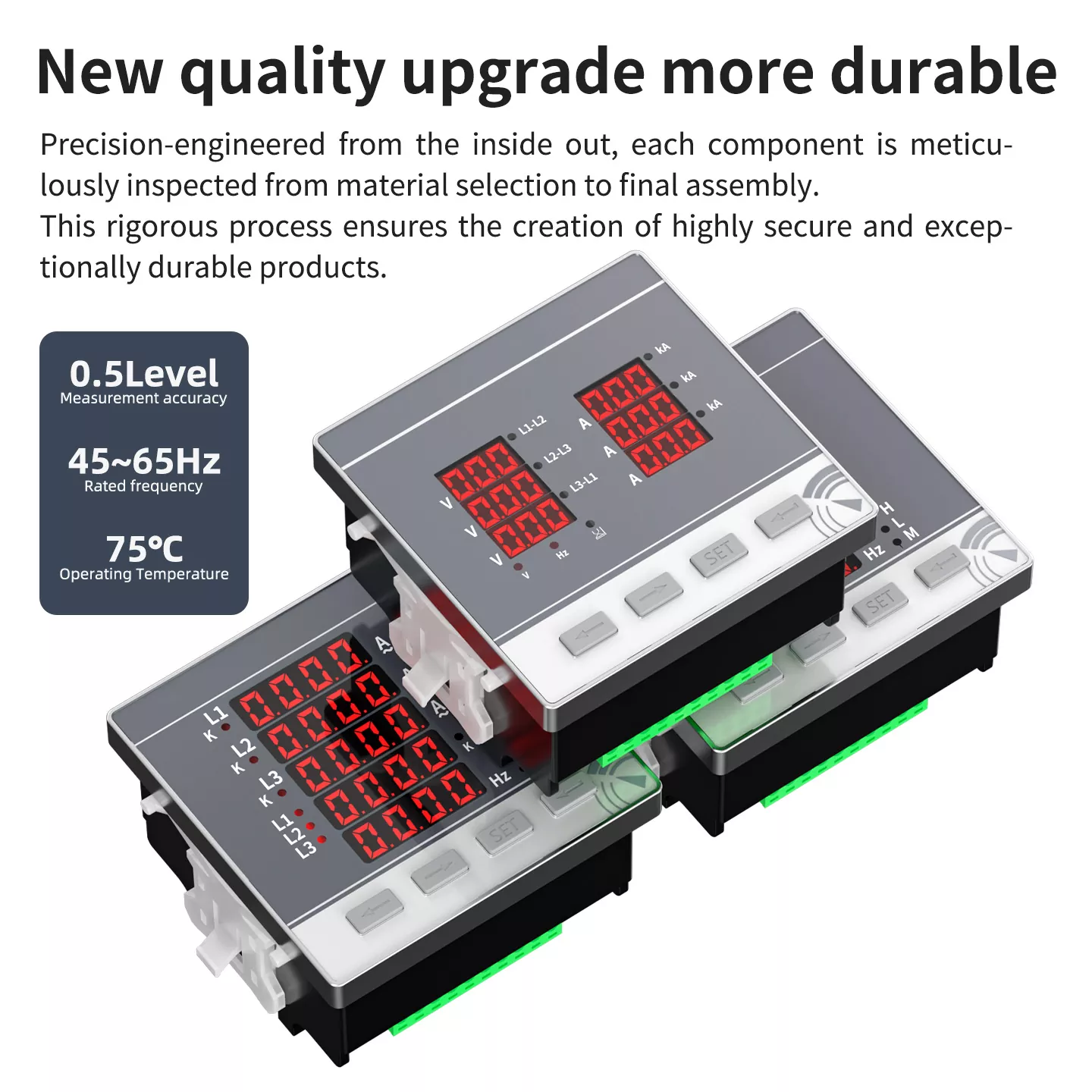

• 0,5 tason korkea tarkkuus: Tarjoaa vakaan ja tarkan kolmivaiheisen tehoparametrien seurannan, joka täyttää teollisuuden mittausstandardit.

• HD LED-näyttö: Suuri merkkipunainen LED-näyttö laajalla katselukulmalla, ei kuolleita kulmia, selkeä datan luku joka suunnasta.

• Paloa hidastava turvallisuus: Hapon ja alkalinkestävä PC-kotelo estää oikosulkujen ja ylikuormituksen aiheuttamat tulipalot ja varmistaa pitkän aikavälin turvallisuuden käyttää.

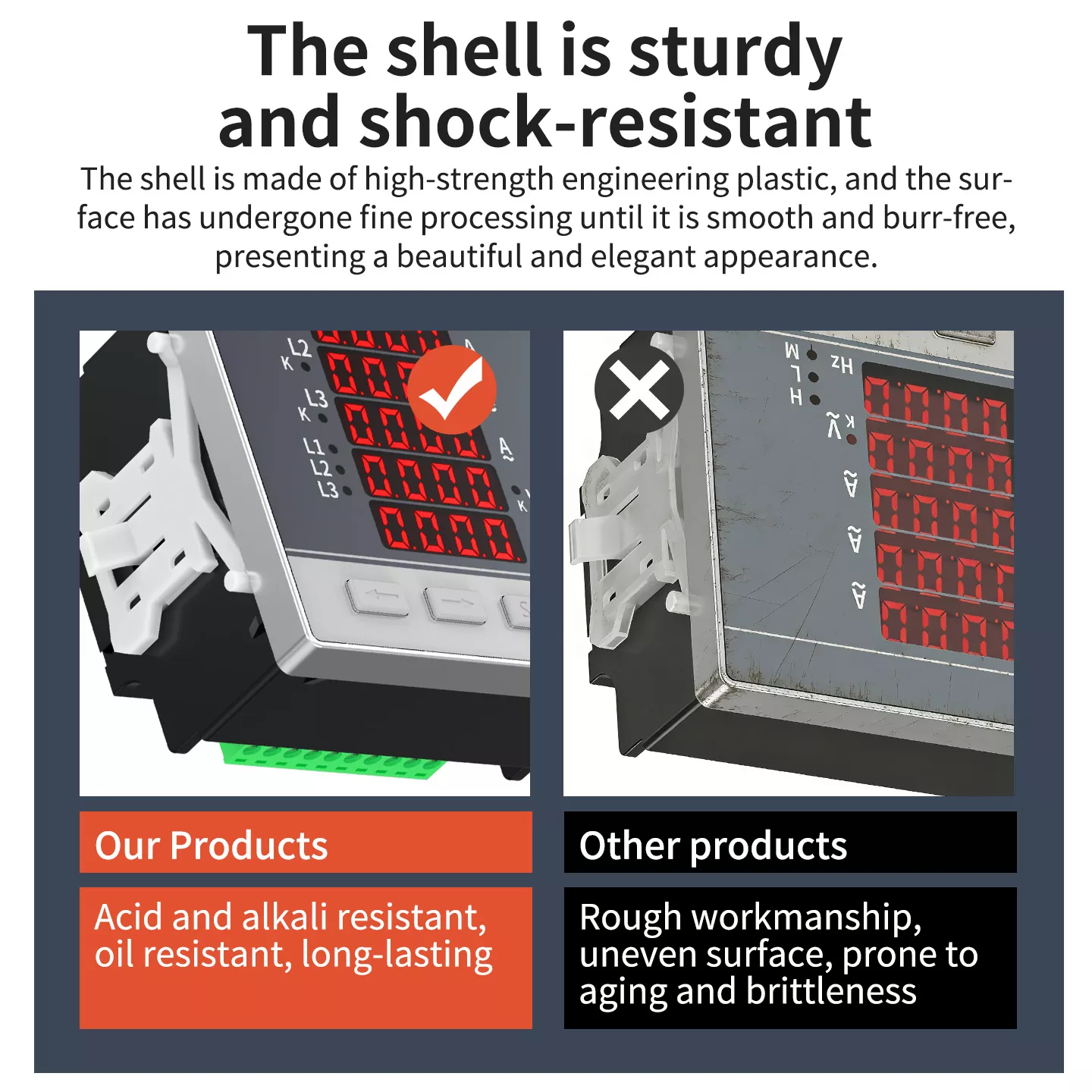

• Tukeva ja iskunkestävä: Erittäin luja tekninen muovikuori, sileä ja jäysteetön, erinomaisella iskunkestävyydellä ja kestävyydellä.

• Helppo asennus: Paneelikiinnitys turvallisilla riviliittimillä, siisti johdotus ja vähemmän herkkä löystymiselle.

• Täydelliset tekniset tiedot: Kaksi mallia (EM-05 / EM-06) ja kaksi paneelikokoa (72 × 72 / 96 × 96), jotka sopivat eri kaappeihin vaatimukset.

Sovellusskenaariot

Monitoiminen yhdistelmämittari on laajalti käytössä:

• Sähköasemat ja sähköverkot: Kolmivaiheisten tehoparametrien reaaliaikainen valvonta vakaan lähetyksen varmistamiseksi.

• Teollisuuden automaatiolaitteet: Suojaa robottikäsivarsia ja tuotantolinjoja jännitteen/virran vaihteluilta.

• Flow tuotantolinjat: Seuraa energiankulutusta tehokkaaseen tuotannonhallintaan.

• Jakokaapit ja kojeistot: Suojaa kotitalouksien ja kaupallisten virtalähteiden järjestelmät.

• Asuinrakennukset: Valvoo sähkön käyttöä kodeissa ja asunnoissa ja tukee energiansäästön hallintaa.

• Tavaratalot ja julkiset tilat: Varmistaa turvallisen ja vakaan virransyötön hisseille, valaisimille ja ostoskeskuksen laitteille.

TUOTANNON TIEDOT

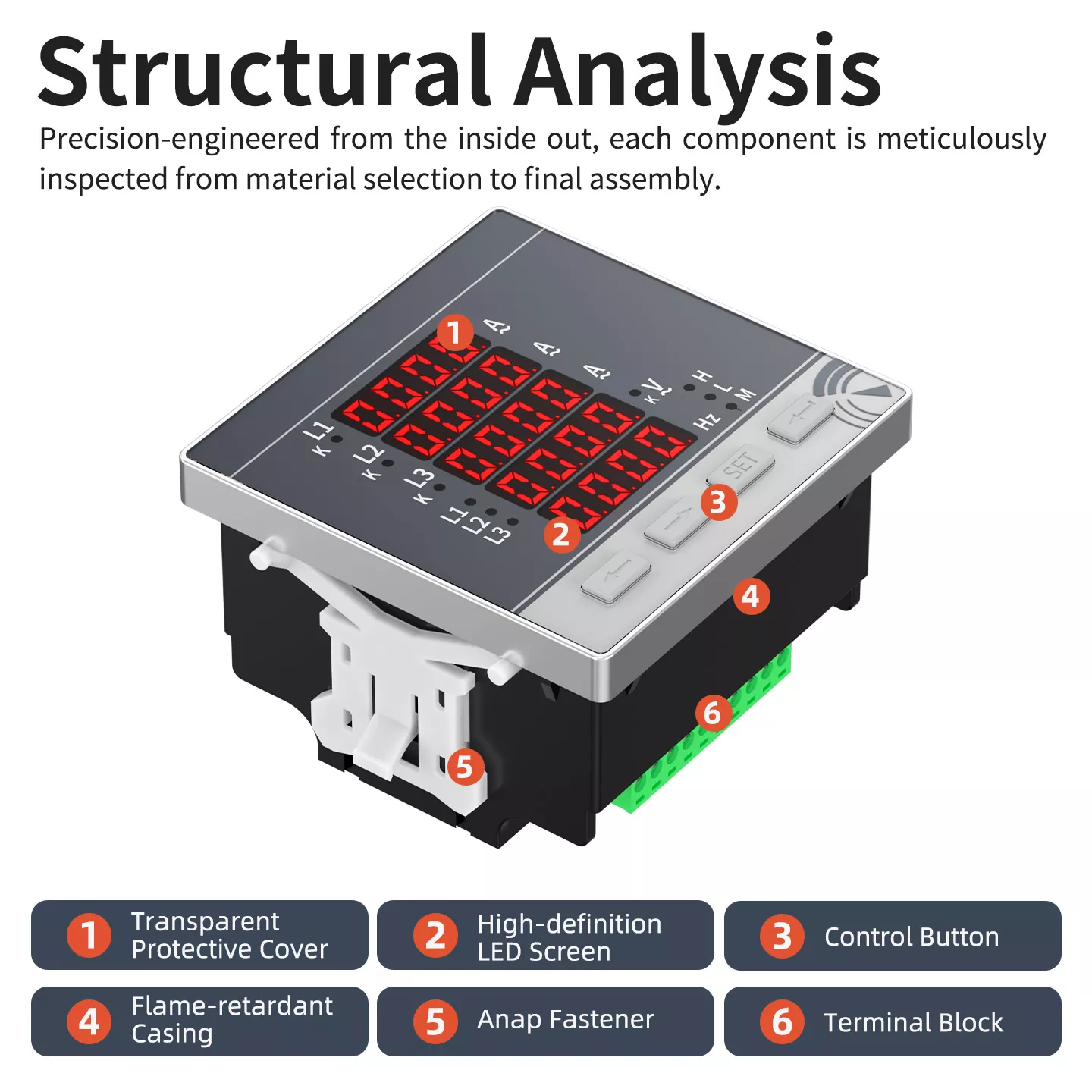

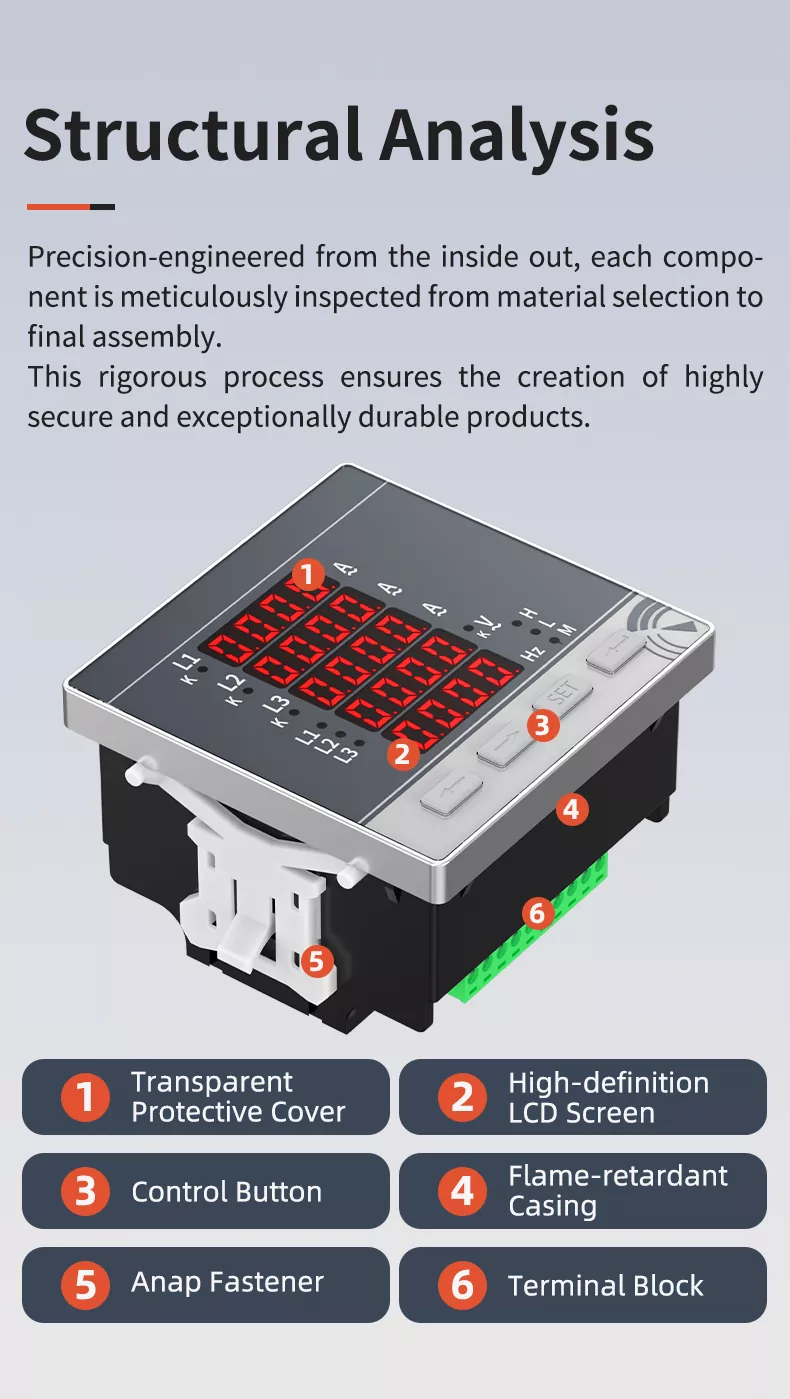

Rakenneanalyysi

Monitoiminen yhdistetty mittarimme on tarkasti suunniteltu sisältä ulospäin, ja jokainen komponentti on huolellisesti suunniteltu tarkastetaan materiaalin valinnasta lopulliseen kokoonpanoon. Tämä tiukka prosessi varmistaa, että mittari on erittäin turvallinen ja poikkeuksellisen kestävä, täyttää massatilausten ja pitkäaikaisen tarjonnan vaatimukset. Rakenne sisältää:

1. Läpinäkyvä suojakuori: Suojaa näyttöä pölyltä ja vaurioilta.

2. Teräväpiirto LED-näyttö: Selkeä datanäyttö vahvalla häiriönestotoiminnolla.

3. Ohjauspainike: Helppo parametrien asetus ja tilanvaihto.

4. Paloa hidastava kotelo: Erittäin luja PC-materiaali, korroosionesto ja palonkestävä.

5. Anap kiinnike: Snap-on asennus, kiinteä ja luotettava.

6. Päätelohko: Laadukas, hyvä johtavuus, turvallinen johdotus.

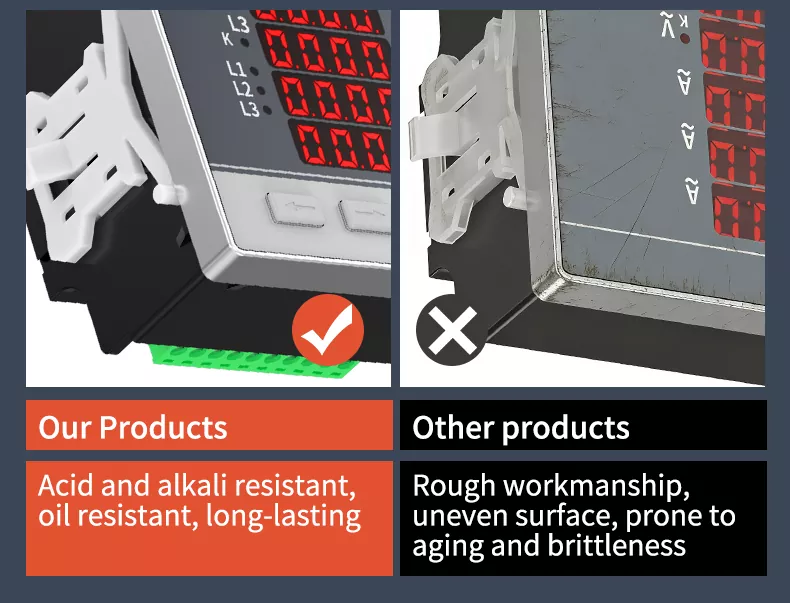

Tuotteemme vs muut tuotteet

Verrattuna kilpaileviin tuotteisiin, monitoiminen yhdistelmämittarimme on hapon- ja alkalinkestävä, öljynkestävä ja pitkäikäinen kotelo, joka välttää karkeaa työstöä, epätasaisia pintoja ja halvemmissa tavallisia ikääntymis-/haurausongelmia vaihtoehtoja.

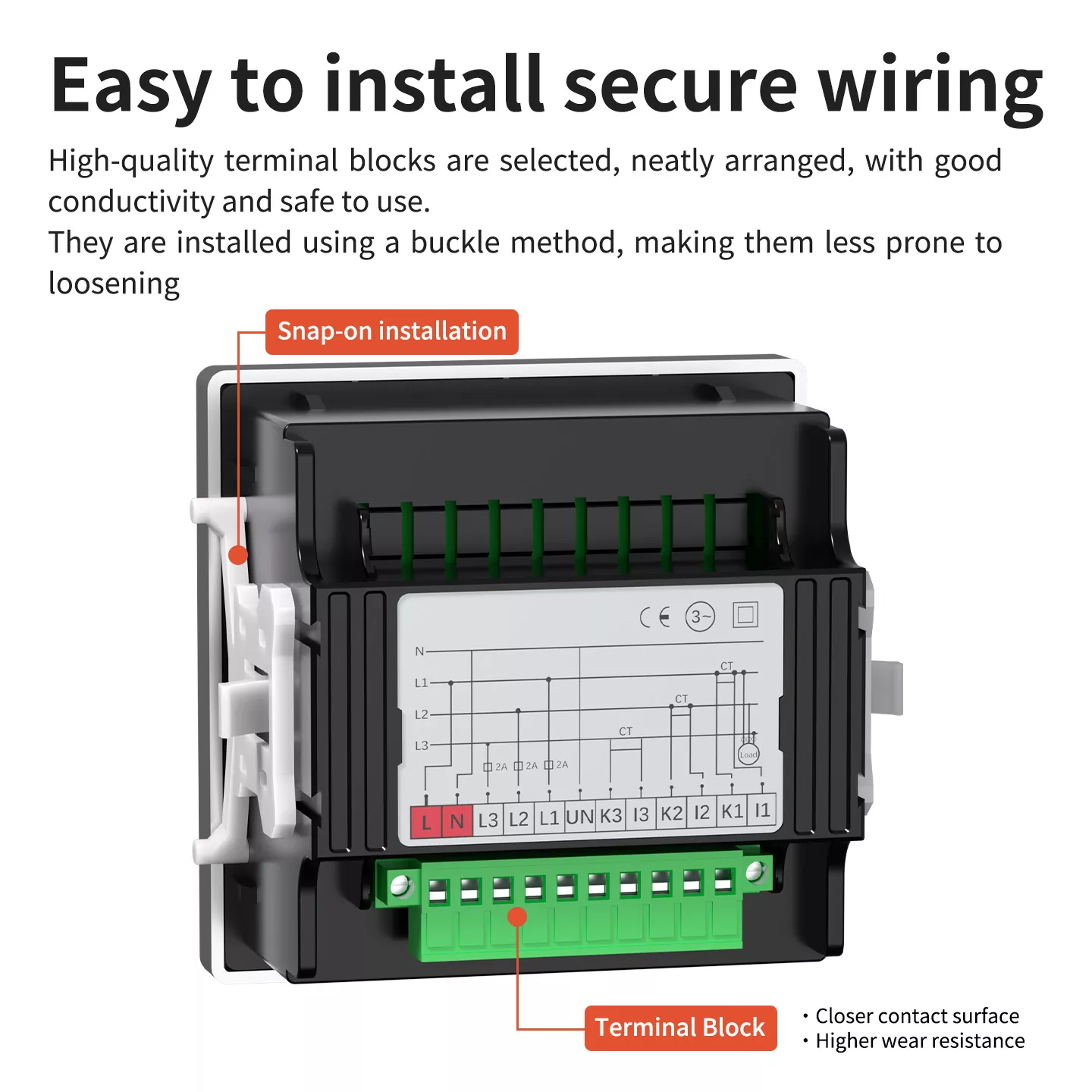

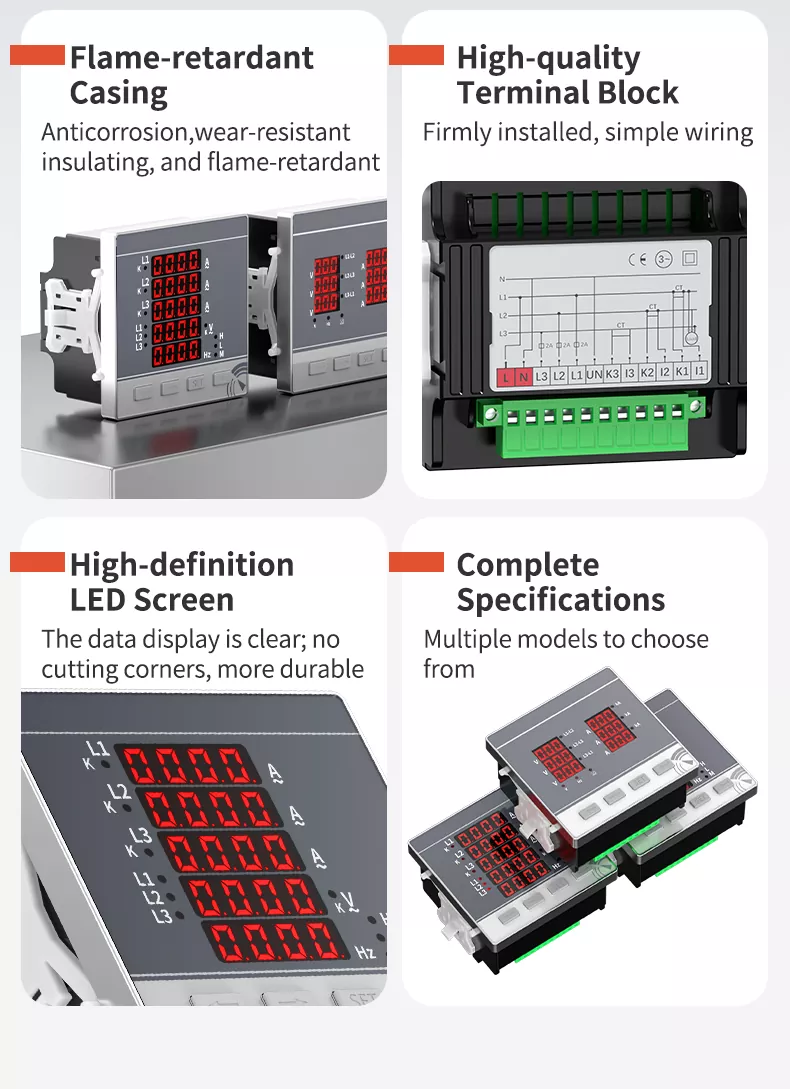

Laadukas päätelohko

Monitoimisen yhdistelmämittarin korkealaatuisessa riviliittimessä on lähempi kosketuspinta ja suurempi kuluminen vastus, joka suojelee tiukasti sähkövirran turvallisuutta, ja siisti johdotus estää väärin kytkennän ja oikosulun piirit loppukäyttäjille.

Virallinen sertifikaatti

Läpäissyt monen osapuolen ammatillisen tarkastuksen ja saanut arvovaltaisen sertifikaatin (MA/CNAS), mikä varmistaa Monitoiminen yhdistetty mittari täyttää maailmanlaajuiset laatu- ja turvallisuusstandardit tukku- ja massahankinnoissa.

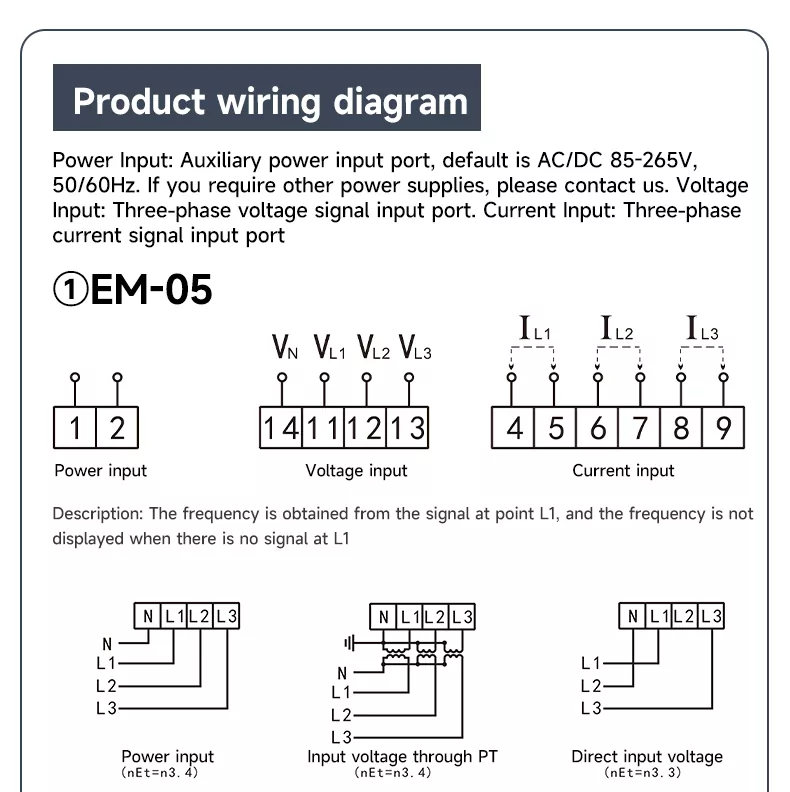

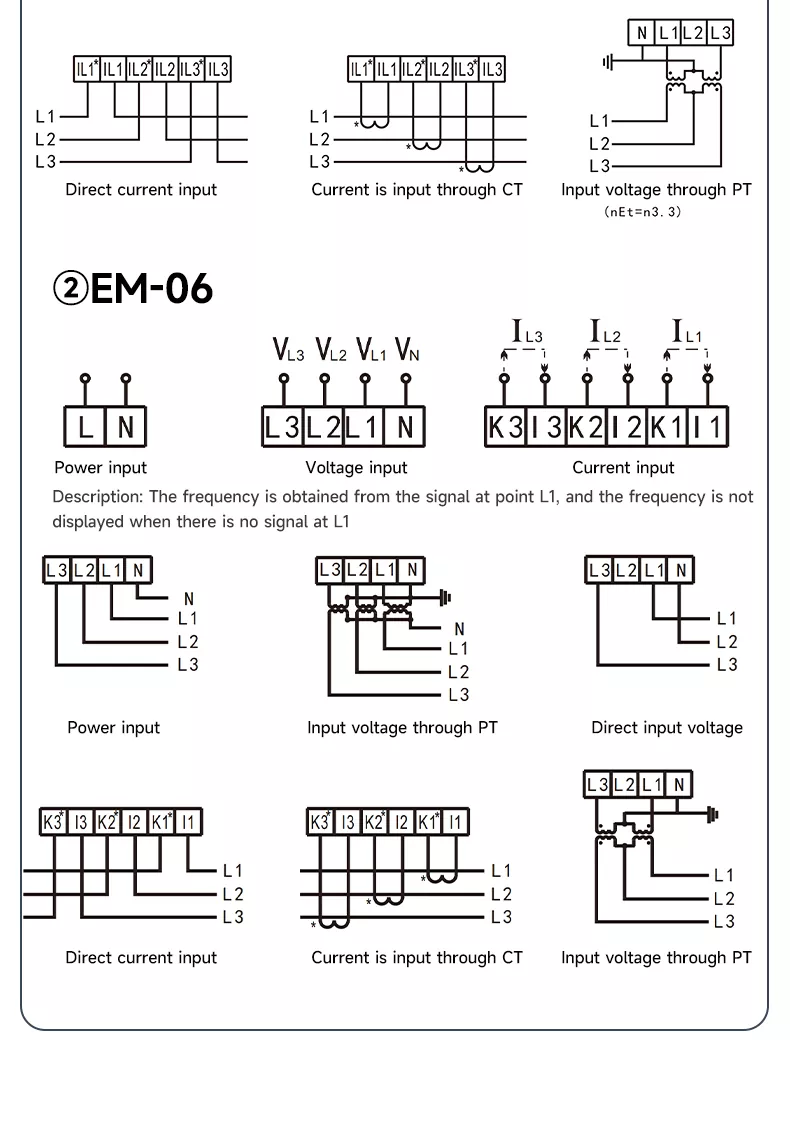

Kytkentäkaavio

Selkeät kytkentäohjeet tukevat sekä EM-05- että EM-06-mallien helppoa asennusta:

• Virransyöttö: Liitä L/N-liittimiin (AC/DC 85-265V).

• Jännitteen sisääntulo: Kytke kolmivaiheiset jännitesignaalit vastaaviin liittimiin (L1/L2/L3 + N).

• Nykyinen syöttö: Kytke virtamuuntajan (CT) signaalit vastaaviin liittimiin.

• Ei vaadi monimutkaista asennusta, ihanteellinen nopeaan käyttöönottoon jakelukaapeissa ja teollisuuspaneeleissa.

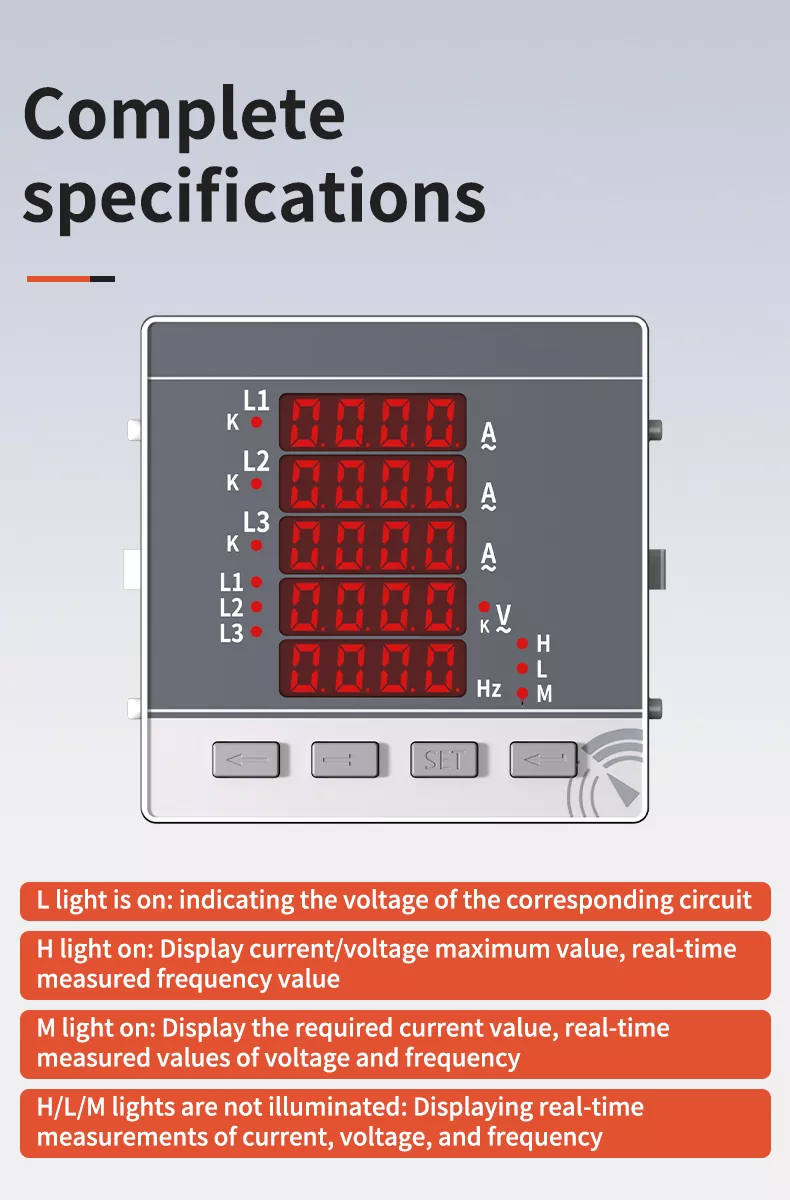

Näyttötilan selitys

• L valo päällä: Ilmaisee vastaavan piirin jännitteen.

• H-valo päällä: Näyttää virran/jännitteen maksimiarvon, reaaliaikaisen mitatun taajuuden arvon.

• M valo päällä: Näyttää vaaditun virran arvon, reaaliaikaiset mitatut jännitteen ja taajuuden arvot.

• H/L/M valot sammuvat: Näyttää reaaliaikaiset virran, jännitteen ja taajuuden mittaukset.

FAQ

1. Mikä on monitoimisen yhdistelmämittarin mittaustarkkuus?

Se saavuttaa 0,5 tason korkean tarkkuuden, mikä tarjoaa vakaan ja luotettavan kolmivaiheisen tehoparametrin seurannan sähköjärjestelmät.

2.Kuinka monitoiminen yhdistelmämittari asennetaan?

Se ottaa käyttöön napsautettavan paneeliasennuksen, joka on nopea, kiinteä ja sopii jakelukaappiin, teollisuusautomaatioon ja muut skenaariot.

3. Mitä parametreja monitoiminen yhdistelmämittari voi valvoa?

Se tarkkailee kattavasti kolmivaihevirtaa, jännitettä, taajuutta ja muita tärkeitä tehoparametreja a teräväpiirto LED-näyttö selkeää näyttöä varten.

4. Onko monitoimisen yhdistelmämittarin kotelo paloa hidastava?

Kyllä, se käyttää palamista hidastavaa PC-materiaalia, joka on hapon ja alkalinkestävää ja ehkäisee tehokkaasti palovaaraa. oikosulkuja ja ylikuormituksia.

5. Mitä malleja ja kokoja on saatavilla?

Tarjoamme kaksi mallia (EM-05 / EM-06) ja kaksi paneelikokoa (72 × 72 mm / 96 × 96 mm) erilaisiin asennus- ja hakemusvaatimukset.

6. Mikä on mittarin käyttölämpötila-alue?

Se voi toimia vakaasti -20 ~ 70 ℃ lämpötilassa, lyhytkestoisella toleranssilla jopa 75 ℃, sopii erilaisiin teollisiin ja kaupallisiin tarkoituksiin. ympäristöissä.
