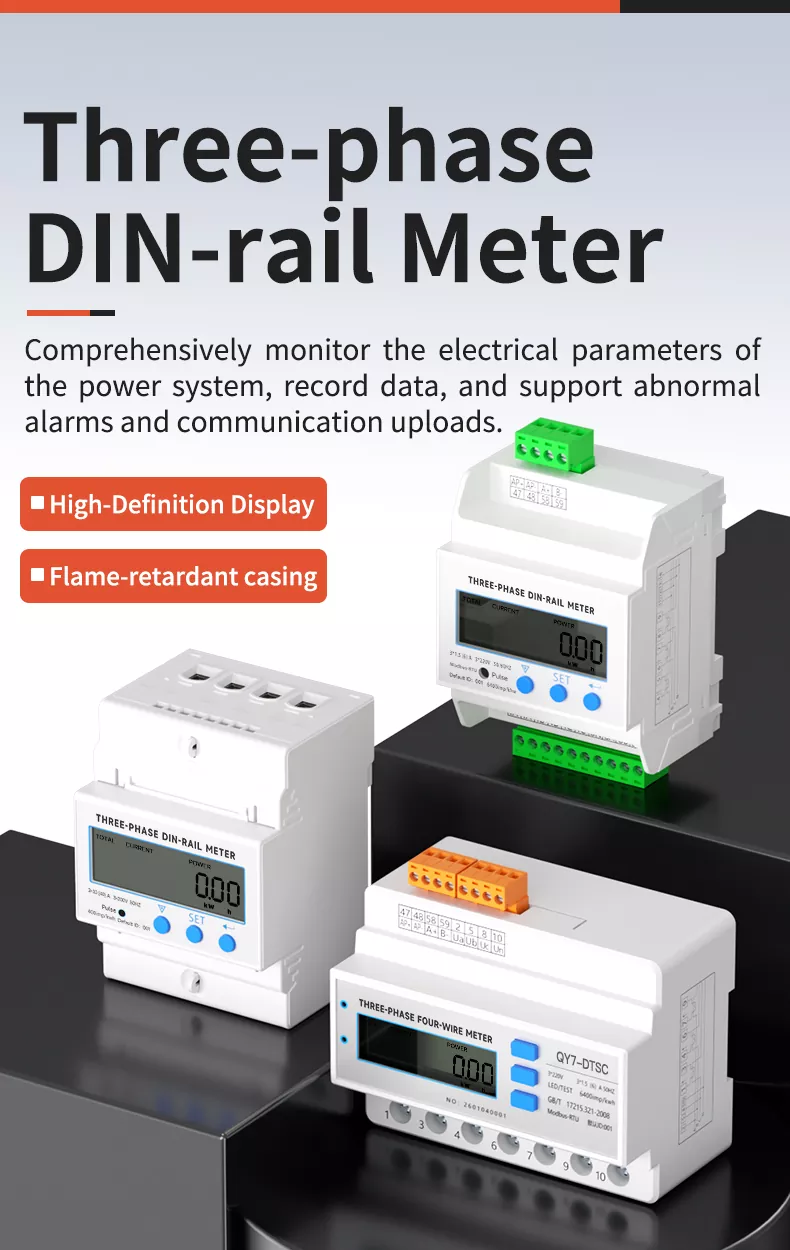

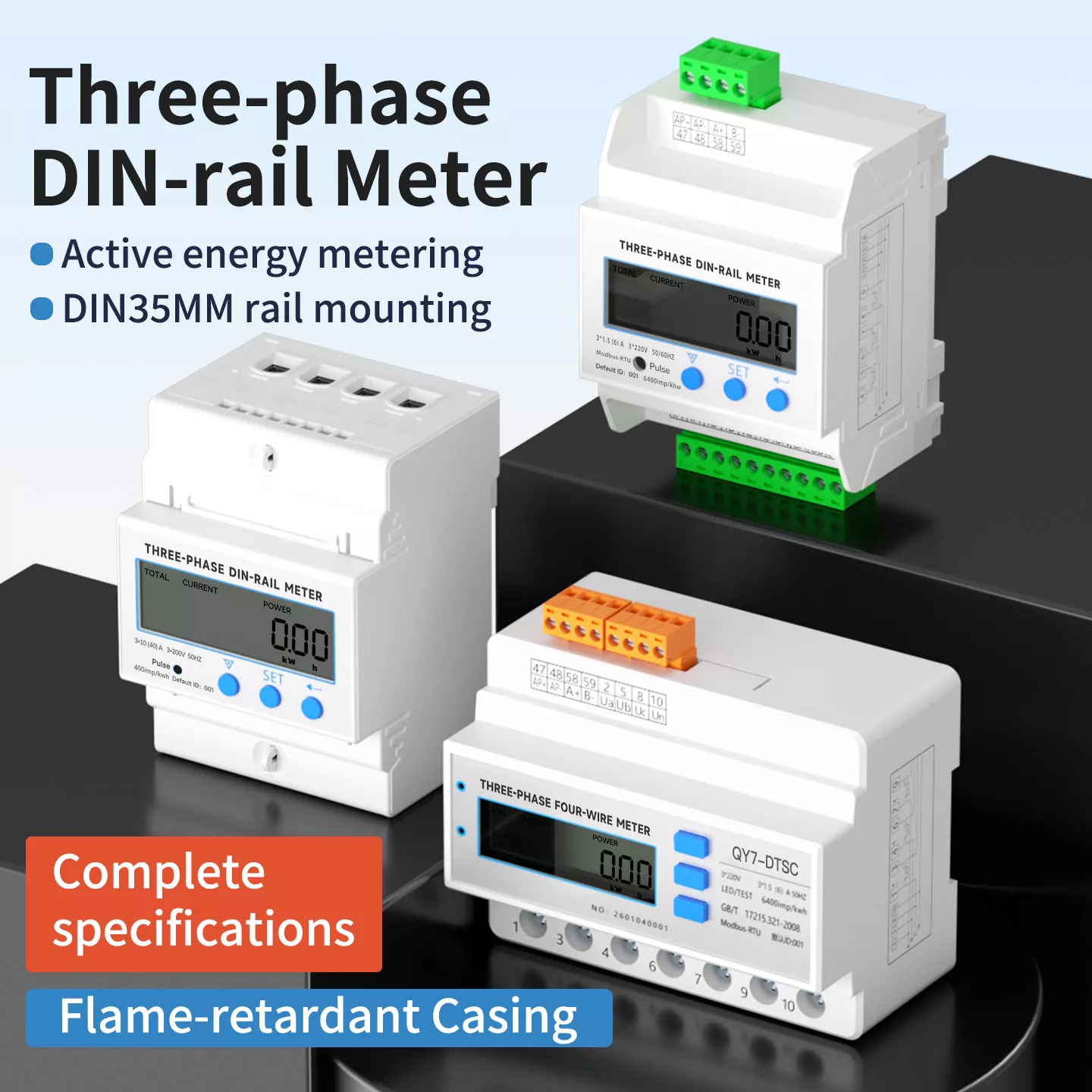

Kolmivaiheinen 4p Din-kiskon muuntaja monitoimimittari

Kolmivaiheinen 4P DIN Rail Transformer -monitoimimittarimme on erittäin tarkka älykäs energiamittari, joka on suunniteltu sähköjärjestelmän sähköisten parametrien kattavaan seurantaan. Se tukee reaaliaikaista tiedontallennusta, epänormaalit hälytysilmoitukset ja Modbus RTU -viestintälataukset. Integroitujen piirien ja SMT-siruteknologian ansiosta se varmistaa tarkan mittauksen 0,5 tason tarkkuudella. Paloa hidastava ABS-kotelo on hapon ja alkalinkestävä, öljynkestävä ja pitkäikäinen. Sitä käytetään laajalti teollisuusautomaatiossa, sähkönjakelussa, energianhallinnassa ja muissa skenaarioissa, mikä tarjoaa luotettavaa datatukea turvalliselle ja tehokkaalle tehokäytölle.

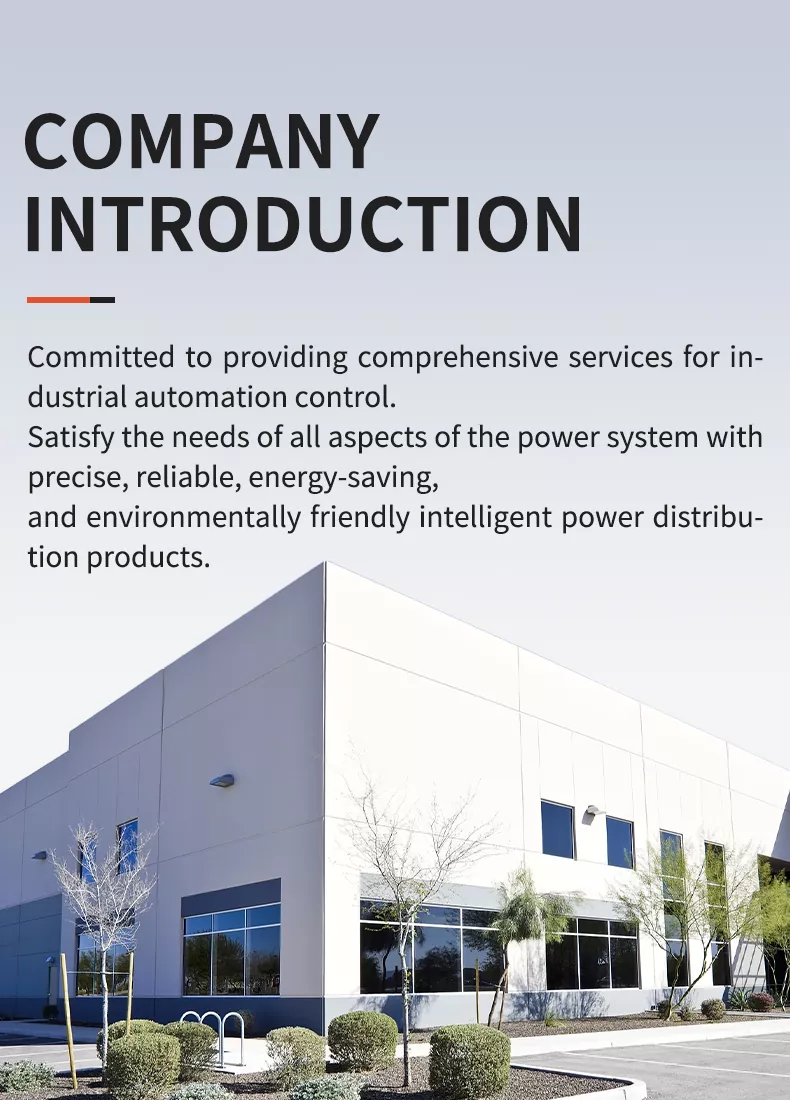

YRITYKSEN ESITTELY

Sitoutunut tarjoamaan kokonaisvaltaisia ​​palveluita teollisuusautomaation ohjaukseen. Täytä sähköjärjestelmän kaikkien osa-alueiden tarpeet tarkoilla, luotettavilla, energiaa säästävillä ja ympäristöystävällisillä älykkäillä sähkönjakelutuotteilla. Noudatamme tiukkaa laadunvalvontaa tutkimuksesta ja kehityksestä tuotantoon ja varmistamme, että jokainen tuote täyttää kansainväliset standardit, ja pyrimme olemaan luotettava kumppani maailmanlaajuisille asiakkaille sähkömittauslaiteteollisuudessa.

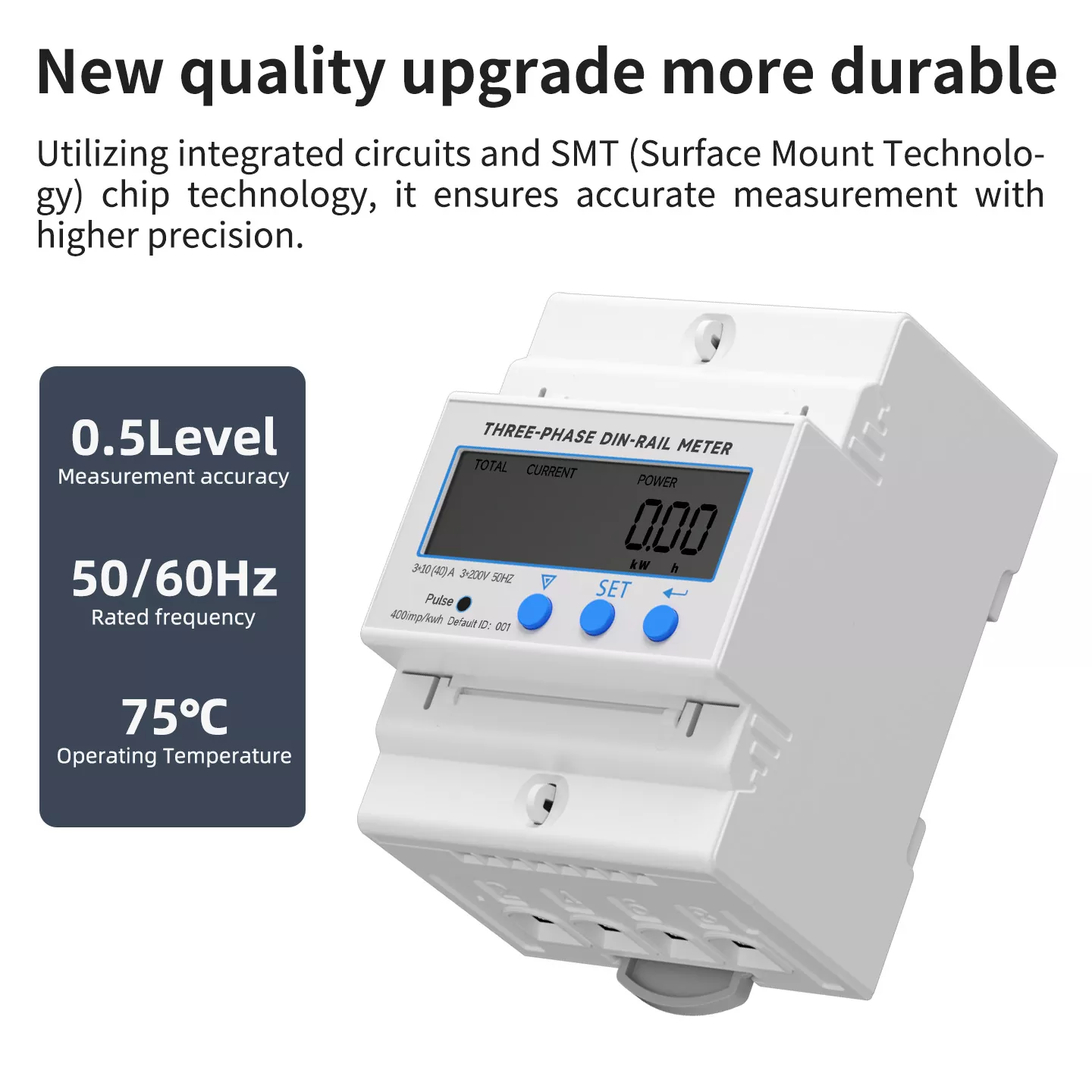

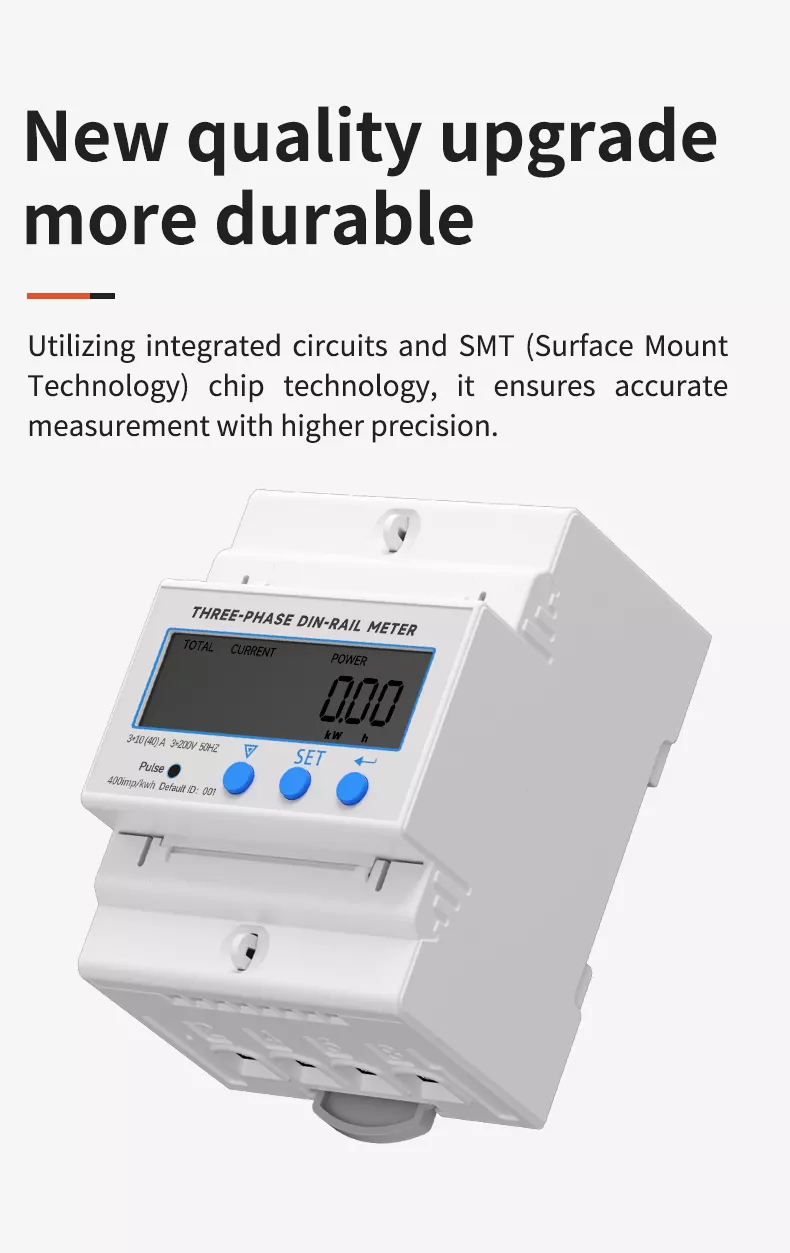

UUSI LAATUPÄIVITYS & KESTÄVÄMMÄN

Kolmivaiheinen DIN-kiskomittarimme on läpikäynyt täyden laatupäivityksen. Käytämme integroituja piirejä ja SMT-siruteknologiaa varmistaaksemme korkeamman mittaustarkkuuden ja vakauden. Kuori on valmistettu erittäin lujasta paloa hidastavasta ABS-materiaalista, joka on hapon ja alkalinkestävä, öljynkestävä, ikääntymistä estävä ja iskunkestävä. Jokaiselle tuotteelle tehdään tiukka ikääntymistesti, tarkkuuskalibrointi ja jännitetesti ennen kuin se lähtee tehtaalta. Se voi toimia vakaasti pitkään ankarissa teollisuusympäristöissä, paremmalla turvallisuussuorituskyvyllä ja pidemmällä käyttöiällä.

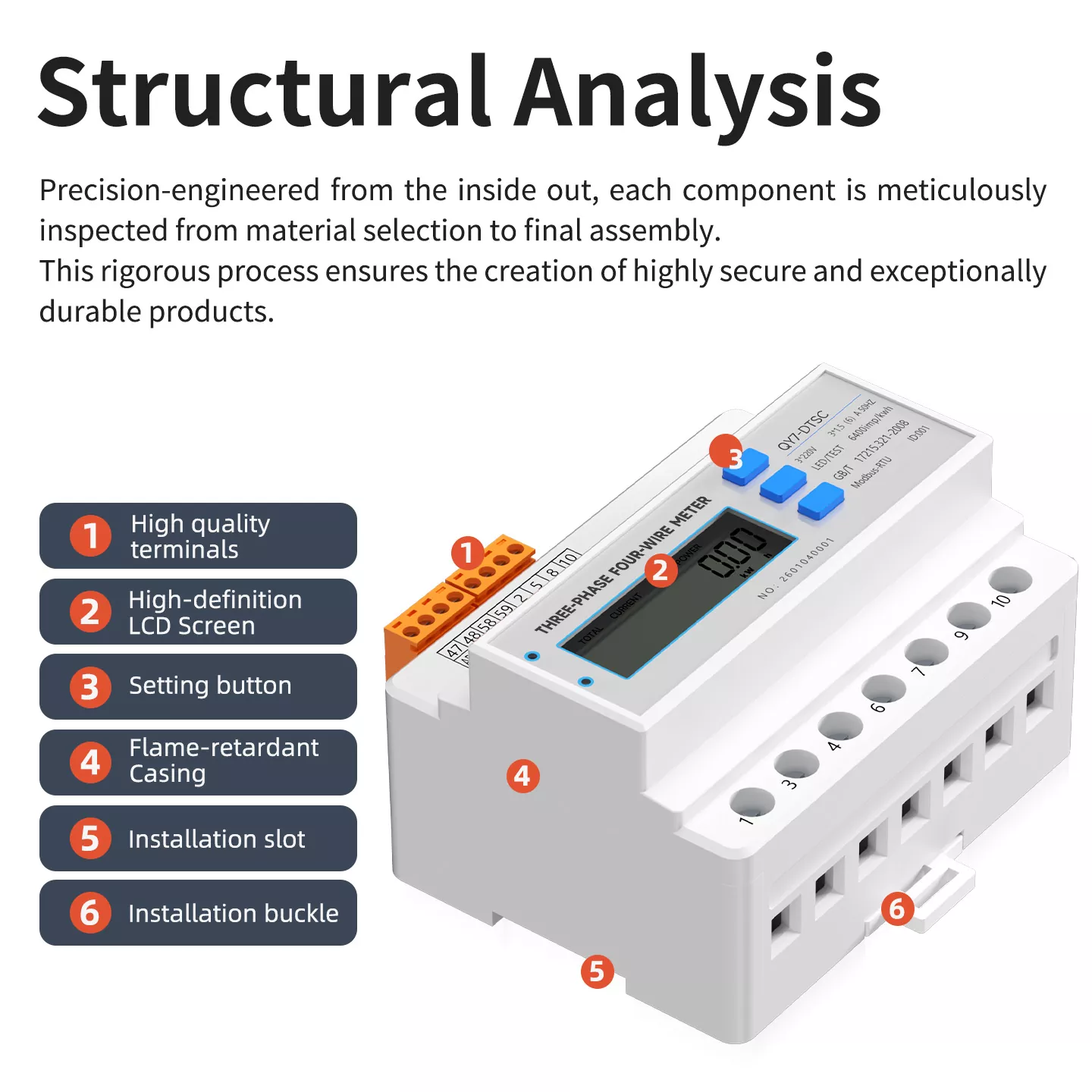

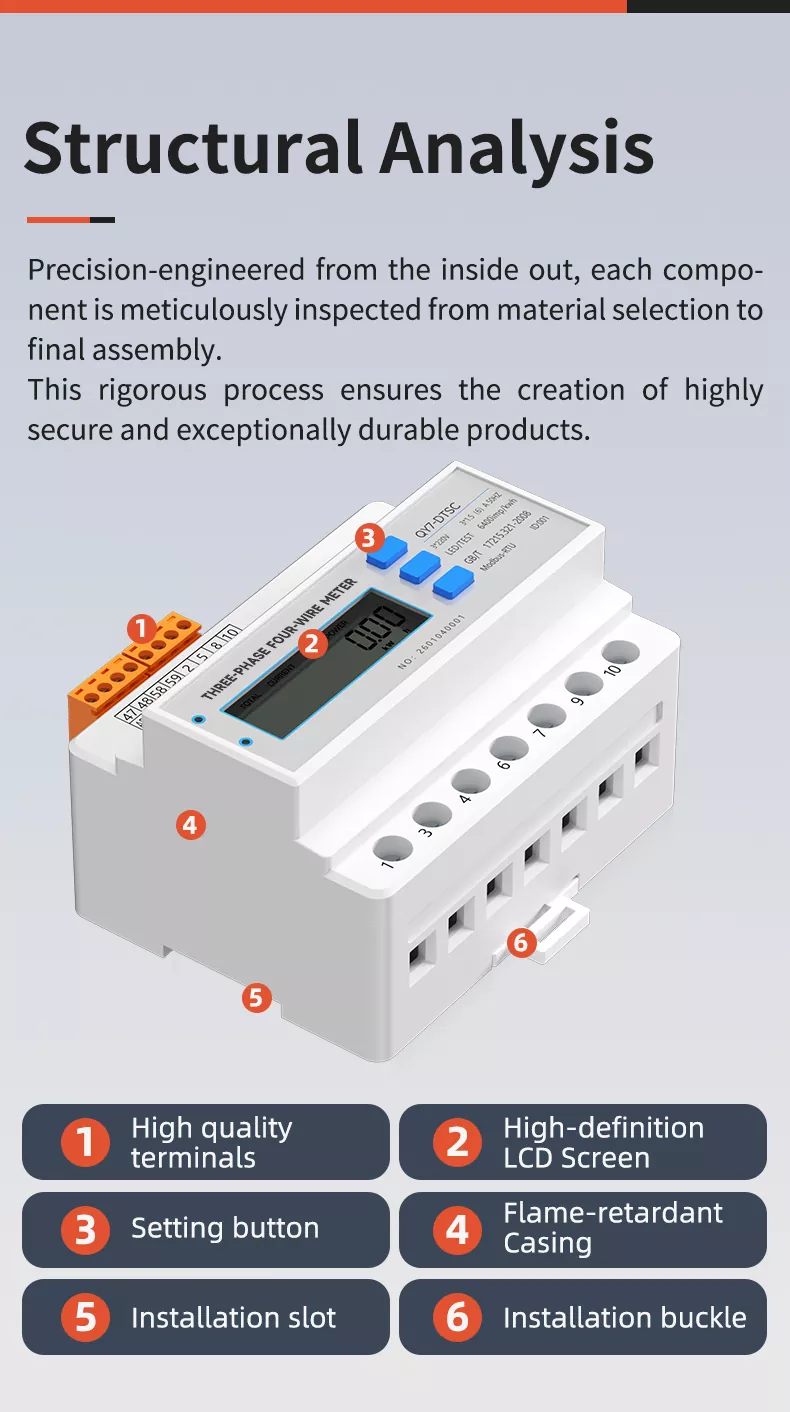

RAKENNEANALYYSI

Mittarissa on kompakti ja tieteellinen rakenne, joka sisältää 6 ydinkomponenttia:

1. LAATULAADUT LIITÄT: Valmistettu korkean johtavuuden kuparista, mikä takaa nopean tehon ja pienen häviön sekä vahvan ylikuormitusvastuksen.

2. TERÄVÄÄN LCD-NÄYTTÖ: 178° täysi näkökenttä, suuri merkkinäyttö, ei kuolleita kulmia lukemiseen, selkeä tietojen esitys.

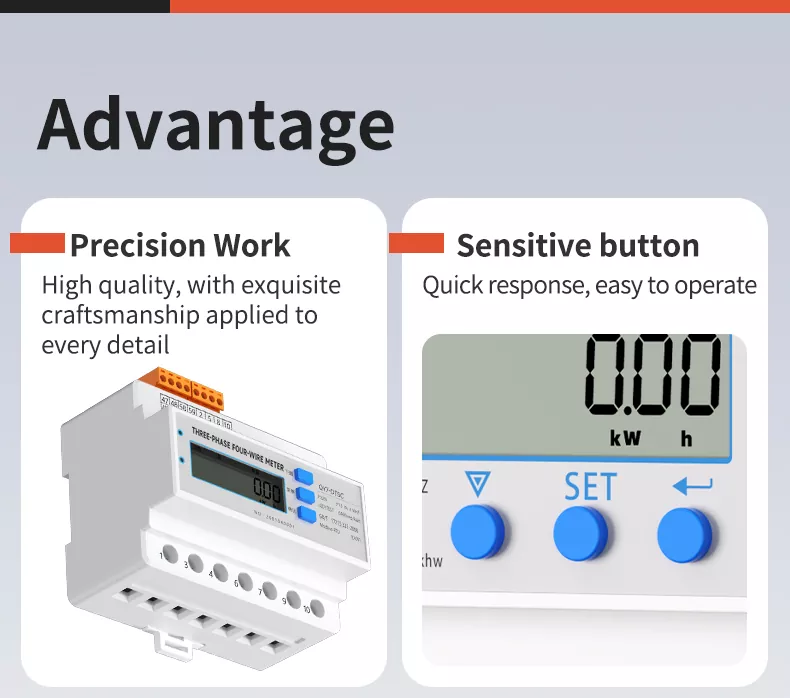

3. ASETUSPAINIKKEET: Herkkä ja reagoiva, helppokäyttöinen, tukee parametrien asetusta ja datakyselyä.

4. TULKINESTÄVÄ KOTELO: Erittäin luja tekninen muovi, ikääntymistä estävä, korroosionkestävä ja tarjoaa luotettavan suojan.

5. ASENNUSPAIKKO: Vakio DIN35mm kiskorakenne, yhteensopiva useiden jakelukaappien kanssa, helppo nopea asentaa.

6. ASENNUSSOKI: Kiinteä ja vakaa varmistaen, että mittari on tukevasti kiinnitetty ohjauskiskoon, eikä se ole helppo löystyä tärinän vaikutuksesta.

KORKEA TARKKUUS MITTAUS JA VAKAA SUORITUSKYKY

Mittarimme käyttää kehittyneitä integroituja piirejä ja SMT-sirutekniikkaa 0,5 tason mittaustarkkuudella, joka voi mitata tarkasti jännitteen, virran, tehon, energian ja muut sähköiset parametrit. Korkean läpäisevyyden ydin ja tarkka käämitekniikka takaavat pienen tehohäviön ja vahvan häiriönestokyvyn. Se voi ylläpitää vakaata datatulostusta jopa monimutkaisissa sähkömagneettisissa ympäristöissä ja täyttää täysin teollisuustason mittaus- ja mittausvaatimukset. Kuori on tukeva ja iskunkestävä, hienolla pintakäsittelyllä, sileä ja purseeton, ja se on kaunis ja tyylikäs.

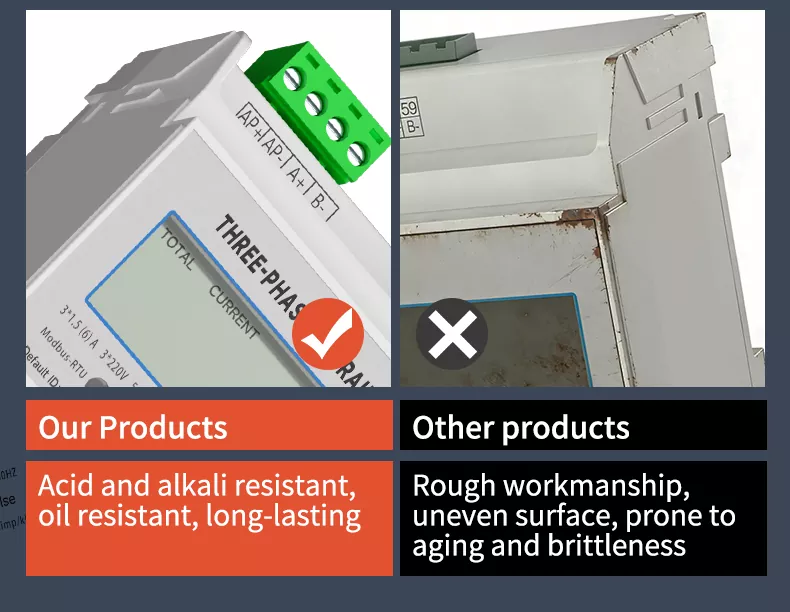

TUOTTEMME VS. MUUT TUOTTEET

YDINEDUT

KORKEA TARKKUUS: 0,5 tason mittaustarkkuus, mikä varmistaa tarkan energian mittauksen ja tietojen seurannan.

TULOSKÄYTTÖ: Erittäin luja ABS-materiaali, joka estää tehokkaasti oikosulkujen ja ylikuormituksen aiheuttamat tulipalot.

HELPPO ASENNUS: DIN35 mm:n vakiokiskoasennus, yksinkertainen "ylhäältä sisään, alhaalta ulos" -johdotus, nopea käyttöönotto.

VAHVA YHTEENSOPIVUUS: Tukee sekä suoraa että muuntajaliitäntää, yhteensopiva kolmivaiheisten kolmi- ja nelijohtimien järjestelmien kanssa.

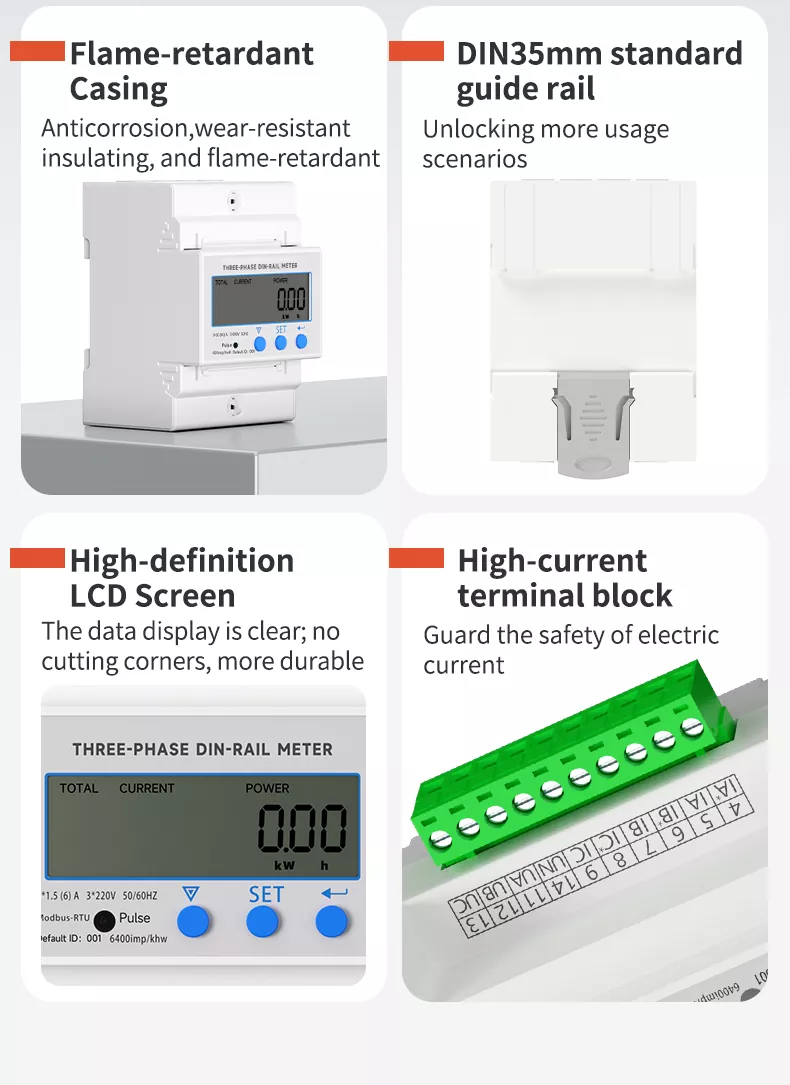

NELJÄ YDINMYYNTIKOHTIA

• TULKINESTÄVÄ KOTELO: Korroosionesto, kulutusta kestävä, eristävä ja paloa hidastava, mikä varmistaa pitkän aikavälin turvallisen käytön.

• DIN35MM STANDARDIN OHJEKISKO: Avaa useampia käyttöskenaarioita, yhteensopiva erilaisten jakelukaappien ja sähkölaitteiden kanssa.

• TERÄVÄÄN LCD-NÄYTTÖ: 178° täysi näkökenttä, selkeä datanäyttö, ei kuolleita kulmia lukemiseen.

• KORKEA VIRTA -LIITIN: Valmistettu korkean johtavuuden kuparista, joka suojaa sähkövirran turvallisuutta, pieni häviö ja nopea teho.

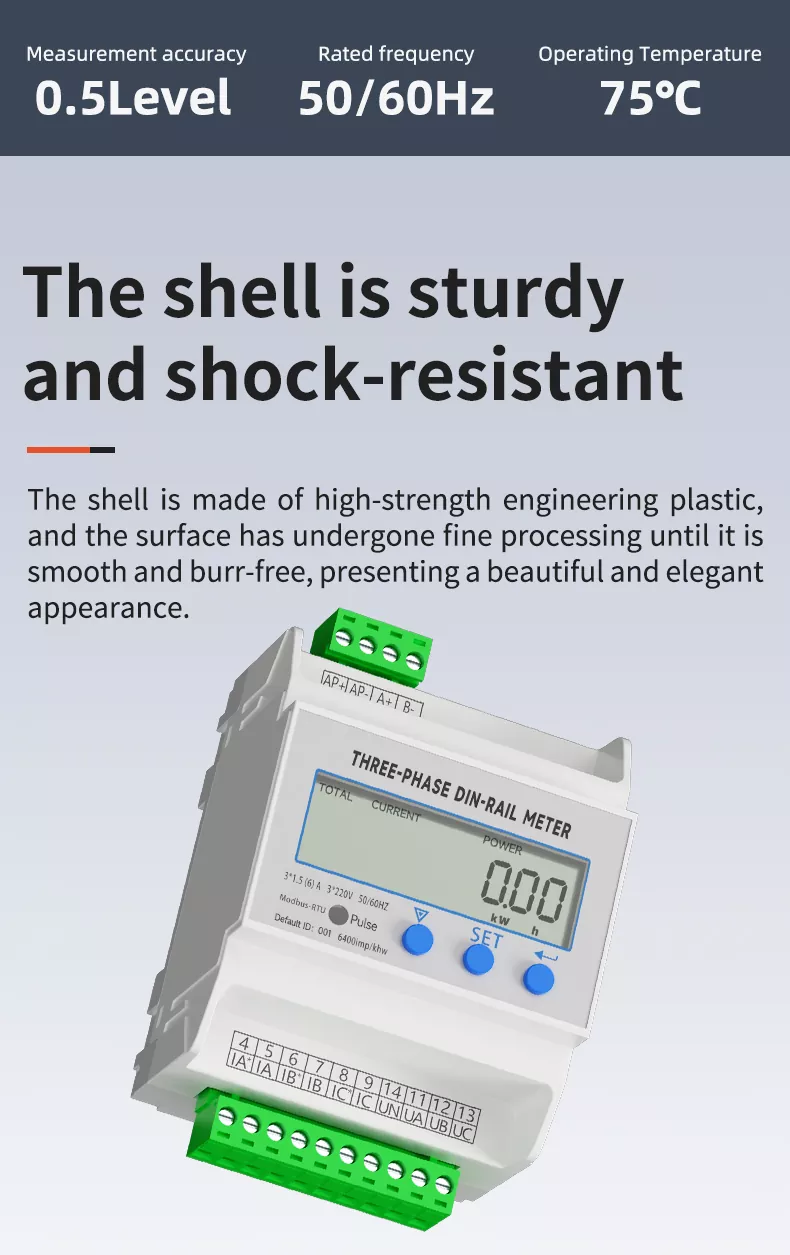

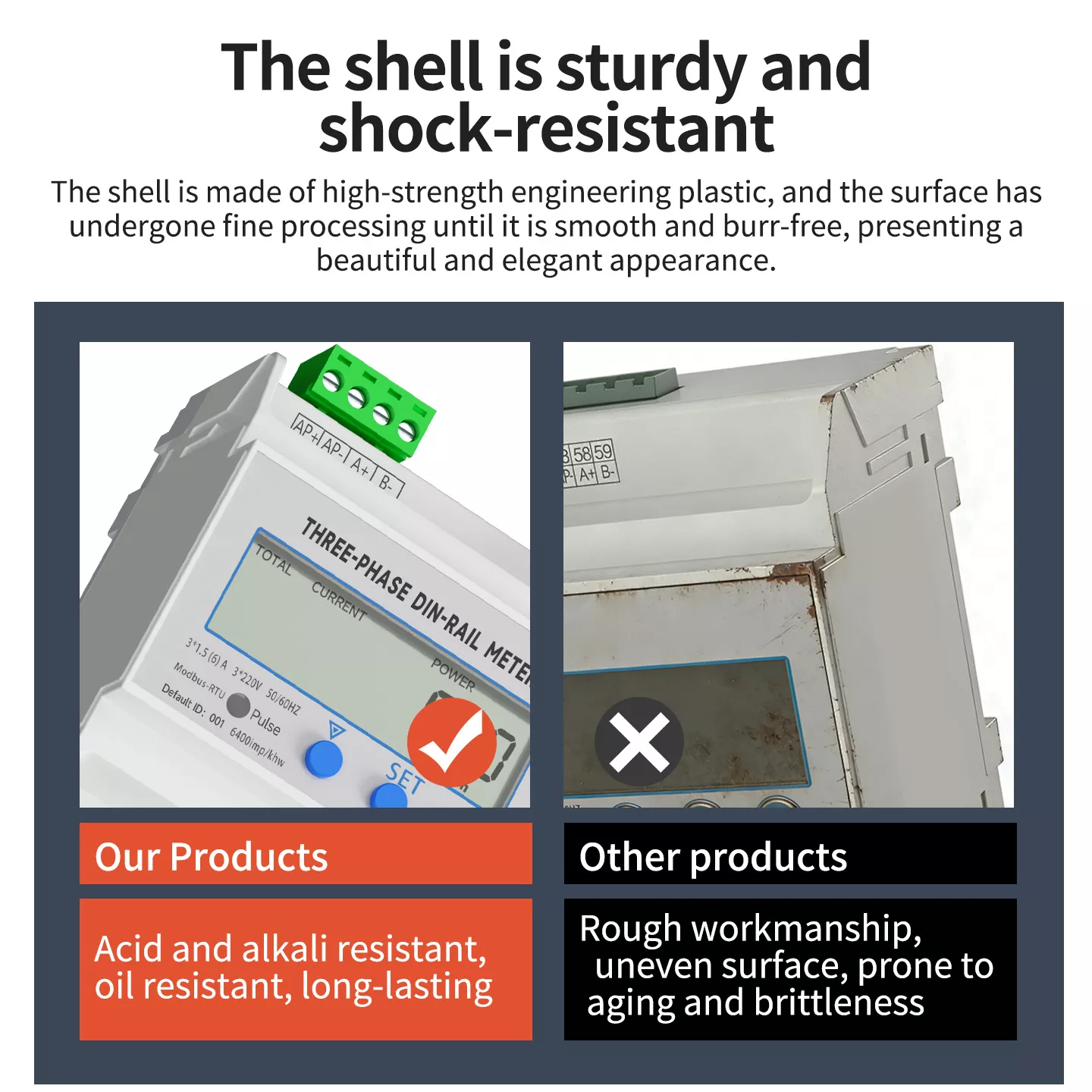

KUORI ON TUKEA JA ISKUJEN KESTÄVÄ

Kuori on valmistettu erittäin lujasta teknisestä muovista ja pinta on käsitelty hienosti, kunnes se on sileä ja purseeton, mikä antaa kauniin ja elegantin ulkonäön. Sillä on erinomainen iskunkestävyys ja puristuskestävyys, se kestää päivittäistä törmäystä ja mekaanista tärinää, eikä se muotoile tai vahingoita. Materiaali on korroosion- ja ikääntymistä estävää, soveltuu pitkäaikaiseen vakaaseen käyttöön erilaisissa monimutkaisissa teollisuusympäristöissä, käyttölämpötila-alueella 20–70 °C (parannetut mallit jopa 75 °C).

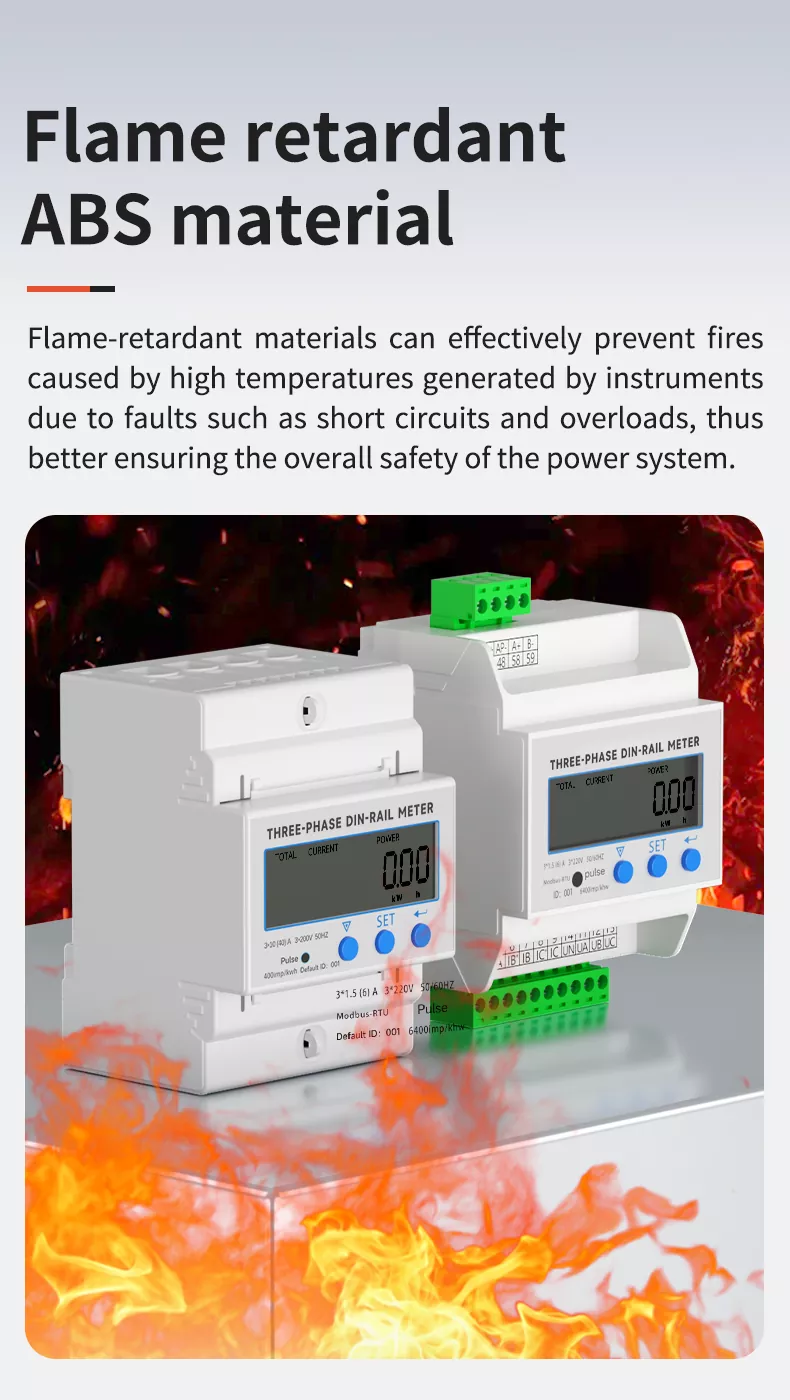

PALONESTÄVÄ ABS-MATERIAALI

Kuori käyttää korkealuokkaista paloa hidastavaa ABS-teknistä muovia, jolla on erinomaiset palonesto- ja eristysominaisuudet. Se voi tehokkaasti estää palamisen ja estää instrumenttien aiheuttamien korkeiden lämpötilojen aiheuttamat tulipalot vioista, kuten oikosulkuista ja ylikuormituksista, ja varmistaa siten paremmin sähköjärjestelmän yleisen turvallisuuden. Materiaali on myös hapon ja alkalin kestävää, öljynkestävää ja ikääntymistä estävää, ja sen käyttöikä on pitkä.

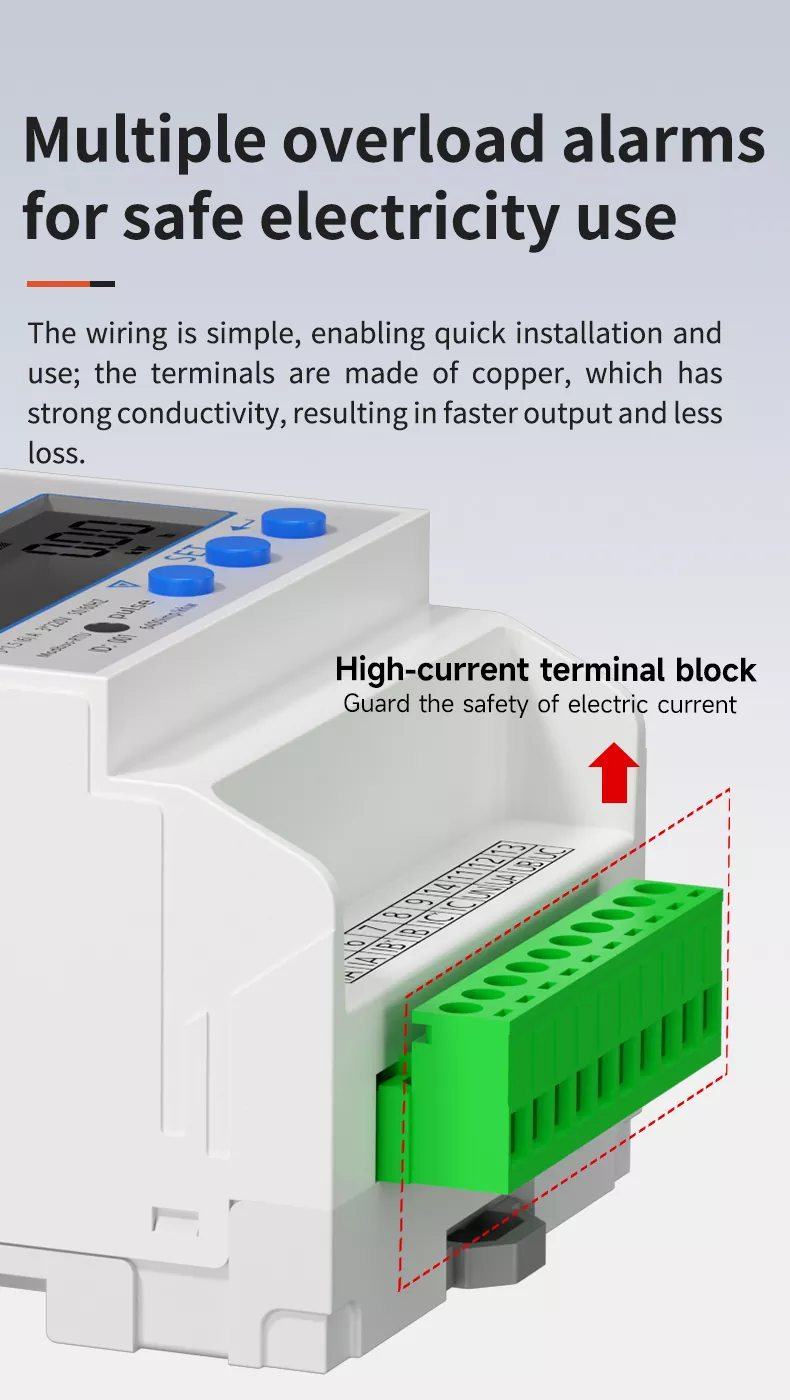

USEITA YLIKUormitushälyttimiä TURVALLISTA SÄHKÖN KÄYTTÖÄ VARTEN

Johdotus on yksinkertainen, mikä mahdollistaa nopean asennuksen ja käytön; liittimet on valmistettu kuparista, jolla on vahva johtavuus, mikä johtaa nopeampaan ulostuloon ja pienempään häviöön. Mittari on varustettu useilla ylikuormitushälytystoiminnoilla, jotka voivat laukaista hälytyksen ajoissa, kun virta tai teho ylittää asetetun kynnyksen, muistuttaen käyttäjiä ryhtymään toimenpiteisiin ylikuormituksen aiheuttamien laitevaurioiden ja turvallisuusonnettomuuksien välttämiseksi, mikä suojaa tehokkaasti sähkön käytön turvallisuutta.

HELPPO ASENTAA JA TURVAA JOHDOTUS

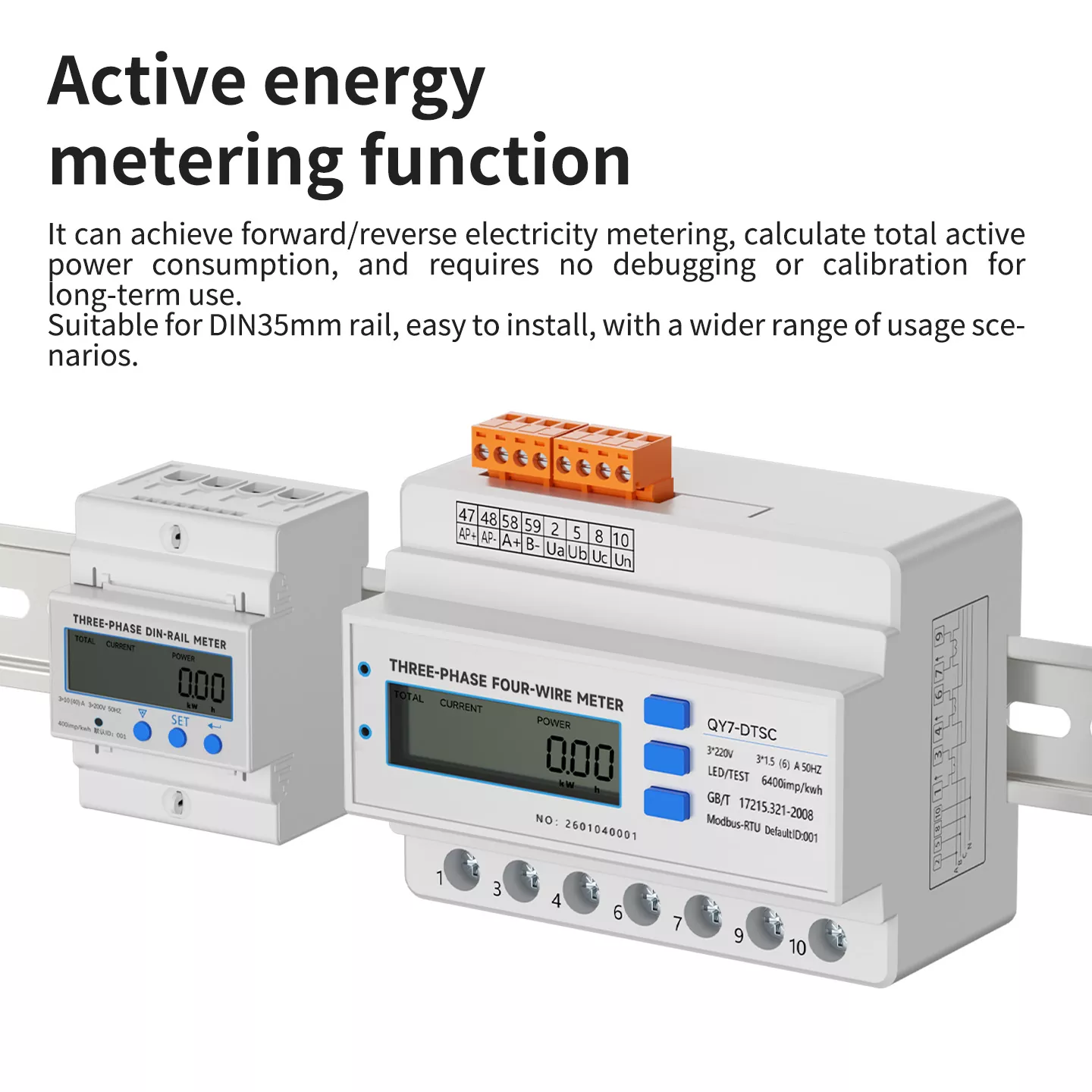

Mittari sopii DIN35mm vakiokiskolle, helppo asentaa ja purkaa, ei tarvita monimutkaisia ​​työkaluja. "Ylhäältä sisään, alhaalta ulos" -johdotusmenetelmä on selkeä ja intuitiivinen, ja siinä on selkeä liitinmerkintä, mikä voi tehokkaasti välttää väärän johdotuksen. Suurivirtaiset kupariliittimet ovat lujia ja luotettavia, eikä niitä ole helppo irrottaa pitkäaikaisessa tärinässä, mikä takaa turvallisen ja vakaan toiminnan. Se voi mitata eteenpäin/taaksepäin sähkönmittausta, laskea kokonaisaktiivisen tehonkulutuksen, eikä se vaadi virheenkorjausta tai kalibrointia pitkäaikaiseen käyttöön.

TUOTTEEN MITAT (4P MALLIKOHTAISET)

• KOKOMITAT: 72 mm (L) × 89 mm (K) × 59 mm (S)

• ASENNUSMITAT: Yhteensopiva DIN35mm vakiojohteiden kanssa

• LIITÄNTÄ: 13 liitintä virran/jännitteen tuloa ja tiedonsiirtoa varten

• VAIHTOEHTOISEN 4P DIRECT TYYPIN MITAT: 72mm (L) × 66mm (K) × 65mm (S)

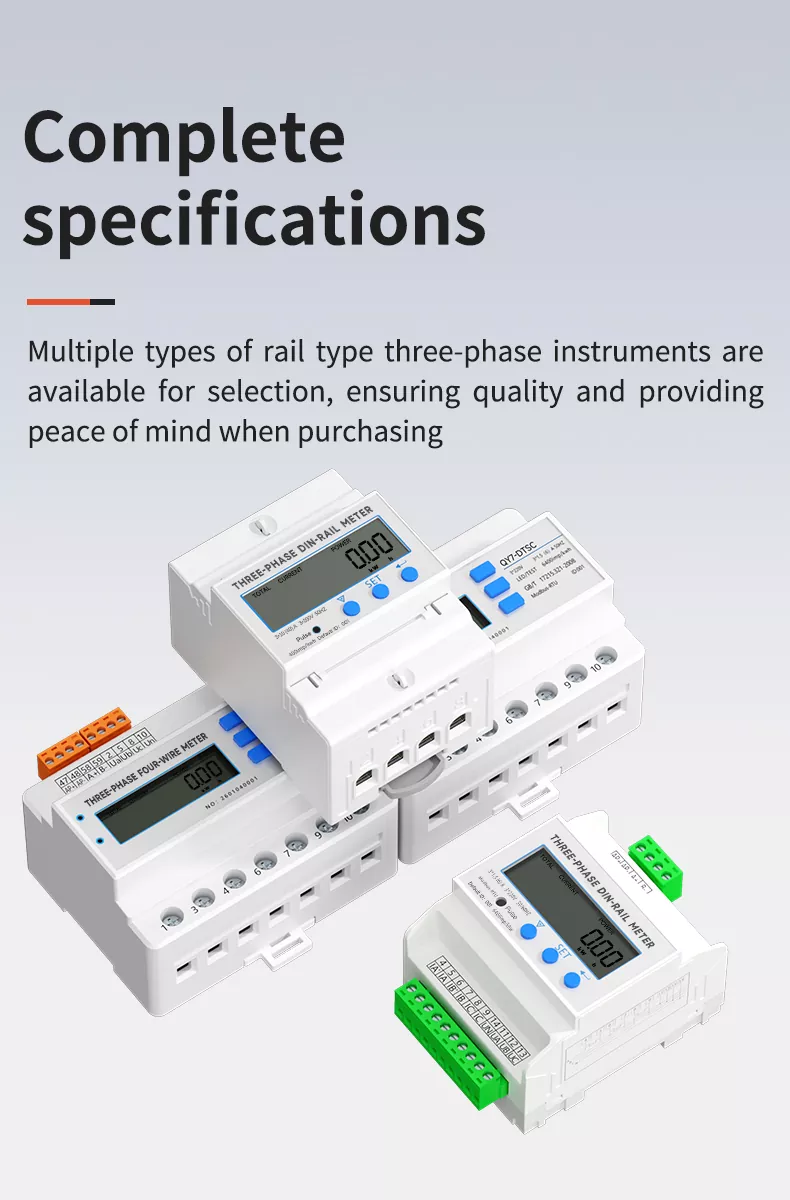

TÄYDELLISET TEKNISET TIEDOT

Tarjoamme täyden valikoiman kolmivaiheisia DIN-kiskomittarimalleja, mukaan lukien suoratyyppiset ja muuntajatyyppiset, 4P- ja muut spesifikaatiot erilaisten työolosuhteiden tarpeisiin. Tuote tukee useita jännite- ja virtamäärityksiä, jotka ovat yhteensopivat kolmivaiheisten kolmi- ja nelijohtimien järjestelmien kanssa, ja sitä voidaan käyttää laajalti tehonvalvonnassa, energianmittauksessa, teollisuusautomaatiossa ja muissa skenaarioissa. Täydelliset mallit, luotettava laatu, mielenrauha ostohetkellä.

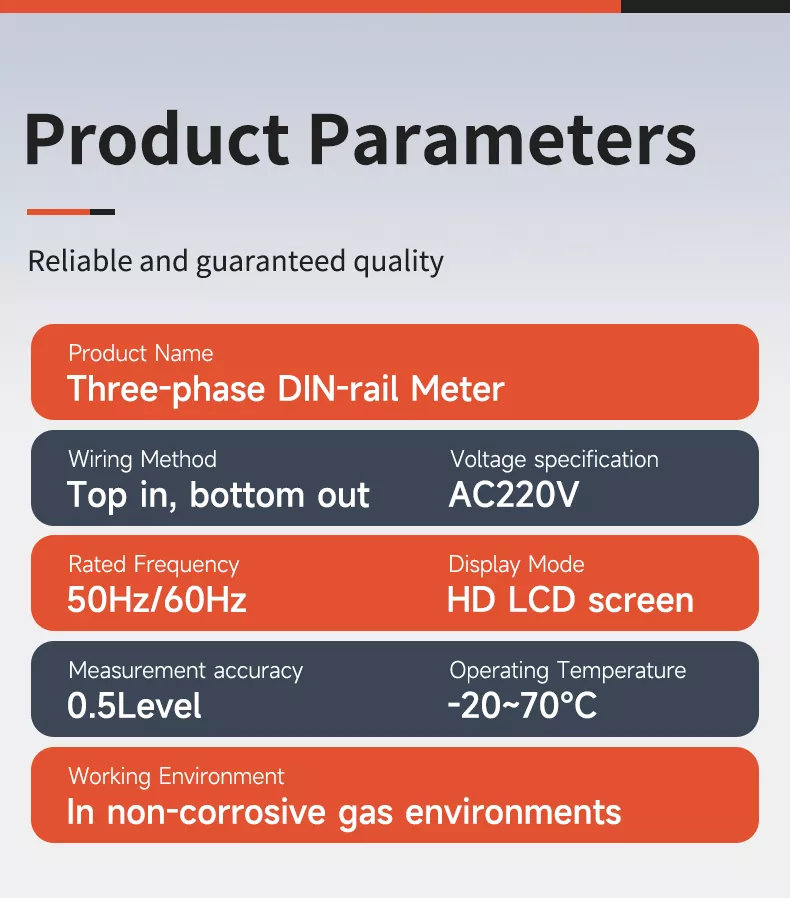

TUOTTEEN PARAMETRIT

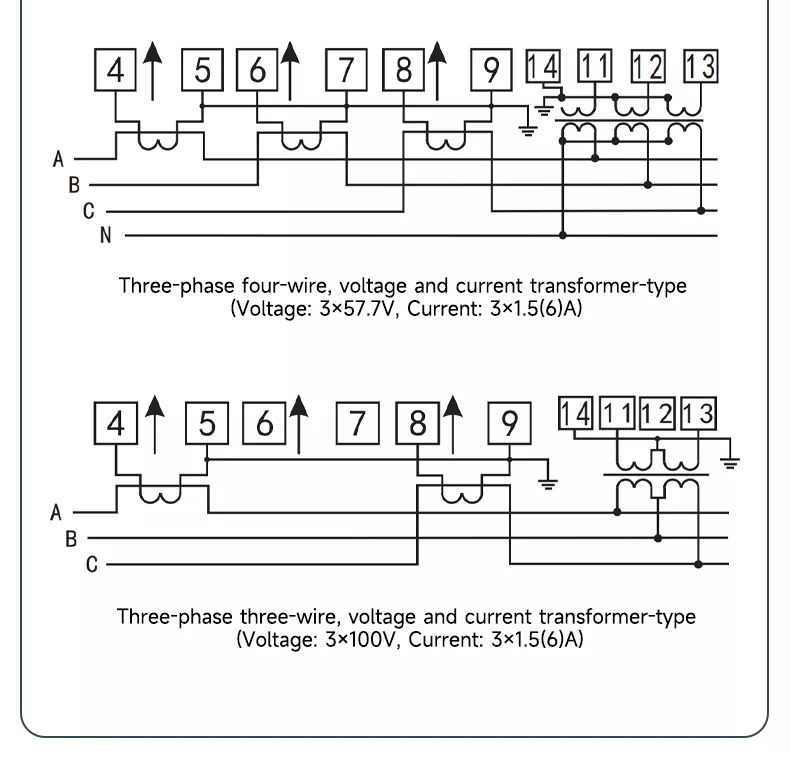

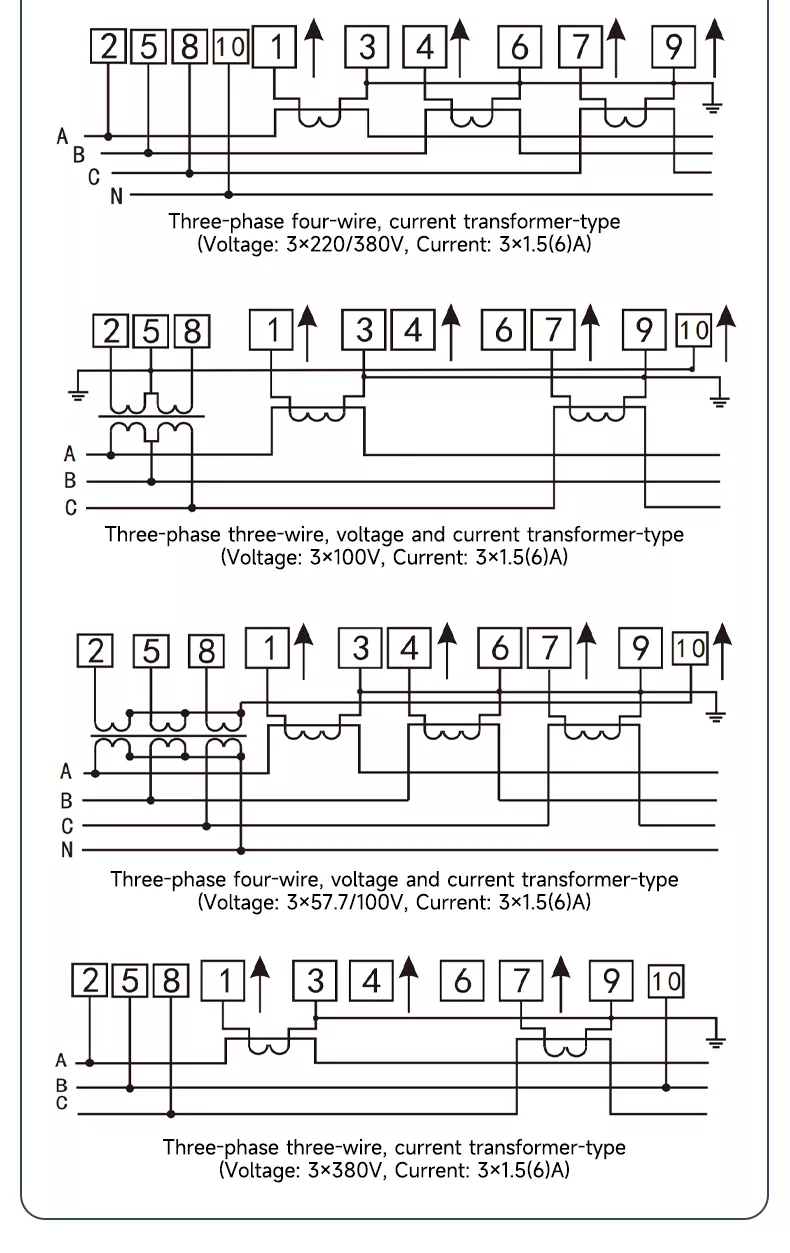

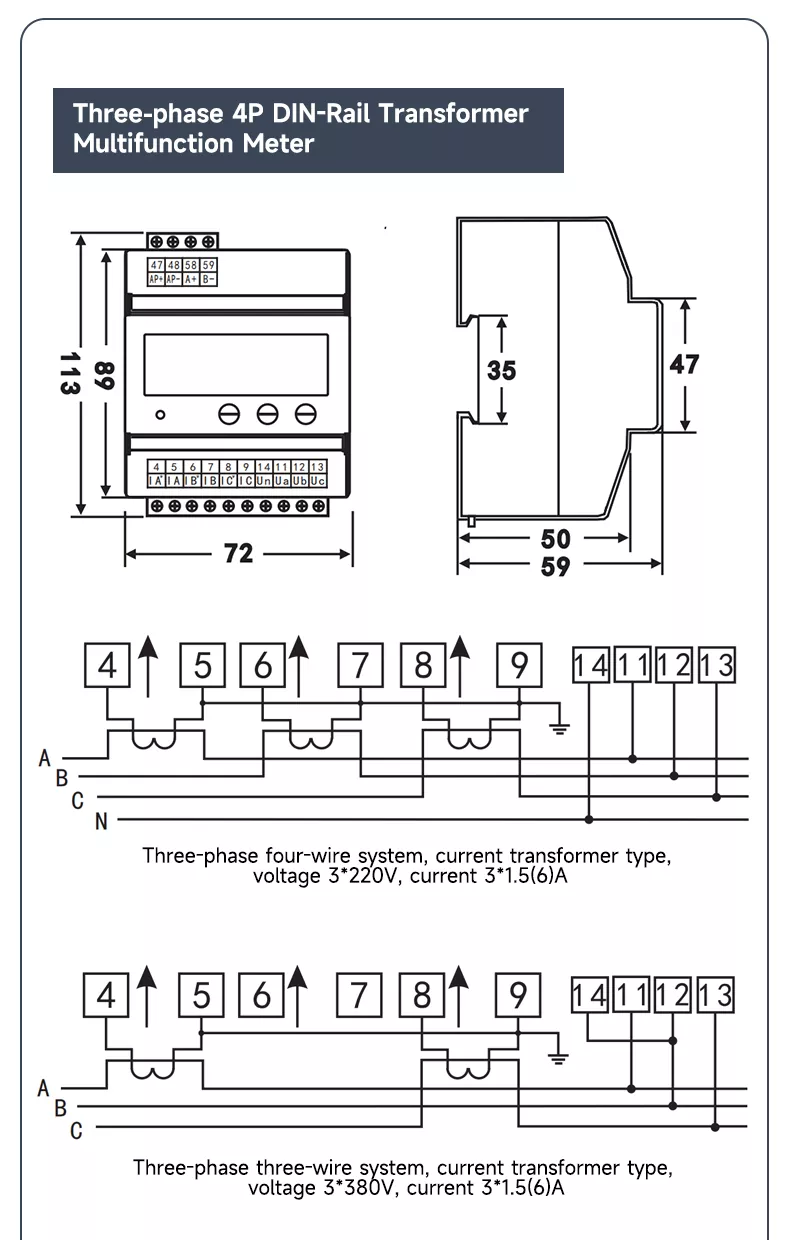

KYTKENTÄKAAVIO (4P MALLIkohtainen)

MUUNTAJATYYPPI JOHDOTUS

KOLMIVAIHEET NELIJOHDINJÄRJESTELMÄ: JÄNNITE 3×220V, VIRTA 3×1,5(6)A

KOLMIVAIHEET KOLMIJOHDINJÄRJESTELMÄ: JÄNNITE 3×380V, VIRTA 3×1,5(6)A

KOLMIVAIHEET NELIJOHDIN (JÄNNITE JA VIRTAMUUNTAJA): JÄNNITE 3 × 57,7 V, VIRTA 3 × 1,5 (6) A

KOLMIVAIHEET KOLMEJOHDIN (JÄNNITE & VIRTAMUUNTAJA): JÄNNITE 3×100V, VIRTA 3×1,5(6)A

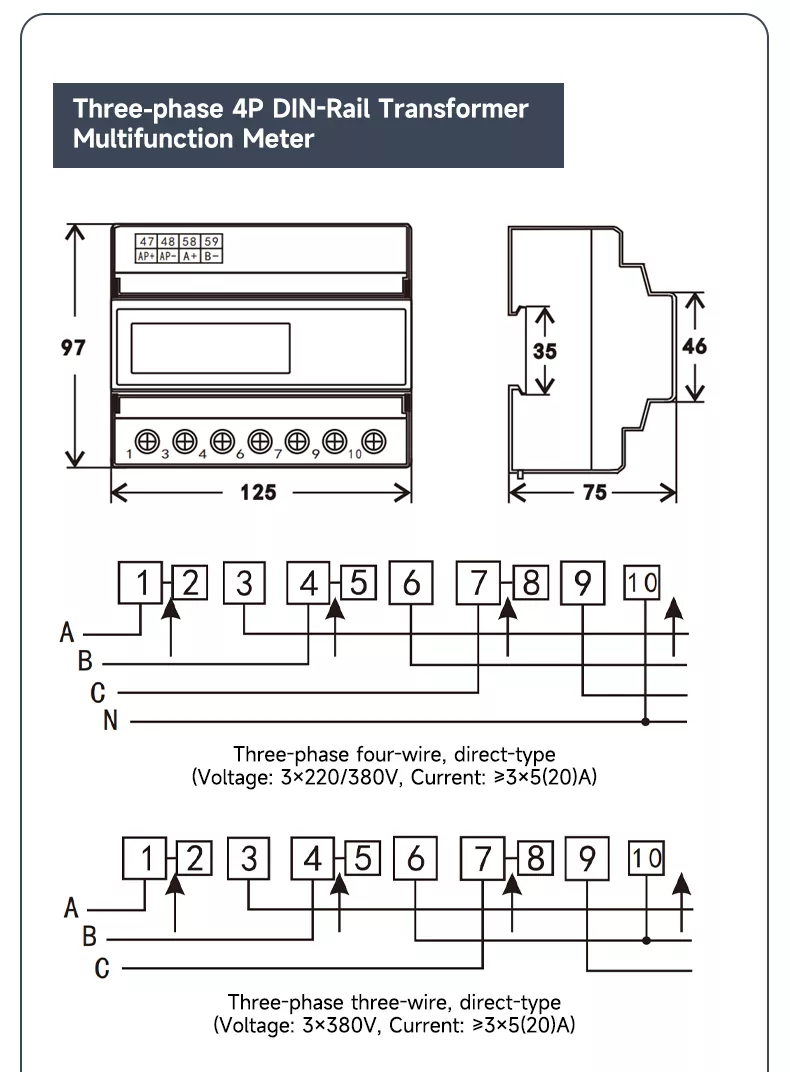

SUORA TYYPPI JOHDOTUS (VIITTEESSÄ)

• KOLMIVAIHEET NELIJOHDIN SUORATYYPPI: JÄNNITE 3×220/380V, VIRTA ≥3×5(20)A

• KOLMIVAIHEET KOLMIJOHDIN SUORA TYYPPI: JÄNNITE 3×380V, VIRTA ≥3×5(20)A

Selkeä liitinmerkintä ja standardoitu johdotus tekevät asennuksesta turvallisempaa ja tehokkaampaa.

VALTUUTINEN SERTIFIOINTI

Kolmivaiheinen DIN-kiskomittarimme on läpäissyt ammattimaisen laboratoriotestauksen ja -sertifioinnin kansallisten ja kansainvälisten alan standardien mukaisesti. Koko tuotantoprosessi toteuttaa tiukkaa laadunvalvontaa, mukaan lukien tarkkuuskalibrointi, kestojännitetesti, ikääntymistesti ja muut linkit, mikä varmistaa kunkin tuotteen tarkkuuden, turvallisuuden ja vakauden. Virallinen sertifiointi antaa vahvan takuun globaalien asiakkaiden massahankinnoille ja pitkäaikaiselle yhteistyölle.

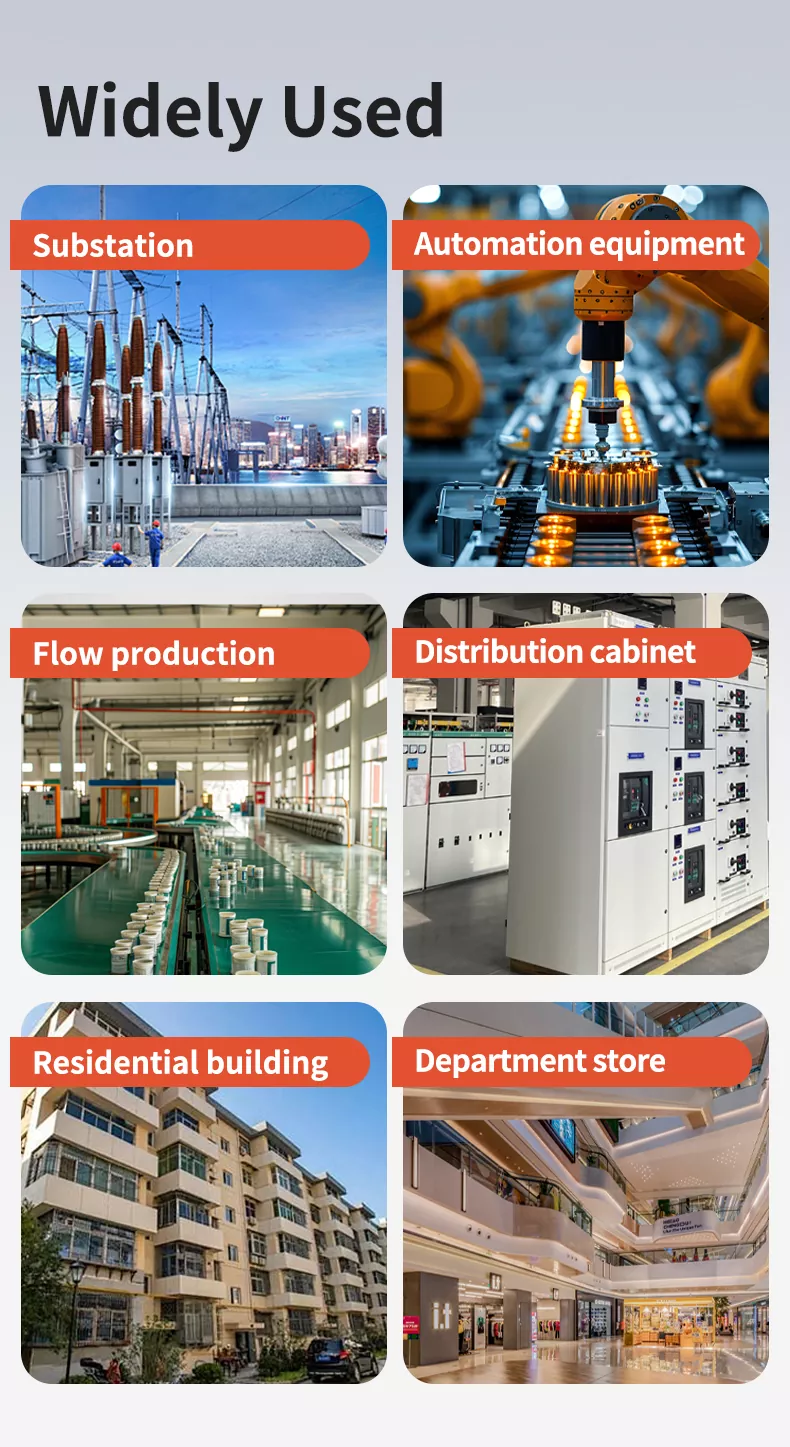

LAAJAN KÄYTETTY

Kolmivaiheista 4P DIN-kiskomittariamme käytetään laajalti:

• SÄHKÖASEMA: Tehonvalvonta ja energianhallinta

• AUTOMAATIOLAITTEET: Teollisuuden prosessien ohjaus ja tehonmittaus

• FLOW PRODUCTION: Tehtaan energiankulutuksen seuranta ja tilastot

• JAKOKAAPPI: Sähkönjakelujärjestelmän parametrien valvonta ja suojaus

• ASUNTA: Älykäs energianmittaus ja kotitalouksien virranhallinta

• TAVARATALO: Liikerakennusten energiankulutustilastot ja -analyysit

UKK (6 KOHTA)

1. MIKÄ ON TÄMÄN TUOTTEEN PÄÄTOIMINTO?

Sitä käytetään pääasiassa sähköisten parametrien (jännite, virta, teho, energia jne.), energianmittauksen, epänormaalin hälytyksen ja tiedonsiirron lataamiseen kolmivaiheisissa sähköjärjestelmissä, jotka soveltuvat teollisuusautomaatioon, sähkönjakeluun ja energianhallintaan.

2. MIKÄ ON TARKKUUSTASO?

Se käyttää 0,5 tason suurta tarkkuutta, joka täyttää teollisuuden mittausstandardit ja lakisääteiset mittausstandardit ja varmistaa tarkan tiedonkeruun ja energianmittauksen.

3. MITÄ JOHDOTUSMENETELMIÄ SE TUKEE?

Se tukee sekä suoraa liitäntää (pienelle virralle) että muuntajaliitäntää (suurelle virralle/jännitteelle), yhteensopiva kolmivaiheisten kolmi- ja nelijohtimien järjestelmien kanssa, joustavilla kytkentävaihtoehdoilla.

4. MIKÄ ON LCD-NÄYTÖN KATSALUKULMA?

Näytössä on 178° täysi näkökenttä, mikä mahdollistaa selkeän datan lukemisen mistä tahansa kulmasta ilman kuolleita kulmia.

5. ONKO SILLÄ VIESTINTÄTOIMINTO?

Kyllä, se tukee Modbus RTU -tiedonsiirtoprotokollaa, joka voi toteuttaa tiedonsiirron ja etävalvonnan, joka sopii älykkäisiin virranhallintajärjestelmiin.

6. MIKÄ ON KÄYTTÖLÄMPÖTILA-ALUE?

Vakiokäyttölämpötila on 20–70 °C, ja parannetut mallit kestävät jopa 75 °C:n lämpötilaa, mikä sopii erilaisiin teollisuusympäristöihin.
