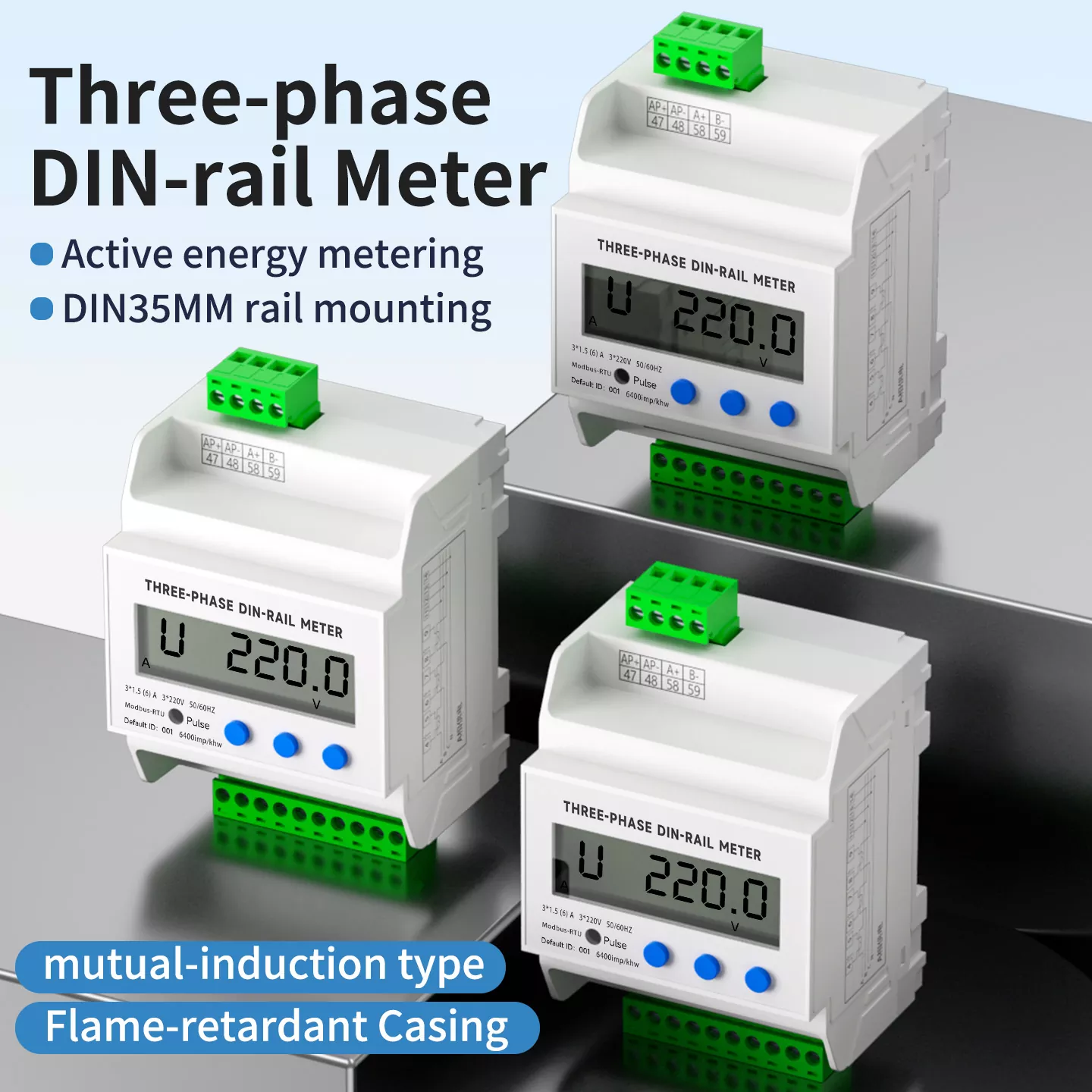

Kolmivaiheinen Din-kiskon tehomittari

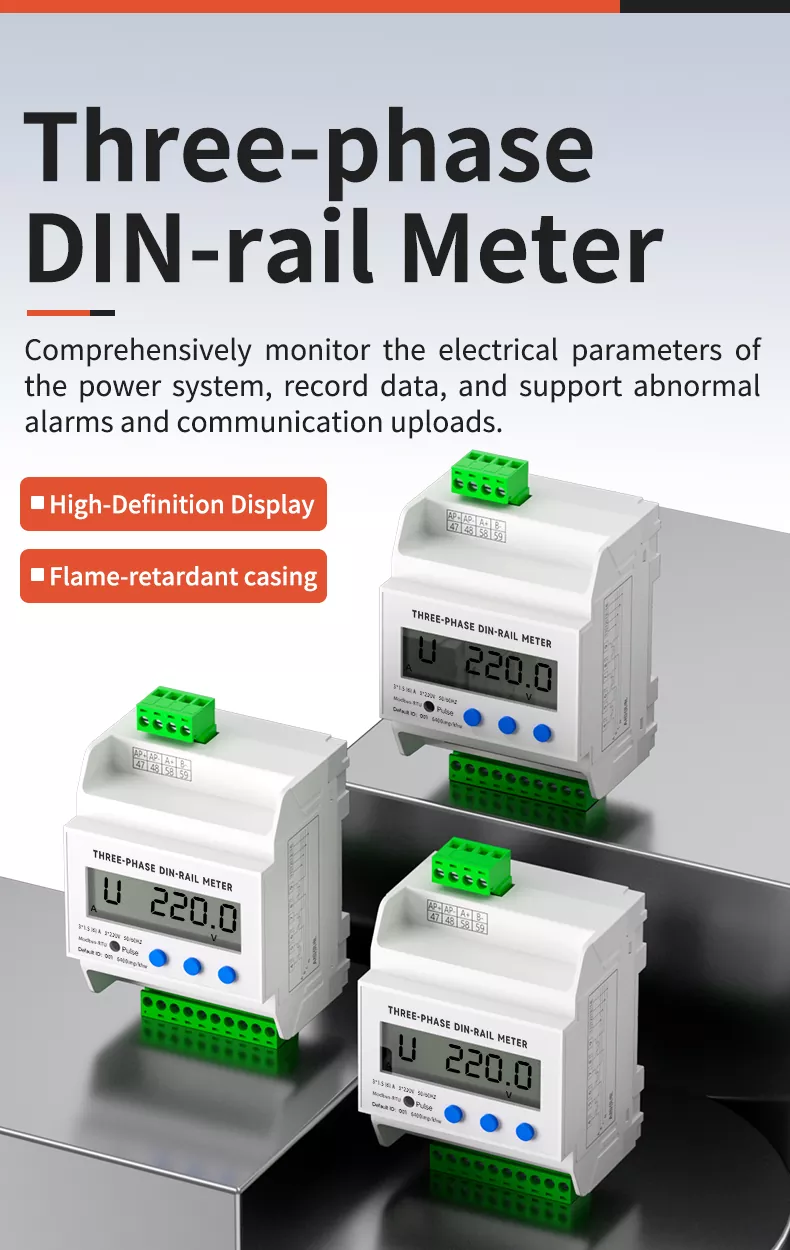

Eton Three Phase DIN Rail Power Meter on korkean suorituskyvyn moniparametrinen energiamittari, joka on suunniteltu nykyaikaisiin sähköjärjestelmiin ja sopii ihanteellisesti teollisuusautomaatio-, sähkönjakelu- ja energianhallintaprojekteihin. Se tukee kattavaa jännitteen, virran, tehon ja energian seurantaa tiedonkeruun, epänormaalien hälytystoimintojen ja tiedonsiirron avulla tehokkaaseen etähallintaan.

Tämä edistyneillä integroiduilla piireillä ja SMT-tekniikalla rakennettu kolmivaiheinen energiamittari tarjoaa 0,5 tarkkuusluokan ja vakaan toiminnan. Paloa hidastava kotelo ja suurvirtakupariliittimet lisäävät turvallisuutta ja kestävyyttä, joten se on luotettava valinta ostajalle, joka etsii DIN-kiskoenergiamittarin toimittajaa tai valmistajaa.

Yrityksen esittely

Teollisuusautomaation ohjaukseen keskittyneenä toimitamme kokonaisvaltaisia ​​ratkaisuja nykyaikaisiin voimajärjestelmiin. Älykkäät sähkönjakelutuotteemme on suunniteltu tarkkuuteen, luotettavuuteen, energiatehokkuuteen ja ympäristön kestävyyteen.

T&K:sta lopulliseen toimitukseen valvomme tiukkaa laadunvalvontaa kaikissa vaiheissa varmistaaksemme kansainvälisten standardien täydellisen noudattamisen. Tavoitteemme on rakentaa pitkäaikaisia ​​kumppanuuksia ja tulla luotettavaksi globaaliksi sähkömittausalan toimittajaksi.

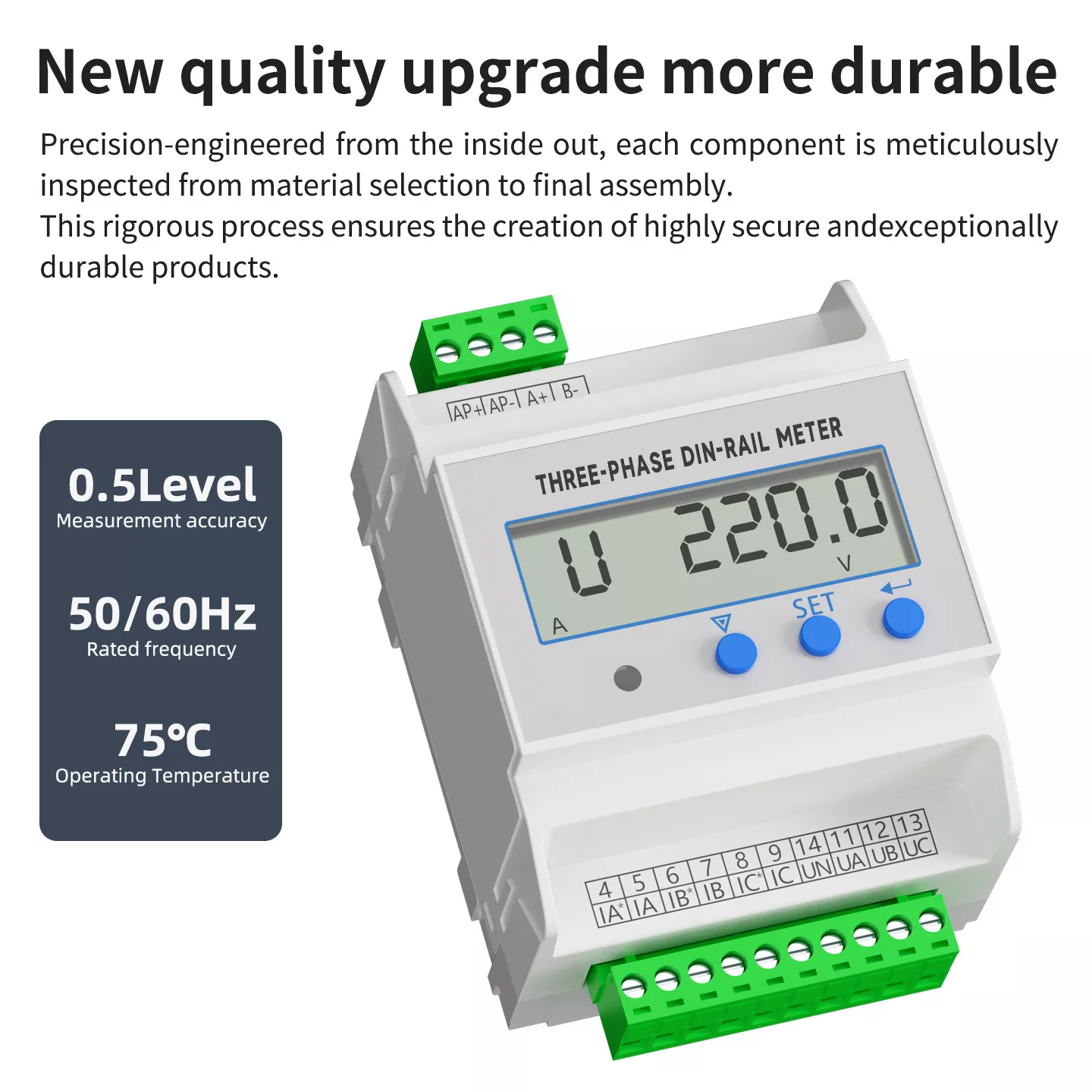

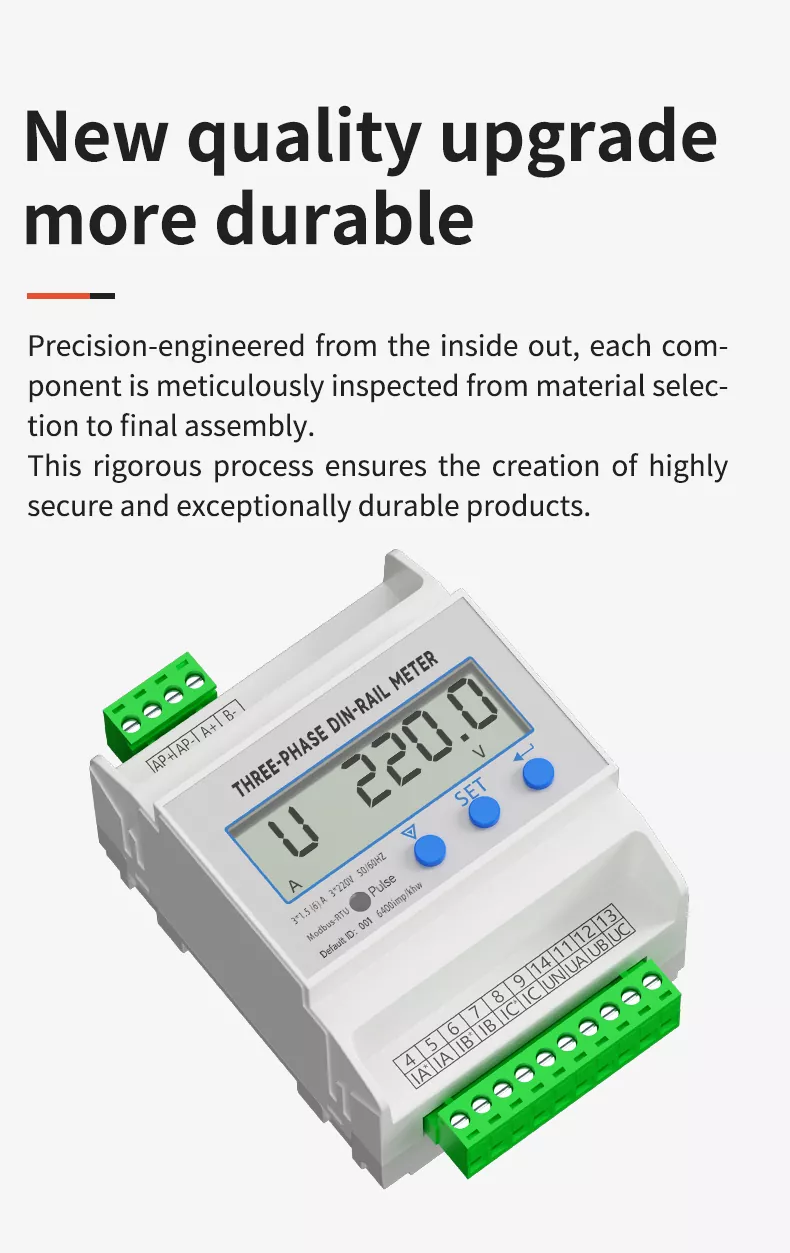

Uusi laatupäivitys ja kestävämpi

Kolmivaiheinen Din Rail -tehomittarimme on läpikäynyt kattavan laatupäivityksen. Tarkasti suunniteltu sisältä ulospäin, ja jokainen komponentti tarkastetaan huolellisesti materiaalivalinnasta lopulliseen kokoonpanoon. Tämä tiukka prosessi varmistaa erittäin turvallisten ja poikkeuksellisen kestävien tuotteiden luomisen. Se voi toimia vakaasti ankarissa teollisuusympäristöissä käyttölämpötila-alueella 20 °C - 70 °C (lyhytaikaisesti jopa 75 °C).

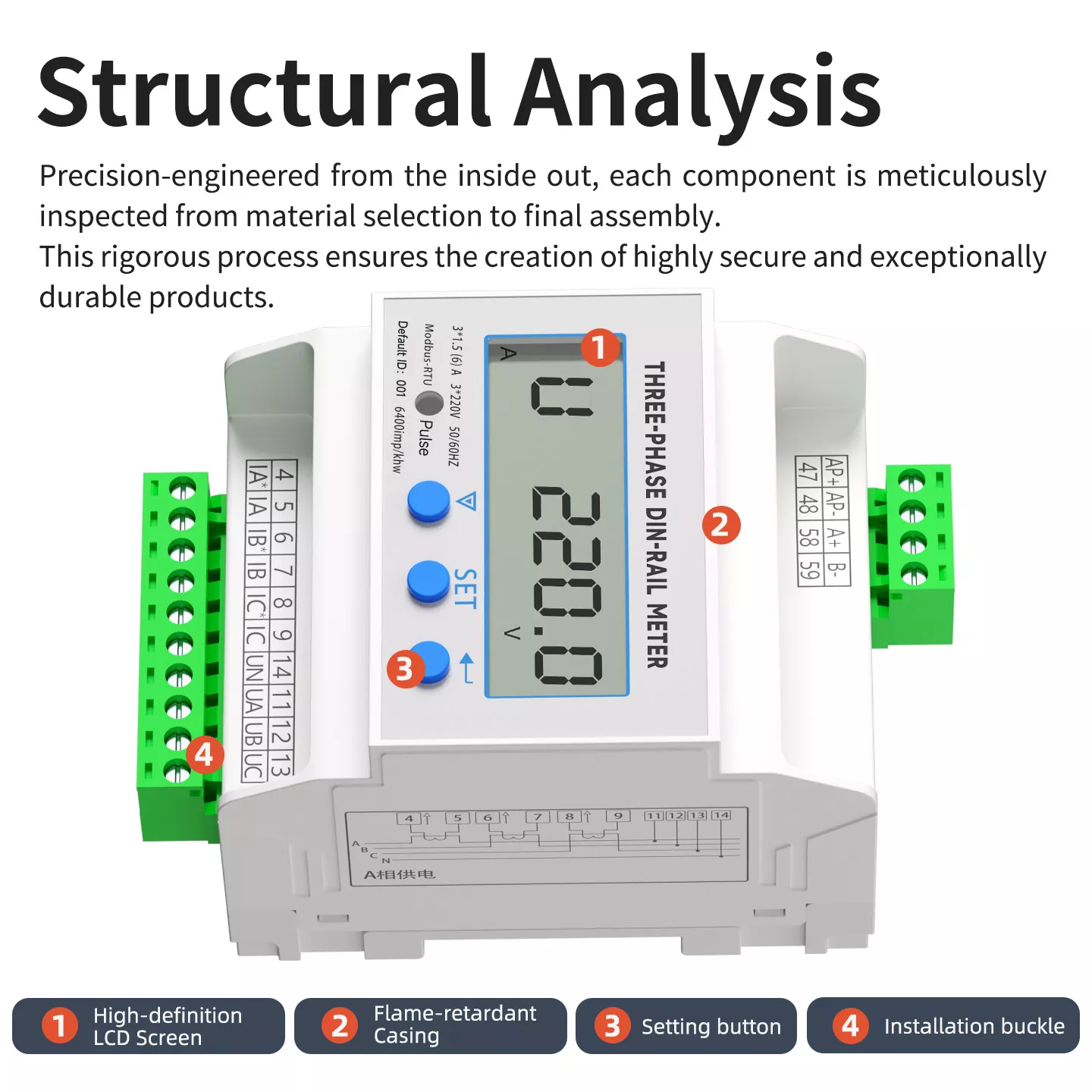

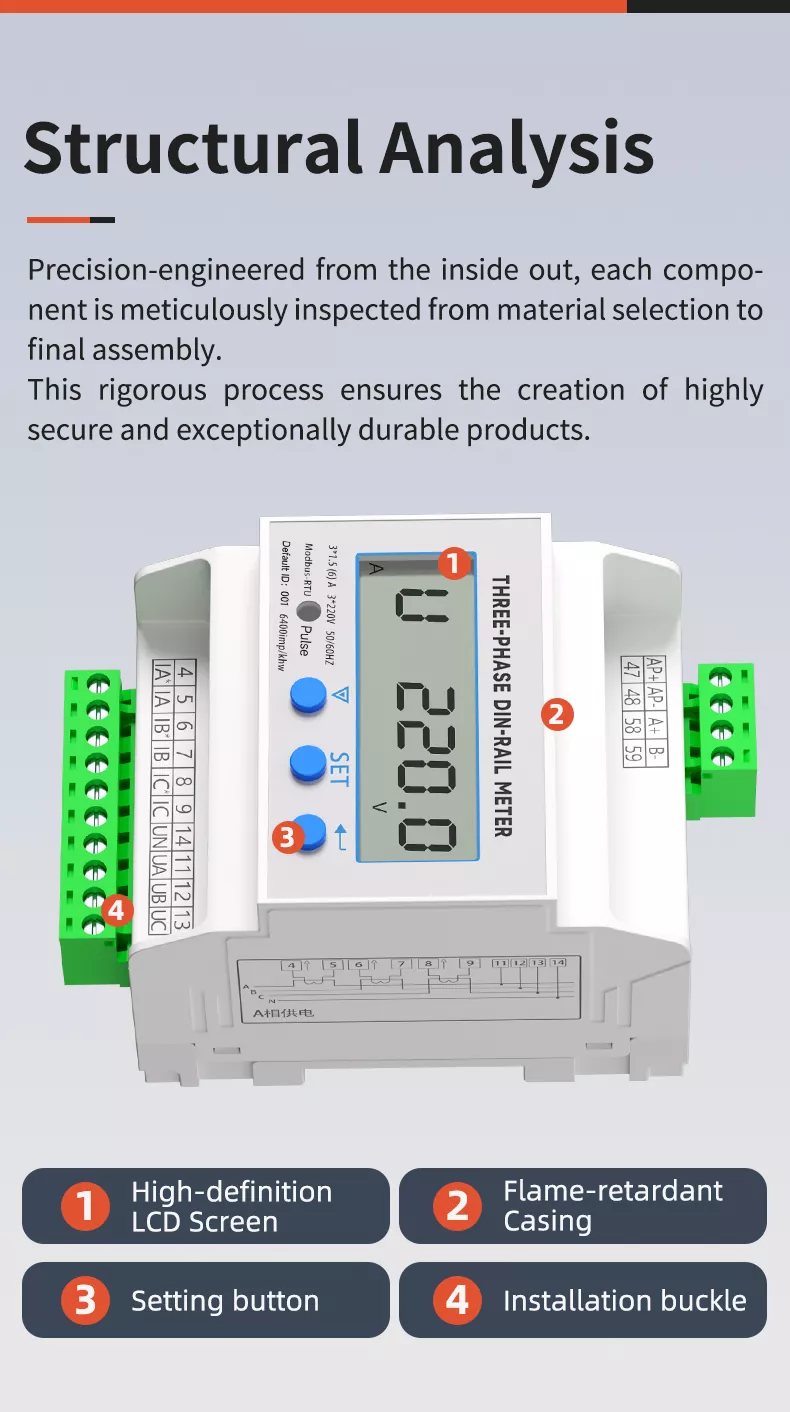

Rakenneanalyysi

Mittarissa on tieteellisesti optimoitu rakenne, jossa on neljä ydinosaa:

1. Teräväpiirto LCD-näyttö: Näyttää reaaliaikaiset tiedot, kuten jännitteen, virran ja energian suurilla merkeillä ja 178° täydellä katselukulmalla.

2. Paloa hidastava kotelo: Valmistettu erittäin lujasta teknisestä muovista, joka tarjoaa eristyksen, korroosionkestävyyden ja palosuojauksen.

3. Asetuspainike: Herkät painikkeet parametrien konfigurointiin ja tietojen vaihtoon, nopea vastaus ja helppokäyttöisyys.

4. Asennussolki: Yhteensopiva DIN35 mm:n standardiohjainkiskojen kanssa, mikä mahdollistaa asennuksen ja purkamisen ilman työkaluja.

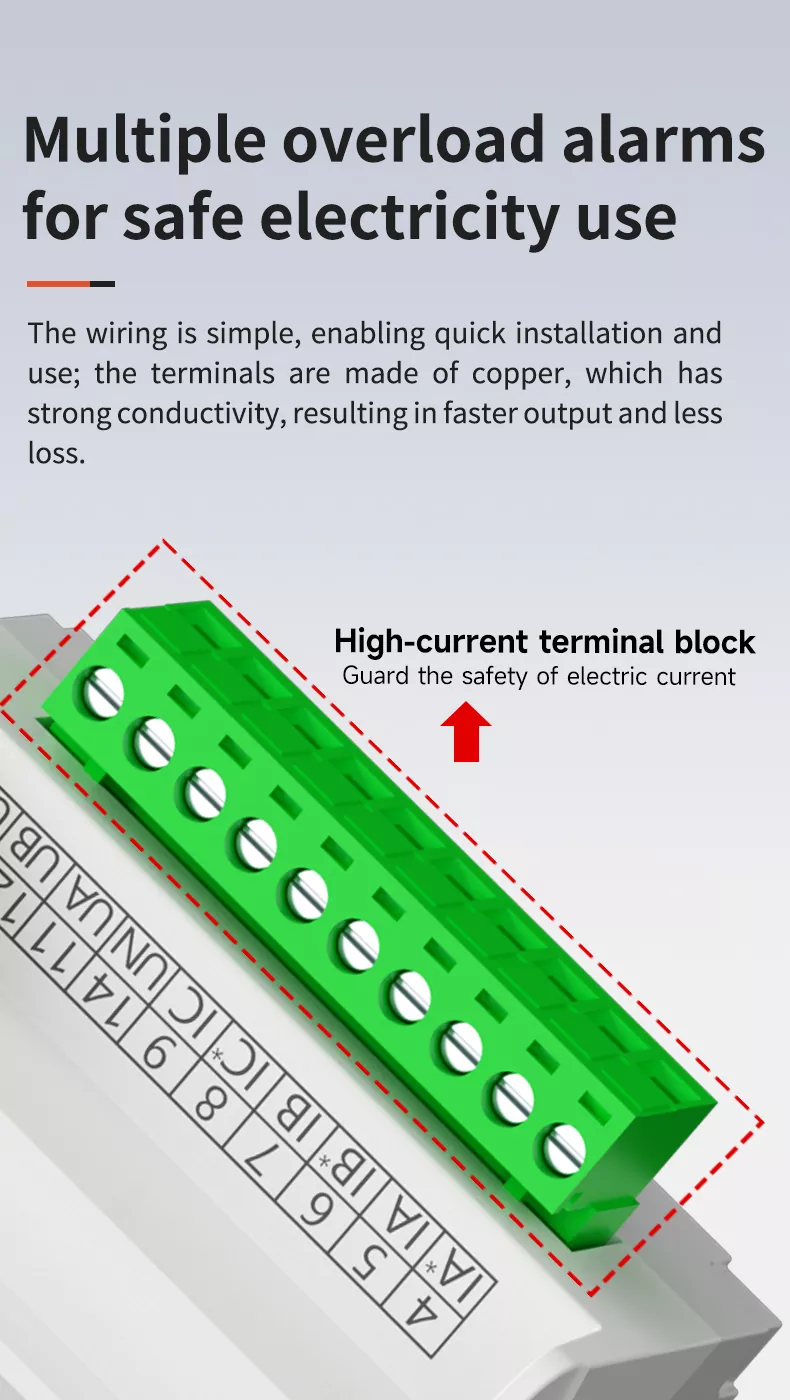

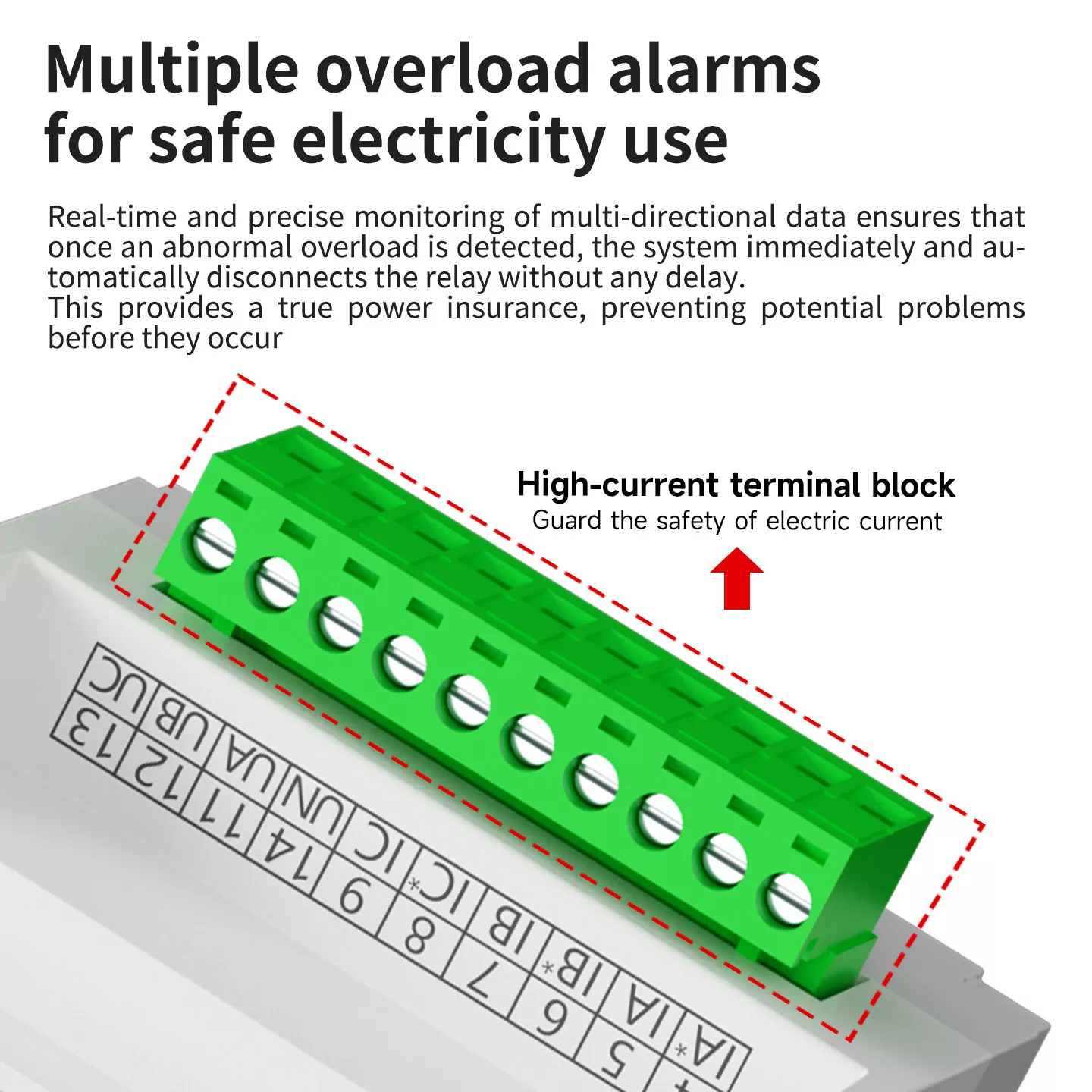

Useita ylikuormitusvaroittimia turvalliseen sähkönkäyttöön

Johdotus on yksinkertainen, mikä mahdollistaa nopean asennuksen ja käytön. Liittimet on valmistettu korkean johtavuuden kuparista, mikä takaa nopean signaalin ulostulon ja pienen tehohäviön. Suurivirtainen riviliitin suojaa sähkövirran turvallisuutta, kun taas useat ylikuormitushälytystoiminnot antavat reaaliaikaisia ​​varoituksia epänormaalista tehotilanteesta, mikä estää tehokkaasti laitevauriot ja varmistaa turvallisen sähkön käytön.

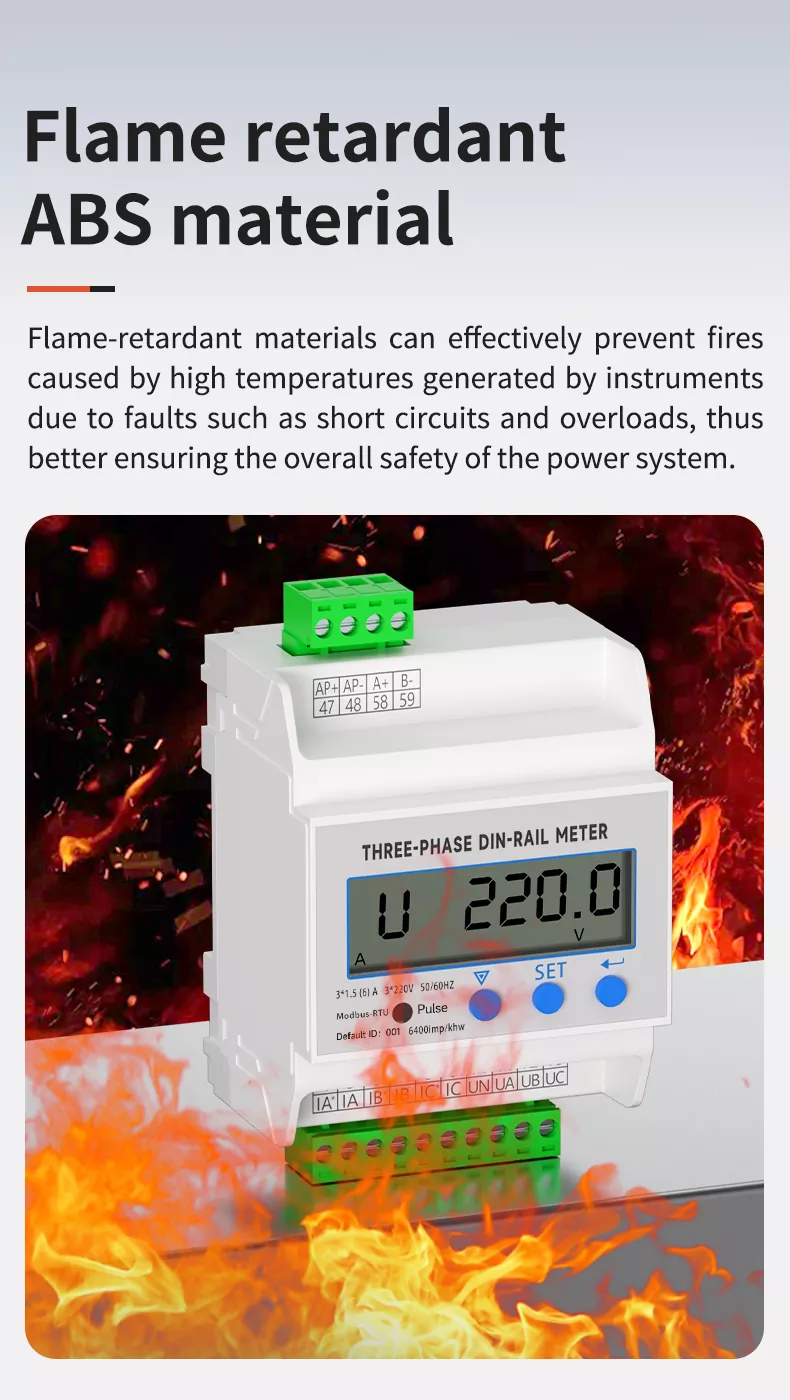

Paloa hidastava ABS-materiaali

Kotelo on valmistettu korkealaatuisesta paloa hidastavasta ABS-materiaalista, joka voi tehokkaasti estää tulipalot, jotka johtuvat instrumenttien vioista, kuten oikosulkuista ja ylikuormituksista, aiheutuvista korkeista lämpötiloista. Tämä rakenne eliminoi pohjimmiltaan paloturvallisuusvaarat ja tarjoaa luotettavan suojan koko sähköjärjestelmälle.

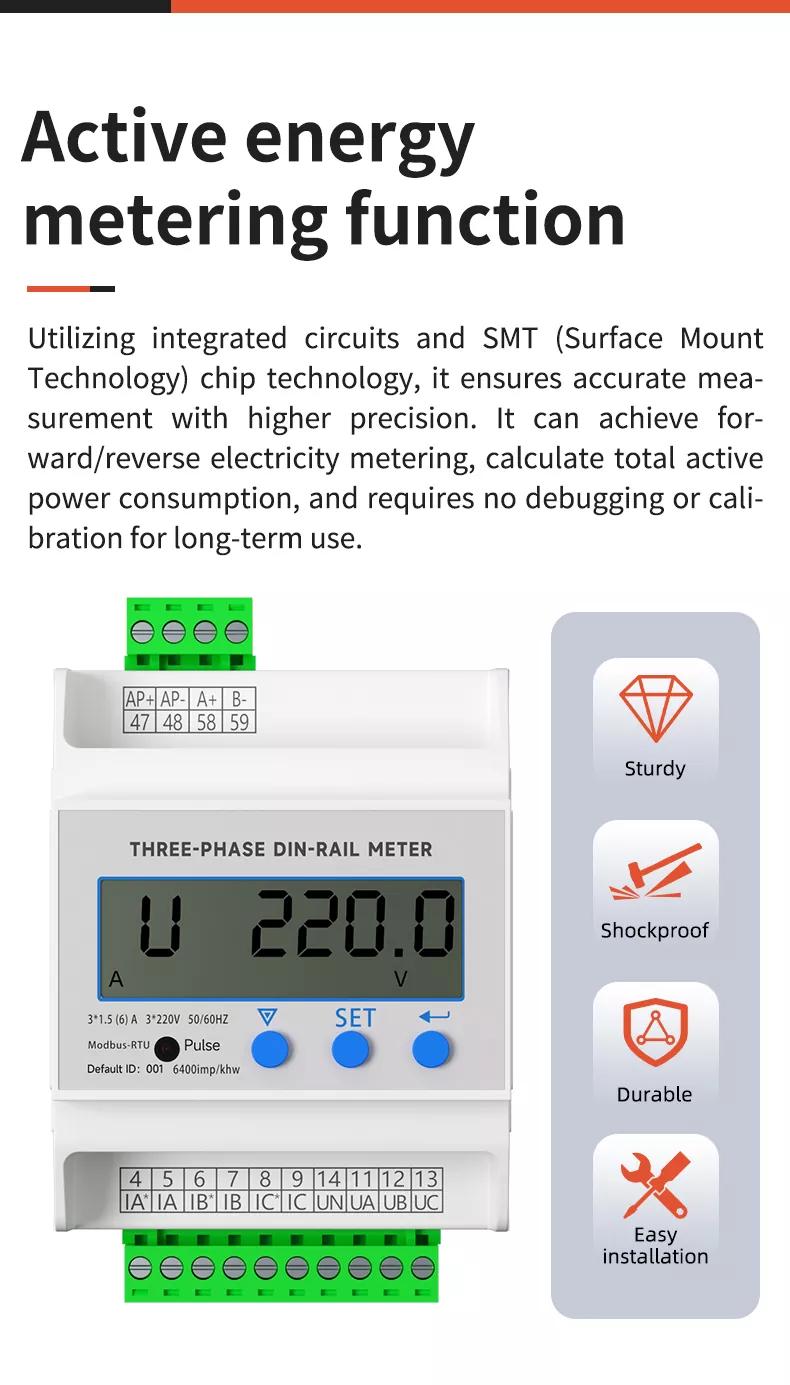

Aktiivinen energianmittaustoiminto

Integroituja piirejä ja SMT-siruteknologiaa hyödyntävä mittari varmistaa tarkan mittauksen 0,5 tason tarkkuudella. Se tukee myötä-/käänteistä sähkönmittausta, laskee kokonaisaktiivisen tehonkulutuksen eikä vaadi virheenkorjausta tai kalibrointia pitkäaikaiseen käyttöön. Siinä on myös vahva häiriönestoominaisuus, joka takaa vakaan mittauksen jopa monimutkaisissa sähkömagneettisissa ympäristöissä.

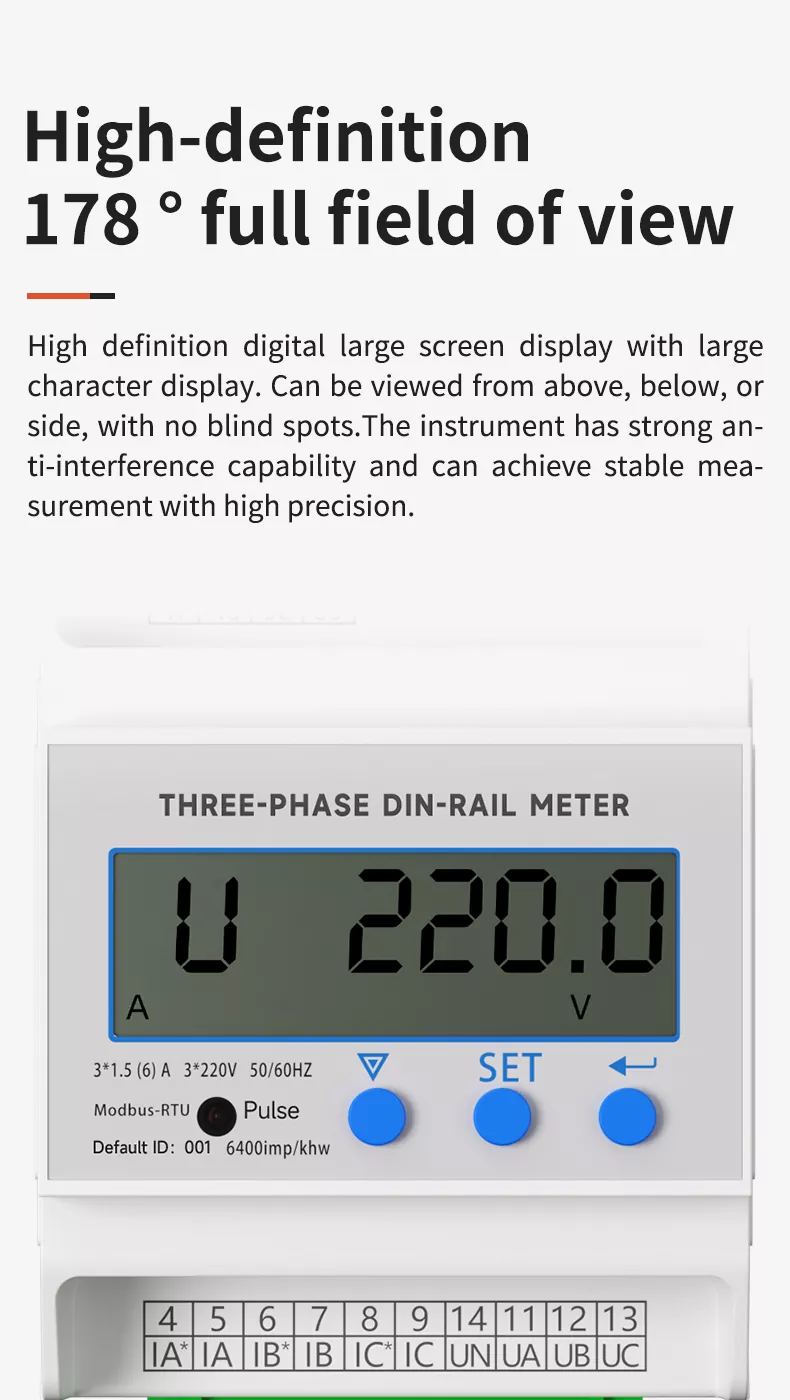

Teräväpiirto 178° täysi näkökenttä

Teräväpiirtoisella digitaalisella suurella näytöllä varustettu mittari näyttää suuria, selkeitä merkkejä, joita voidaan tarkastella ylhäältä, alhaalta tai miltä tahansa puolelta ilman kuolleita kulmia. Vahva häiriönestokyky varmistaa vakaan ja suuren mittaustarkkuuden, mikä tekee tietojen lukemisesta kätevää ja tarkkaa erilaisissa työskenaarioissa.

Tuotteemme vs. muut tuotteet

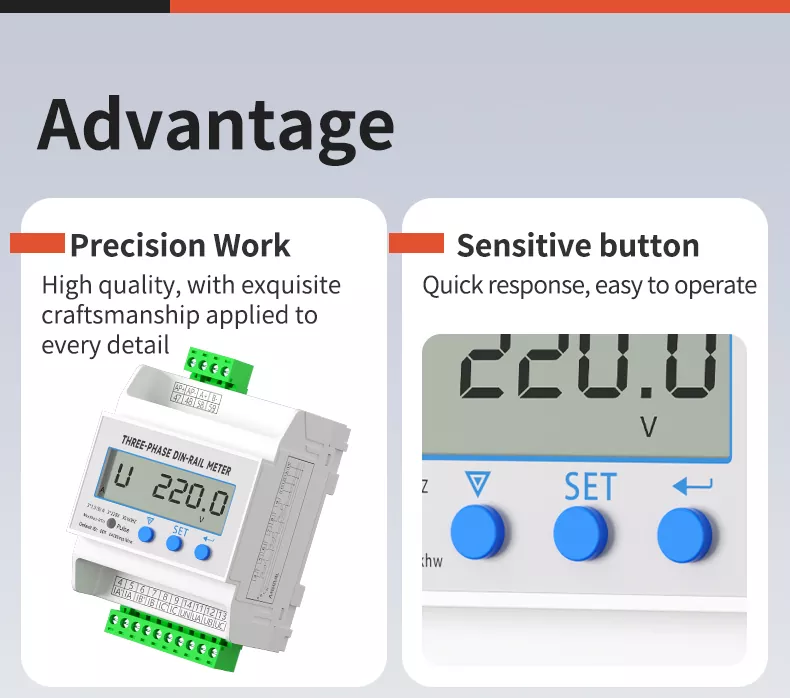

Ydin etu

1. Tarkkuustyö: Hienoa ammattitaitoa jokaisessa yksityiskohdassa, mikä takaa korkean laadun ja tasaisen suorituskyvyn.

2. Herkkä painike: Nopea vastaus, helppokäyttöinen, tukee parametrien konfigurointia ja tiedonvaihtoa.

3. Tukeva ja iskunkestävä: Erittäin luja kotelo ja kiinteä rakenne, kestää mekaanista tärinää ja iskuja.

4. Helppo asennus: Yhteensopiva DIN35 mm:n standardiohjainkiskojen kanssa, mikä avaa useampia käyttöskenaarioita.

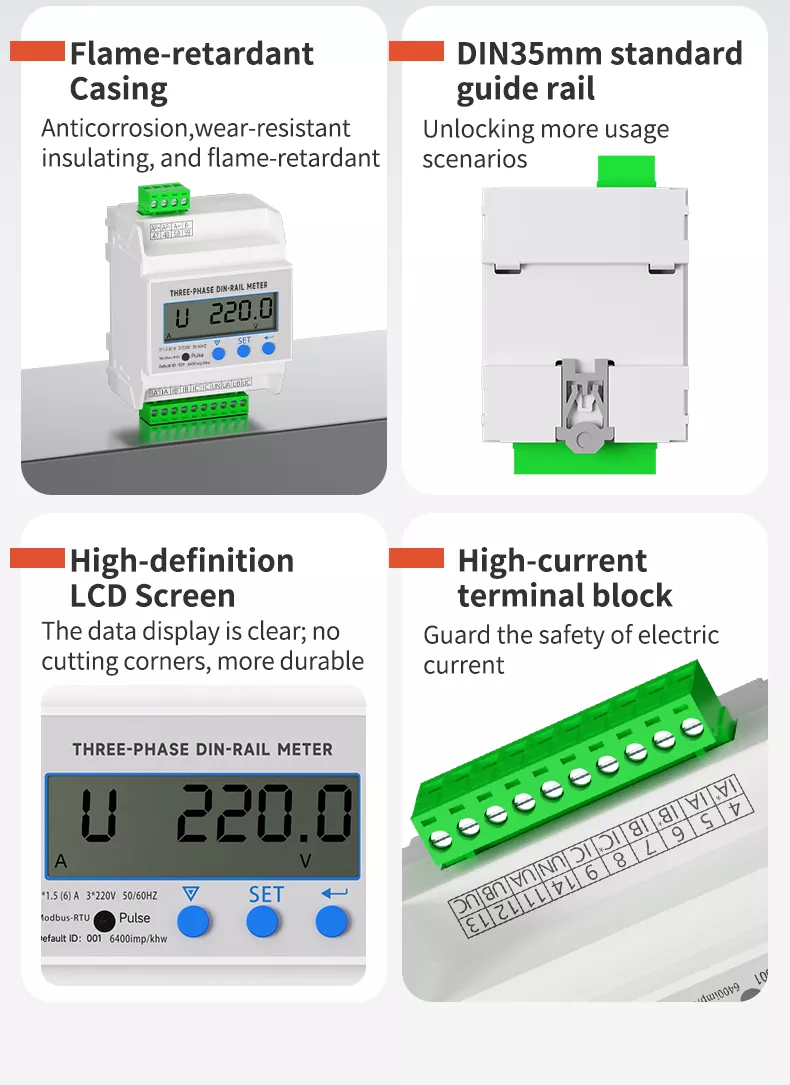

Neljä ydinmyyntipistettä

• Paloa hidastava kotelo: korroosiota estävä, kulutusta kestävä, eristävä ja paloa hidastava, mikä varmistaa turvallisuuden ja kestävyyden.

• DIN35mm vakioohjainkisko: Universaali asennustapa, sopii erilaisiin jakelukaappeihin ja teollisuuden ohjauspaneeleihin.

• Teräväpiirto LCD-näyttö: Selkeä datanäyttö ilman leikkauskulmia, helppo lukea mistä tahansa kulmasta.

• Suurvirtaliitinlohko: vahvan johtavuuden omaavat kupariliittimet, jotka suojaavat sähkövirran turvallisuutta.

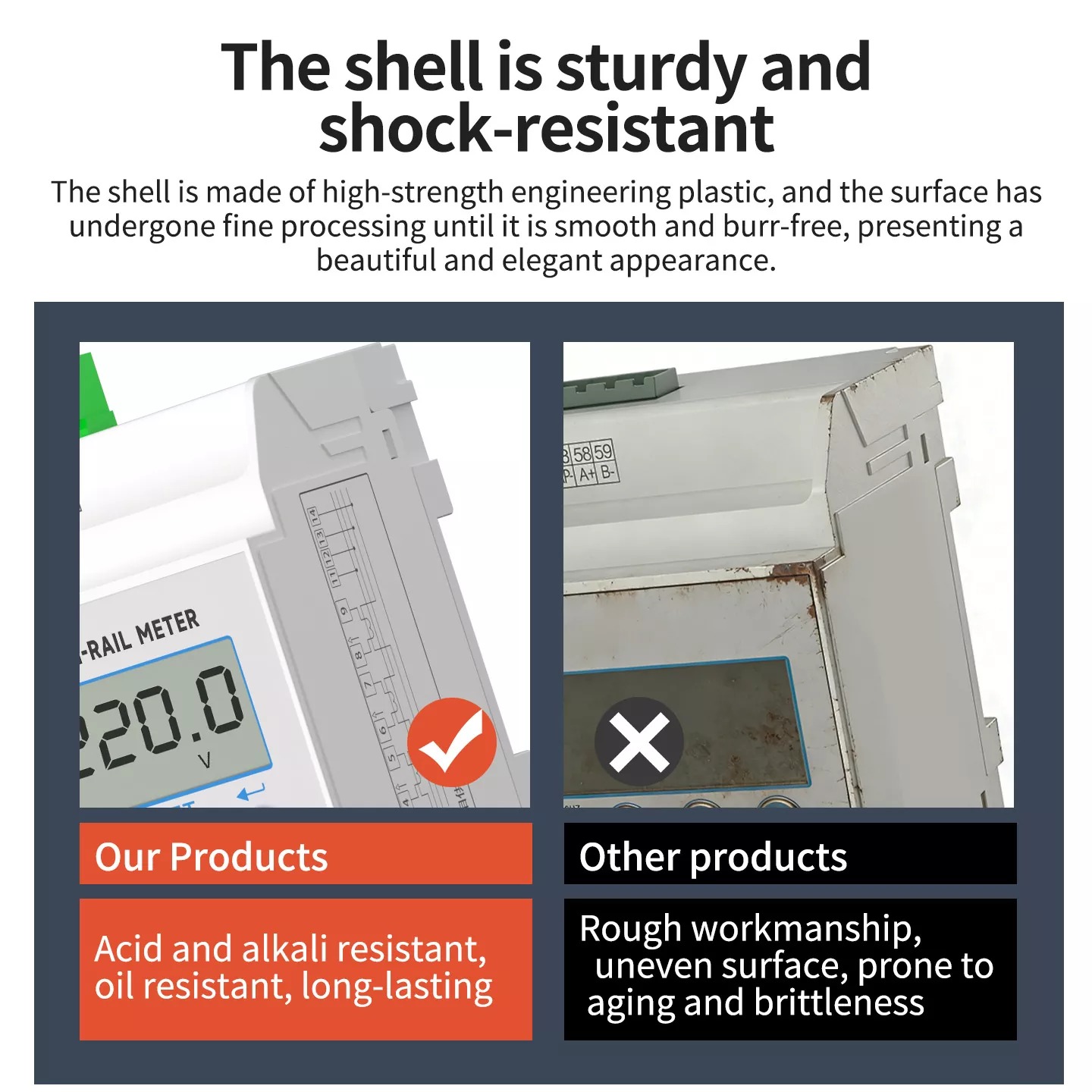

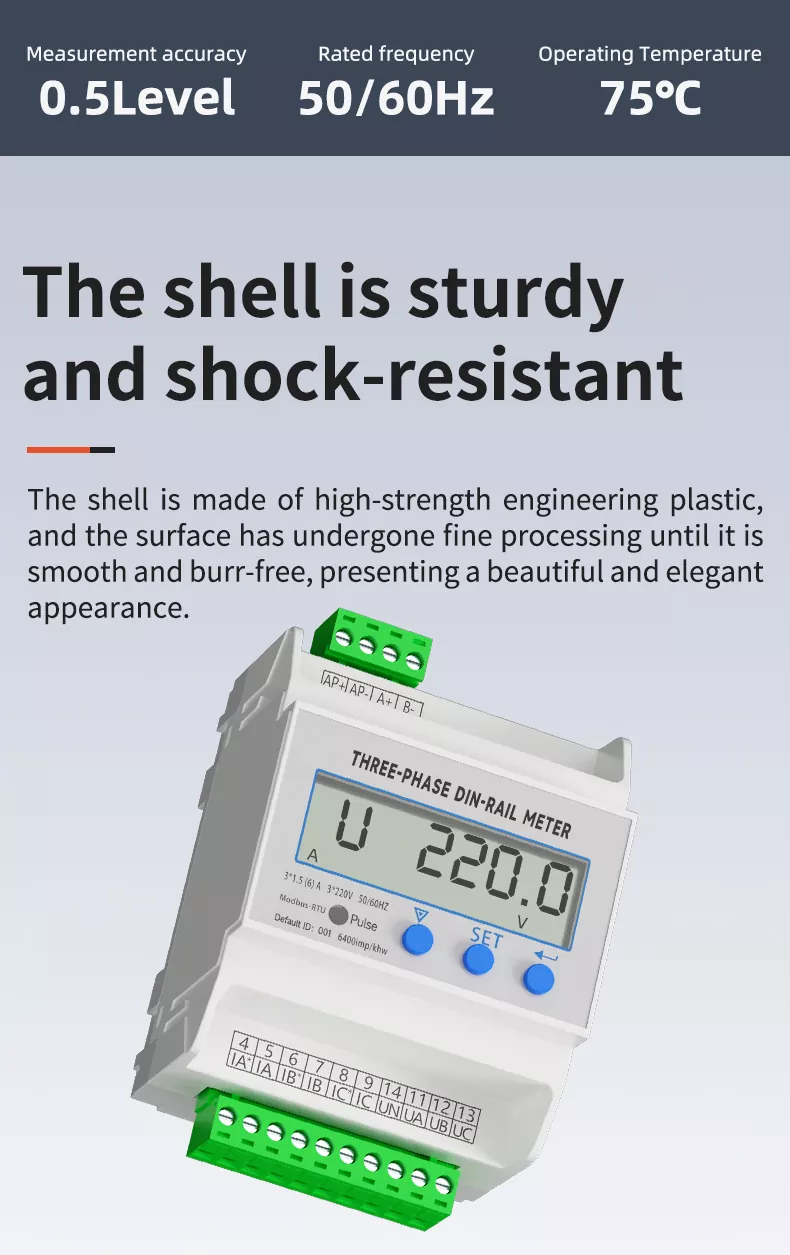

Kuori on tukeva ja iskunkestävä

Kuori on valmistettu erittäin lujasta teknisestä muovista, jonka pinta on sileä ja purseeton hienon käsittelyn jälkeen, mikä antaa kauniin ja tyylikkään ulkonäön. Sillä on erinomainen iskun- ja puristuksenkestävä suorituskyky, joka kestää mekaanista tärinää ja iskuja teollisuusympäristöissä, mikä takaa pitkän aikavälin vakaan toiminnan.

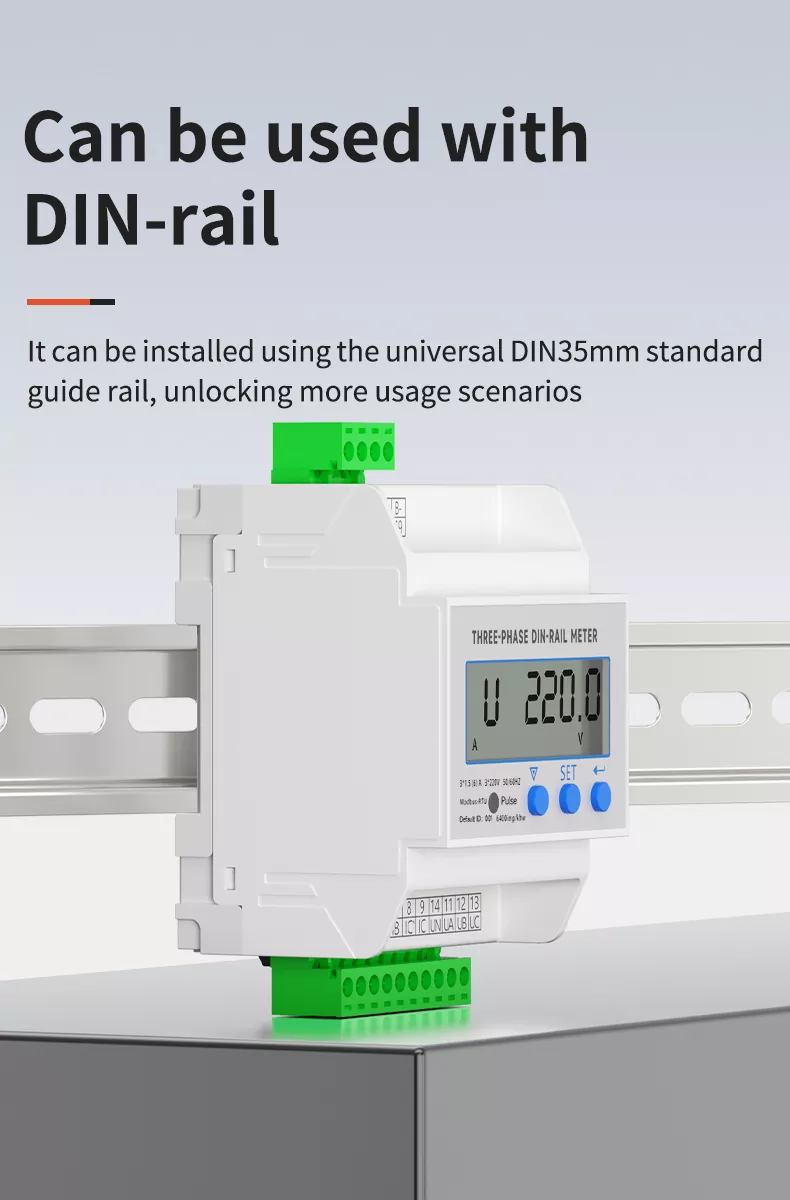

Voidaan käyttää DIN-kiskon kanssa

Se voidaan asentaa käyttämällä yleiskäyttöistä DIN35 mm:n standardiohjainkiskkoa, mikä avaa useampia käyttöskenaarioita. Kiinnitettävä asennussolki mahdollistaa työkaluttoman asennuksen ja irrottamisen, mikä tekee siitä kätevän asennuksen, huollon ja vaihdon jakelukaapeissa ja teollisuuden ohjauspaneeleissa.

Laajalti käytetty

Kolmivaiheista Din-kiskon tehomittaria käytetään laajasti useilla teollisuudenaloilla:

• Ala-asema: Verkkojännitteen, virran ja tehon vakauden reaaliaikainen valvonta.

• Automaatiolaitteet: Tehoparametrien valvonta teollisuusroboteille ja CNC-koneille.

• Flow Production: Tehon tilan seuranta tuotantolinjan tehokkuuden ja turvallisuuden optimoimiseksi.

• Jakokaappi: Ydinvalvontakomponentti pienjännitteisille sähkönjakelujärjestelmille.

• Asuinrakennus: Valvonta kolmivaiheista virtalähdettä liike- ja asuinrakennuksiin.

• Tavaratalo: Varmistaa vakaan virransyötön hisseille, valaistukselle ja kriittisille laitteille.

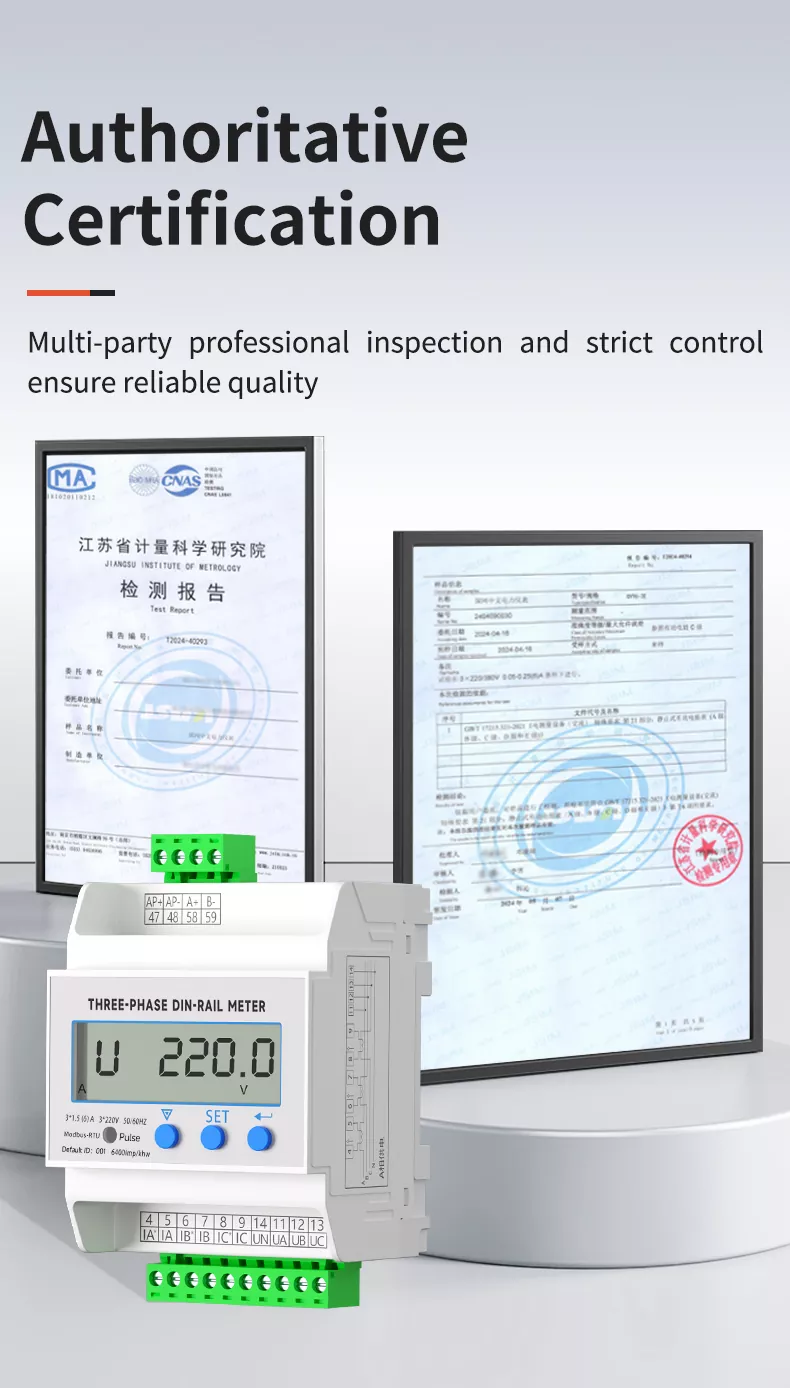

Virallinen sertifikaatti

Mittari on läpäissyt usean osapuolen ammatilliset tarkastukset, mukaan lukien Jiangsu Institute of Metrology -instituutin tarkat testaukset, ja se on saanut arvovaltaiset sertifikaatit, kuten MA ja CNAS. Tiukka laadunvalvonta toteutetaan koko tuotantoprosessin ajan luotettavan laadun varmistamiseksi, mikä antaa vankan takuun irtotavarahankinnoille ja pitkäaikaiselle yhteistyölle.

Tuoteparametrit

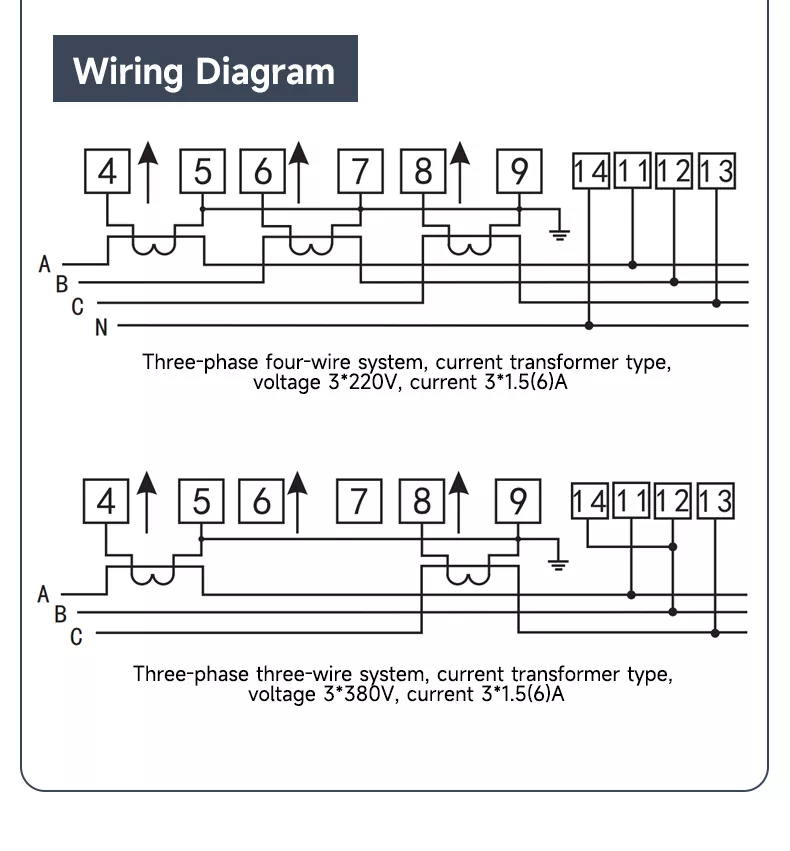

Kytkentäkaavio

Kolmivaiheinen nelijohdinjärjestelmä (virtamuuntajatyyppi)

• Jännite: 3×220V

• Virta: 3×1,5(6)A

• Liitä liittimet 4 9 virtamuuntajiin ja liittimet 11 14 jännite- ja nollajohtoihin.

Kolmivaiheinen kolmijohtojärjestelmä (virtamuuntajatyyppi)

• Jännite: 3×380V

• Virta: 3×1,5(6)A

• Liitä liittimet 4 9 virtamuuntajiin ja liittimet 11 13 jännitelinjoihin.

Yksinkertaistettu johdotus ja selkeät liitinmerkinnät takaavat nopean ja virheetön asennuksen.

Tuotteen mitat
