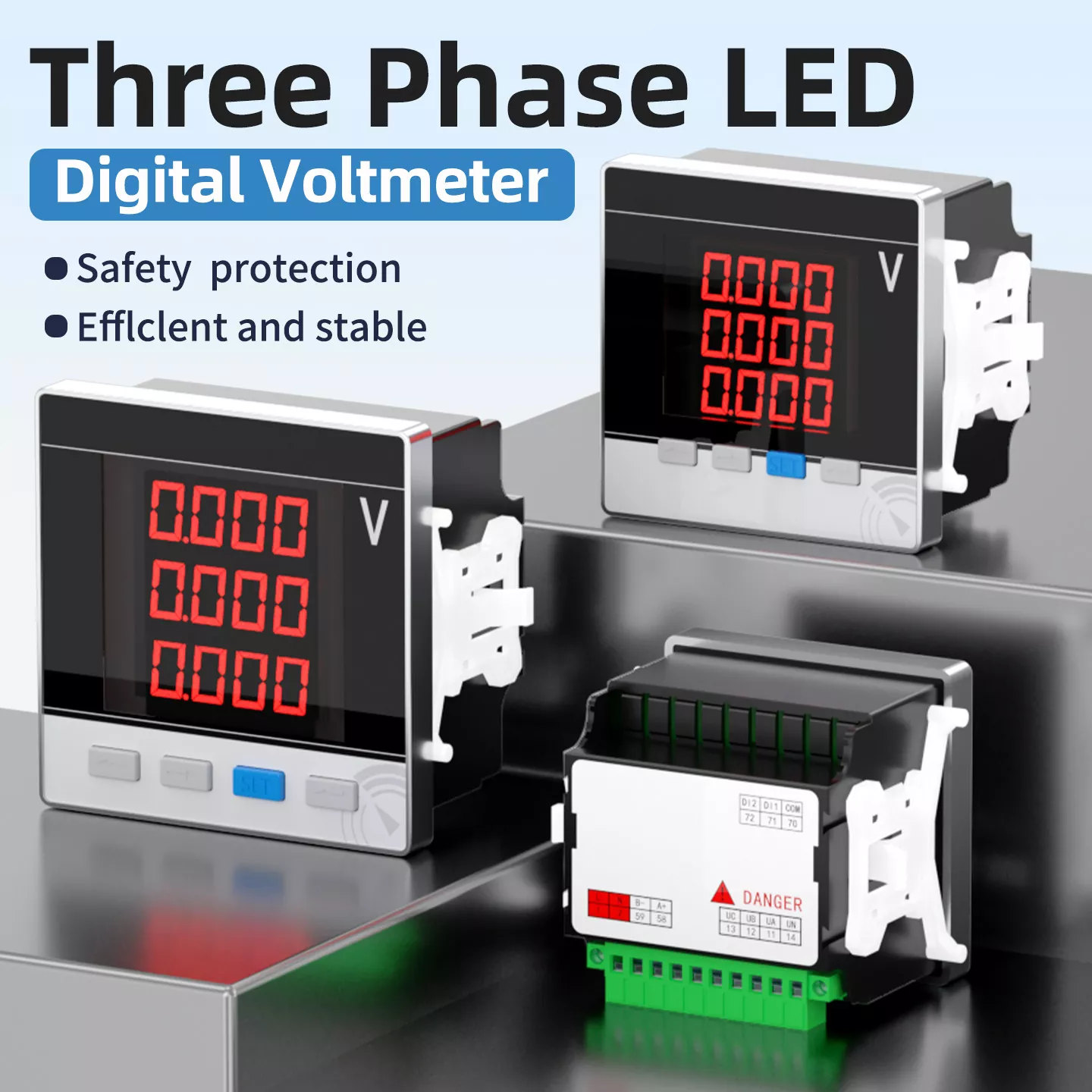

Kolmivaiheinen LED-digitaalinen volttimittari

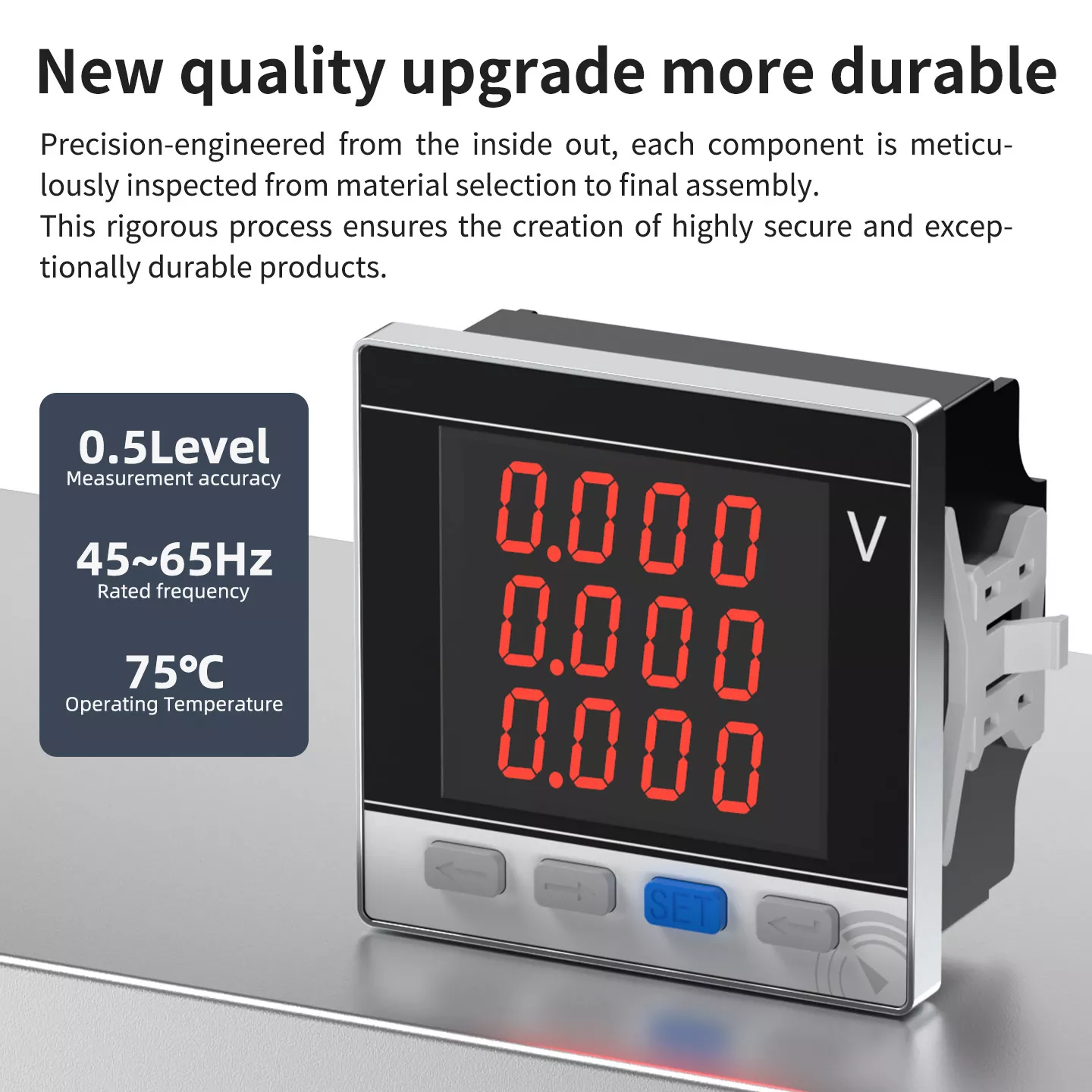

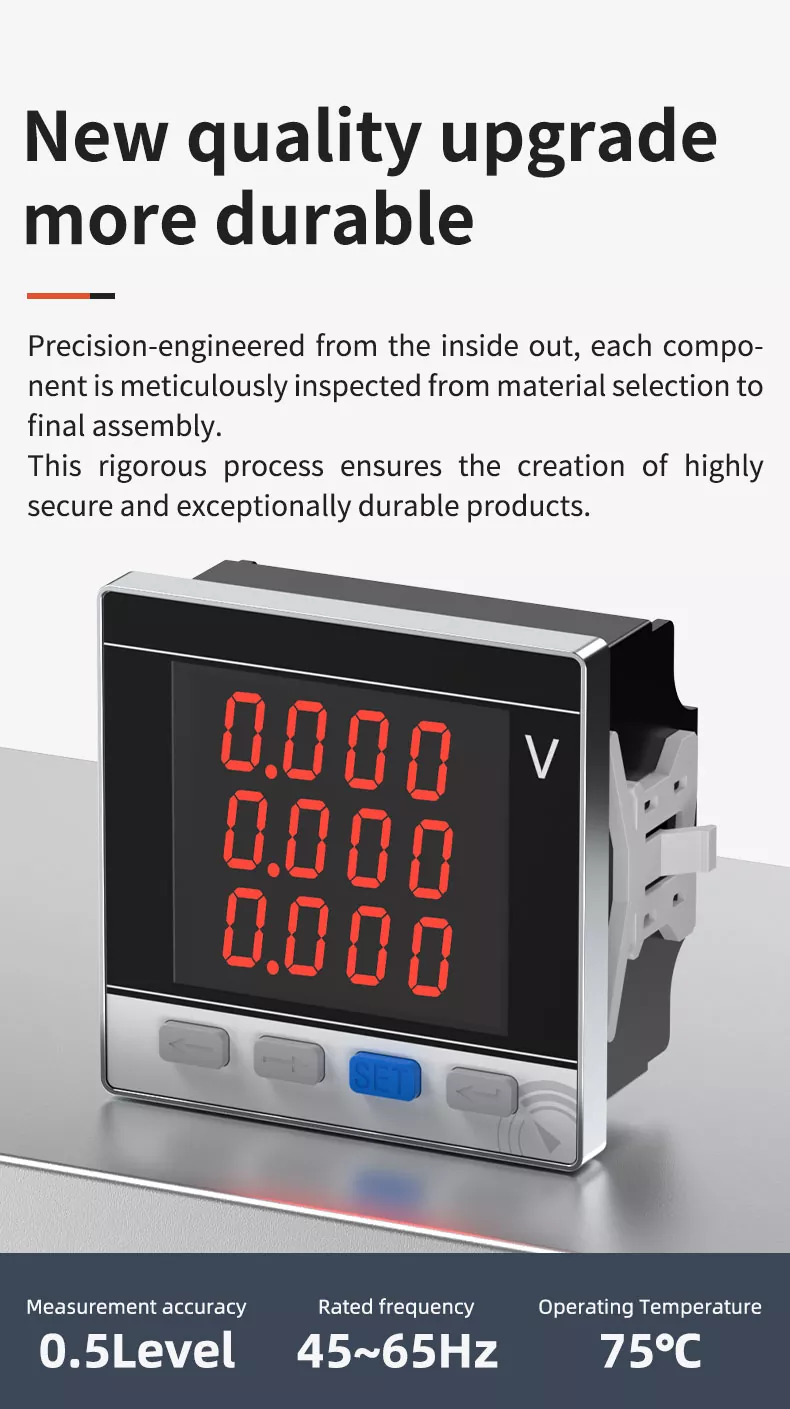

UUSI LAATUPÄIVITYS & KESTÄVÄMMÄN

Kolmivaiheinen volttimittarimme on läpikäynyt täyden laatupäivityksen. Tarkasti suunniteltu sisältä ulospäin, ja jokainen komponentti tarkastetaan huolellisesti materiaalivalinnasta lopulliseen kokoonpanoon. Käytämme maahan tuotuja korkealaatuisia lastuja ja integroitua hitsaustekniikkaa varmistaaksemme nopean sydämen käsittelyn ja vakaan suorituskyvyn. Kuori on valmistettu erittäin lujasta paloa hidastavasta ABS-materiaalista, joka on hapon ja alkalinkestävä, öljynkestävä, ikääntymistä estävä ja iskunkestävä. Jokaiselle tuotteelle suoritetaan tiukka ikääntymistesti, tarkkuuskalibrointi ja jännitetesti ennen tehtaalta lähtöä, mikä varmistaa erittäin turvallisen ja poikkeuksellisen kestävän suorituskyvyn.

• Mittaustarkkuus: 0,5 tasoa

• Nimellistaajuus: 45 ~ 65 Hz

• Käyttölämpötila: Jopa 75°C

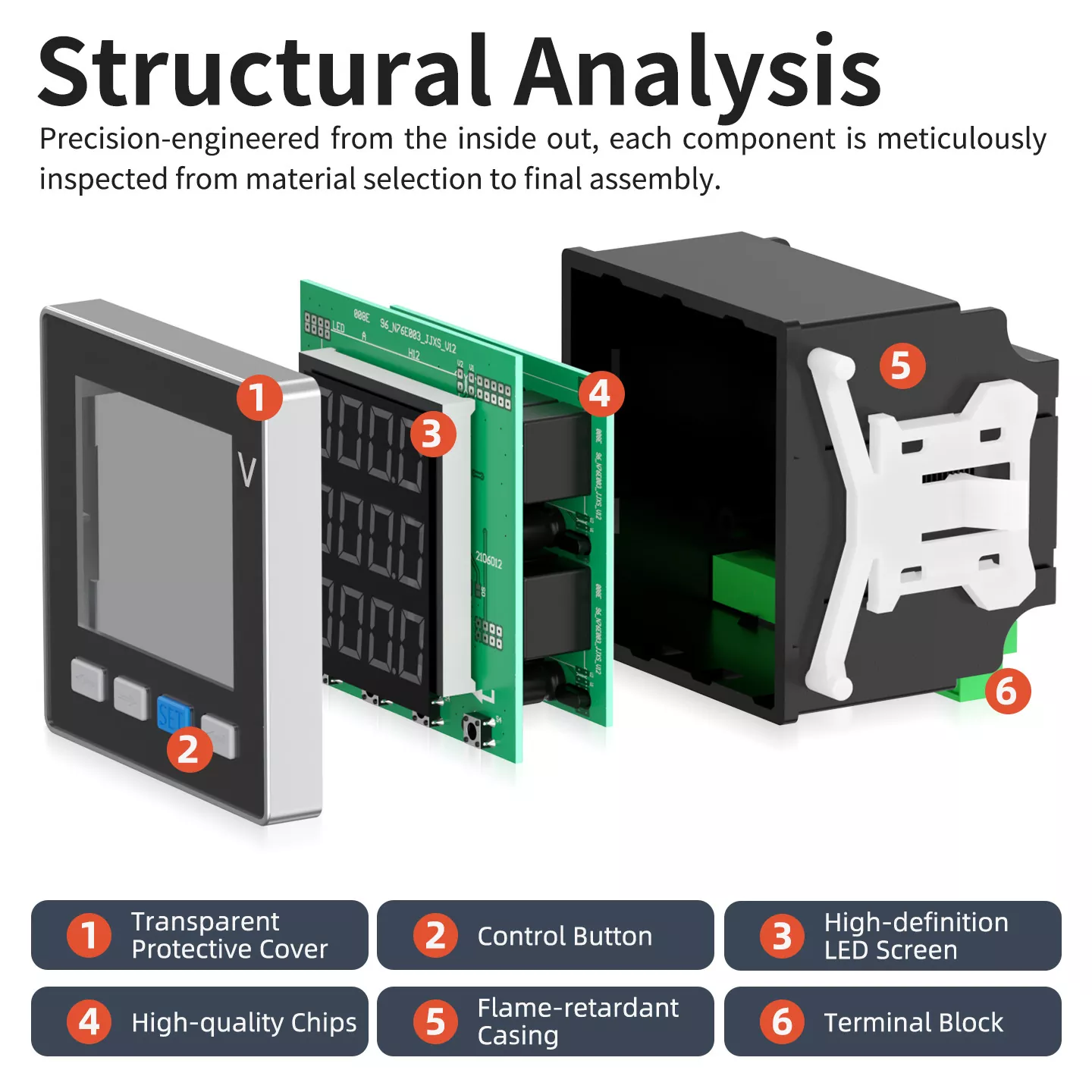

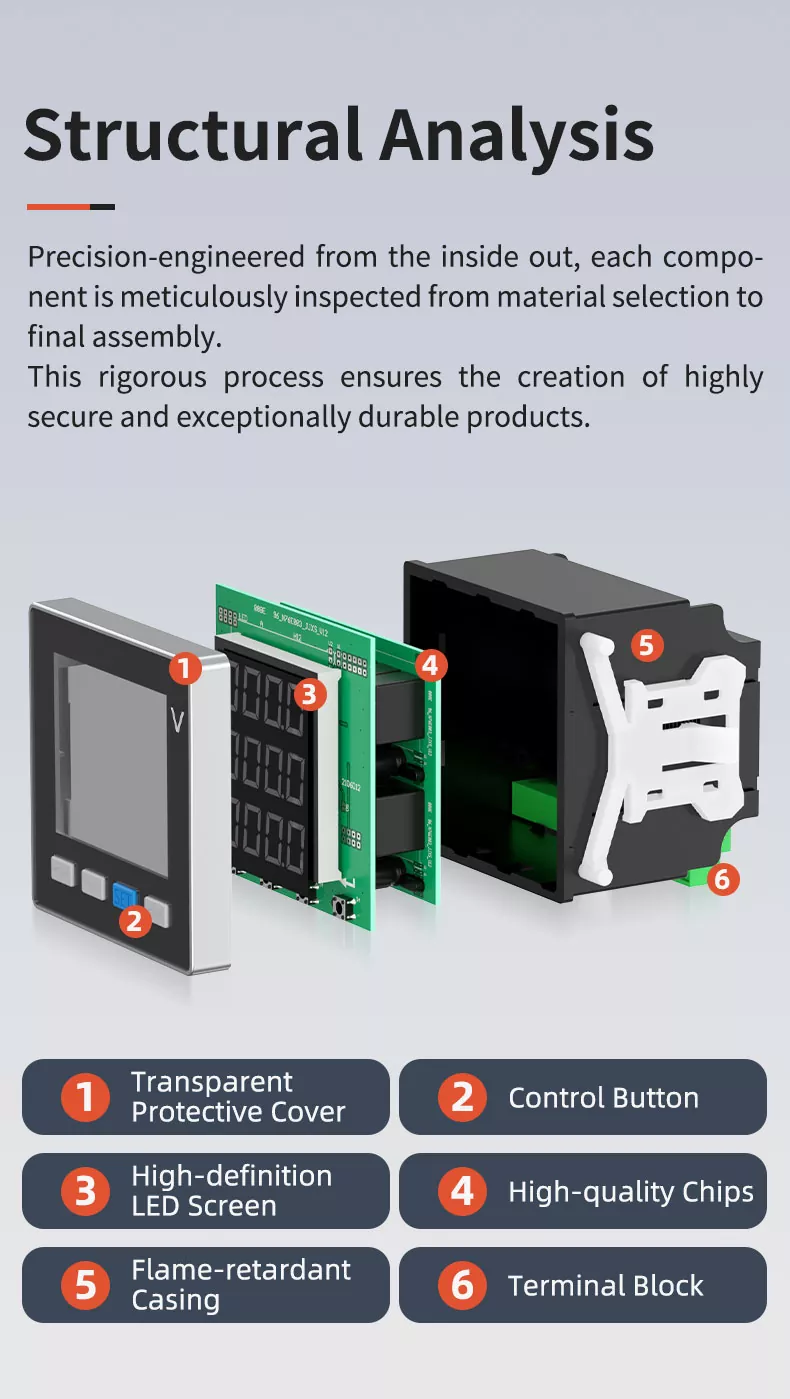

RAKENNEANALYYSI

Volttimittarissa on kompakti ja tieteellinen rakenne, joka sisältää 6 ydinkomponenttia:

1. LÄPINÄKYVÄ SUOJAKANSI: Suojaa näyttöä naarmuilta ja pölyltä varmistaen pitkän ajan selkeän näytön.

2. OHJAUSPAINIKE: Herkkä ja reagoiva, tukee parametrien asetusta, datakyselyä ja tilanvaihtoa.

3. TERÄVÄÄ TERVETTÄVÄ LED-NÄYTTÖ: Suuri merkkinäyttö, jossa on vahva häiriönestoominaisuus, joka tekee tiedot selkeästi yhdellä silmäyksellä.

4. KORKEALAADUT SIRUt: Tuodut sirut integroidulla hitsauksella varmistavat 0,5 tason mittaustarkkuuden ja vakaan suorituskyvyn.

5. TULKINESTÄVÄ KOTELO: Erittäin luja tekninen muovi, ikääntymistä estävä, korroosionkestävä, tarjoaa luotettavan suojan.

6. LIITTIMET: Korkealaatuiset kupariliittimet, joissa on lähempi kosketuspinta ja korkeampi kulutuskestävyys, mikä varmistaa turvallisen johdotuksen.

YDINEDUT

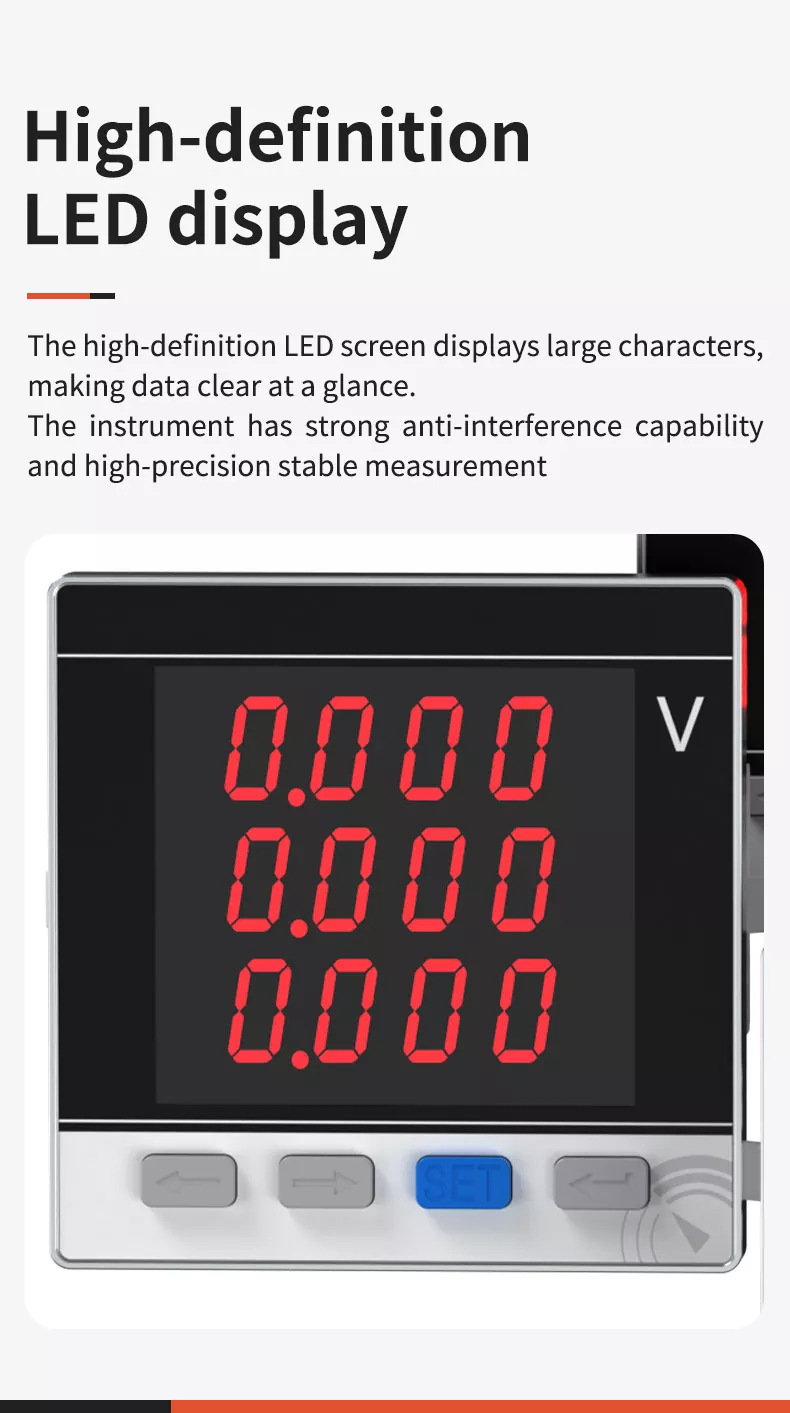

1. TERÄVÄÄN LED-NÄYTTÖ

Tuote on varustettu kirkkaalla LED-digitaalinäytöllä, jonka ominaisuudet ovat korkea selkeys, korkea kontrasti ja laaja katselukulma. Tietonäyttö on selkeä yhdellä silmäyksellä, jopa hämärässä, se on helposti luettavissa. Näytön suorituskyky on vakaa, ei välkkymistä, ei sumeutta, ja se voi säilyttää hyvän työtilan pitkään, mikä tarjoaa käyttäjille kätevän ja intuitiivisen jännitteenvalvontakokemuksen. Laitteessa on vahva häiriönestokyky ja erittäin tarkka ja vakaa mittaus.

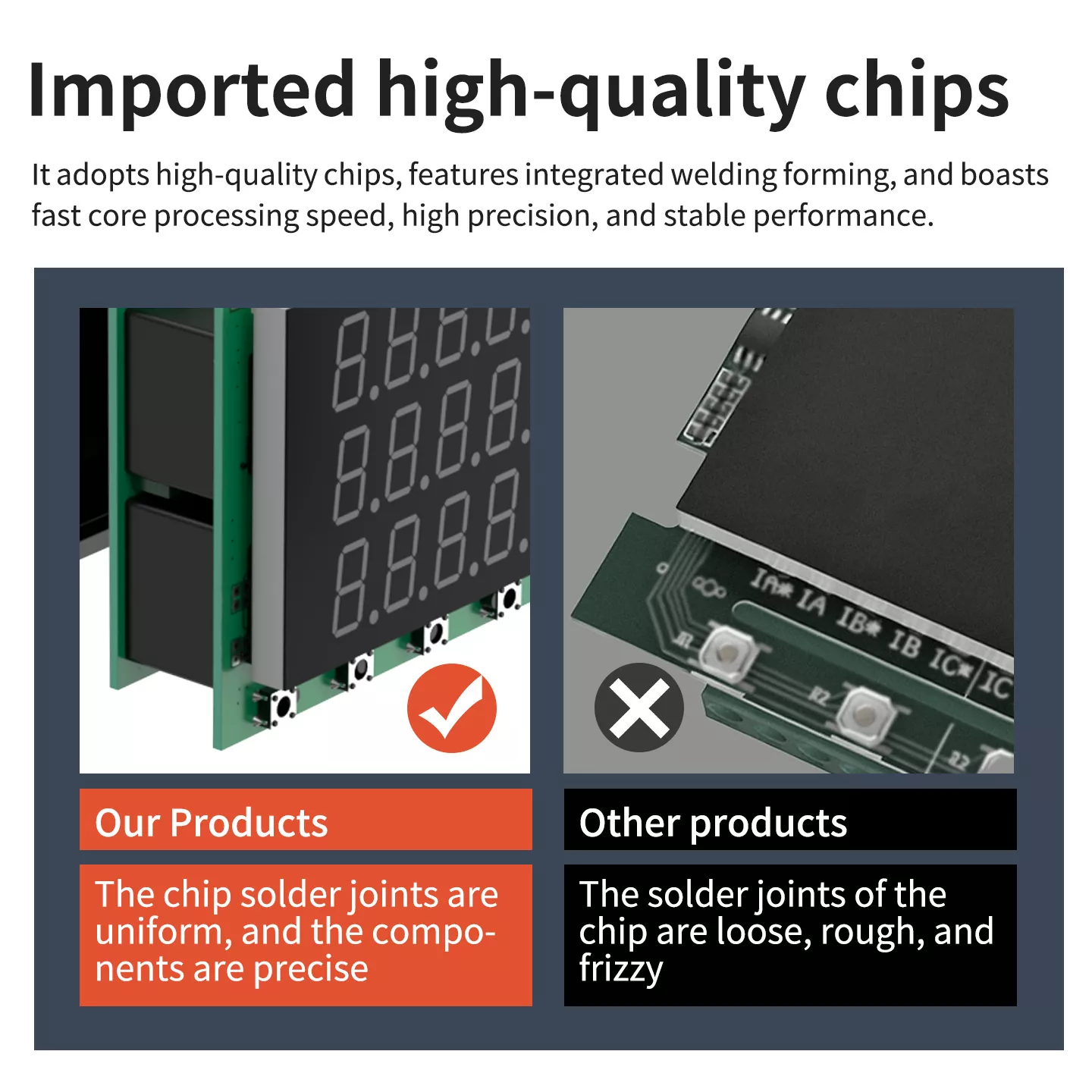

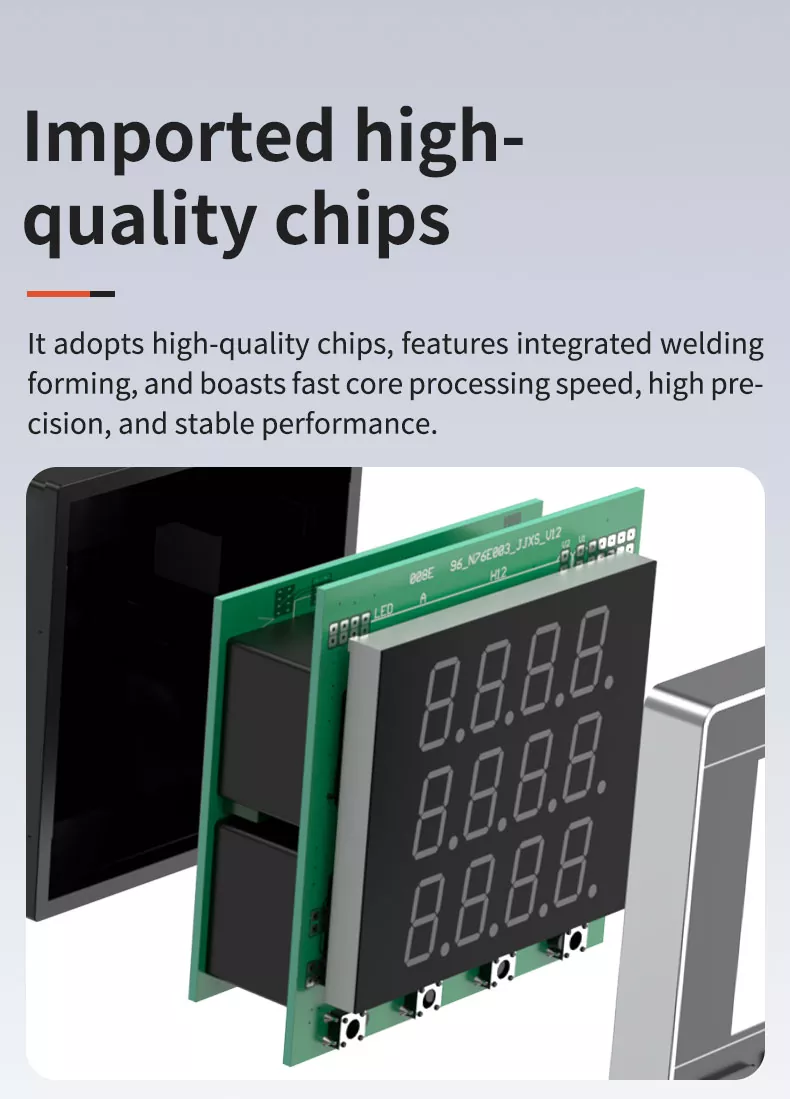

2. TUODUT KORKEALAADUT SIRUt

Se ottaa käyttöön tuotuja korkealaatuisia lastuja, siinä on integroitu hitsausmuovaus ja se tarjoaa nopean ytimen käsittelynopeuden, suuren tarkkuuden ja vakaan suorituskyvyn. Sirujen juotosliitokset ovat tasaiset ja komponentit ovat tarkkoja, mikä takaa luotettavan toiminnan ja pitkän käyttöiän.

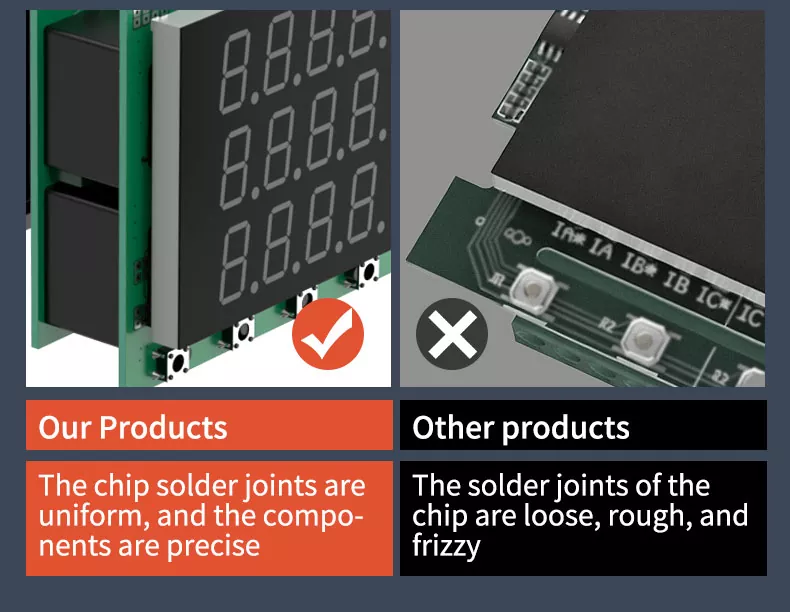

3. TUOTTEEMME vs. MUUT TUOTTEET

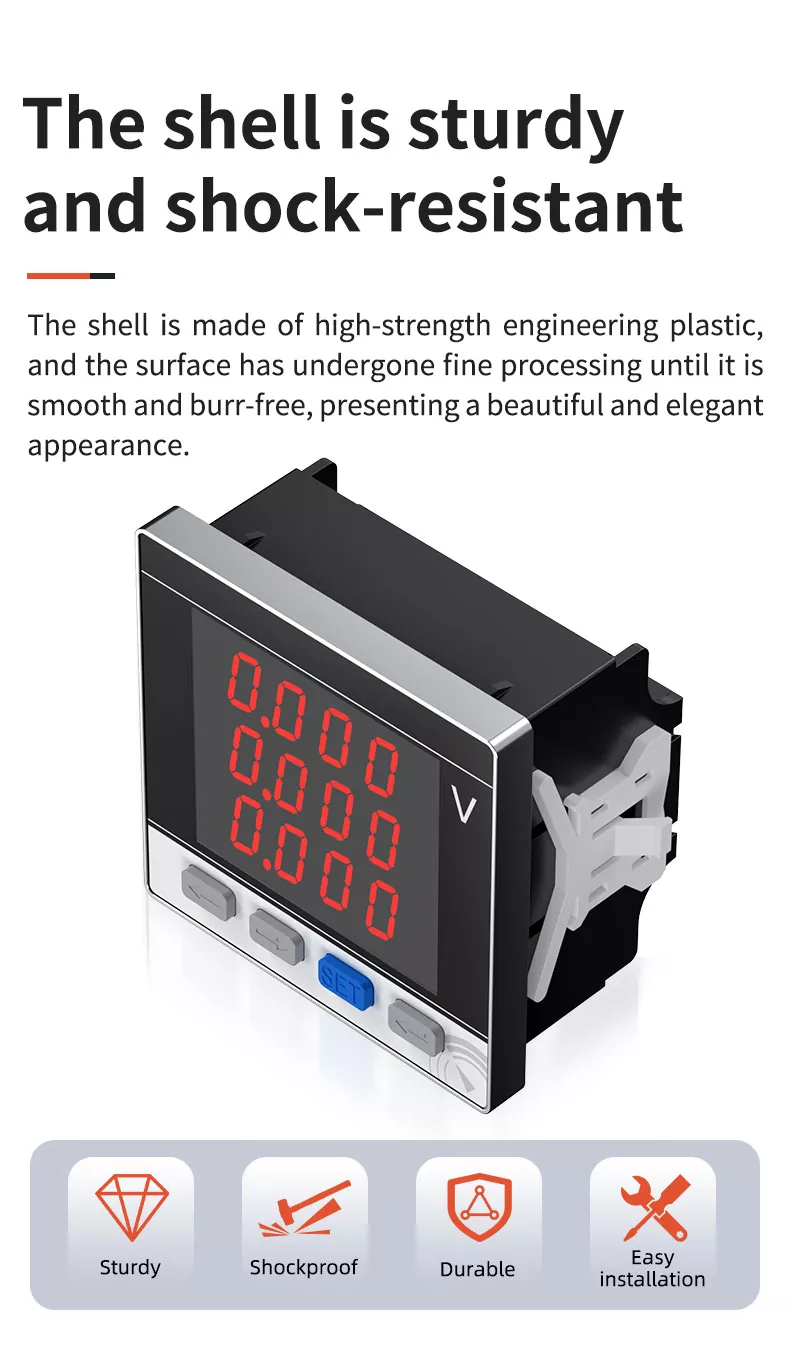

4. TUKEA JA ISKUJA KESTÄVÄ KUORI

Kuori on valmistettu erittäin lujasta teknisestä muovista ja pinta on käsitelty hienosti, kunnes se on sileä ja purseeton, mikä antaa kauniin ja elegantin ulkonäön. Sillä on erinomainen iskunkestävyys ja puristuskestävyys, se kestää päivittäistä törmäystä ja mekaanista tärinää, eikä se muotoile tai vahingoita. Materiaali on korroosion- ja ikääntymistä estävää, soveltuu pitkäaikaiseen vakaaseen käyttöön erilaisissa monimutkaisissa teollisuusympäristöissä, ja sen etuna on tukeva, iskunkestävä, kestävä ja helppo asentaa.

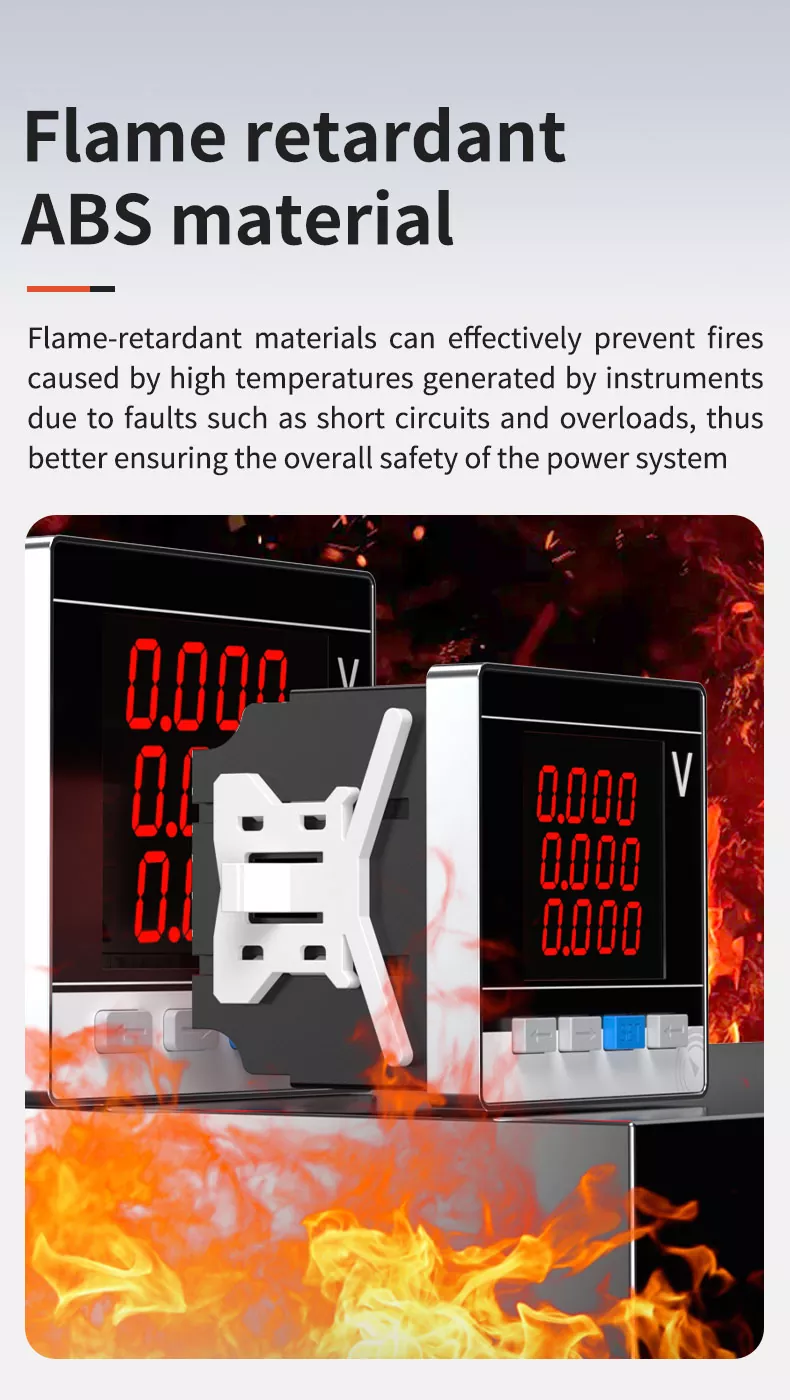

PALONESTÄVÄ ABS-MATERIAALI

Kuori käyttää korkealuokkaista paloa hidastavaa ABS-teknistä muovia, jolla on erinomaiset palonesto- ja eristysominaisuudet. Se voi tehokkaasti estää palamisen ja estää instrumenttien aiheuttamien korkeiden lämpötilojen aiheuttamat tulipalot vioista, kuten oikosulkuista ja ylikuormituksista, ja varmistaa siten paremmin sähköjärjestelmän yleisen turvallisuuden. Materiaali on myös hapon ja alkalin kestävää, öljynkestävää ja ikääntymistä estävää, ja sen käyttöikä on pitkä.

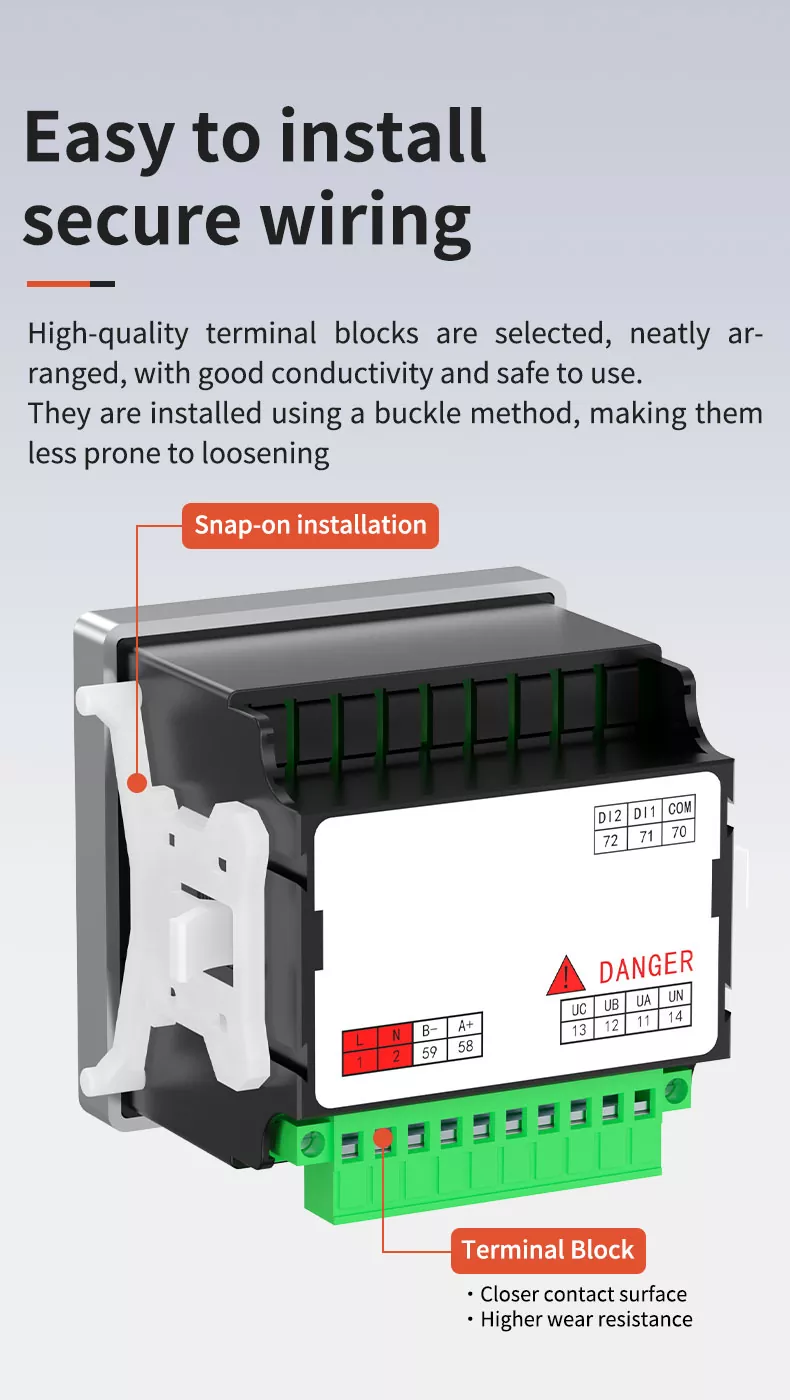

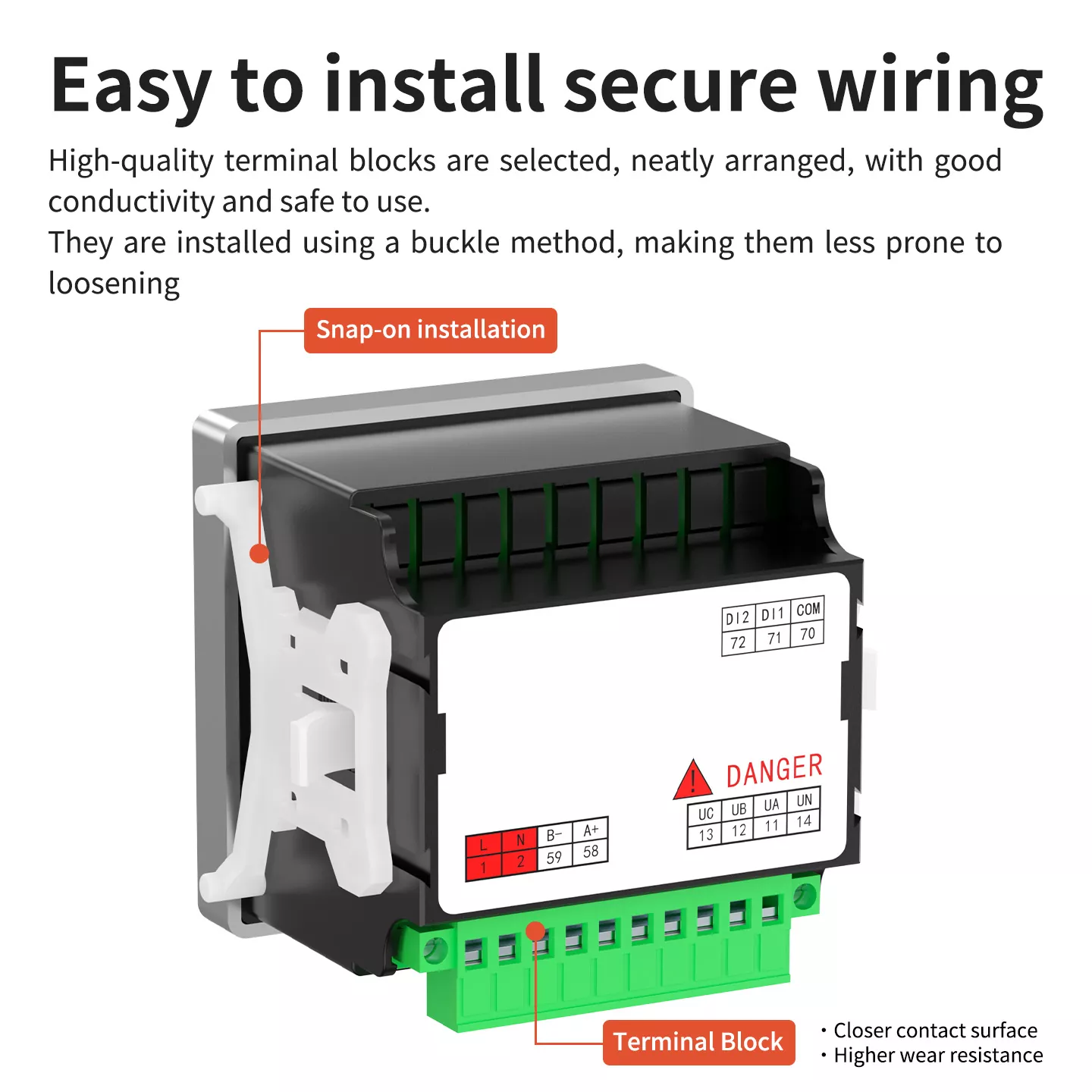

HELPPO ASENTAA JA TURVAA JOHDOTUS

Laadukkaat riviliittimet on valittu, siististi järjestetty, hyvä johtavuus ja turvallinen käyttää. Ne asennetaan solki (snap on) -menetelmällä, mikä tekee niistä vähemmän alttiita löystymiselle. Liitinrimassa on lähempi kosketuspinta ja korkeampi kulutuskestävyys, mikä varmistaa turvallisen ja luotettavan johdotuksen. Napsautettava asennus mahdollistaa nopean asennuksen ja purkamisen, ei tarvita monimutkaisia ​​työkaluja, sopii erilaisiin paneeliasennusskenaarioihin.

ASENNUSTAPA

1. Kohdista volttimittari paneelin kiinnitysreikään etupuolelta.

2. Työnnä volttimittari kiinnitysreikään, kunnes se on tasossa paneelin kanssa.

3. Kiinnitä volttimittari tiukasti paneeliin asenna nepparit takaa.

4. Kytke johdotus liitinkaavion ja kytkentäohjeiden mukaisesti.

TUOTTEEN MITAT

Tarjoamme täyden valikoiman kolmivaiheisia LED-digitaalisen volttimittarin malleja, mukaan lukien kolme yleistä kokoa:

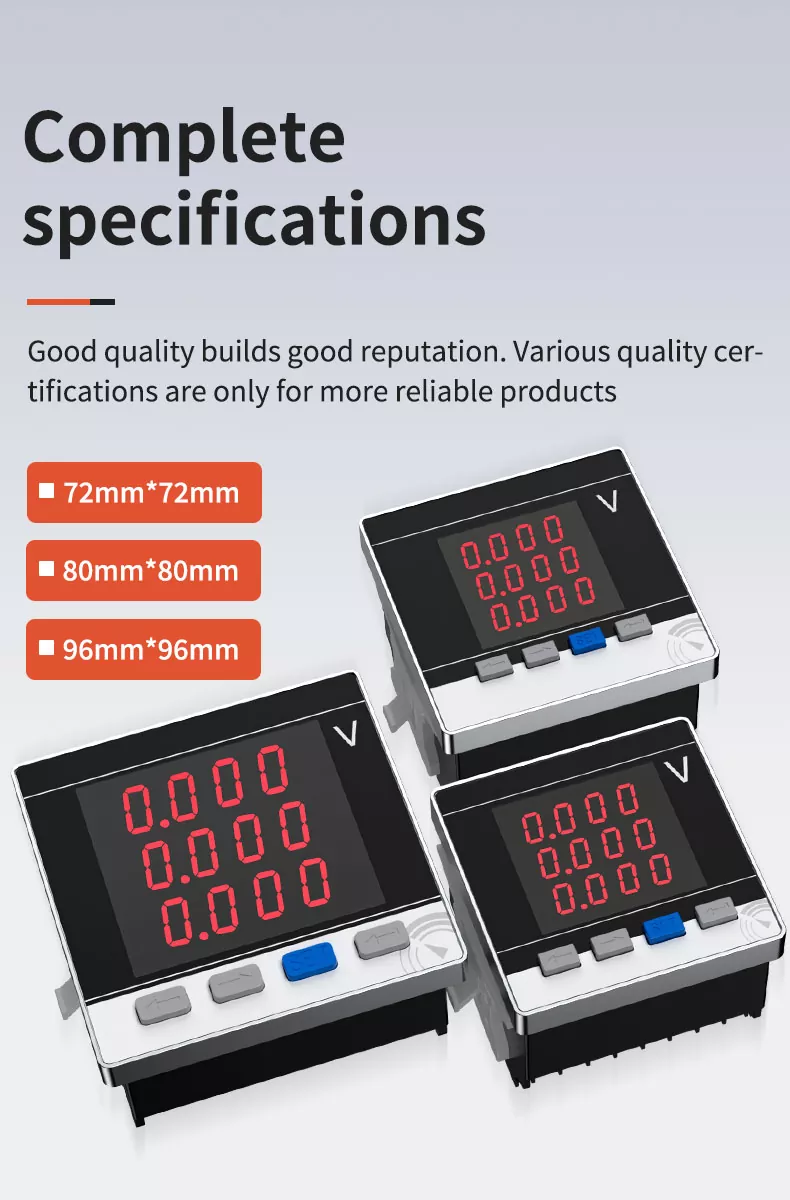

TÄYDELLISET TEKNISET TIEDOT

Hyvä laatu rakentaa hyvää mainetta. Erilaiset laatusertifikaatit ovat vain luotettavampia tuotteita. Valittavana useita malleja:

• 72mm × 72mm

• 80mm × 80mm

• 96mm × 96mm

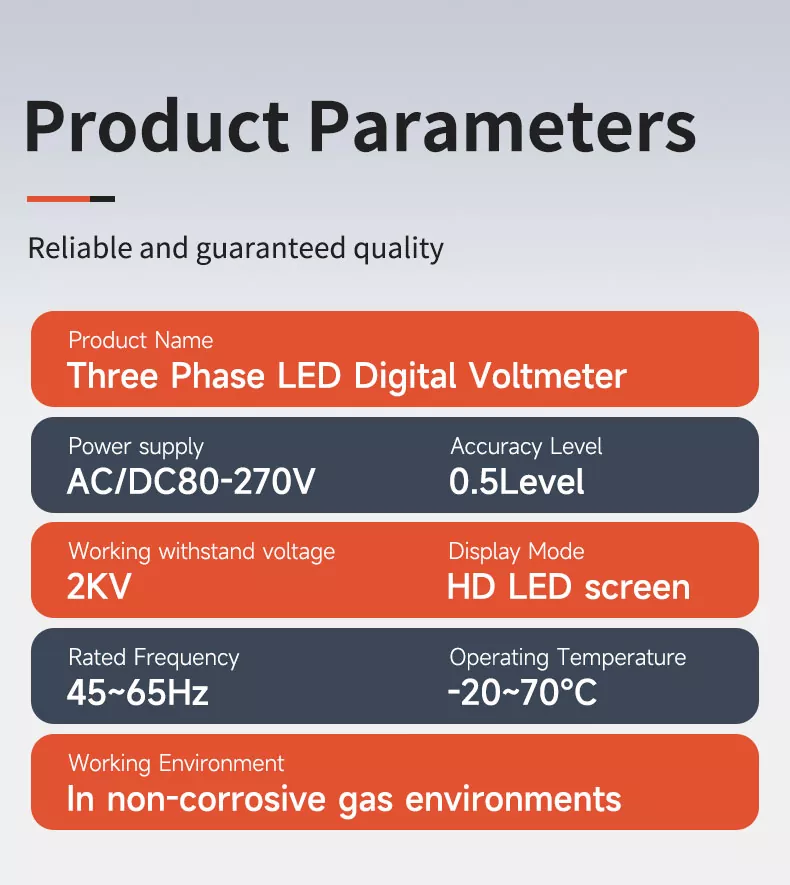

TUOTTEEN PARAMETRIT

JOHDOTUS JA LIITÄNNÄT

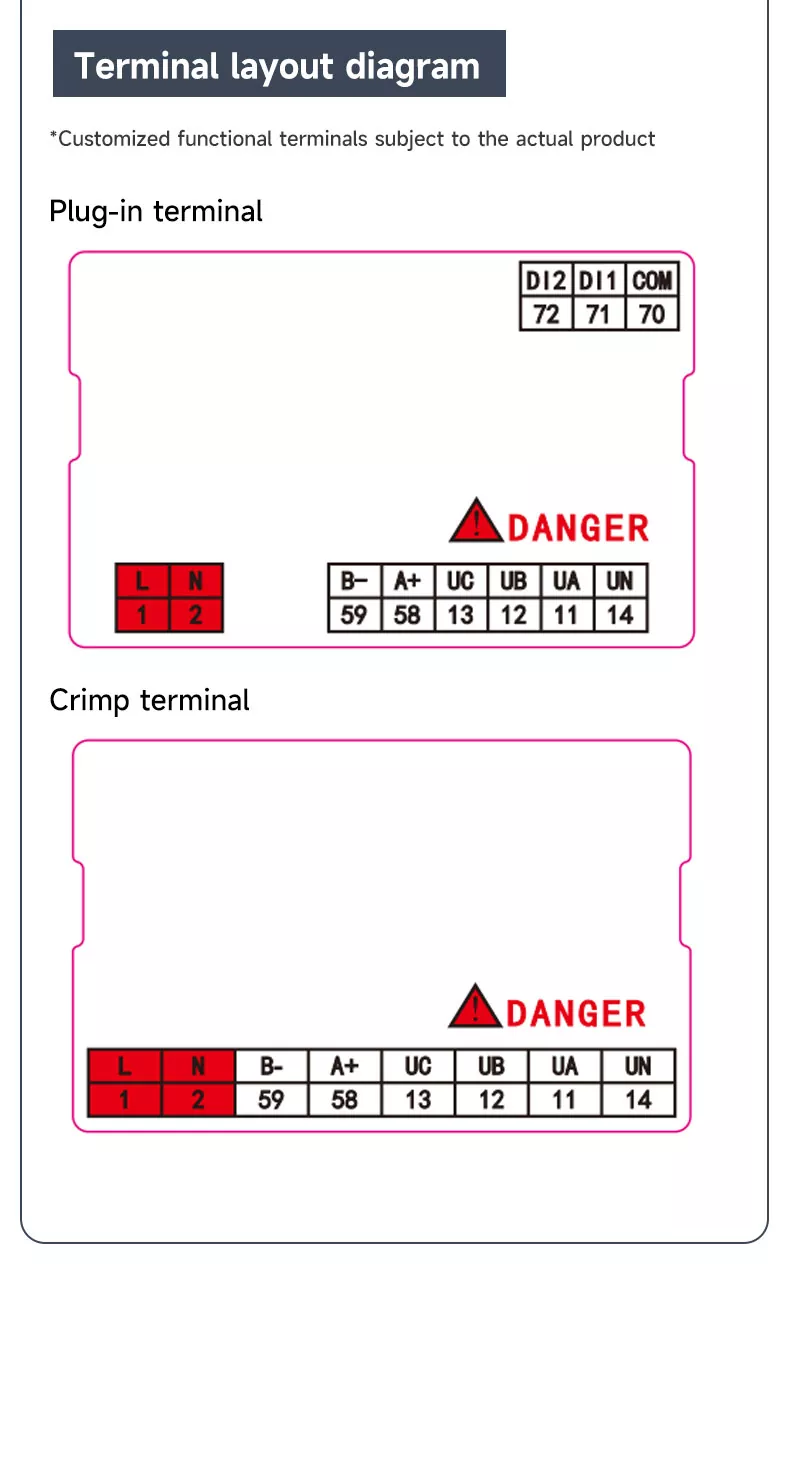

TERMINAALIN ASETTELUKAAVIO

• Kytke liitin: Sisältää lisävirtalähteen (L/N), tiedonsiirron (A+/B ) ja jännitetuloliittimet (UA/UB/UC/UN).

• Puristusliitin: Yksinkertaistettu asettelu perusjännitteen mittaukseen ja virransyöttöön, sopii vakiosovelluksiin.

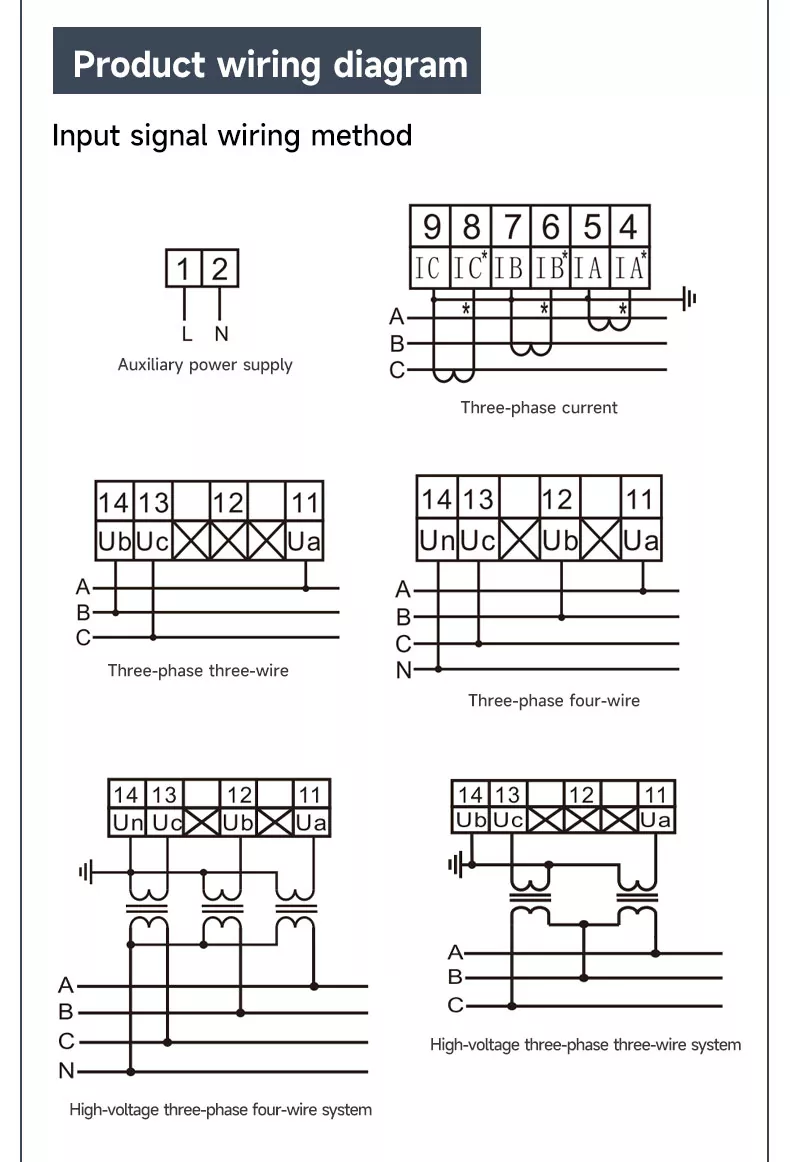

TUOTTEEN KYTKENTÄKAAVIO

Tukee useita kytkentätiloja:

• Kolmivaiheinen kolmijohdinjärjestelmä (jännitemuuntajalla/ilman)

• Kolmivaiheinen nelijohdinjärjestelmä (jännitemuuntajalla/ilman)

• Korkeajännite kolmivaiheinen kolmijohtoinen/nelijohdinjärjestelmä (jännitemuuntajalla)

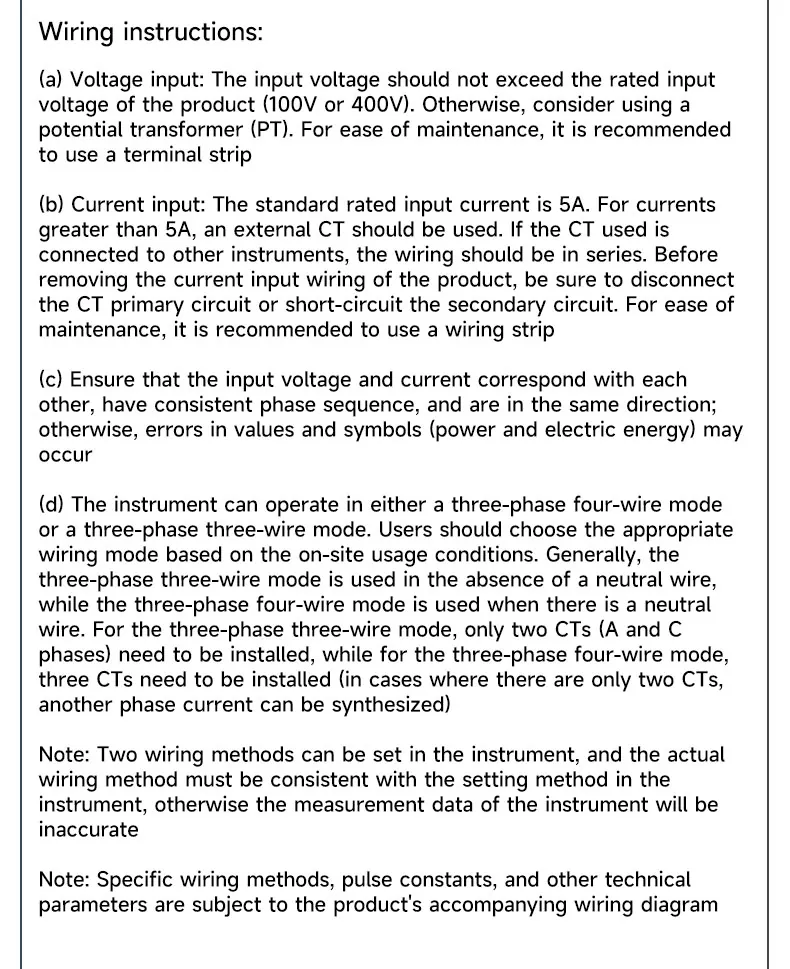

JOHDOTUSOHJEET

Jännitetulo: Tulojännite ei saa ylittää tuotteen nimellistä tulojännitettä (100V tai 400V). Muussa tapauksessa harkitse potentiaalimuuntajan (PT) käyttöä. Huollon helpottamiseksi on suositeltavaa käyttää riviliitintä.

Virtatulo: Vakionimellistulovirta on 5 A. Jos virrat ovat yli 5 A, tulee käyttää ulkoista CT:tä. Jos käytetty CT on kytketty muihin laitteisiin, johdotuksen tulee olla sarjassa. Ennen kuin irrotat tuotteen virrantulojohdotuksen, muista irrottaa CT-ensiöpiiri tai oikosulkea toisiopiiri.

Vaihejärjestys: Varmista, että tulojännite ja virta vastaavat toisiaan, niillä on johdonmukainen vaihejärjestys ja että ne ovat samassa suunnassa; muuten arvoissa ja symboleissa voi tapahtua virheitä.

Johdotustila: Laite voi toimia joko kolmivaiheisessa nelijohdintilassa tai kolmivaiheisessa kolmijohdintilassa. Käyttäjien tulee valita sopiva kytkentätapa paikan päällä olevien käyttöolosuhteiden perusteella.

VALTUUTINEN SERTIFIOINTI

Kolmivaiheinen LED-digitaalinen volttimittarimme on läpäissyt ammattimaisen laboratoriotestauksen ja -sertifioinnin kansallisten ja kansainvälisten alan standardien mukaisesti. Koko tuotantoprosessi toteuttaa tiukkaa laadunvalvontaa, mukaan lukien tarkkuuskalibrointi, kestojännitetesti, ikääntymistesti ja muut linkit, mikä varmistaa kunkin tuotteen tarkkuuden, turvallisuuden ja vakauden. Virallinen sertifiointi antaa vahvan takuun globaalien asiakkaiden massahankinnoille ja pitkäaikaiselle yhteistyölle.

LAAJAN KÄYTETTY

Kolmivaiheista LED-digitaalista volttimittariamme käytetään laajalti:

• SÄHKÖASEMA: Tehonvalvonta ja jännitteen mittaus

• AUTOMAATIOLAITTEET: Teollisuuden prosessien ohjaus ja jännitteenvalvonta

• FLOW PRODUCTION: Tehtaan energiankulutuksen seuranta ja tilastot

• JAKOKAAPPI: Sähkönjakelujärjestelmän jännitteen mittaus ja suojaus

• ASUNTA: Älykäs energianmittaus ja kotitalouksien virranhallinta

• TAVARATALO: Liikerakennusten energiankulutustilastot ja -analyysit

FAQ

1. MIKÄ ON TÄMÄN TUOTTEEN PÄÄTOIMINTO?

Sitä käytetään pääasiassa kolmivaiheisen jännitteen mittaamiseen ja valvontaan vaihtovirtajärjestelmissä ohjelmoitavan mittauksen, LED-näytön ja digitaalisen tiedonsiirron toiminnoilla.

2. MIKÄ ON TARKKUUSTASO?

Se käyttää 0,5 tason suurta tarkkuutta, joka täyttää teollisuuden mittausstandardit ja varmistaa tarkan jännitetietojen keruun.

3. MITÄ KOKOJA ON SAATAVILLA?

Tarjoamme kolme yleistä kokoa: 72mm × 72mm, 80mm × 80mm ja 96mm × 96mm erilaisiin asennustarpeisiin.

4. MIKÄ ON ASENNUSTAPA?

Se hyväksyy napsautettavan paneeliasennuksen, joka on yksinkertainen ja tukeva, sopii erilaisiin jakelukaappeihin ja sähkölaitteisiin.

5. TUKEEKO SE DIGITAALISTA VIESTINTÄ?

Kyllä, se tukee digitaalisia viestintätoimintoja, jotka voivat toteuttaa tiedonsiirron ja etävalvonnan, jotka sopivat älykkäisiin virranhallintajärjestelmiin.

6. MIKÄ ON KÄYTTÖLÄMPÖTILA-ALUE?

Vakiokäyttölämpötila on 20–70 °C, ja parannetut mallit kestävät jopa 75 °C:n lämpötilaa, mikä sopii erilaisiin teollisuusympäristöihin.

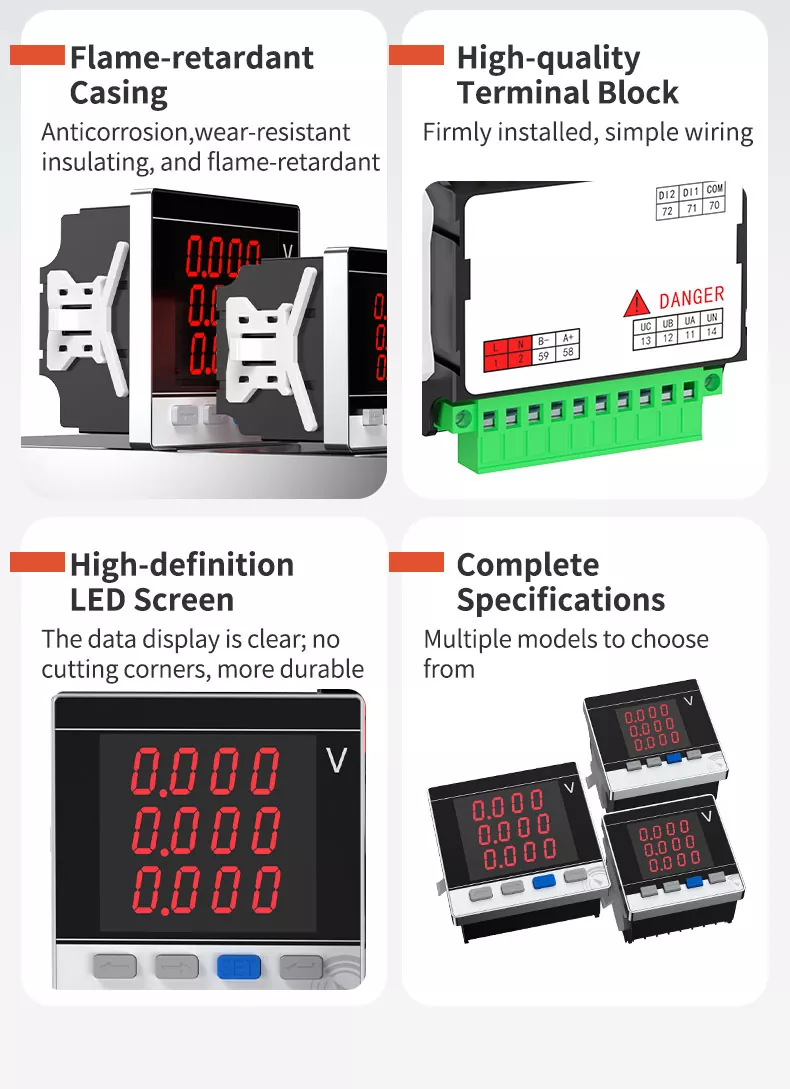

NELJÄ YDINMYYNTIKOHTIA

• TULKINESTÄVÄ KOTELO: Korroosionesto, kulutusta kestävä, eristävä ja paloa hidastava, mikä varmistaa pitkän aikavälin turvallisen käytön.

• KORKEALAADUT LIITINLOKI: Kiinteästi asennettu, yksinkertainen johdotus, lähempi kosketus ja korkeampi kulutuskestävyys.

• TERÄVÄÄN LED-NÄYTTÖ: Selkeä datanäyttö, ei leikkauskulmia, kestävämpi ja helppolukuisempi.

• TÄYDELLISET TEKNISET TIEDOT: Valittavana useita malleja (72/80/96mm), jotka sopivat erilaisiin asennusskenaarioihin.

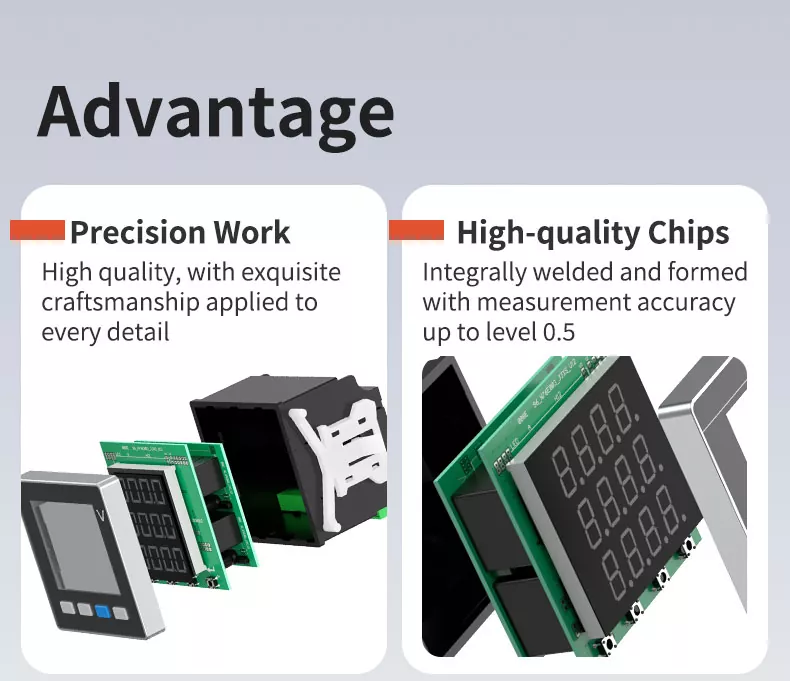

EDUT YHTEENVETO

• TARKKUUSTYÖ: Korkea laatu, jokaisessa yksityiskohdassa hienoa ammattitaitoa.

• LAATULAADUT SIRUt: Integroidusti hitsattu ja muotoiltu mittaustarkkuudella 0,5 asti.
