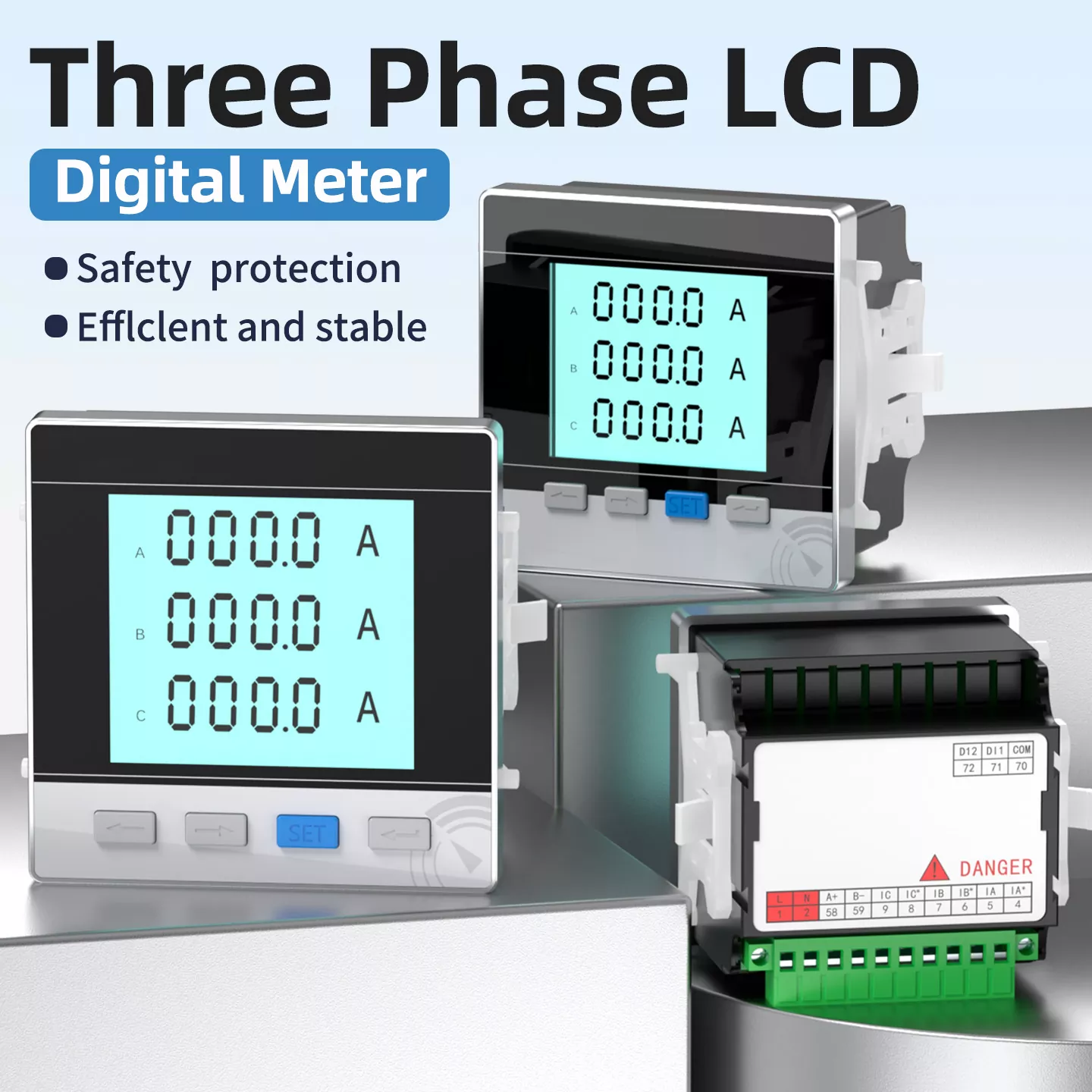

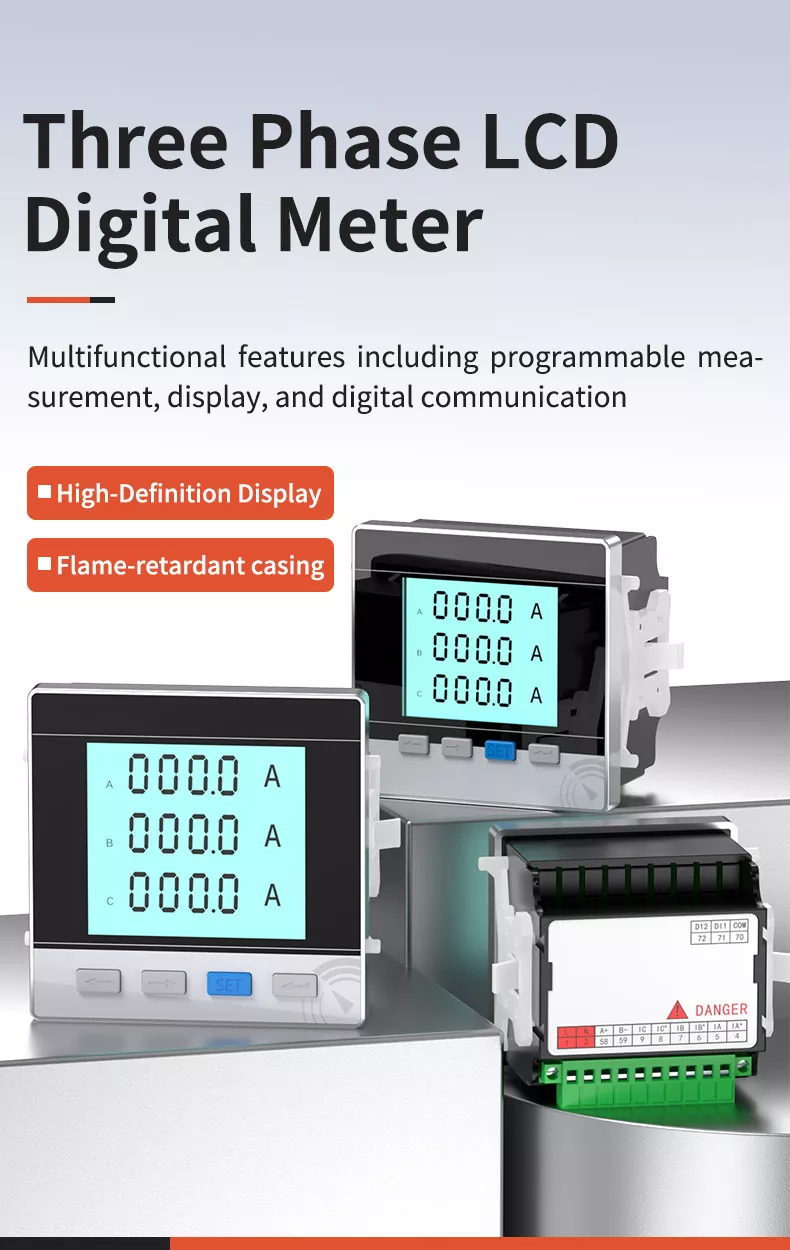

Kolmivaiheinen LCD-digitaalimittari

Kolmivaiheinen LCD-digitaalimittarimme on älykäs ratkaisu kolmivaiheisten tehojärjestelmien valvontaan, ja se sisältää ohjelmoitavan mittauksen, reaaliaikaisen näytön ja digitaalisen viestinnän jännitteen, virran, tehon, energian, taajuuden ja tehokertoimen kattavan seurannan tarjoamiseksi. Se käyttää tuotuja korkealaatuisia lastuja ja integroitua hitsaustekniikkaa varmistaakseen 0,5-tason tarkkuuden ja vakaan suorituskyvyn, kun taas paloa hidastava ABS-kotelo tarjoaa vahvan iskun- ja korroosionkestävyyden luotettavaan pitkäaikaiseen käyttöön vaativissa teollisuusympäristöissä. Sitä käytetään laajalti teollisuusautomaatiossa, sähkönjakelussa ja energianhallintajärjestelmissä tarkan ja vakaan sähköisten parametrien seurannan aikaansaamiseksi.

YRITYKSEN ESITTELY

Sitoutunut tarjoamaan kokonaisvaltaisia ​​palveluita teollisuusautomaation ohjaukseen. Täytä tarpeet kaikilla osa-alueilla sähköjärjestelmä tarkalla, luotettavalla, energiaa säästävällä ja ympäristöystävällisellä älykkäällä sähkönjakelulla tuotteita. Noudatamme tiukkaa laadunvalvontaa tutkimuksesta ja kehityksestä tuotantoon ja varmistamme, että jokainen tuote täyttää kansainväliset vaatimukset standardeja ja pyrimme olemaan luotettava kumppani sähkömittauslaiteteollisuuden maailmanlaajuisille asiakkaille.

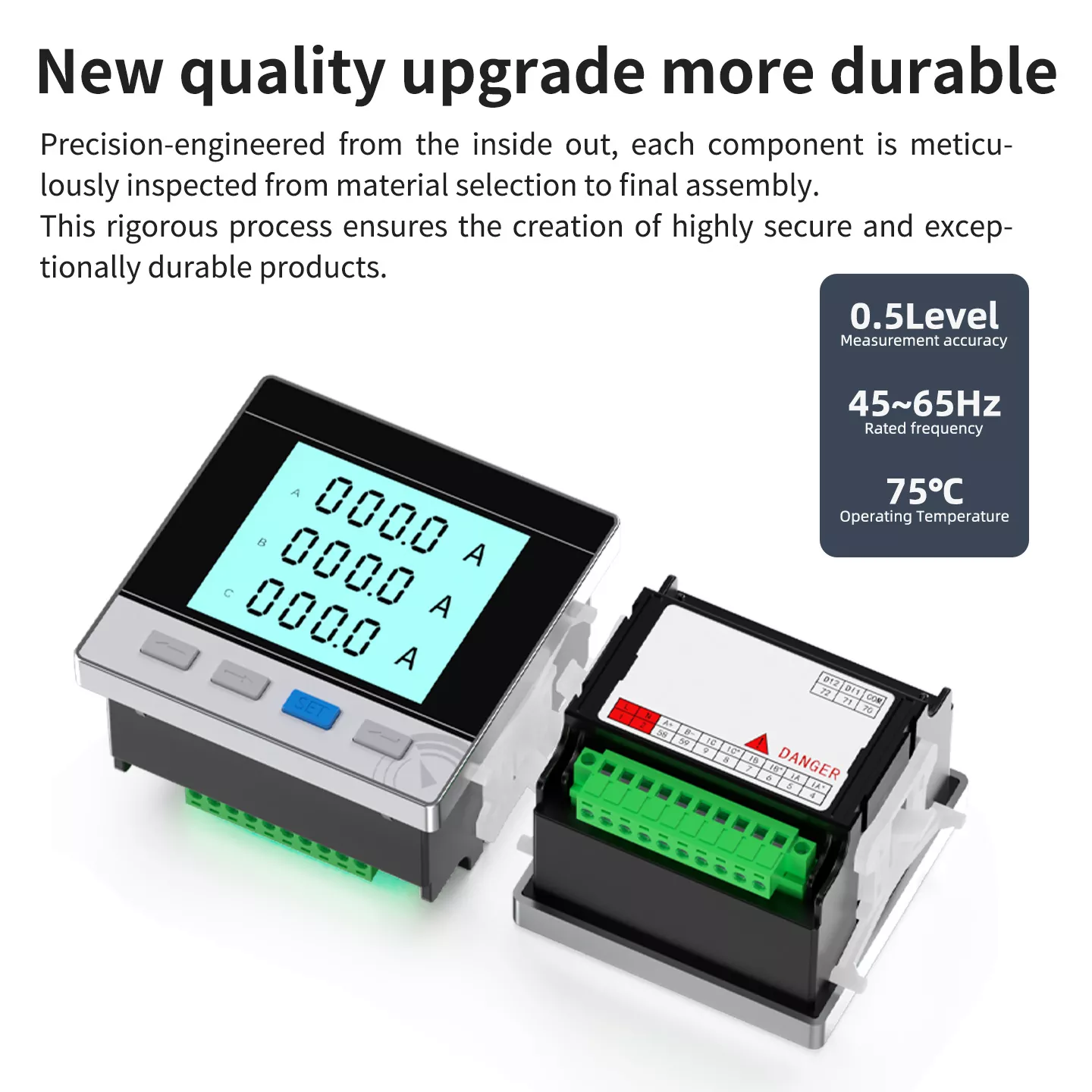

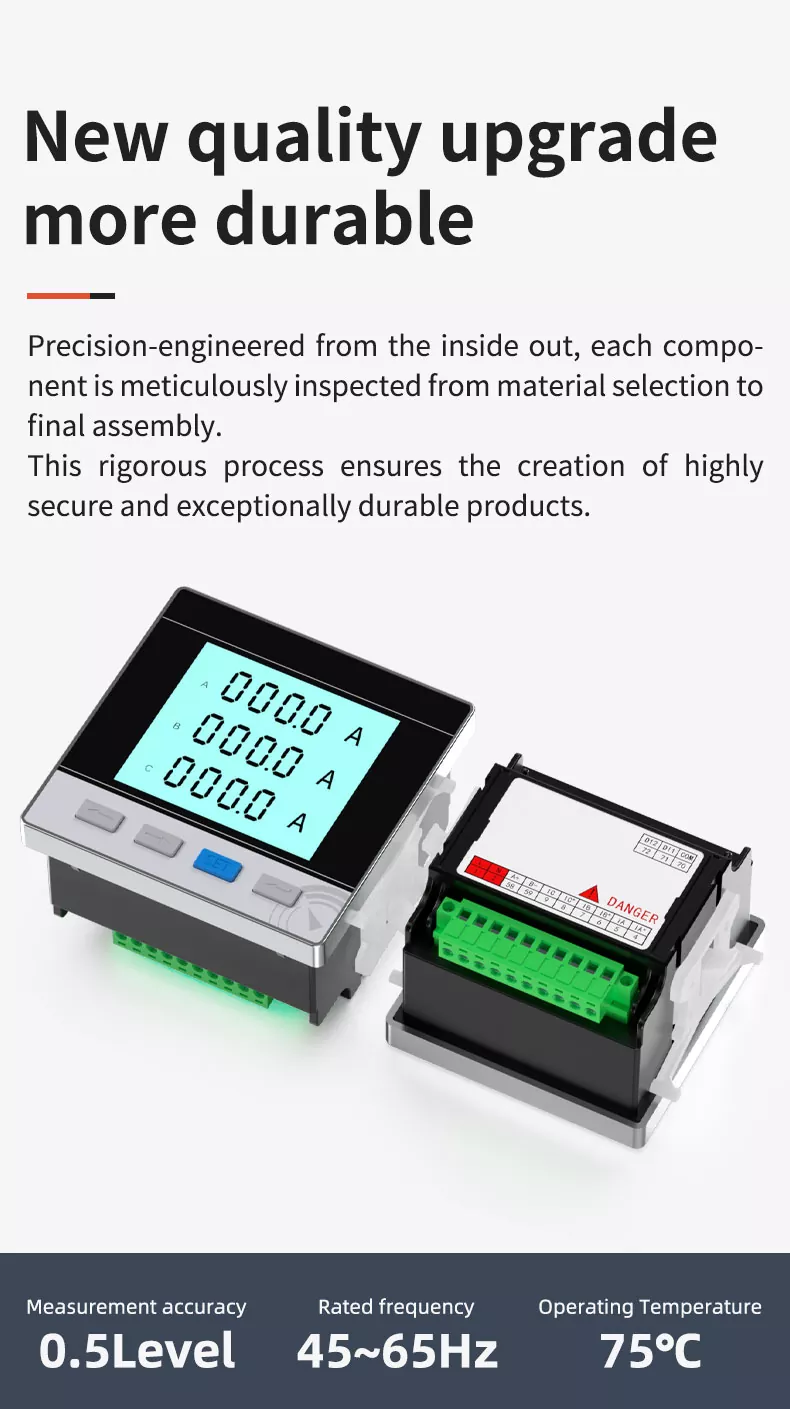

UUSI LAATUPÄIVITYS & KESTÄVÄMMÄN

Kolmivaiheinen LCD-digitaalimittarimme on läpikäynyt täyden laatupäivityksen. Jokainen tarkasti suunniteltu sisältä ulospäin komponentti tarkastetaan huolellisesti materiaalivalinnasta lopulliseen kokoonpanoon. Käytämme korkealaatuisia tuontilastuja ja integroitu hitsaustekniikka takaamaan tarkan mittauksen ja vakaan suorituskyvyn. Kuori on valmistettu erittäin luja palosuojattu ABS-materiaali, joka on ikääntymistä estävä, korroosionkestävä, iskunkestävä ja paloa hidastava. Jokaiselle tuotteelle tehdään tiukka ikääntymistesti, tarkkuuskalibrointi ja jännitetesti ennen kuin se lähtee tehtaalta. Se voi toimia vakaasti pitkään ankarissa teollisuusympäristöissä, paremmalla turvallisuussuorituskyvyllä ja pidempään käyttöikä.

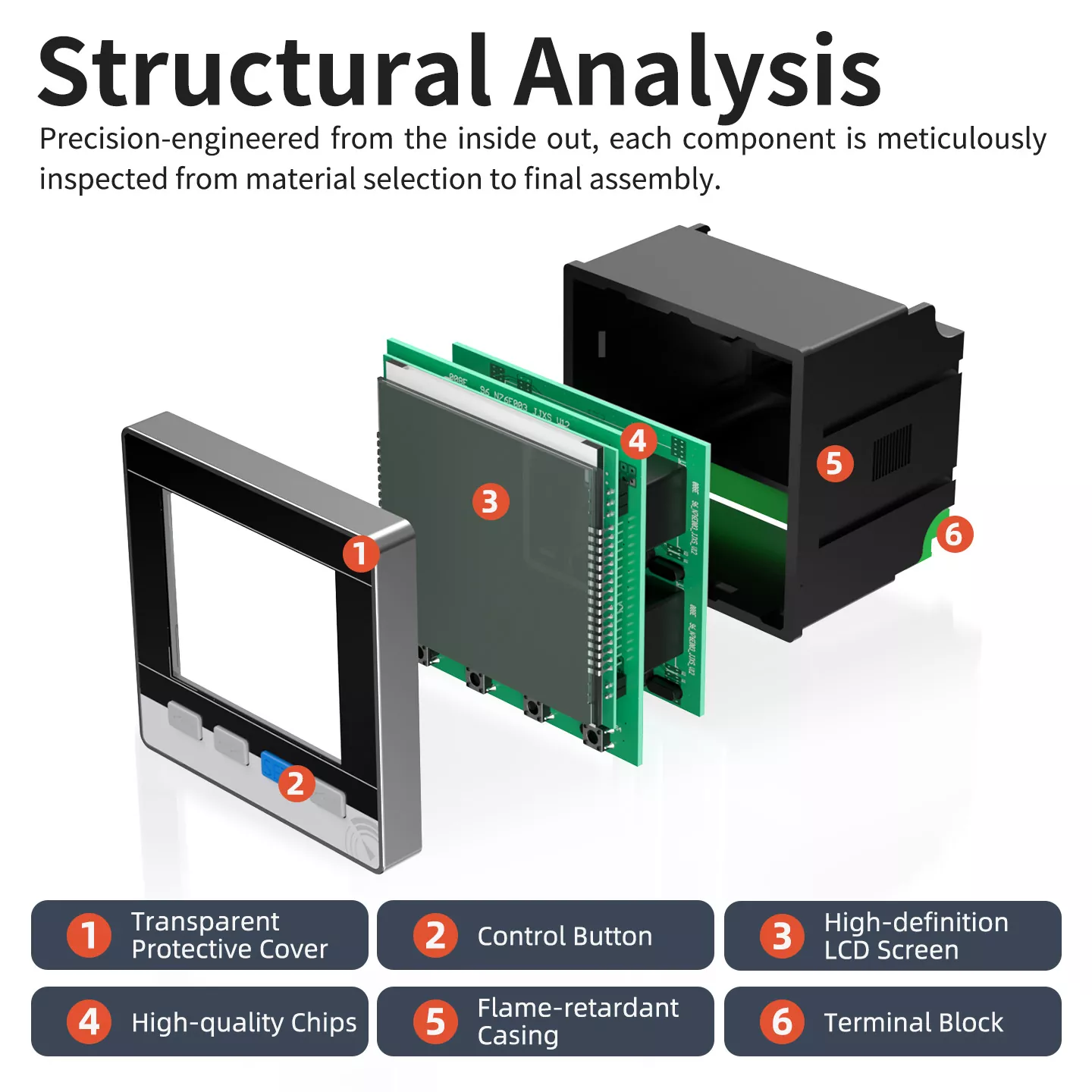

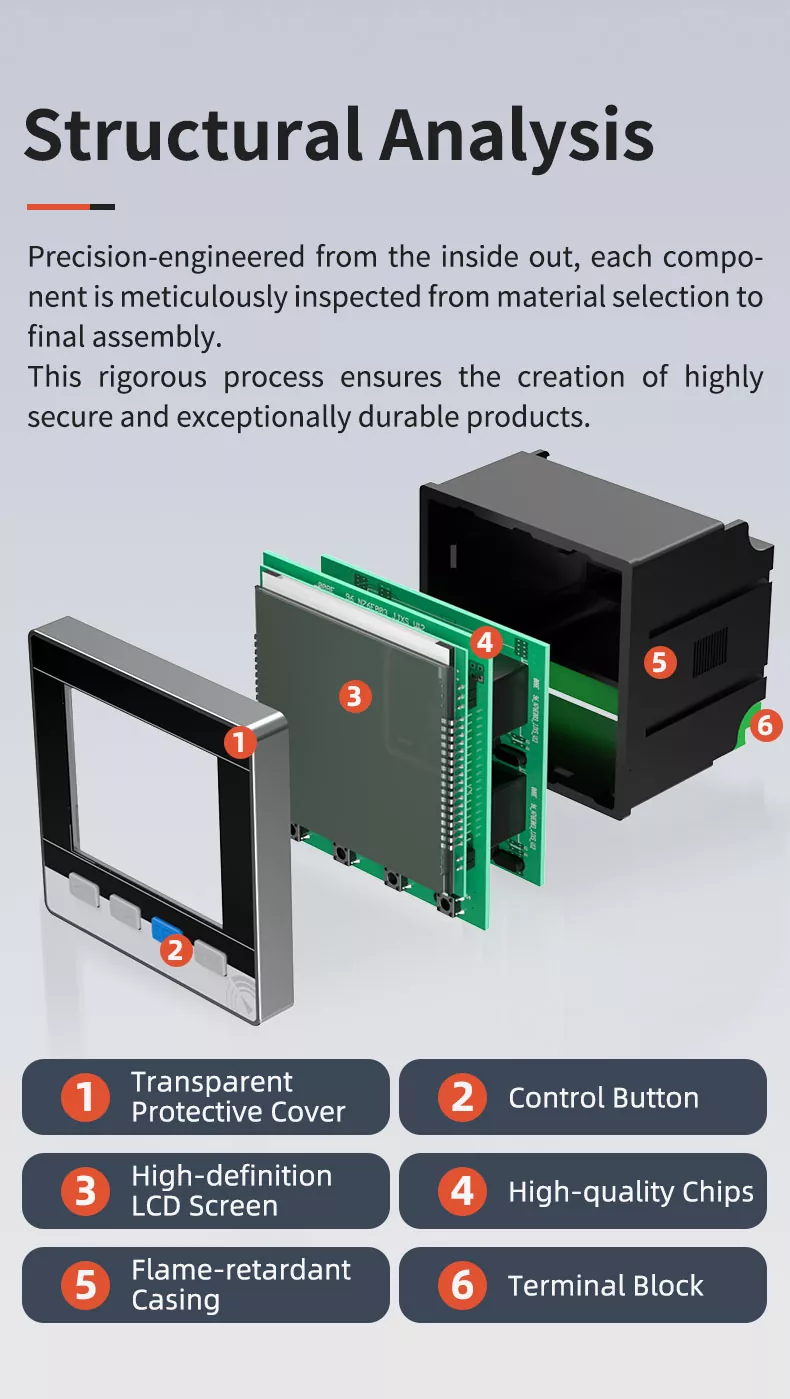

RAKENNEANALYYSI

Mittarissa on kompakti ja tieteellinen rakenne, joka sisältää 6 ydinkomponenttia:

LÄPINÄKYVÄ SUOJAKANSI: Suojaa näyttöä pölyltä ja fyysisiltä vaurioilta, mikä takaa pitkän aikavälin selkeyden.

OHJAUSPAINIKE: Herkkä ja reagoiva, tukee parametrien asetusta, tietokyselyä ja valikoissa liikkumista.

TERÄVÄÄN LCD-NÄYTTÖ: Suuri merkkinäyttö, selkeä tietojen visualisointi, vahva häiriöntorjuntaominaisuus.

LAADUKKAAT SIRUt: Tuodut lastut integroidulla hitsauksella varmistavat 0,5-tason mittaustarkkuuden ja vakaan suorituskyvyn.

TULOSKÄYTTÖ: Erittäin luja tekninen muovi, ikääntymistä estävä, korroosionkestävä, tarjoaa luotettavan suojan.

TERMINAL BLOCK: Erittäin johtava materiaali, kiinteä asennus, yksinkertainen johdotus, vahva ylikuormitus- ja kulutuskestävyys.

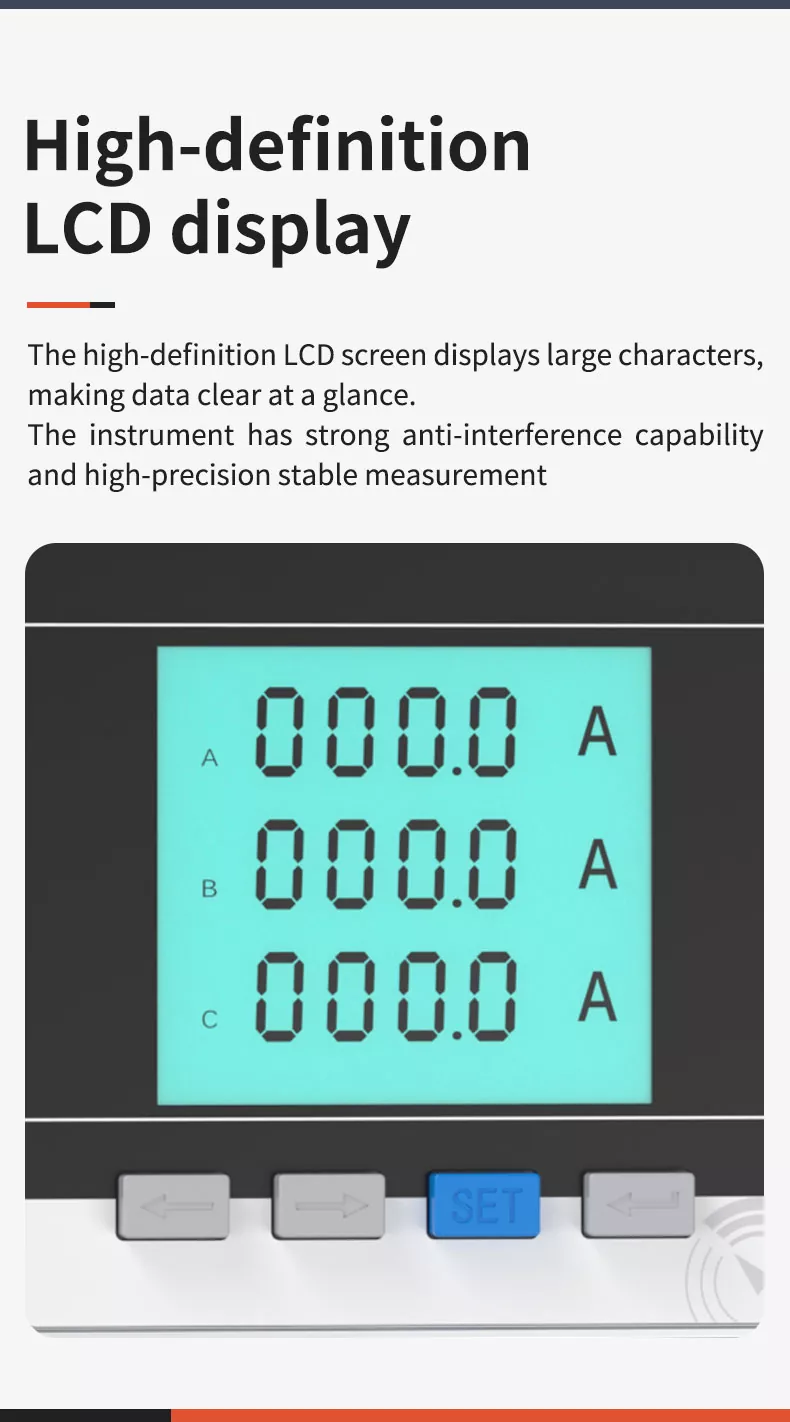

TERÄVÄÄN LCD-NÄYTTÖ

Mittarimme on varustettu teräväpiirto-LCD-näytöllä, jossa on suuri merkkinäyttö. Tiedot ovat selkeät yhdellä silmäyksellä, mahdollistaa helpon lukemisen eri asennuskulmista. Laitteessa on vahva häiriönestokyky ja korkean tarkkuuden vakaa mittaus, joka varmistaa tarkan ja luotettavan tehoparametrien seurannan myös monimutkaisissa olosuhteissa teollisuusympäristöissä.

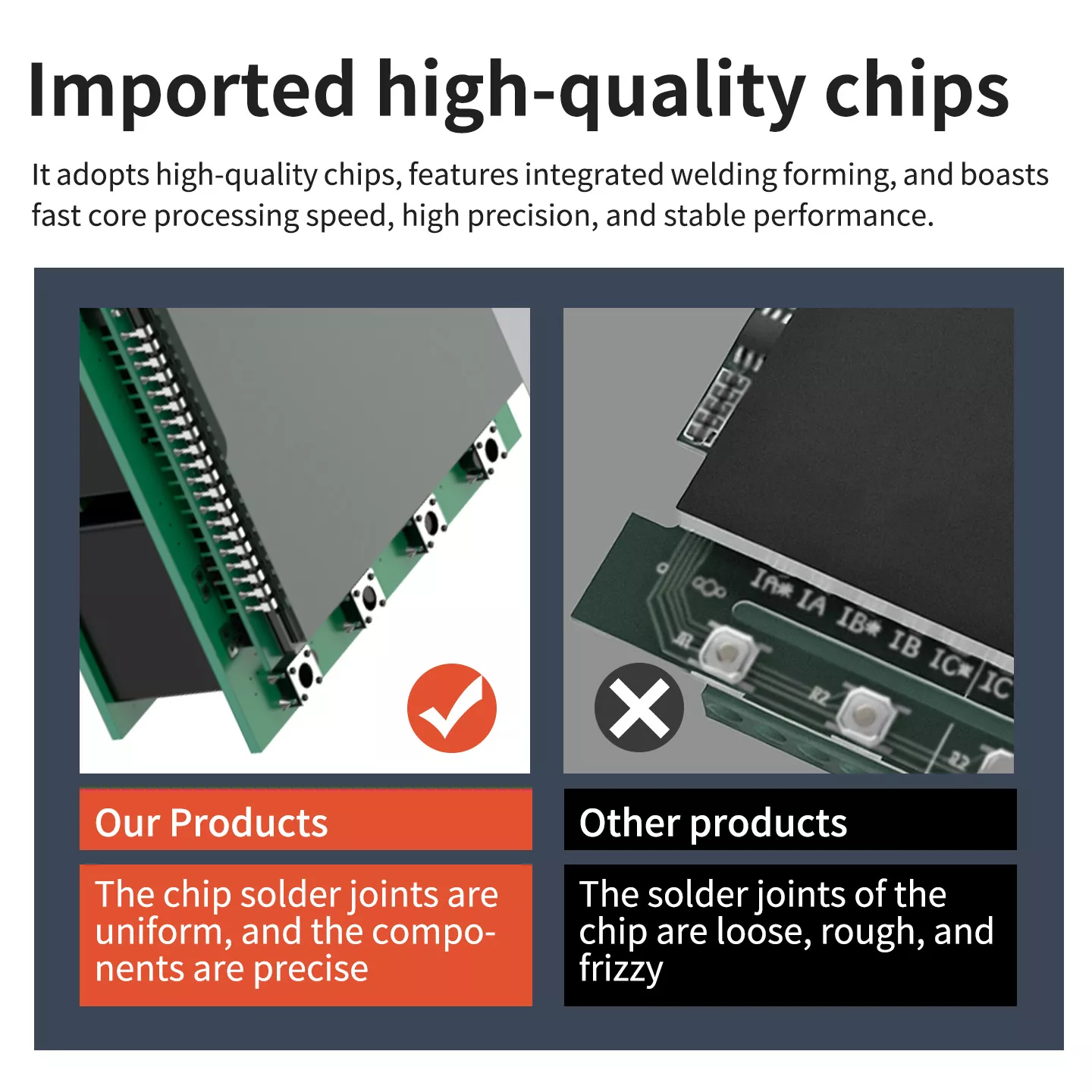

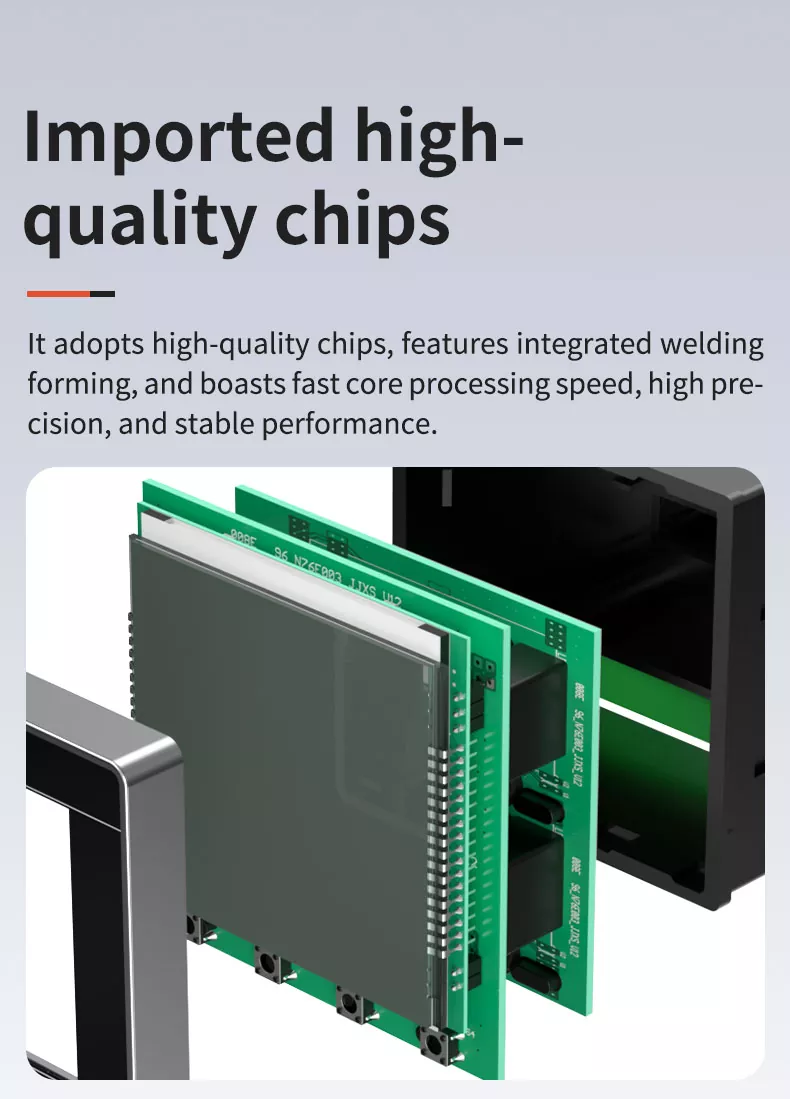

TUODUT KORKEALAADUT SIRUt

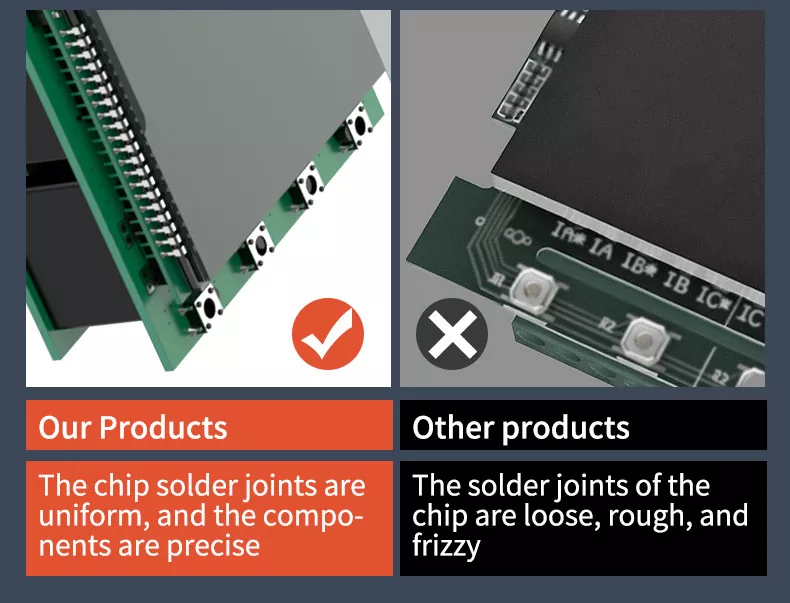

Tuotujen korkealaatuisten sirujen ja integroidun hitsaustekniikan avulla se varmistaa nopean ytimen käsittelynopeuden, korkea tarkkuus ja vakaa suorituskyky. Mittaustarkkuus saavuttaa 0,5 tason, mikä täyttää kansainvälisen teollisuuden mittausstandardit. Muihin tuotteisiin verrattuna sirujuoteliitosemme ovat yhtenäisiä ja tarkkoja, välttäen löystymistä, karkeat ja pörröiset liitokset varmistavat mittarin pitkäaikaisen vakaan toiminnan.

TUOTTEMME VS. MUUT TUOTTEET

YDINEDUT

1. KORKEA TARKKUUS: 0,5-tason mittaustarkkuus, joka varmistaa kattavien tehoparametrien tarkan seurannan.

2. TULOSKÄYTTÖ: Erittäin luja ABS-materiaali, joka estää tehokkaasti oikosulkujen ja ylikuormituksen aiheuttamia tulipaloja.

3. HELPPO ASENNUS: Snap-on-asennus, useita paneelikokovaihtoehtoja, yksinkertainen johdotus, nopea käyttöönotto.

4. VAKAA SUORITUSKYKY: Tuodut korkealaatuiset lastut, integroitu hitsaus, vahva häiriönestokyky, sopii ankarille ympäristöissä.

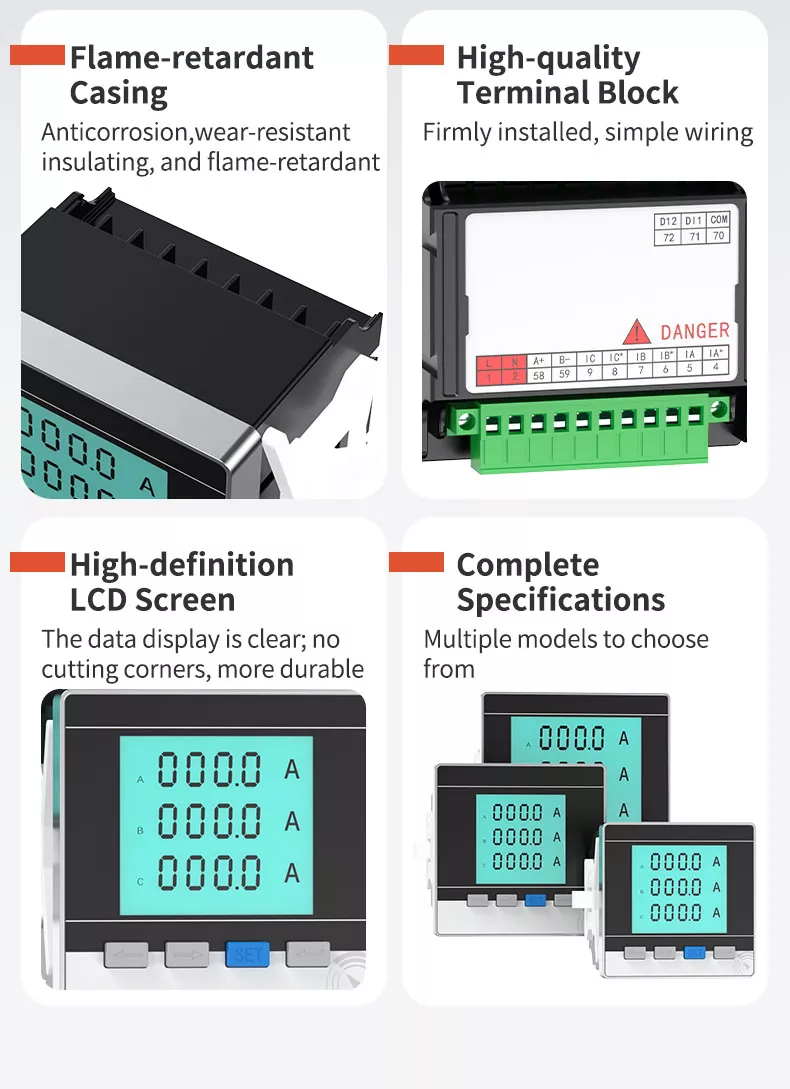

NELJÄ YDINMYYNTIKOHTIA

• TULOSKÄYTTÖ: Korroosionesto, kulutusta kestävä, eristävä ja paloa hidastava, mikä varmistaa pitkän aikavälin turvallisen käytön.

• LAADUKKAINEN LIITINLOKKO: Kiinteästi asennettu, yksinkertainen johdotus, hyvä johtavuus, korkea kulutuskestävyys, mikä varmistaa turvallisen virransiirron.

• TERÄVÄÄN LCD-NÄYTTÖ: Selkeä datanäyttö, suuret merkit, ei leikkauskulmia, kestävämpi, helppolukuinen.

• TÄYDELLISET TEKNISET TIEDOT: Useita paneelikokovaihtoehtoja (72×72mm / 80×80mm / 96×96mm), jotka vastaavat erilaisten työolosuhteiden tarpeita.

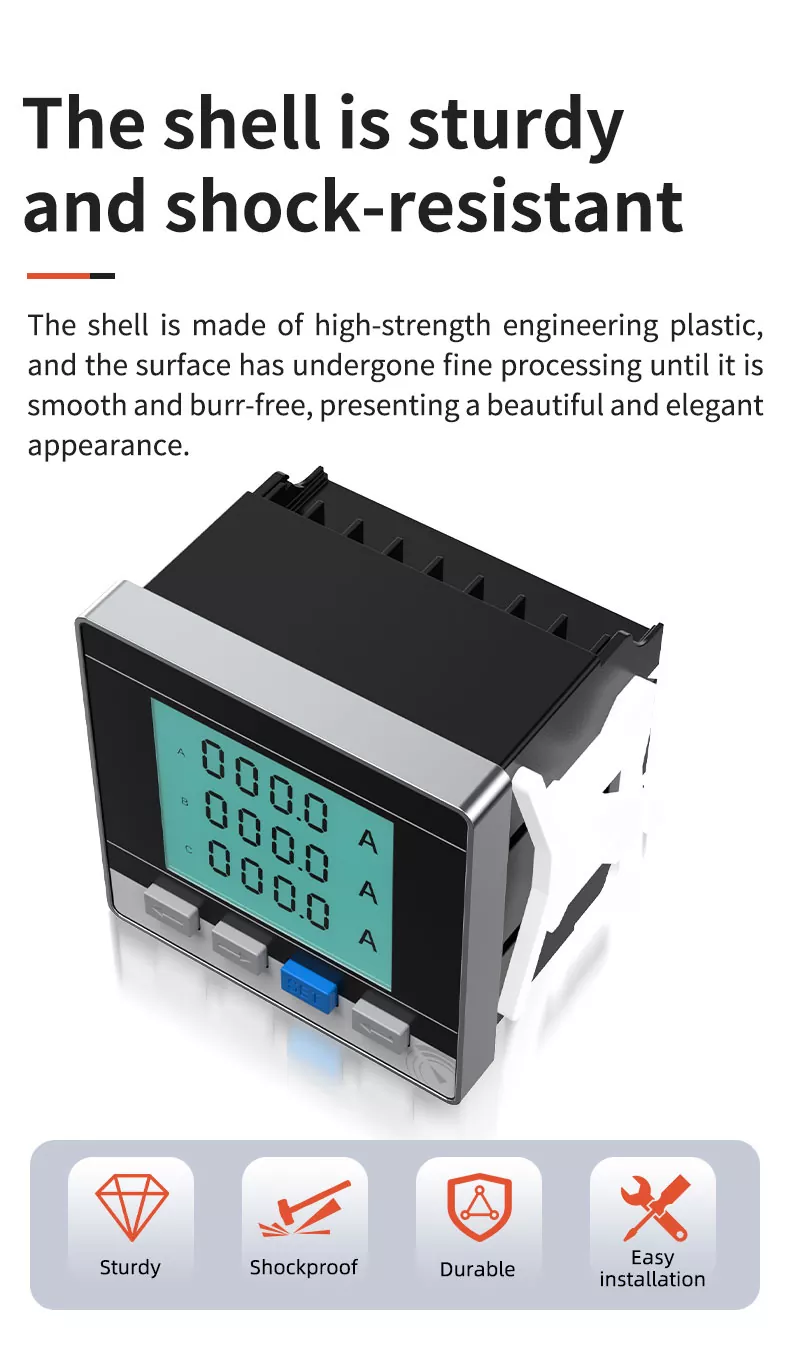

KUORI ON TUKEA JA ISKUJEN KESTÄVÄ

Kuori on valmistettu erittäin lujasta teknisestä muovista ja pinta on käsitelty hienosti siihen asti sileä ja jäysteetön, mikä antaa kauniin ja tyylikkään ulkonäön. Sillä on erinomainen iskunkesto ja puristus kestävyys, kestää päivittäistä törmäystä ja mekaanista tärinää, eikä se muotoile tai vahingoita. Materiaali on korroosionesto ja ikääntymisen esto, sopii pitkäaikaiseen vakaaseen käyttöön erilaisissa monimutkaisissa teollisuusympäristöissä, käyttölämpötila -20-70°C.

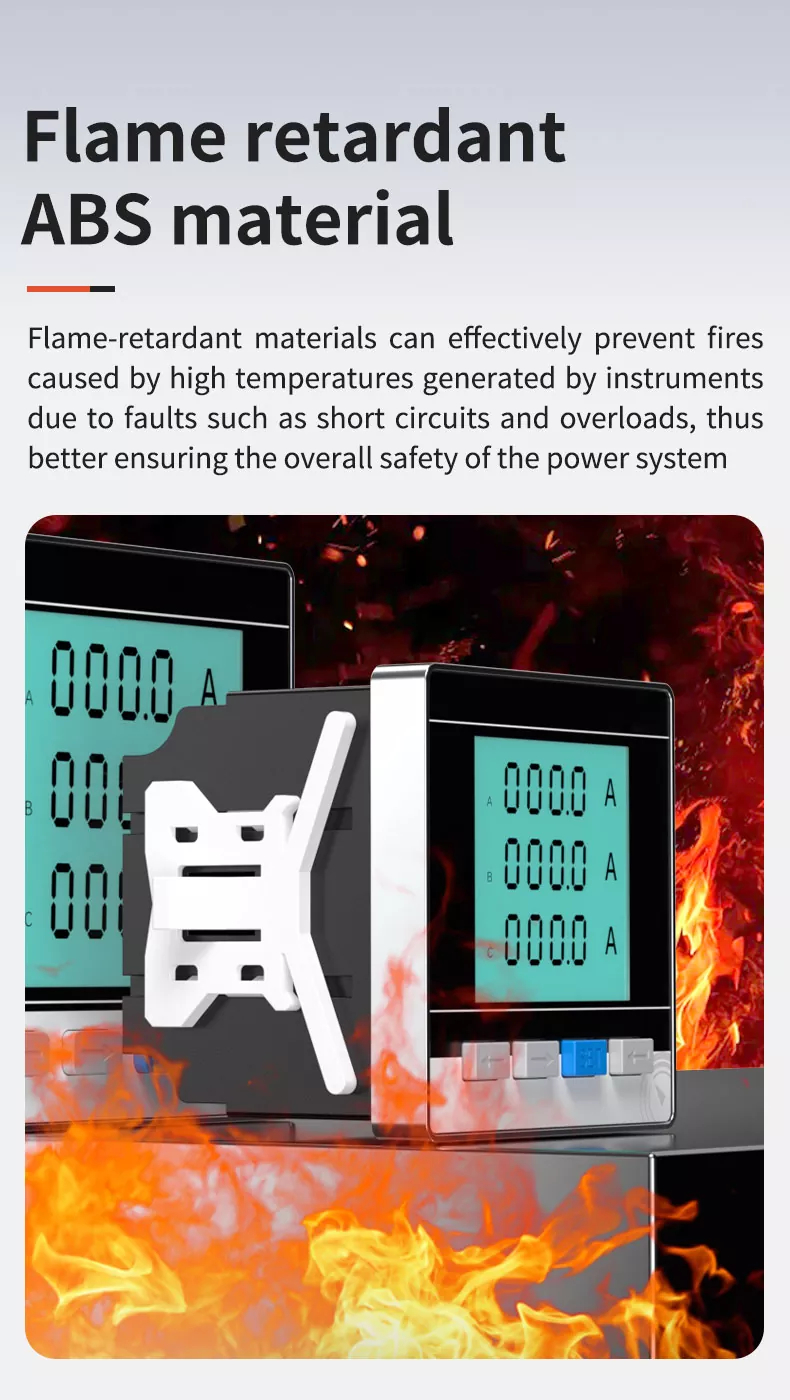

PALONESTÄVÄ ABS-MATERIAALI

Kuori käyttää korkean suorituskyvyn paloa hidastavaa ABS-teknistä muovia, jolla on erinomainen paloa hidastava ja eristysominaisuudet. Se voi tehokkaasti estää palamisen ja estää korkeiden lämpötilojen aiheuttamat tulipalot vioista, kuten oikosulkuista ja ylikuormituksista johtuvilla instrumenteilla, varmistaen siten paremmin laitteen yleisen turvallisuuden sähköjärjestelmä. Materiaali on myös korroosiota ja ikääntymistä estävää ja pitkäikäinen.

LAADUKKAINEN LIITINLOKKO

Laadukkaiden riviliittimien ansiosta se ei ainoastaan ​​takaa vahvaa johtavuutta, vaan myös vähentää häviöitä. Johdotus on yksinkertainen, mikä mahdollistaa helpon ja nopean asennuksen. Liitinrimat on asennettu tukevasti, niiden alta ei ole helppo irrottaa Pitkäaikainen tärinä, hyvä kulutuskestävyys ja ylikuormituskestävyys, mikä varmistaa laitteen turvallisen ja luotettavan toiminnan mittari.

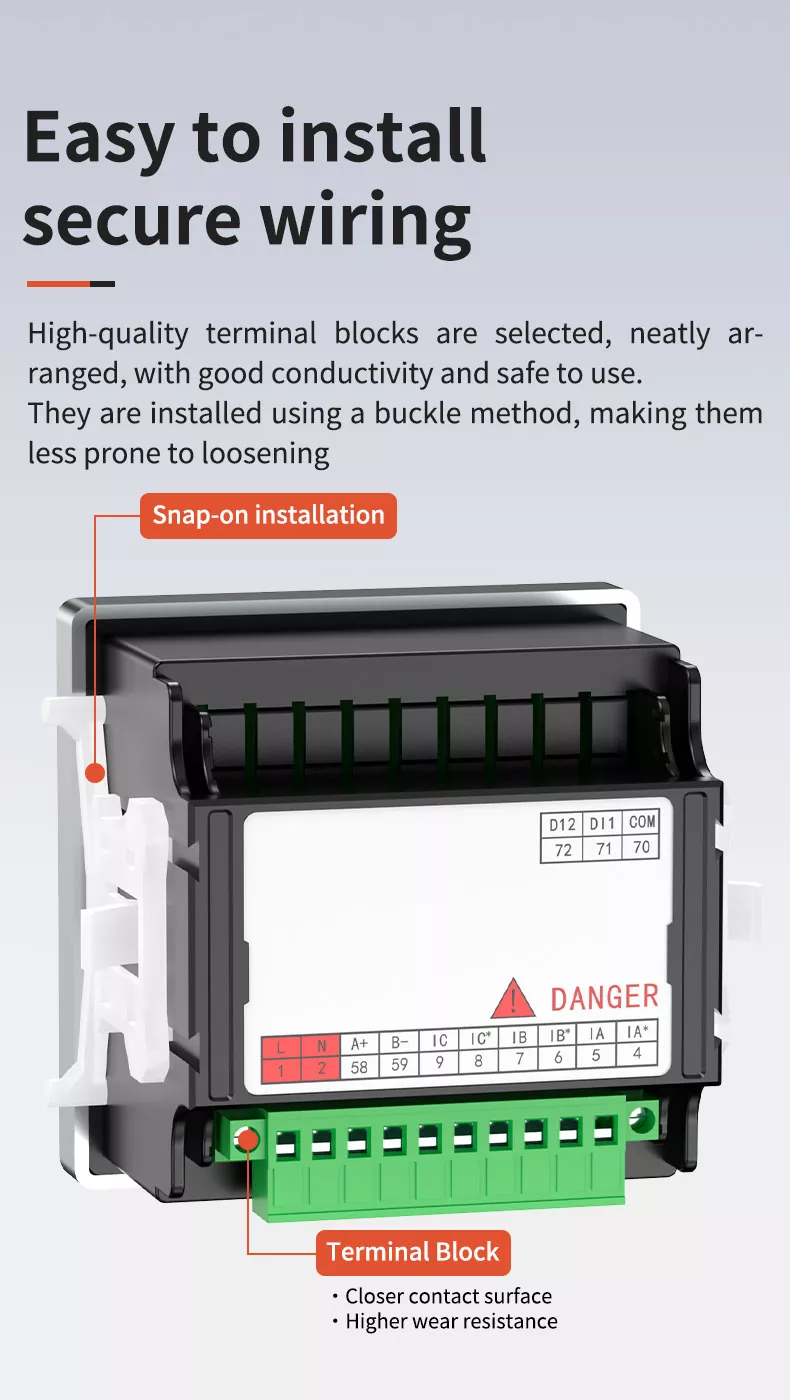

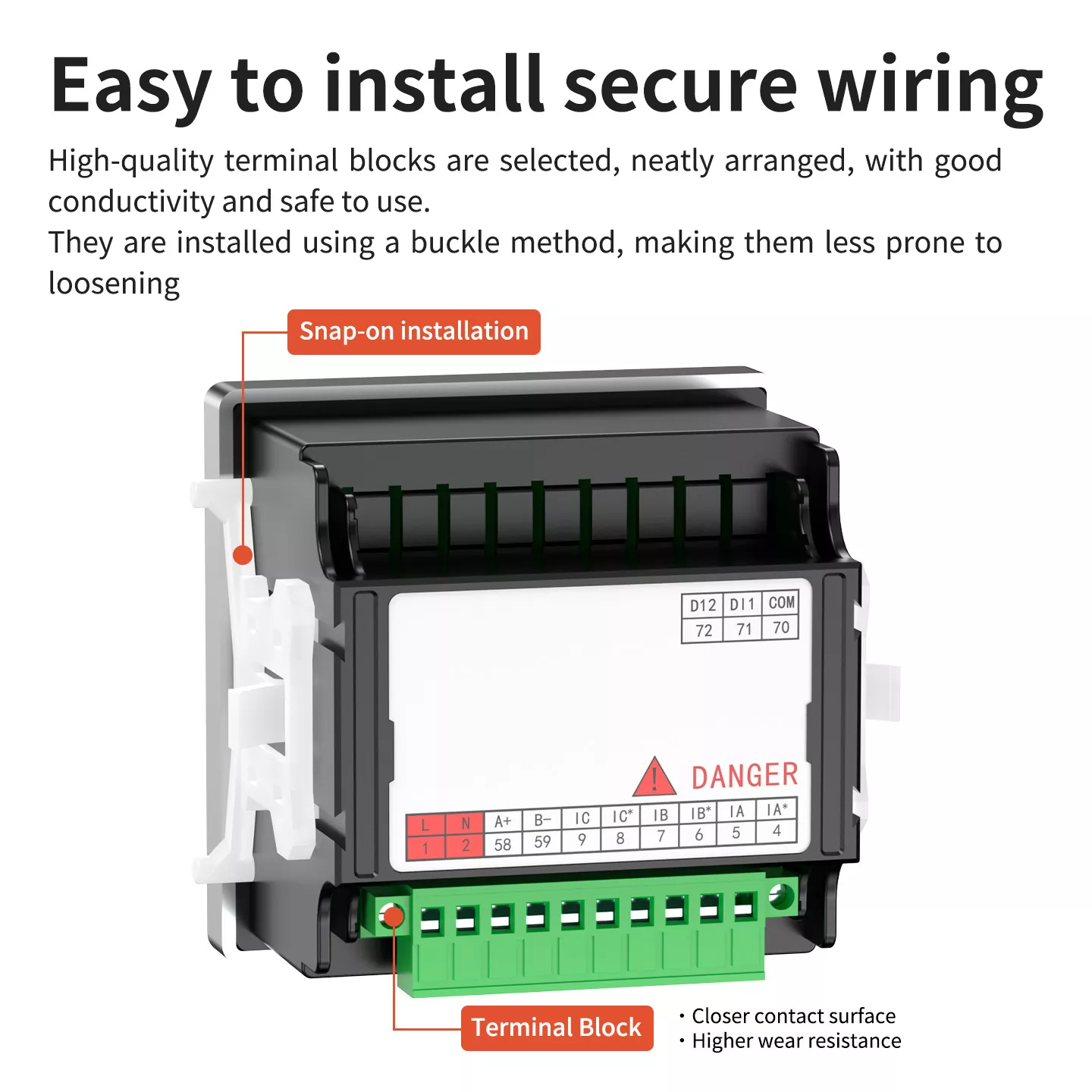

HELPPO ASENTAA JA TURVAA JOHDOTUS

Mittarissa on napsautusasennus, joka on yksinkertainen ja nopea, eikä monimutkaisia ​​työkaluja tarvita. Korkealaatuinen riviliittimet ovat siististi järjestettyjä, johtavia ja turvallisia käyttää. Terminaalin asettelu on selkeä standardoitu merkintä, joka estää tehokkaasti väärän johdotuksen. Se on yhteensopiva erilaisten jakelukaappien ja sähkölaitteet, jotka soveltuvat nopeaan käyttöön eri skenaarioissa.

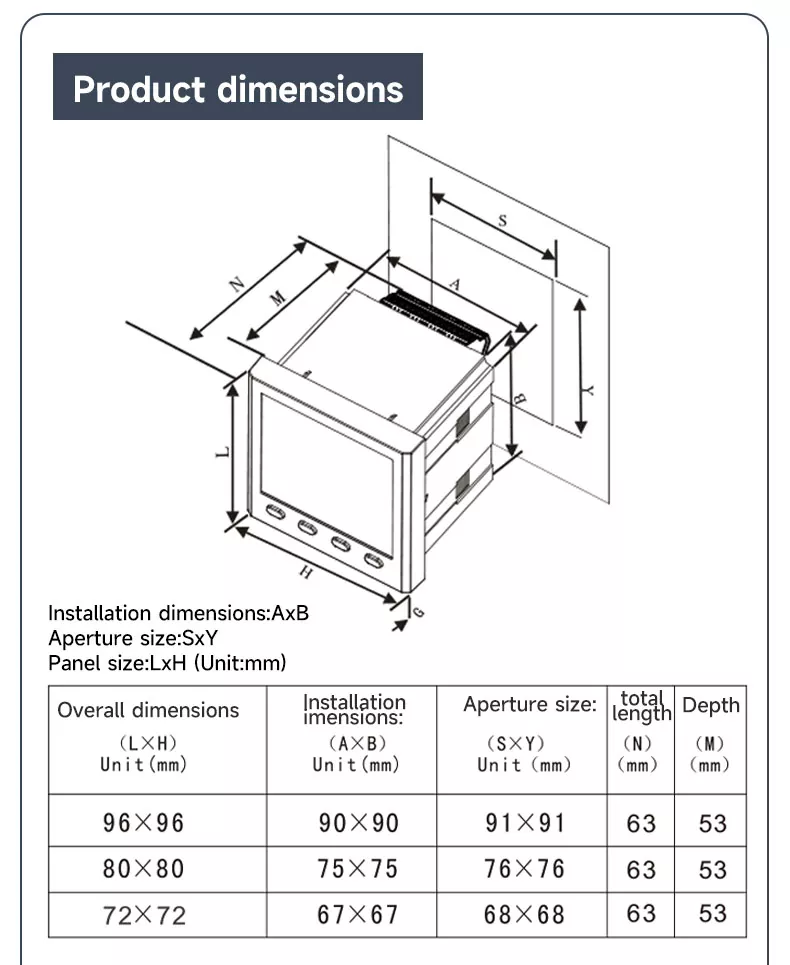

TUOTTEEN MITAT

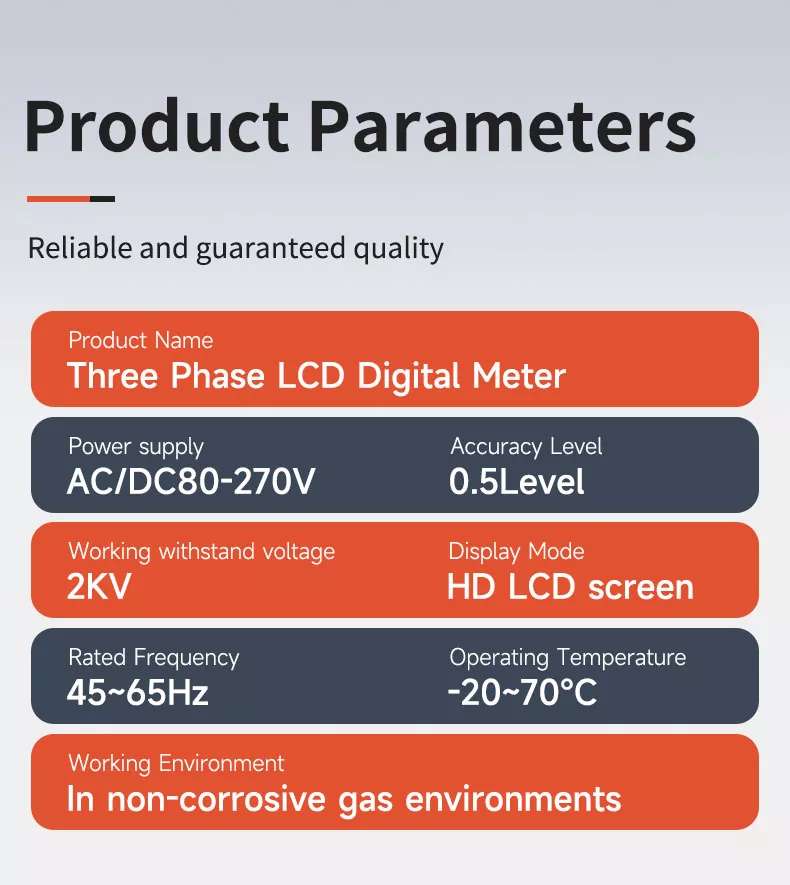

TUOTTEEN PARAMETRIT

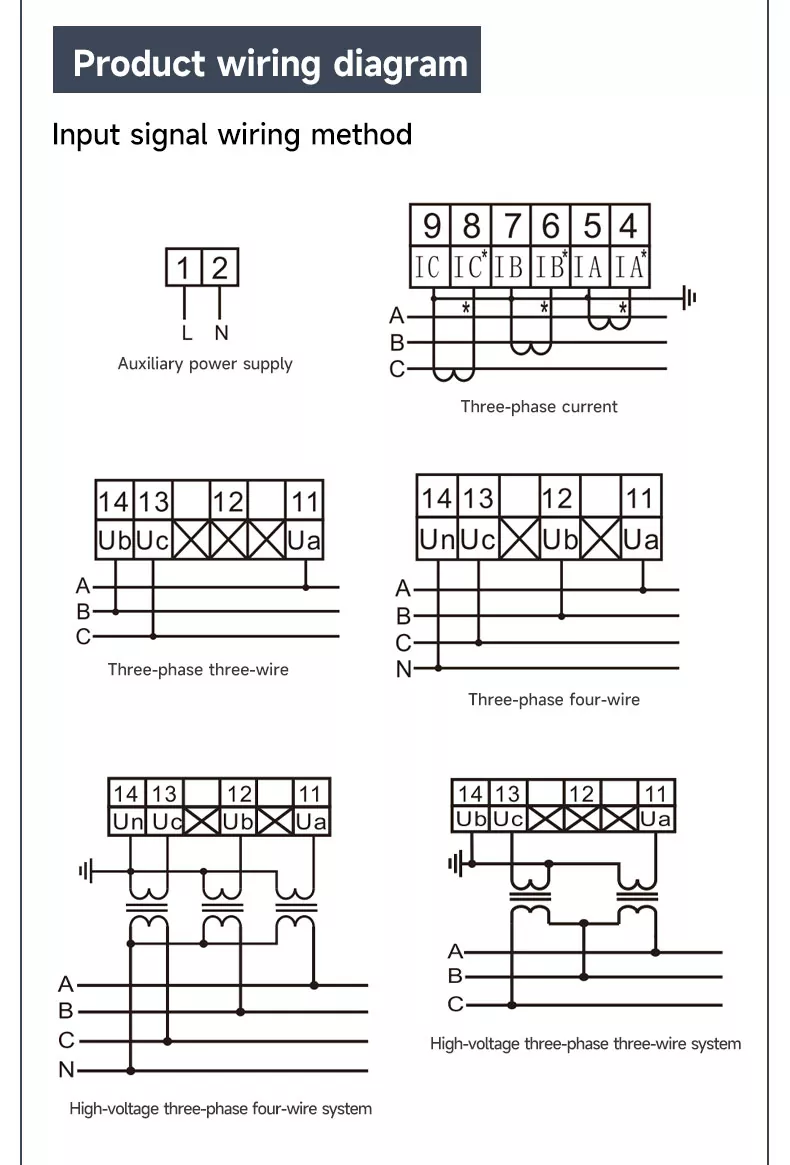

KÄYTTÖKAAVIO JA OHJEET

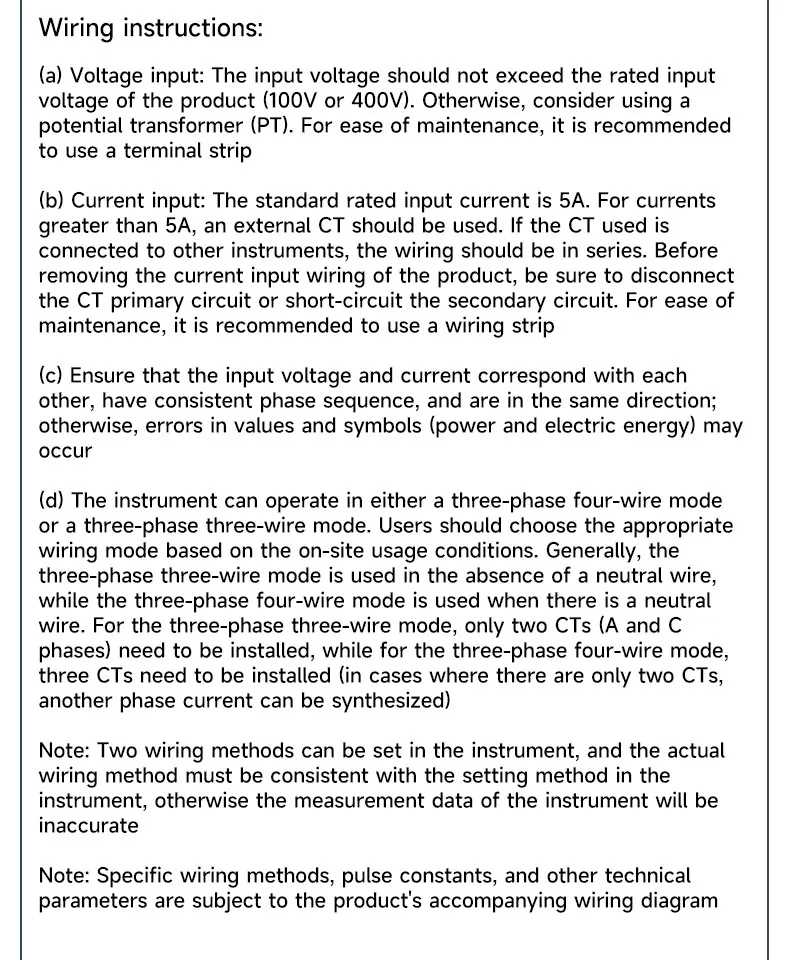

JOHDOTUSOHJEET

JÄNNITETULO: Tulojännite ei saa ylittää nimellistulojännitettä (100V tai 400V). Muussa tapauksessa harkitse potentiaalin käyttöä muuntaja (PT).

NYKYINEN TULO: Vakionimellistulovirta on 5A. Jos virrat ovat yli 5 A, tulee käyttää ulkoista CT:tä. Varmista CT toisiopiirit oikosuljetaan ennen johdotuksen irrottamista.

VAIHEJÄRJESTELMÄ: Varmista, että tulojännite ja virta vastaavat toisiaan, niillä on johdonmukainen vaihejärjestys ja että ne ovat samaan suuntaan.

KÄYTTÖTILAT: Tukee sekä kolmivaiheisia kolmijohtimia että kolmivaiheisia nelijohtimia kokoonpanoja; aseta mittarin tila vastaavaksi varsinainen johdotus.

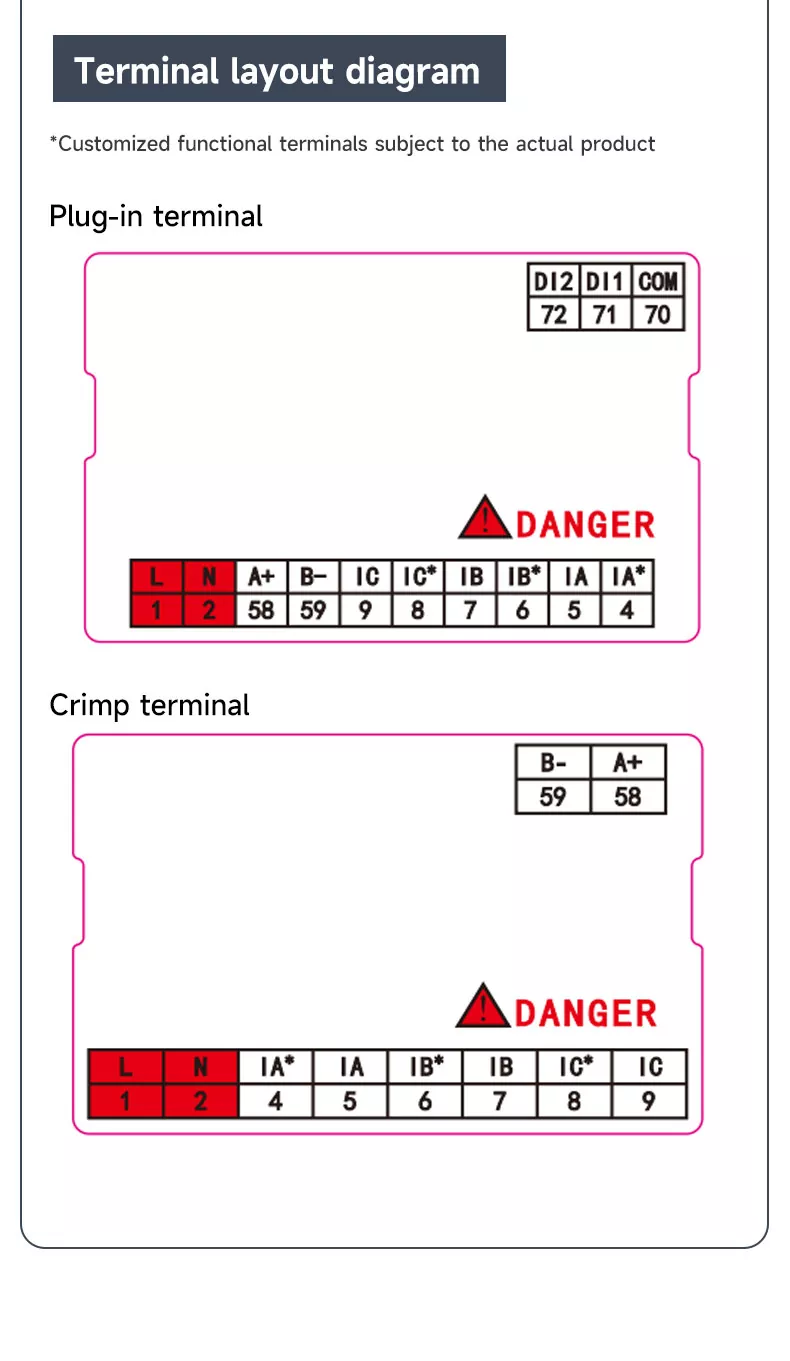

TERMINAALIN ASETTELU

• LIITÄNNÄT: Sisältää L/N tehotulon, DI/DO digitaalisen I/O:n, RS485-tiedonsiirron (A+/B-) ja jännite-/virtatulot (UA/UB/UC/UN, IA/IB/IC).

• RIMITUSTERMINAALI: Optimoitu suoraa johdotusta varten, selkeästi merkityillä teho-, tiedonsiirto- ja mittausliittimillä.

VALTUUTINEN SERTIFIOINTI

Kolmivaiheinen LCD-digitaalimittarimme on läpäissyt ammattimaisen laboratoriotestauksen ja -sertifioinnin kansallisten vaatimusten mukaisesti ja kansainväliset alan standardit. Koko tuotantoprosessi toteuttaa tiukkaa laadunvalvontaa, mukaan lukien tarkkuuskalibrointi, kestojännitetesti, ikääntymistesti ja muut linkit, jotka varmistavat tarkkuuden, turvallisuuden ja vakauden jokaisesta tuotteesta. Virallinen sertifiointi antaa vahvan takuun globaalien asiakkaiden massahankinnoille ja pitkäaikaista yhteistyötä.

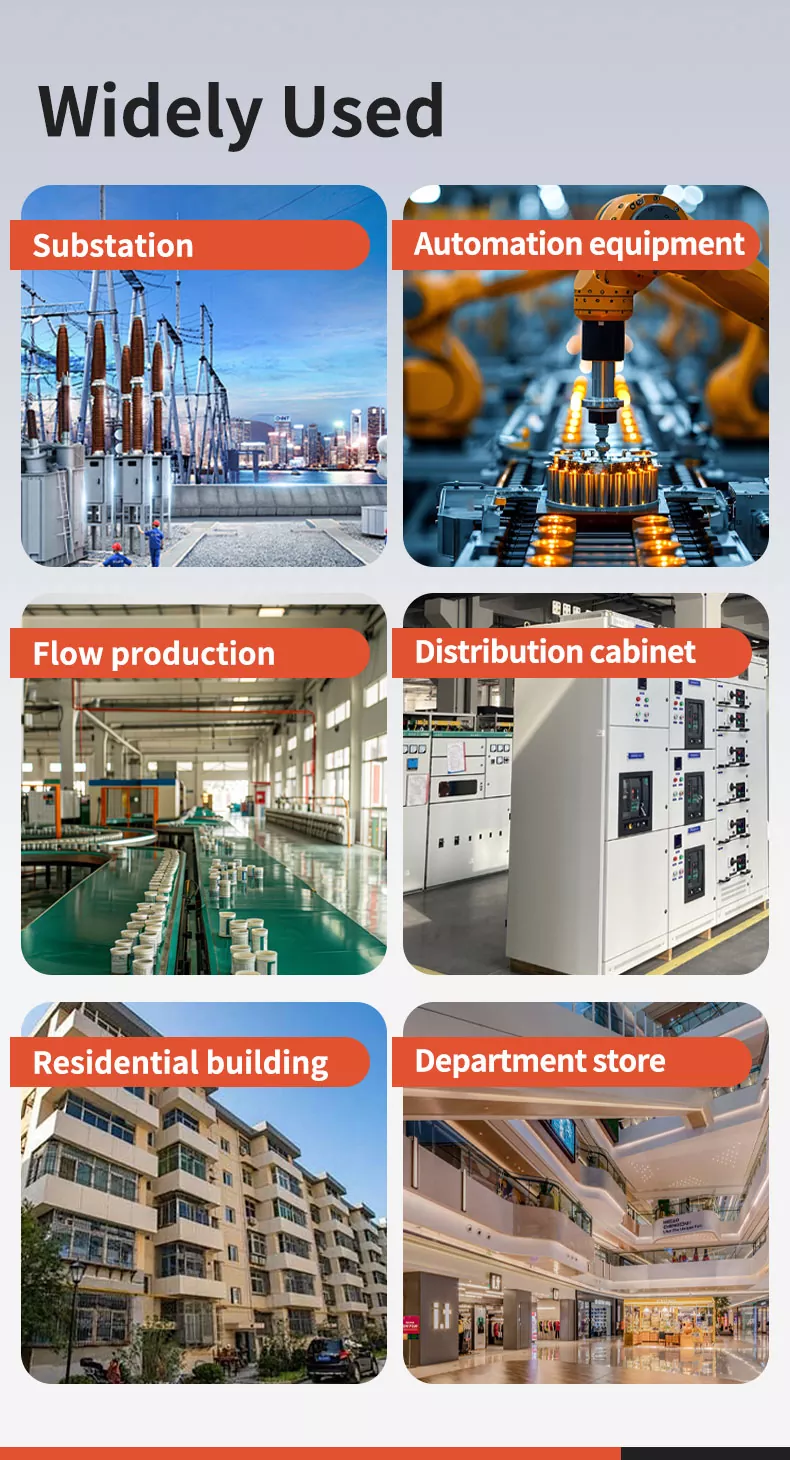

LAAJAN KÄYTETTY

Kolmivaiheista LCD-digitaalimittariamme käytetään laajalti:

• SÄHKÖASEMA: Reaaliaikainen tehonvalvonta ja energianhallinta

• AUTOMAATIOLAITTEET: Teollisuuden prosessien ohjaus ja tehoparametrien valvonta

• FLOW TUOTANTO: Tehtaan energiankulutuksen seuranta ja hallinta

• JAKELUKAAPPI: Pienjännitejakelujärjestelmän kuormituksen valvonta

• ASUNTARAKENNUS: Huoneistokompleksin sähkönkäytön hallinta

• TAVARATALO: Liikerakennusten tehonmittaus ja valvonta

FAQ

1. MIKÄ ON kolmivaiheisen LCD-digitaalimittarin PÄÄTOIMINTO?

Sitä käytetään pääasiassa kolmivaiheisten tehoparametrien kattavaan seurantaan, mukaan lukien jännite, virta, teho, energia, taajuus ja tehokerroin ohjelmoitavilla mittaus-, näyttö- ja digitaalisilla viestintätoiminnoilla.

2. MIKÄ ON MITTAUSTARKKUUS?

Se ottaa käyttöön 0,5-tason korkean tarkkuuden, joka täyttää kansainväliset teollisuusmittausstandardit ja varmistaa tarkan ja luotettava tehoparametrien valvonta.

3. MITÄ PANEELIKOOT ON SAATAVILLA?

Tarjoamme kolme vakiopaneelikokoa: 72 × 72 mm, 80 × 80 mm ja 96 × 96 mm ja vastaavat asennusaukot. erilaisia kaapin suunnittelutarpeita.

4. MIKÄ ON ASENNUSTAPA?

Se tukee napsautettavaa paneelikiinnitystä, yksinkertaista asennusta ja purkamista, sopii erilaisiin jakeluihin kaapit ja sähkölaitteet.

5. TUKEAKKO SE ETTÄVIESTINTÄ?

Kyllä, siinä on RS485-portti Modbus RTU -protokollalla saumattoman integroinnin SCADA- ja energianhallintaan järjestelmät, jotka mahdollistavat etävalvonnan ja tiedonkeruun.

6. MIKÄ ON KÄYTTÖLÄMPÖTILA-ALUE?

Tuote voi toimia vakaasti -20 ~ 70 °C:ssa, soveltuu erilaisiin teollisuusympäristöihin sisä- ja ulkotiloissa.
